**avr123.nm.ru** » 17 мар 2009, 12:21

Q2 в низ поставьте - эмитером на землю, и резистор на базу 1 кОм и между коллектором и питанием подтяжку резистор 1 кОм.

Коллектор Q2 к базам повторителя.

**Angst** » 17 мар 2009, 13:07

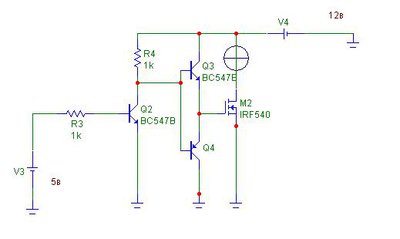

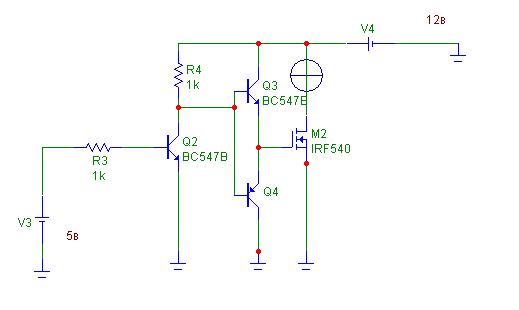

исправил.если правильно понял, то там у q2 получается соединение с базами повтоителя и общего питания через 1k. так?

**avr123.nm.ru** » 17 мар 2009, 13:53

Так правильно. Но полевик быдет включен при 0 на входе схемы, а при более 1-2 вольт на вхлде - полевик будет выключаться.

**Angst** » 17 мар 2009, 14:03

грубо говоря, когда мне необходимо его открыть то на ноге я устанавливаю логический ноль, когда закрыть - то логическую единицу. хм. собствено микрокап так и показывает. что когда 0 - то все транзисторы кроме полевого - OFF. он же - HOT. когда на ноге 2-5- то все кроме q2 - OFF. он же - sat. Резонно поинтересоваться, а если наоборот понадобиться: единица - открыт. ноль - закрыт. по идее q2 на pnp с эммитером на землю поменять. так?

**Duhas** » 17 мар 2009, 14:47

чтобы наоборот - нада поменять местами q2 и r4... вапще советую вместо Q2 влепить оптопару... например PC817

**avr123.nm.ru** » 17 мар 2009, 17:10

Duhas писал(а):чтобы наоборот - нада поменять местами q2 и r4...

БРЕД !

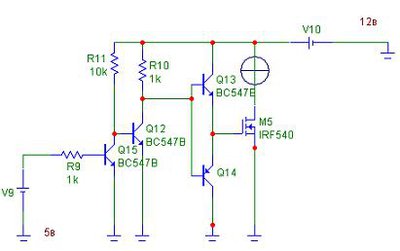

Для изменения логики нужен инвертор - например еще один транзистор перед Q2. базу Q2 подтянкть к питанию через 10 кОм и подсоединить к "К" нового транзистора.

**RoboTok** » 17 мар 2009, 17:12

Angst

Если коммутации редкие, то советую убрать Q3, Q4.
Q2 поставить полевым слаботочным транзистором.
R4 сделать 10кОм и R3 330 Ом.

**Angst** » 17 мар 2009, 17:18

О, и так тоже работает

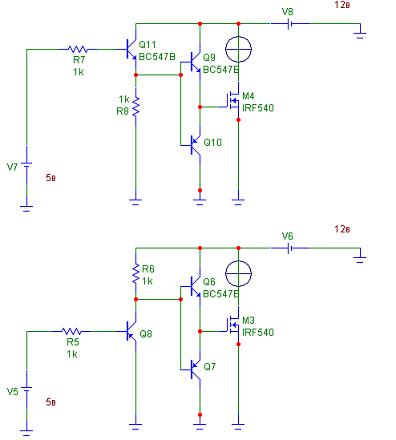

собственно получается что оба вариант имеют право быть? только с q11 кажись моп открывается от 4В и более, а с q8 уже при > 1B соответственно с V7 и V5

**avr123.nm.ru** » 17 мар 2009, 17:20

Angst, читайте мой пост выше !

**Angst** » 17 мар 2009, 17:22

RoboTok, комутации с частотой от 70гц. не знаю как считаеться часто это или нет

avr123.nm.ru, уже прочитал. ща всё поправим. картинку долго вставлял. ты меня с постом опередил

**Duhas** » 17 мар 2009, 17:28

123, да да. ДИВНЫЙ бред... люблю дивиться...
хоть я и писал про поменять смотря в сторону оптопары, но ничто не помешает транзистору открыться и так... через нагрузочный резюк пойдет ток базы .. и только... по идее мона уменьшить резистор в базовой цепи и тем самым снизить порог.... хотя не люблю биполяры, могу и ошибаться..

**Angst** » 17 мар 2009, 17:37

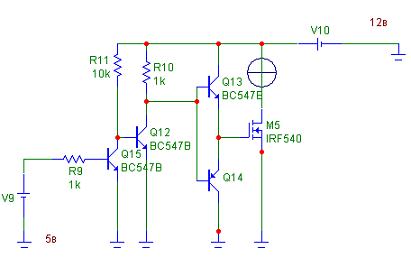

и последняя схемка. если ничего не напутал, то открывается с V > 1В.
ВСЕМ СПАСИБО!

**avr123.nm.ru** » 17 мар 2009, 17:46

Angst писал(а):комутации с частотой от 70гц. не знаю как считаеться часто это или нет

Это "редко", если ширина импульсов не "игольчатая" то будет нормально работать и без повторителя на Q13 Q14.

**Duhas** » 17 мар 2009, 19:21

самое смешное, насоветованная схема постоянно жрет ток)) порядка 10мА, если не ошибаюсь...

**zubr** » 17 мар 2009, 20:17

IMHO у народа транзисторов много и девать их некуда...
Ставь народный IRLML2803 и рули им напрямую с контроллера.

Да и тот что есть откроется при 5 вольтах.
