а какие там компоненты то ? ) там кроме самого драйвера ничего и не нужно вроде )

на счет надежнее и тд.. эти драйверы созданы чтобы уменьшить кол-во рассыпухи... + они предназначены для полумостовых схем, где есть верхний и нижний ключи...

имхо лучший вариант 2 биполяра в сот23 + оптопара и 1 резюк...

Duhas писал(а):а какие там компоненты то ? ) там кроме самого драйвера ничего и не нужно вроде )

ключевое слово - "вроде"...

Duhas писал(а):на счет надежнее и тд.. эти драйверы созданы чтобы уменьшить кол-во рассыпухи...

Не это ли является синонимом надежности?

Duhas писал(а): + они предназначены для полумостовых схем, где есть верхний и нижний ключи...

да ну?

TWIN писал(а):

Duhas писал(а): + они предназначены для полумостовых схем, где есть верхний и нижний ключи...

да ну?

Duhas, жгет не по детски ! Молодец. Забавно !
и задорненько так ...

Добавлено спустя 35 минут 36 секунд:

TWIN писал(а):Все же, можете на примере просчитать номиналы компонентов драйвера на IR2125 конкретно для указанного MOSFETa?

дак вы ЧИТАТЬ начните уже ! Второе сообщение этого топика.

avr123.nm.ru писал(а):дак вы ЧИТАТЬ начните уже ! Второе сообщение этого топика.

Если Вы имеете ввиду вот это:

avr123.nm.ru писал(а):Там схемотехника с генератором питания драйверов верхних MOSFET (рис 9). И мосфеты там с зараядом 40 нК в примерах - т.е. близкого номинала к вашим транзисторам. Только на рисунке 14 я бы поделил R3 поплам и подключил конденсатор C3 между половинками резистора.

то "близкий" номинал - это конечно хорошо...
Однако в той схеме не вижу ни драйвера IR2125, ни бутстрепной емкости, ни разрядного диода...

Сложа руки тоже не сидел - в инете нашел книгу Б.Ю. Семенова "Силовая электроника для любителей и профессионалов" - 2001г. Читаю раздел расчета бутстрепного каскада...

TWIN писал(а):"близкий" номинал - это конечно хорошо...
Однако в той схеме не вижу ни драйвера IR2125

А че ему там делать то ?

TWIN писал(а): ни бутстрепной емкости

Это к аккулисту ! Аж 3 раза нарисована ...

TWIN писал(а): ни разрядного диода...

А это что ? Срань господня чтоль ? разрядный диод ... что такое разрядный диод ...

avr123.nm.ru писал(а):А это что ? Срань господня чтоль ? разрядный диод ... что такое разрядный диод ...

А это что за "чудная" реакция?!!
Ну спутал я термин из раздела о чопперных схемах... Уточняю: бутстрепный диод (или зарядный диод, который заряжает бутстрепный конденсатор).
Только вот не понимаю я одного, Вы меня носом здесь пытаетесь ткнуть или помочь? Учитывая моё изначальное "признание" в том, что я в схемотехнике совсем не силен...
Создается просто впечатление, что Вы не знаете метода расчета бутстрепного каскада, поэтому и кидаете в топик "похожие" ссылки, а не формулу с примером расчета конкретно для указанного МОСФЕТА...

2TWIN: Не обращайте внимание на выпады avr123, это у него формат общения такой "эпатажный" , но если привыкнуть, то он вполне полезен, но формат полезной информации почти всегда убойный

TWIN писал(а):

avr123.nm.ru писал(а):А это что ? Срань господня чтоль ? разрядный диод ... что такое разрядный диод ...

А это что за "чудная" реакция?!!

Это из фильма-комедии "Очень русский детектив".

Добавлено спустя 3 минуты 31 секунду:

TWIN писал(а):avr123.nm.ru - Вы не знаете метода расчета бутстрепного каскада, поэтому и кидаете в топик "похожие" ссылки, а не формулу с примером расчета конкретно для указанного МОСФЕТА ...

Вы меня вывели на чистую воду - БРАВО !

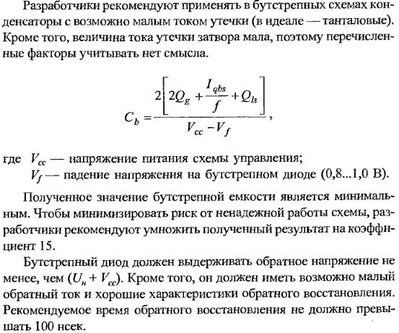

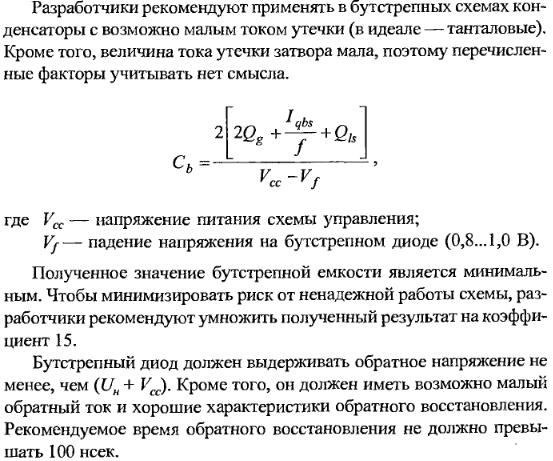

Вот, нашел формулу с расчетом бутстрепного каскада, в указанной выше книге...

Ну теперь то дело пойдет ! Главное поточней считать, а то при умножении на 15 и ошибка тоже умножитЦо !

Извините, что влезаю в интересную дискуссию, но очень стало интересно о чём тут разговор

Вроде бы я даже читал ветку и нельзя сказать, что в управлении полевыми транзисторами я ничего не смыслю...

RoboTok писал(а):Извините, что влезаю в интересную дискуссию, но очень стало интересно о чём тут разговор

Вроде бы я даже читал ветку и нельзя сказать, что в управлении полевыми транзисторами я ничего не смыслю...

Ну так, присоединяйтесь!
Ну и желательно с мыслями и аргументами, а то Ваше "влезаю в интересную дискуссию" даже не похоже на то, что Вы действительно "влезаете"

Добавлено спустя 6 минут 11 секунд:

avr123.nm.ru писал(а):Ну теперь то дело пойдет ! Главное поточней считать, а то при умножении на 15 и ошибка тоже умножитЦо !

Да не вопрос! Если Вам не нравится этот метод расчета, предложите пожалуйста наконец-то свой!

Извините, но вы тут все толчёте воду в ступе

Вы показали драйвер полевого транзистора и он отлично подходит под ваш ключ.
Номиналы есть в ДШ.
Конденсатор 100нФ и любой быстрый диод.
Обязательно конденсатор 100нФ на ножки питания драйвера и как можно ближе.
Резистор можно поставить у затвора транзистора и параллельно диод, чтоб быстрее работал, но не обязательно.

Заморочка небольшая в управлении, ШИМ нельзя подавать 100%, должна быть минимальная скважность с одной стороны для заряда ёмкости.
Если нагрузка индуктивная, то поставьте диод параллельно внутреннему диоду транзистора().

Всё это вы спокойно сможете протестировать на нагрузке в 0.5-1 А в виде резисторов.

Есть ещё вопросы ?

RoboTok писал(а):Есть ещё вопросы ?

Объясните, как более эффективно толочь воду в ступе ? Может формулы есть или наработки ? Поделитесь плиз.

Добавлено спустя 2 минуты 49 секунд:

RoboTok писал(а): Конденсатор 100нФ и любой быстрый диод.
Обязательно конденсатор 100нФ

Отличный совет ! При таком транзисторе и низкой частоте ШИМ - номинал конденсатора в самый раз !

100нф - это номинал бутстрепного?
Кстати, это "на вскидку"? Или Вы посчитали? Я просто хотел бы разобраться в расчетах...
По поводу 100%ШИМ, конечно, я в курсе, в этом топике, кстати, это оговаривал... ШИМ от 20 до 95%.
Номинал затворного резистора в пределах 30-50 Ом?
На вход драйвера (IR2125) сигнал подавать напрямую с вывода ATmega (расстояние между блоками около 1,5м) или посоветуете что-то?
