Dmitry__ писал(а):Чо? Какое бревно? Какой косяк в работе транзистора? Ты о чем?
Классно начал
Ждем 2-го сообщения...

Ну если такой умный, то объясни когда идет основное тепловыделение

Да неее, ты чо? Я тупой по жизни

Тем не менее вопрос остался, если транзисторы хорошо открыты, то у него быстрее провода к нагрузке нагреются.

C4acTbE писал(а):
А на Стоке получается совсем другое (1 деление 0.5 Вольта)

7 вольт при закрытых транзисторах?

Протри глаза. Эта картинка при вкл. конденсаторе параллельно нагрузке, проехали уже.
Давай, твое 4-е сообщение на этом форуме будет умнее предыдущих трех?

Dmitry__ писал(а):Протри глаза. Эта картинка при вкл. конденсаторе параллельно нагрузке, проехали уже.

Какой кошмар! Конденсатор аж 30 килораз разряжается и заряжается, для этих полевиков это мало что значит, нагрузка маловата. Не проезжать надо а думать
Перепаяли конденсатор и что-поменялось??

glad писал(а):Перепаяли конденсатор и что-поменялось??

Какой кошмар!
Мож ты не в курсе, что новые сообщения появляются ниже в форуме?
Начни умничать с этого сообщения:
forum11/topic5275-120.html#p257879

glad писал(а):Ну если такой умный, то объясни когда идет основное тепловыделение

Чо там с основным тепловыделением?

C4acTbE писал(а):А на Стоке получается совсем другое (1 деление 0.5 Вольта)

Эт я просто неправильно написал
Там где 7 вольт это напряжение питания, там где 0 там 0, там где 15 это выброс ЭДС.

Dmitry__ писал(а):

glad писал(а):Перепаяли конденсатор и что-поменялось??

Перепая,поставил потолще провода , уменьшил длину силовых и конденсторных проводов, всё это привело к уменьшению длительности колебаний от ЭДС

а нагрев если и уменьшился то не намного, грееться всё равно



Вобщем купить Диод Шотки пока не получаеться, попробовал с другой нагрузкой Моторчик 9В



Моторчкик с диодои ( 1н4148 новый )



Ну и попробовал подключить диод к Электролизёру последовательно, заметил что при увеличение длитености импульса увеличиваеться длительность выброса ЭДС

Да отключи ты его от электролизера, подключи лампочки на 12 вольт на нужный ток и пойми, что у тебя все перестало греться. ОТКУДА ТАКАЯ ЭДС??? ПОСЛЕДНИЙ РАЗ СПРАШИВАЮ...

Купил диод Шотки 40А 100В

Dmitry__ писал(а):Да отключи ты его от электролизера, подключи лампочки на 12 вольт на нужный ток и пойми, что у тебя все перестало греться.

Подключил лампочку 55w,ток 3.5А негрееться но ЭДС осталась
Лампочка без диода

С диодом ес-тно получше:)

С электролизёром всё такжи,транзисторы грелись , в результате экспериментов выяснилос что "крайний" транзистор грееться больше всех(тот который ближе всего к силовым проводам) а тот который дальше всех почти холодный, Карочи взял и перепаял соединения транзисторов , потомушо была там откровеная хр-ня

Ну и стало гораздо лучше:) ЭДС ес-но никуда не делась:)

При 5А транзисторы становятся теплыми, теперь больше грееться средний транзистор он ближе всех к силовым проводам:)

Также грееться 1 провод сток -нагрузка,и сам болт которий из электролизёра торчит:)
Ну и диод Шотки тоже очень тёплый


Узнал еще что для моей нагрузки хватает уже частоты в 2 кГц , а у меня 30кГЦ, А каждая комутация это выброс ЭДС менше комутаций меньше выброс ну нагрев соот-но, думаю частоту нужно понизить.

Dmitry__ писал(а):ОТКУДА ТАКАЯ ЭДС??? ПОСЛЕДНИЙ РАЗ СПРАШИВАЮ...

1.Корявая схема
2.Кривоватый электролизёр
3.Большая частота (электролизёр не успевает разряжаться в Электролиз, и находится постоянно какбы в накачке, вот этот заряд даёт мне такие флешбэки:)) )

опыт великое дело )

На фотках выше нет диода параллельно нагрузке
Если бы он там был, то выбросы ЭДС срезались на уровне 12 вольт + падение на диоде, т.е. 12.6 вольт.

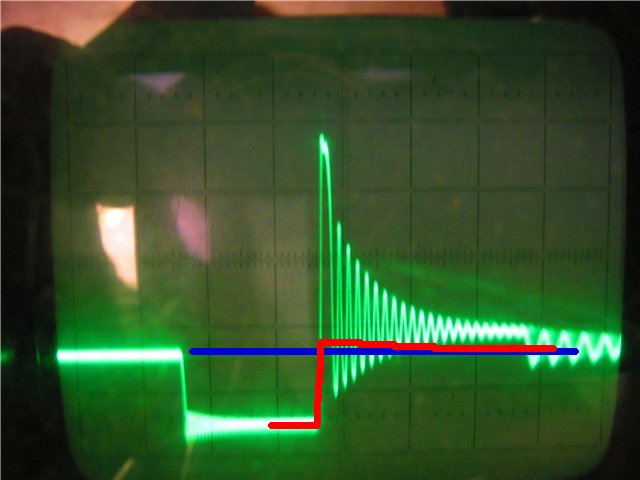

Синяя линия: +12v, красная - как будет с диодом (на 0.6 вольт выше 12v).

Или у тебя длинные провода и диод с конденсатором стоят не у самой платы или хз что у тебя там.
Давай все сначала. Подробную фотку твоей системы в студию.

А тебе принципиально использовать свою схему? А электролизеру не лучше выпрямленное и сглаженное напряжение чем импульсное? Если да, то доработай лучше ibm бп:
http://radiokot.ru/circuit/power/charger/23/
http://hardlock.org.ua/viewtopic.php?f= ... dd11ef6b89
Если нет, то ставь дроссель выпрямитель на свою схему (как можно ближе к плате) и уйдешь от паразитных эдс.

Добавлено спустя 7 минут 13 секунд:
Блин, кажись я понял
У тебя нет керамического конденсатора параллельно электролиту. Электролит не работает на таких частотах.
http://otvet.mail.ru/question/62241366

Щастье, выложи новую фотку схемы после переделок, а то все опять гадать будут.

И я лично считаю, что проблема у тебя таки в проводах и разводке. Сделай все максимально компактно, транзисторы (они ж у тебя параллельные?), электролит (и керамику параллельно, правильно Дмитрий написал) и диод Шоттки спаяй вместе выводами, без проводов вообще. Должен получится такой 6-выводный модуль, чем компактнее - тем лучше: 1,2: земля и +12 от аккума, 3,4: выход и +12 к электролизеру, 5,6: земля и управление от драйвера. +12 на драйвер можно хоть от аккума, хоть от модуля, это уже не так важно, а вот земля должна идти именно от истока транзистора и минуса электролита. Провода 1-4 толстые.

Тогда у тебя не будет такой бешеной коммутации токов по длинными проводам, при размыкании ток просто сразу потечет вместо транзистора через диод и потихоньку уже начнет спадать.

Привет всем!! В общем проблема была в большой частоте около 32кГц, установил частоту 1 кГц и транзисторы перестали греться:)

нет ) проблема была не правильном управлении на той частоте ) а для более низкой - все проканало)
