От, чорт, там 4-й пин это Vout, то есть нада соединить с OUTPUT ( 2-й пин ) ?
А я на землю подтянул..

Добавлено спустя 1 час 2 минуты 45 секунд:
Посмотрел схемы включения в нете, 4-й пин не подключают. Ну и я так сделал.

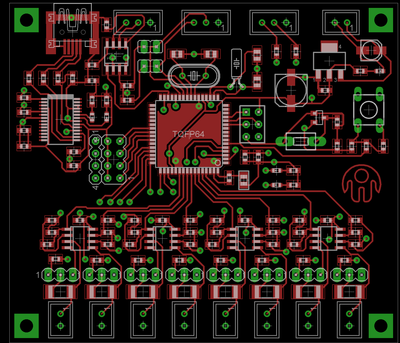

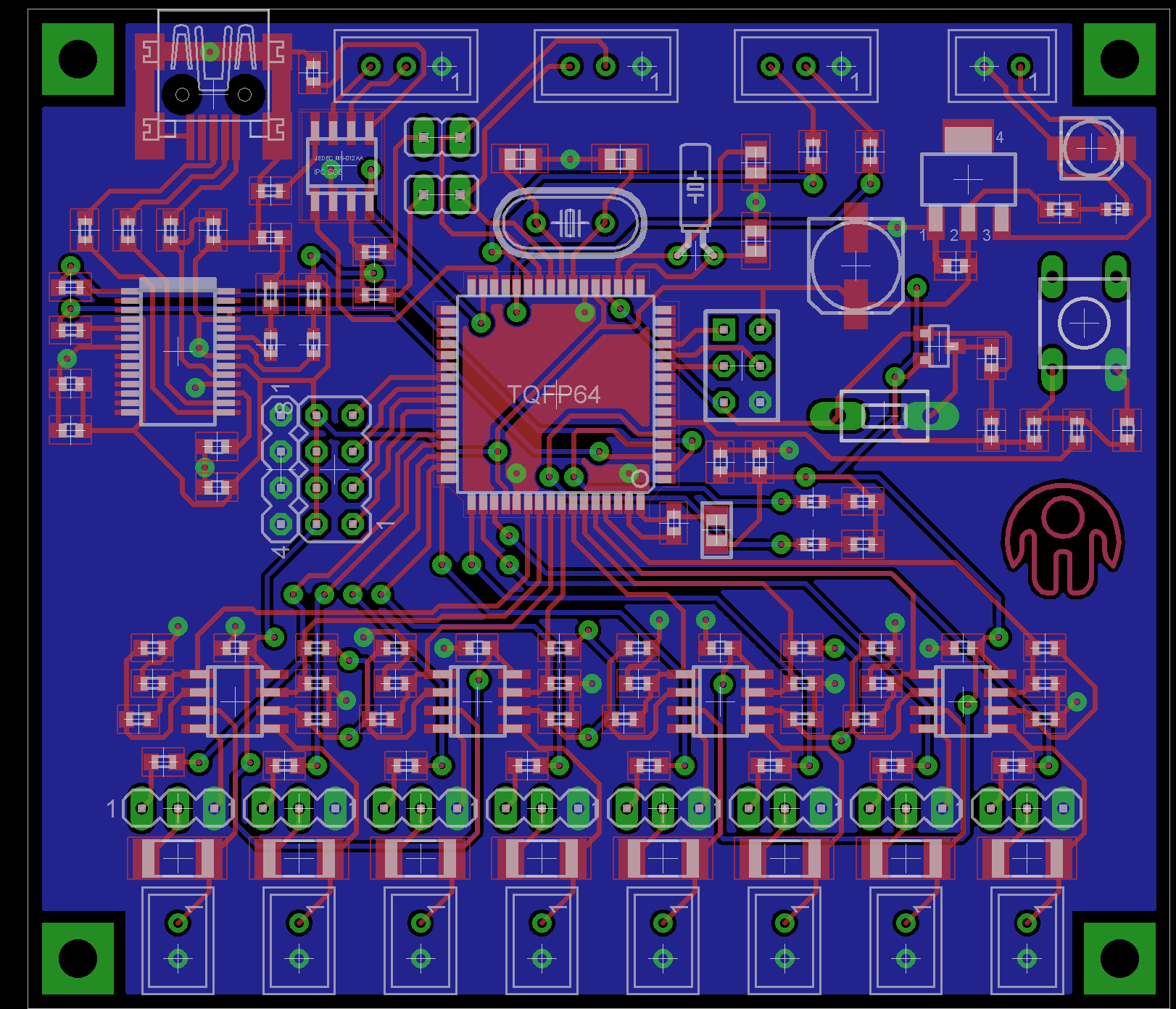

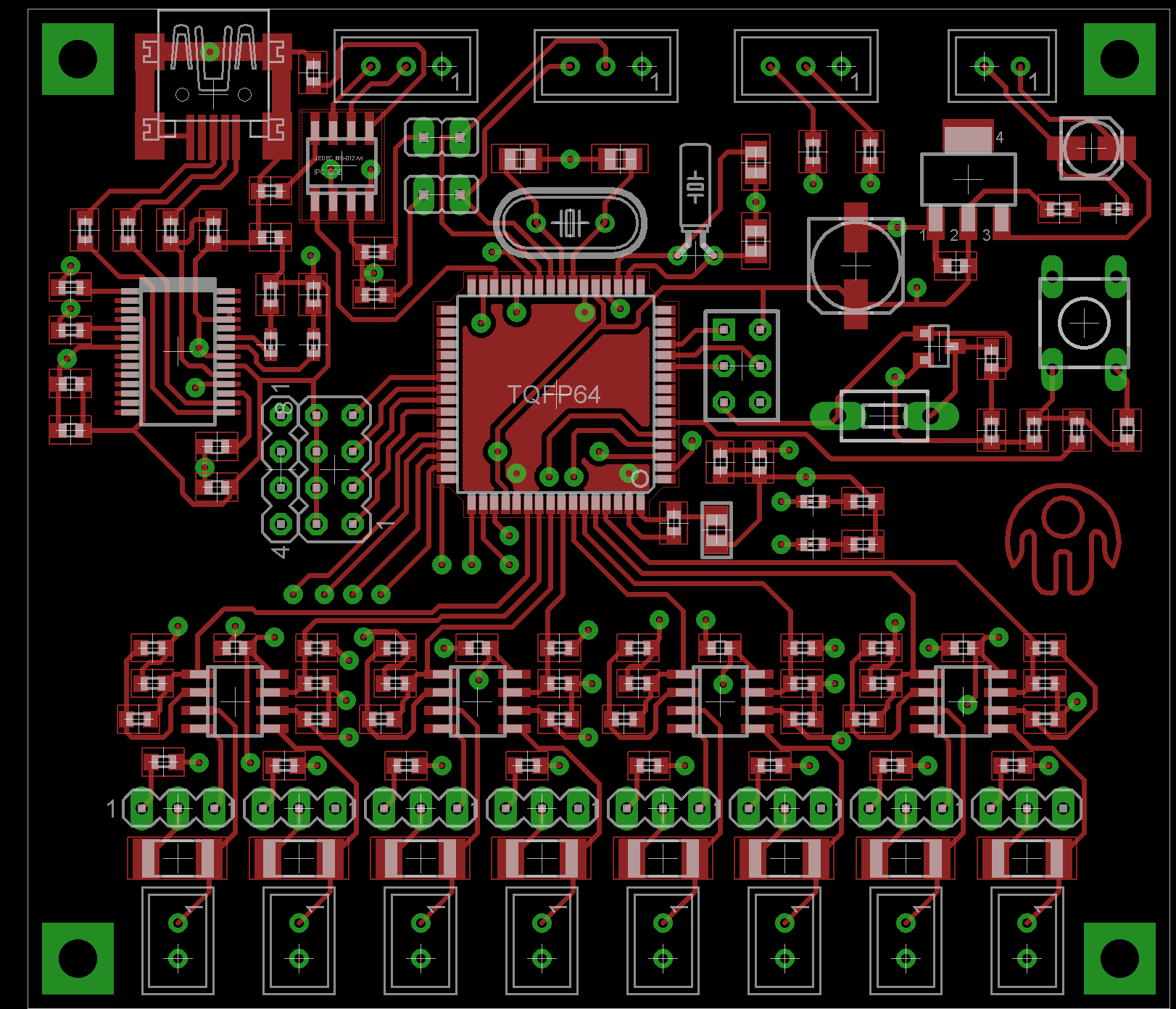

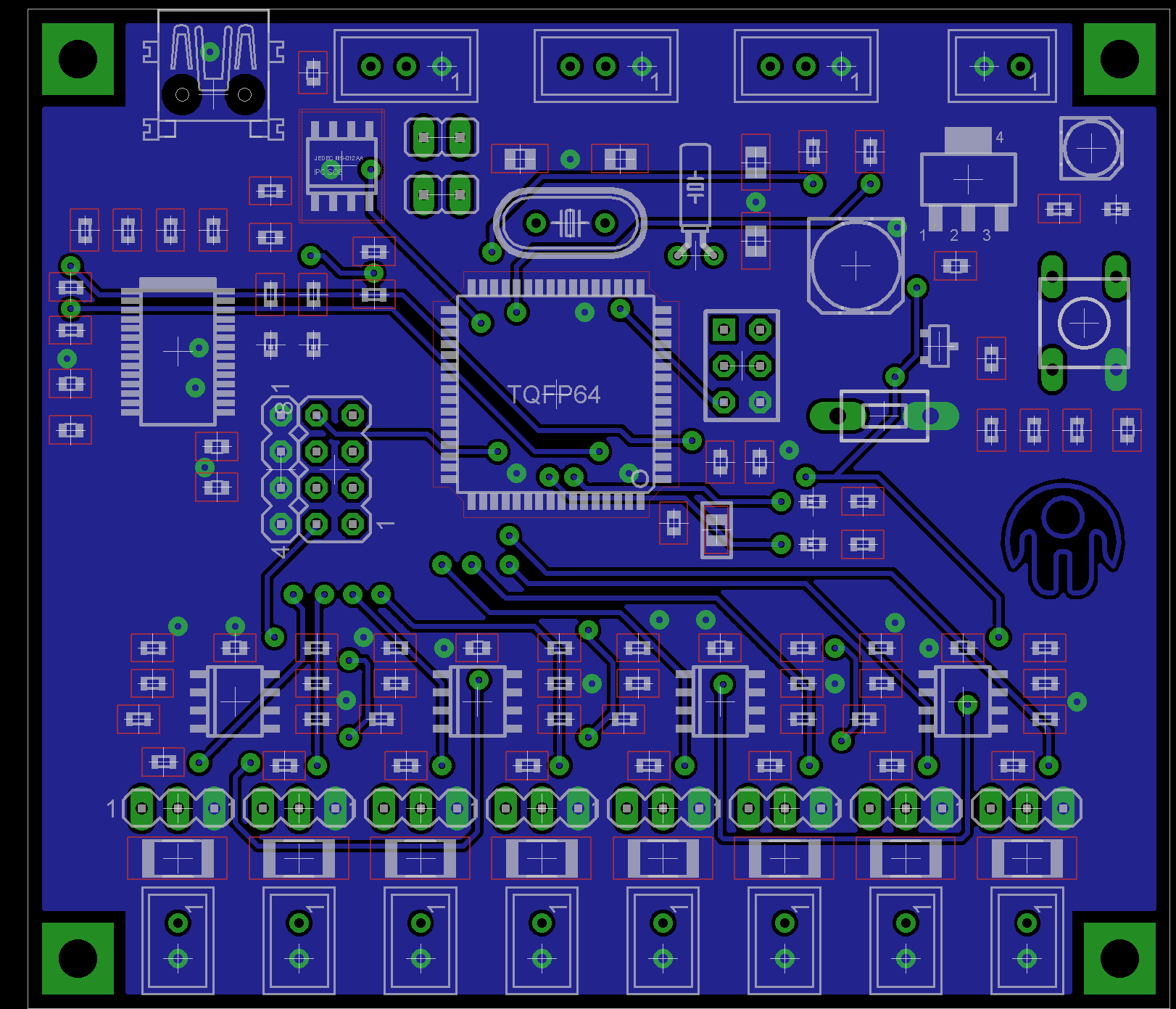

+ Увеличил площадки креплений немного
+ Добавил логотип
- убрал соединение от 4-го пина

Вот нарыл первую схему в инете:
схема с LM1117

Могу ещё показать...

Ты теперь стал косить под авр123? Как использовать OUTPUT и Vout ?

Добавлено спустя 2 минуты 9 секунд:
В EAGLE, в модели LM1117 отключен 4-й вывод, именованный по даташиту Vout, но зато используеца вывод OUTPUT ( 2-й пин )

Добавлено спустя 7 минут 45 секунд:
Вот к примеру выдал гугл-картинки

Серег, дорожки питания серв и правда ооочень тоненькие...
РЦ цепь поствить нужно... то что там внутри своя схема управления ничего не говорит...жрать серва будет все равно импульсами ток а не средним значением.. да и всяких всплеском и прочей гадости никто не отменял...
на счет лм-ки.. с ней вроде все нормально... 4-й вывод всегда дублирован, и служит для теплоотвода...

и что это за человек стоящий раком на эмблемке ?

Duhas писал(а):Серег, дорожки питания серв и правда ооочень тоненькие...

Ок, исправлю.

Duhas писал(а):РЦ цепь поствить нужно... то что там внутри своя схема управления ничего не говорит...жрать серва будет все равно импульсами ток а не средним значением.. да и всяких всплеском и прочей гадости никто не отменял...

Ну хорошо. Куда цеплять и какие номиналы. Хотяб в пэйнте нарисуй

Duhas писал(а):4-й вывод всегда дублирован, и служит для теплоотвода...

Тогда оставлю как есть сейчас.

Duhas писал(а):и что это за человек стоящий раком на эмблемке ?

У кого что болит..

Это не человечек раком, это сенсей в приветственном поклоне

PS: А у меня чего болит?

=DeaD= писал(а):PS: А у меня чего болит?

Мозг?

Добавлено спустя 8 минут 35 секунд:

Duhas писал(а):серва будет все равно импульсами ток а не средним значением

Дык если серва есть 3А то она и есть 3А. Я думал что RC-цепочка нужна только для малых токов. А здесь в основном несколько значений, почти дискретных: ничего не ест, 800мА, 2,5А, 4.5А ..

РЦ чепочка не пропускает через себя импульсы короче чем постоянная времени РЦ цепочки ))

совутую смотреть осциком и подбирать номиналы...я бы поставил чтонить типа 1к и 10нан навскидку

про эмблемку, она забавная, но на ней реально просматривается наклонившийся человечег)) 3 человека подтвердили ))

Мда, нужно найти место чтобы впихнуть 16 элементов..

Duhas писал(а):она забавная, но на ней реально просматривается наклонившийся человечег)) 3 человека подтвердили ))

Дак я ж не спорю )) Вот на такой логотип меня толкнула картинка, потому как суть проекта называеца golem
http://lh6.ggpht.com/_3Mlkeij73GU/Rk9c5 ... vG8/16.jpg

у тебя на плате места еще для 2-х контроллеров ))

дык в тойкартинке голова выдается вверх, а тут нет )))

Место то есть, нужно понять как переразвести место между МК и ОУ-шками..

Duhas писал(а):дык в тойкартинке голова выдается вверх, а тут нет )))

А тебя это так сильно смущает?

Смешной диалог выходит.
Человек просит помоч, а потом злобно отбивается от советов

Сергей зачем спрашивать тогда?

Сделал бы как есть, в космос всё равно не лететь...

А ляпы "соплями" заклеить можно после

Сергей пытается выбить из нас доказательства необходимости вносимых нами корректив, и я лично не против этого

Duhas писал(а):Сергей пытается выбить из нас доказательства необходимости вносимых нами корректив, и я лично не против этого

да, так и есть.

Кстати, вспомнил на что я еще ориентировался при создании логотипа
http://www.superheroes.ru/i/p/SS8929.jpg

Добавлено спустя 29 секунд:
Кто не помнит - это роботы из "Пятого элемента"
