Выбор транзисторов для Н-моста

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Сообщение =DeaD= » 26 июл 2005, 15:07

Pablos писал(а):
=DeaD= писал(а): 1. Кто-нибудь, скажите, зачем сдвоенные транзисторы использованы разные, почему нельзя было применить только 361+818?

Это принципиально. Верхние половинки моста p-n-p, а нижние n-p-n.
Упрощая можно сказать, что биполярники в отличии от полевых управляются не напряжением, а током Б-Э. Так как ты предлагаешь - в цепь эммитера будет включен и мотор и коллектор транзистора по диагонали, что не есть правильно.

Ндя, ухожу дальше читать основы :) опозорился можно сказать публично...
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Сообщение Pablos » 26 июл 2005, 15:16

40inD писал(а):И какие КМОПы держат до 6А, есть где посмотреть?
Вот тут я попытался изложить почему они греются и какие использовались:
http://www.robo.com.ua/fusion_forum/viewthread.php?forum_id=7&thread_id=22&rowstart=33

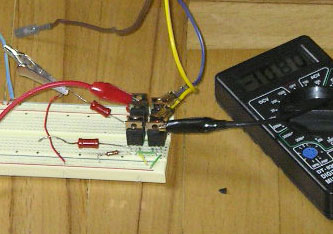

На фото - макет. Это я как раз мерял падение напряжения при реальной нагрузке. Видно, что там их 8 штук - по паре на каждое плечо моста - все 3 ноги просто параллельно соединены 1 с 1, 2 с 2, 3 с 3! А, поскольку по схеме выводы 3 и у верхних и у нижних соединены, то их можно вешать всего на 2 радиатора - один для всех n-типа, а второй - для всех p-типа.
Вложения
Вот так выглядят запараллеленые MOSFET на макете.
Аватара пользователя
Pablos

Сообщения: 123
Зарегистрирован: 18 май 2005, 12:55
Откуда: Москва

Сообщение 40inD » 31 июл 2005, 21:37

Pablos
Вот тут вроде как делали для ШИМ
http://www.bobblick.com/techref/project ... ridge.html
Аватара пользователя
40inD

Сообщения: 265
Зарегистрирован: 17 июн 2005, 08:08
Откуда: Москва

Сообщение slava » 31 июл 2005, 22:15

40inD писал(а):Pablos
Вот тут вроде как делали для ШИМ
http://www.bobblick.com/techref/project ... ridge.html



Я не понимаю, почему все так любят биполярные транзисторы ? Это что религия такая ? Или энергию девать некуда ? У нас всетаки питание то автономное.
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение 40inD » 31 июл 2005, 22:30

А я ищу такую же схему, но на МОСФЕТах, чтобы держала 5-6А и с ШИМ. А схема, которую Паблос собрал не очень совместима с логическим ШИМ .
Аватара пользователя
40inD

Сообщения: 265
Зарегистрирован: 17 июн 2005, 08:08
Откуда: Москва

Сообщение slava » 31 июл 2005, 22:50

40inD писал(а):А я ищу такую же схему, но на МОСФЕТах, чтобы держала 5-6А и с ШИМ. А схема, которую Паблос собрал не очень совместима с логическим ШИМ .


Одну из схем я здесь публиковал. На дискретах.
slava

Сообщения: 188
Зарегистрирован: 12 апр 2005, 11:47
Откуда: Москва

Сообщение 40inD » 01 авг 2005, 09:22

slava писал(а):
40inD писал(а):А я ищу такую же схему, но на МОСФЕТах, чтобы держала 5-6А и с ШИМ. А схема, которую Паблос собрал не очень совместима с логическим ШИМ .


Одну из схем я здесь публиковал. На дискретах.

Что-то не могу найти
Аватара пользователя
40inD

Сообщения: 265
Зарегистрирован: 17 июн 2005, 08:08
Откуда: Москва
