Оптопара 3,3 В

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Оптопара 3,3 В

Сообщение snayperAlfa » 11 авг 2008, 23:52

Подскажите пожалуйста оптопару,которая бы нормально работала при 3,3 В
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Оптопара 3,3 В

Сообщение Кирилл » 12 авг 2008, 00:11

MOC3021
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Оптопара 3,3 В

Сообщение snayperAlfa » 12 авг 2008, 00:30

сенкс

Добавлено спустя 2 минуты 13 секунд:
Кто еще какие знает?
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Оптопара 3,3 В

Сообщение EdGull » 12 авг 2008, 00:36

а чем тебя обычная РС817 не устраивает?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Оптопара 3,3 В

Сообщение snayperAlfa » 12 авг 2008, 00:53

В даташите написано шо 5 В надо.Я над ними еще не издивался,тоесть не проверял. Хотелось бы перебрать другие варианты, посмотреть альтернативы, так сказать.
Вот закуплюсь оптопарами и буду их испытывать.
Последний раз редактировалось snayperAlfa 12 авг 2008, 00:55, всего редактировалось 1 раз.
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Оптопара 3,3 В

Сообщение EdGull » 12 авг 2008, 00:54

шо-то мне подсказыват что ты не внимательно ДШ читал... :wink:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Оптопара 3,3 В

Сообщение snayperAlfa » 12 авг 2008, 00:58

Щас еще раз гляну.

Добавлено спустя 1 минуту 50 секунд:
Получается 1,4 В Forward voltage.Я правильно понял?
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Оптопара 3,3 В

Сообщение EdGull » 12 авг 2008, 01:05

ну где-то так...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Оптопара 3,3 В

Сообщение snayperAlfa » 12 авг 2008, 01:06

Днем проверим...
Лиш бы не жахнуло
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Оптопара 3,3 В

Сообщение EdGull » 12 авг 2008, 01:08

ну эт смотря какие ты резисторы поставишь... :wink:

Добавлено спустя 30 секунд:
ты бы прежде чем жахнуть расчеты резюков привел бы здесь... :wink:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Оптопара 3,3 В

Сообщение snayperAlfa » 12 авг 2008, 01:37

Случай первый
Имеем 5 В.Ток потребляемый светодиодом по даташиту выходит 50 мА.Итого получаем резистор R=U/I -> R=5/50 *1000 = 100 Ом.
А что если поставить скажем 1 КОм. При токе в 5 мА будет работать?

Случай второй
Имеем 3,3 В. R=U/I -> R=3,3/50 *1000 = 66 Ом.
Или при меньшем токе R=U/I -> R=3,3/5 *1000 = 660 Ом.
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Оптопара 3,3 В

Сообщение EdGull » 12 авг 2008, 07:11

где эт ты там 50 мА надыбал? :shock:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Оптопара 3,3 В

Сообщение snayperAlfa » 12 авг 2008, 09:23


Максимальный ток 50 мА.

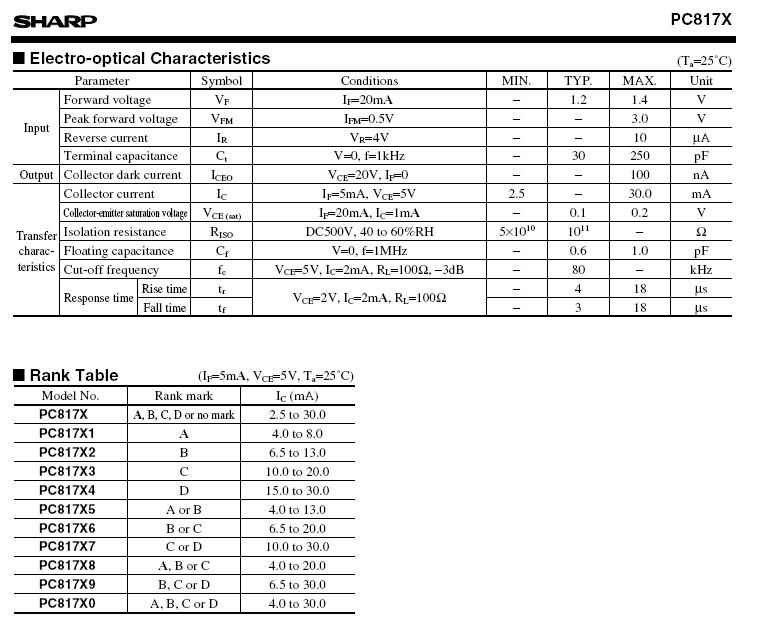

И еще вложения
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Оптопара 3,3 В

Сообщение EdGull » 12 авг 2008, 09:26

а словосочетание абслют максимум ничего в тебе не будоражит? :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Оптопара 3,3 В

Сообщение snayperAlfa » 12 авг 2008, 09:29

Тогда лучше пускать на него 5 мА,в целях економии энергии и шоб случайно не спалить светодиод внутри.
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного
