Оптопара 3,3 В

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Оптопара 3,3 В

Сообщение EdGull » 12 авг 2008, 09:37

ну ты же сам вставил картинку в котрой первой же строкой написано 20мА 1.2В
глазки пробывал умывать? :wink:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Оптопара 3,3 В

Сообщение snayperAlfa » 12 авг 2008, 09:39

Честно говоря,щас утро и я еще не умывался :)
Тогда для 5 В: R=250
Для 3,3 В : R=165
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Оптопара 3,3 В

Сообщение snayperAlfa » 12 авг 2008, 16:49

Расчеты похожи на правду?
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Оптопара 3,3 В

Сообщение Victorovych » 12 авг 2008, 19:32

Не похожи, ты прямое падение на светодиоде не учел.
А по выходу какой уровень должен быть?
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Оптопара 3,3 В

Сообщение snayperAlfa » 12 авг 2008, 21:14

Собрал я схему вживую.Данные криво передаются.Даже не знаю что и делать.
Потом накалякал в протеусе,тоже самое.

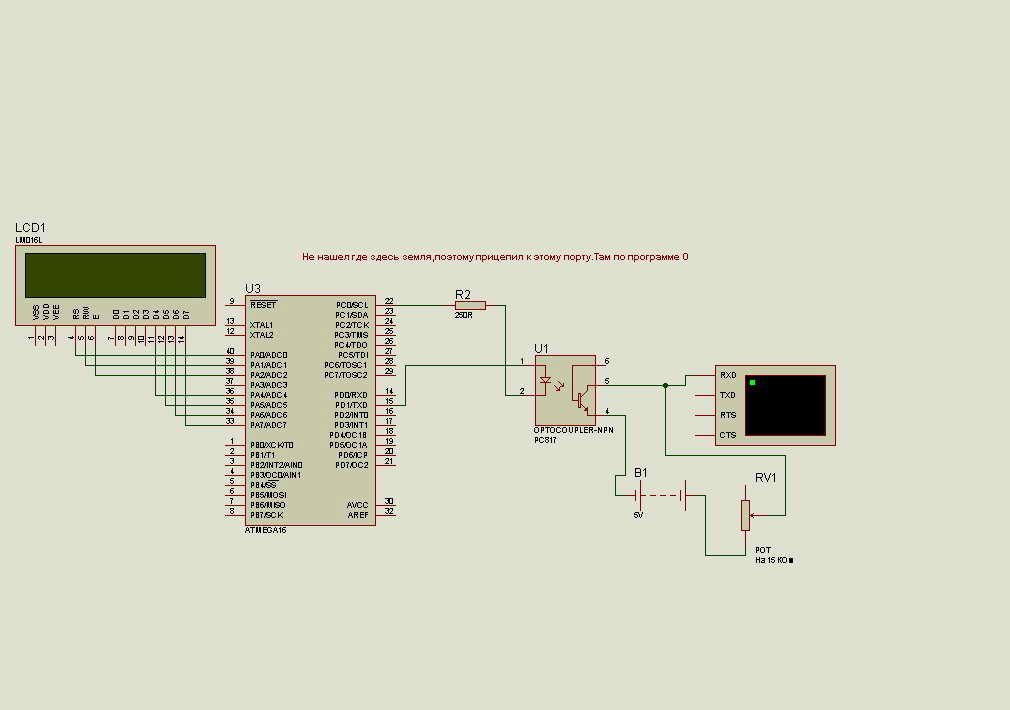

Схема
optopara uart.jpg


Это проект для протеуса.Разрешение поменять только на DSN
optopara uart.txt
Это проект для протеуса.Разрешение поменять только на DSN
(101.02 КиБ) Скачиваний: 183


Файл прошивки
vb.hex
файл прошивки
(5.44 КиБ) Скачиваний: 109


Добавлено спустя 29 минут 49 секунд:
Или может лучше какието другие оптопары применить.Есть какието быстродействующие?
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного

Re: Оптопара 3,3 В

Сообщение Victorovych » 13 авг 2008, 15:34

Попробуй так
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Оптопара 3,3 В

Сообщение snayperAlfa » 13 авг 2008, 19:31

Попробую вечером собрать так.
snayperAlfa

Сообщения: 163
Зарегистрирован: 05 июн 2008, 22:03
Откуда: Украина,Одесса
прог. языки: С,Java,SQL если это язык,C++ немного
