Ну мне просто значит повезло, приехал и купил (правда зимой), поковырять только руки не дошли

А на их сайте отмечено, что есть в корпусе MultiPowerSO-30, видимо глюк...

1. ну и в какой?
2. авр, ты думаешь я не умею пользоваться ефиндом?

Если умеешь - чего ж спрашиваешь в какой ?

Кстати, точно VNH2SP30 очень интересный вариант, но мне они не подошли из-за низкого тока и напряжения работы.

Добавлено спустя 8 минут 5 секунд:
Стоит он 500р. и есть в Терре.

кхм, ИС эт хорошо конечно, но не для таких схем имхо..

для питания ниже 20 вольт подойдет схема от опен серво.. + драйверы нижних полевиков на дикрете..

к этому еще логику 1-2 корпуса SO-14 и будет конфетка.. ну и по видимому пара оптопар..

итого 4 ключа + 4-6 транзюков на драйверы, + 2 SO-14 + 2 оптопары DIP4..

имеем драйвер на напругу до 18 вольт.. ключи берем на нужный ток...

из +:
все просто, хорошие фронты при открывании ключей, подбор ключей в соотвествиях цена/ток.. управление в 2 линии ШИМ и направление, никаких заморочек с ограничением ШИМ-а.. от 0 до 100%..

из -:
питание только до 18 вольт, выше великовата опасность пробоя затвора...
ключи с разной проводимостью.. что в принципе не так важно гораздо больше тепла выделится на переходных процессах чем из-за увеличения сопр канала..

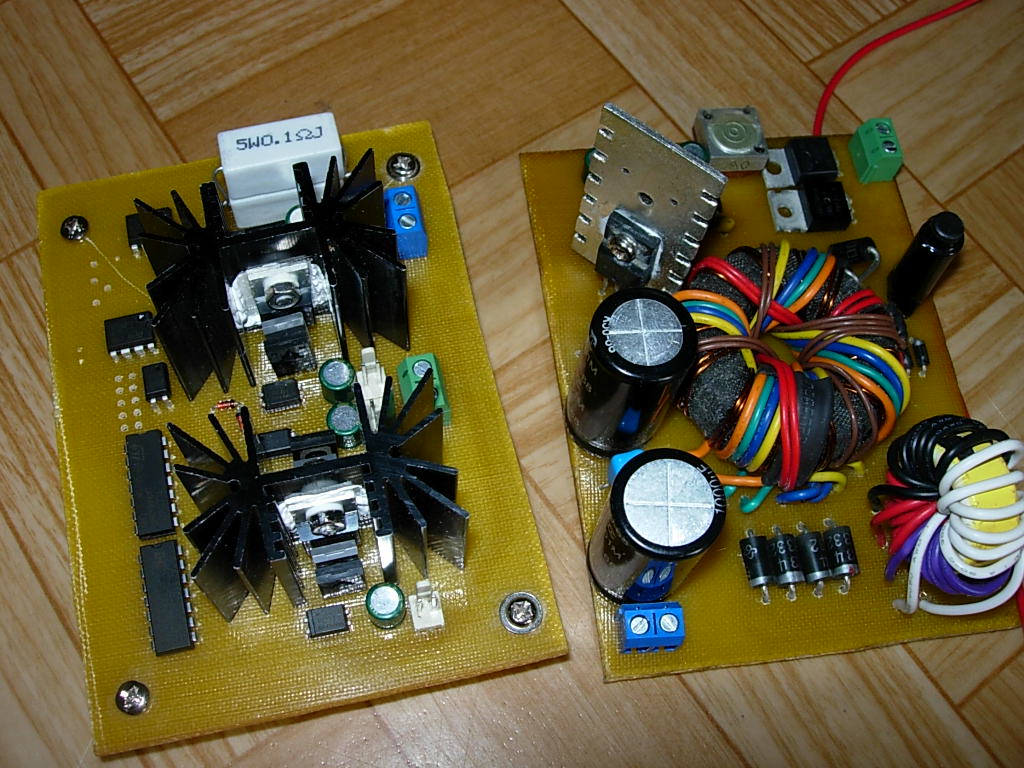

я тут для привода робота ТУР10К вообще соорудил ПН с 4-мя напряжениями для отдельных драверов ключей..

и ничего все работает на ура.. увы пока не удалось погонять на целевом двигателе.. когда хотел и было время препод гнида не дал.. дурак у нас препод по приводам роботов.. увы

в общем предполагается 36-40 вольт и ток до 10 ампер, постоянный...

2Duhas нарисуй плиз схему а то как-то замудренно ты всё описал

Добавлено спустя 7 минут 48 секунд:

avr123.nm.ru писал(а):Если умеешь - чего ж спрашиваешь в какой ?

потому что В РЕАЛЕ НИ У КОГО НЕТ!
буржуинские конторы не интересуют.
У наших в реале нет!
Прежде чем советовать позвони и спроси реальные остатки, меня интересуют только нормо-упаковки для оптовых цен.
А efind.ru это как забор на которм математическую формулу пишут, а заглянешь а там дрова лежат.

EdGull писал(а):Прежде чем советовать позвони и спроси .

Ты серьезно ? ИМХО бред это очевидный. Почему я должен обзванивать кого-то ?
Не нравится линк - не используй просто. Другие люди воспользуются возможно.

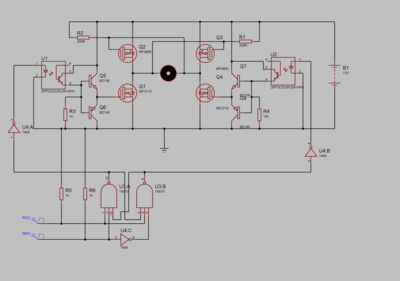

ну воть...

Блин! Симпотно получается...
А это проверенная схема?
Ты ее собирал?

эту конкретно - нет... но принципы все верные.. главное с логикой разобраться, чтобы она в нулевом состоянии оптопару на зажигала, а то был такой глюк ((

Н мост работает как в опен серво...

драверы нижних ключе так работать будут 100%, только надо бы снабберов туда повесить.. РЦ цепочку..но ее под частоту ШИМ считать нада да и как я хз (

логика - РС триггер с доп входом для ШИМ...

в принципе все оч просто... ладно попер экзамен учить, если что пиши в аську.. а то я нынче тут редко бываю (

Жалко что не проверял.
Тогда подождем что другие скажут...

Добавлено спустя 36 минут 25 секунд:
2Duhas
Я тут посмотрел-подумал, снова посмотрел-подумал... а нафига из-за 2х35р. на IR2104 такую схемищу городить?
Да и полевики у РОботока дешевле намного получается и номенклатурный ряд меньше, а это опять же таки снижение цены и затрат на монтаж и стоимость ПП.

на полевики не смотреть )) они от фонаря взяты ))

в общем у схемы Роботок-а есть свои минусы и плюсы.. для меня больше минусов...

там экономии рублей 50, а деталей раставлять уманаешся и они все разные
а в Роботоковской схеме 2 соика положил и фсё.
кстати, обситал смету, опять Роботоковская по цене по отношению к VNH3SP30 рулит.
видать так и прийдется на ней остановиться.

каждому конечно свое... но по доставабельности и повторяемости моя схема лучше )))

если доставабельность не проблема, тогда можно сделать все покрасивее... ключи в SO-8.. 4 шт, драйверы ключа SO-8 2 шт, оптопары 2 шт...

на 1 мост..

ключи в любом драйвере не отменял никто можно о них и не говорить...
два SO-8 вместо 1... + оптопары... последние имхо и у Роботока воткнуть не помешало бы..

итого разница: в 1 корпус....
ИМХО, если делать человеческий универсальный драйвер, то на N-канальниках, + для верхних ключей отдельное питание... притом можно сделать еще и универсальную ПП, чтобы для любого напр питания изменялось число витков первички транса и резюк 1.. ну и ключи ессно )))

зато нада будет - подцепите туда хоть ДПТ на 500В )

вопрос в том что нужно от схемы EdGull

вопщем думайте... если мои мысли интересны, готов потратить немного времени и денег на проверку схем...
