Re: Питание МК - как правильно ?

Сообщение Victorovych » 18 май 2009, 10:41

А схему глянуть? А то критиковать нечего
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Питание МК - как правильно ?

Сообщение StArt » 18 май 2009, 10:42

Вот в том то и дело, я не хочу лепить ещё один преобразователь, а обойтись простыми методами, после этого среза нормальные преобразователи стоят (на 3.3в и 1.5в с входным диапазоном 2В-5.5В), а с MC34063 придётся делать доп платку, а так вроде небольшая доработка, интересует есть ли весомые минусы при использовании 555 микрухи в этом качестве.
PS. Если кому интересно, то начал проектик 3х колёсного робота под управлением плиски, могу рассказать поподробнее, но наверно не в этой теме.
PS2. Щас схемку накидаю.
Последний раз редактировалось StArt 18 май 2009, 10:44, всего редактировалось 1 раз.
Аватара пользователя
StArt

Сообщения: 130
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: Питание МК - как правильно ?

Сообщение SERGEY_M » 18 май 2009, 10:47

схема на MC34063 будет гораздо меньше, чем на 555 и МОСФЕТе
и плюс стабильный выход :)

Добавлено спустя 3 минуты 20 секунд:
я не хочу лепить ещё один преобразователь, а обойтись простыми методами

это как?
всеравно 555 + МОСФЕТ + Шотки + дроссель + обвес.........
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Питание МК - как правильно ?

Сообщение StArt » 18 май 2009, 11:41

Ну в общем платка заимствована из другого изделия)) и на ней уже предусмотрено место для мосфета, фильтра (там был DC/DC и HotSwap контроллер, но они мне не нужны), в общем нехватает только управления мосфетом, да ещё весомый плюс что 555 у меня есть в наличии :oops: .

Добавлено спустя 44 минуты 15 секунд:

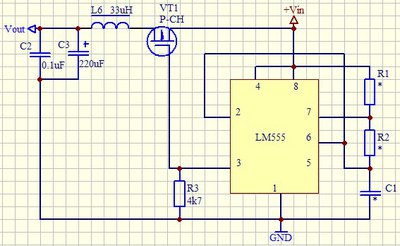

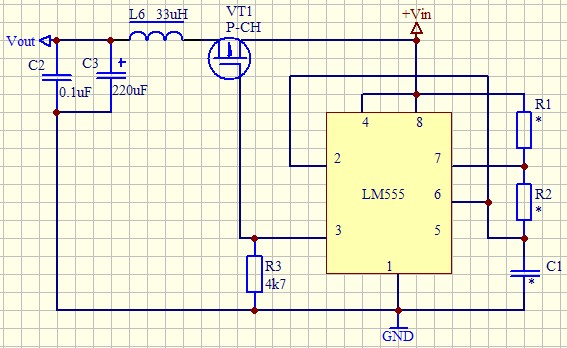

Ну в общем вот как то так:
причём полевик и фильтр на плате уже есть, но я вот теперь почемуто сомневаюсь, можт и правда поставить нормальную микруху.
Аватара пользователя
StArt

Сообщения: 130
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: Питание МК - как правильно ?

Сообщение contr » 18 май 2009, 11:53

да ещё весомый плюс что 555 у меня есть

Так у вас и ПЛИС есть. Пусть она и генерирует
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание МК - как правильно ?

Сообщение StArt » 18 май 2009, 11:55

Так ей для начала стартануть ведь надо.
Аватара пользователя
StArt

Сообщения: 130
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: Питание МК - как правильно ?

Сообщение SERGEY_M » 18 май 2009, 12:05

Диодик бы не помешал, Шотки
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Питание МК - как правильно ?

Сообщение contr » 18 май 2009, 12:13

Так ей для начала стартануть ведь надо.

и в чем проблема? У вас ведь понижающий стабилизатор нарисован
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание МК - как правильно ?

Сообщение StArt » 18 май 2009, 13:17

Диодик бы не помешал, Шотки
спасибо учту.
и в чем проблема? У вас ведь понижающий стабилизатор нарисован
ну так пока Циклон запустится преобразователи могут выйти изстроя, разьве что ограничивать перенапряжение как нибудь, временно переводя энергию в тепло, надо подумать, тоже вариант.
Аватара пользователя
StArt

Сообщения: 130
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: Питание МК - как правильно ?

Сообщение avr123.nm.ru » 18 май 2009, 13:24

StArt писал(а):плюс что 555 у меня есть в наличии :oops:

Зато MC34063 даст стабильное напряжение. А 555 зависимое от нагрузки.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Питание МК - как правильно ?

Сообщение contr » 18 май 2009, 14:35

Тут условия несколько странные
обойтись простыми методами, ...нормальные преобразователи стоят (на 3.3в и 1.5в с входным диапазоном 2В-5.5В)

Нормальный преобразователь на 34063 или аналогичной имеет достаточно большой запас по входному напряжению. А если токи маленькие, то справятся линейные стабилизаторы. Собственно на одной 34063 уже можно слепить источник с кучей выходных напряжений
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание МК - как правильно ?

Сообщение SERGEY_M » 18 май 2009, 14:42

Собственно на одной 34063 уже можно слепить источник с кучей выходных напряжений

схемкой не поделитесь?
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Питание МК - как правильно ?

Сообщение StArt » 18 май 2009, 14:52

Моя платка, это кусок от промышленной платы, мне не нужна та обвязка что там была, я отпилил кусок с нужной мне частью (плис, память, питание, и конфигурация), ну и имею на ней несколько ножек I/O. Так как устройство было телекомм. изначально, оно имело диапазон питания 36-72В(благодаря кирпичу)))), далее стоят два понижающих преобразователя с 5В на 3.3В и 1.5В (на TPS6200х) только и всего. Кстати я решил эту платку не трогать (ну нафиг этот 555), а сделать отдельно модуль источника питания/зарядки с мониторингом напруги на аккуме.
Аватара пользователя
StArt

Сообщения: 130
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: Питание МК - как правильно ?

Сообщение contr » 18 май 2009, 16:38

Вот
*вторички не показаны
**транс как в ОХ, с зазором
...(на TPS6200х) только и всего.

вот этой инфы и не хватало. Запитайте все от батарейки мобильника и не будет проблем с зарядкой и понижающими стабилизаторами. На литие есть выход, который выдаст "0" по окончанию заряда.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание МК - как правильно ?

Сообщение SERGEY_M » 18 май 2009, 16:46

Супер :good:
прикольная идея прицепить транс))))))))
а какое напряжение на бат. от мобилы можно дать?
я так понимаю, ограничение тока в батарейке встроено?
и от каких мобил это батарейки?
сенкс заранее...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Пред.След.
