Питание МК - как правильно ?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Питание МК - как правильно ?

Сообщение avr123.nm.ru » 18 май 2009, 17:11

SERGEY_M писал(а): mc34063 - схемкой не поделитесь ?

В Даташите есть и в Апноуте МОРЕ схем - http://www.onsemi.com/pub_link/Collateral/AN920-D.PDF
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Питание МК - как правильно ?

Сообщение SERGEY_M » 18 май 2009, 17:21

У меня даташит Мотороллы, там схем с трансом нет :(
а самому как-то в голову такая простота не приходила))))
да и вроде как незачем было...
А в этом апноуте, кот. я впервые вижу, действительно схем море :shock:
на все случаи жизни... :)
сенкс
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Питание МК - как правильно ?

Сообщение contr » 18 май 2009, 17:50

... там схем с трансом нет,а самому как-то в голову такая простота не приходила

мне и в промышленных девайсах таких вариантов включения ни разу не попадалось. Видимо дроссель дешевле, да и чип копейки стоит. Вот и ставят обычный DC-DC рядом с потребителем, иногда с фиксированным напряжением стабилизации

зы. Бустер позволяет поднять напругу в 3..5 раз, для мизерных токов нагрузки - 10..12раз и еще умножить можно раза в три.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание МК - как правильно ?

Сообщение SERGEY_M » 18 май 2009, 21:22

ну вот я ее и использую как повышающий или инвертор :)

Добавлено спустя 1 минуту 17 секунд:
а можно-же одновременно повышать и инвертировать :crazy:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Питание МК - как правильно ?

Сообщение contr » 18 май 2009, 22:51

А инвертировать зачем?
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Питание МК - как правильно ?

Сообщение SERGEY_M » 18 май 2009, 23:11

для больших индикаторов, для контраста нужно -18...-20В
а для питания операционников нужно -3...-5В
иногда из 5В нужно +12 и -12 получить...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Питание МК - как правильно ?

Сообщение GHOST_J_D » 05 июн 2010, 20:50

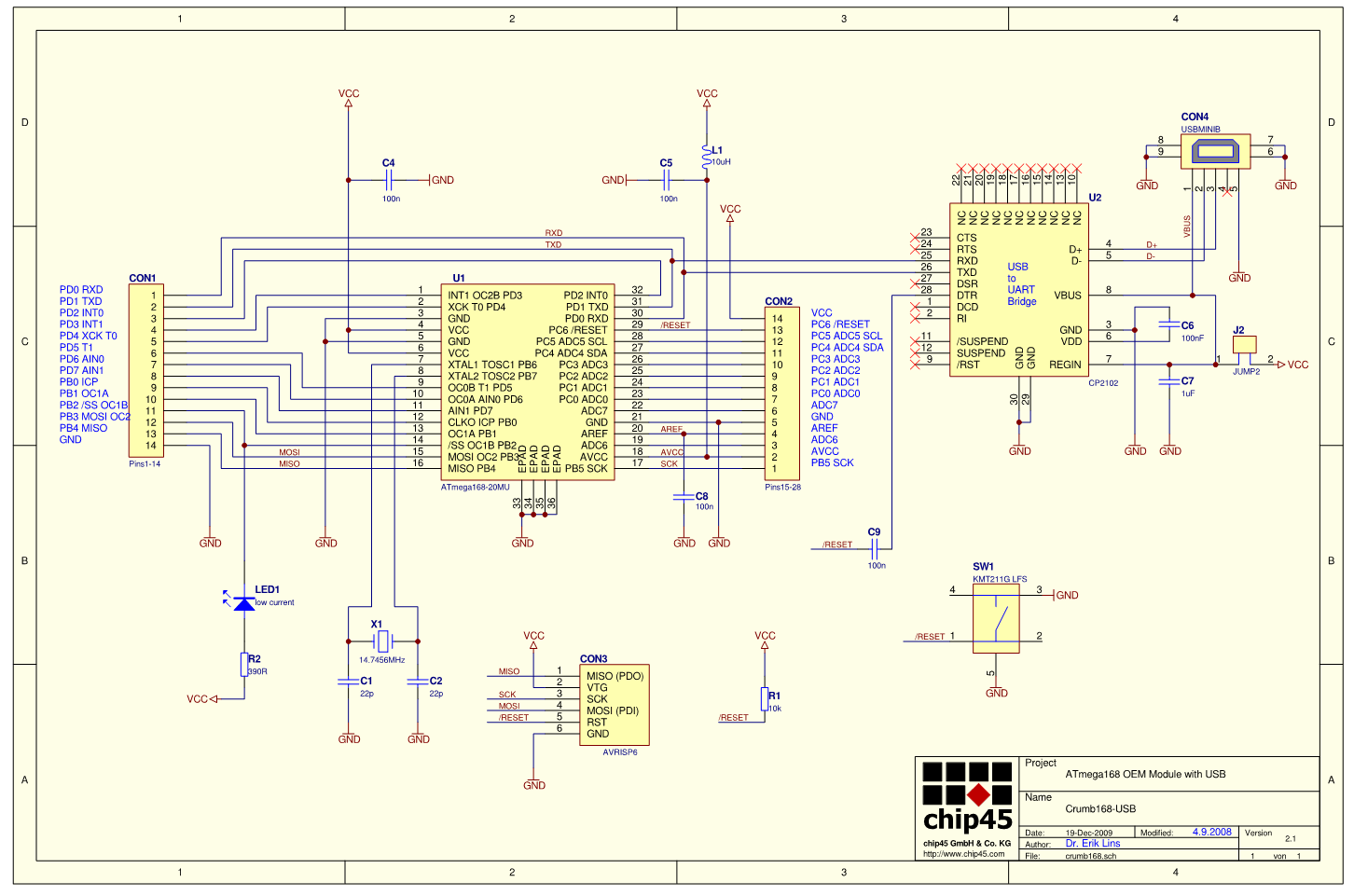

http://www.rlocman.ru/i/Image/2010/02/1 ... 68_sch.png
Вот здесь рекомендуют поставить индуктивность 10 uH (микрогенри вроде?)на питание AVCC. А вот так ли она нужна, или это перестраховка?
Я стал таким, каким я стал, сожалеть поздно...
Аватара пользователя
GHOST_J_D

Сообщения: 74
Зарегистрирован: 19 апр 2010, 08:38
Откуда: SVERDLOVSK
прог. языки: нелюблю
ФИО: Лёха

Re: Питание МК - как правильно ?

Сообщение Michael_K » 05 июн 2010, 21:04

Вопрос не имеет смысла. Смотря что мерить и в каких условиях.
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Питание МК - как правильно ?

Сообщение Vit » 09 июл 2011, 14:07

It's too simple to make complicated thing, but much more complicated to make simple thing
Аватара пользователя
Vit

Сообщения: 26
Зарегистрирован: 10 мар 2011, 16:48
Откуда: Earth. Planet Earth
прог. языки: Труъ ASM
ФИО: Вит
