Re: L293B

Сообщение Myp » 28 фев 2008, 18:08

у мну и без них работало

правда недолго...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: L293B

Сообщение FireFly » 28 фев 2008, 19:57

denissyslo писал(а):
Я так и не получил самого главного ответа: правильно ли я понял, что для подключения двигателя к л293Б ОБЯЗАТЕЛЬНО необходимо наличие диодов. И почему может быть такое падение напряжения как у меня....
И если использовать л293Д - то можно обойтись без диодов?????

Не было ли у вас замечано падения скорости из-за использования микрухи. Схему, по которой я подключил 293Б я выкладываю.


1. обязательно
2. можно, но у тебя она будет юзаться в упор и греться как утюг - минимум радиатор на нее прилепи - viewtopic.php?f=10&t=2070 - у мну на сумоботе с тамиевскими движками именно "Д" стоит.
3. падение на микрухе присутсвует однозначно
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: L293B

Сообщение vj-nike » 29 фев 2008, 10:45

Вот как раз на 1n4148 замечено падение напряжения.. Я тут по случаю приобрел КР1128КТ4Р. Позже об экспериментах отпишусь в форуме "Выношу на суд свои поделки" или рядом.
Не забывайте что Титаник строили высококлассные специалисты, а ноев ковчег - полные дилетанты!
Аватара пользователя
vj-nike

Сообщения: 18
Зарегистрирован: 28 фев 2008, 17:23
Откуда: Элиста - Санкт-Петербург

Re: L293B

Сообщение avr123.nm.ru » 29 фев 2008, 12:18

vj-nike писал(а):Вот как раз на 1n4148 замечено падение напряжения.


1 вольт. Дак и что ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: L293B

Сообщение vj-nike » 29 фев 2008, 16:52

Падает до 7,15. машинка даже не едет при этом напряжении..

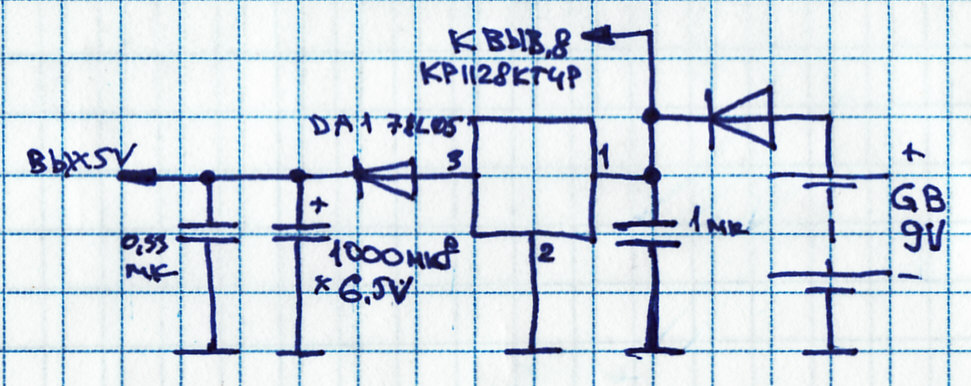

У меня сейчас другая проблема. Решил наконец собрать все воедино.. Схема у меня практически как http://myrobot.ru/stepbystep/images/bot2.gif . Только МК взял AT89C2051 (какая была, ту и взял). Питание у машинки было 9В. Его же и оставил, т.к. моторчики при более низком напряжении не сдвигают машинку. Схему питания МК и контроллера двигателей см. ниже.
Почему если откл. от 8 выв КР1128КТ3/4 - то все работает. Все датчики, фары и т.д. а если подключить 9В на 8выв контроллера, то вместо 5 вольт идет порядка 2х...
Вопрос:
Как из аккуммулятора 9В обеспечить питание для двигателей 9В и 5В для всей логики и фар?
Вложения
Не забывайте что Титаник строили высококлассные специалисты, а ноев ковчег - полные дилетанты!
Аватара пользователя
vj-nike

Сообщения: 18
Зарегистрирован: 28 фев 2008, 17:23
Откуда: Элиста - Санкт-Петербург

Re: L293B

Сообщение Master » 03 мар 2008, 12:33

Ставишь стабилизатор на 5В серии 7805.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: L293B

Сообщение realsystem » 18 фев 2009, 18:37

А про падение напруги на L293B где нить в даташитах пишут? Или это недокументированная фича? :)
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: L293B

Сообщение avr123.nm.ru » 18 фев 2009, 19:42

Модераторы ! Уберите БРЕДОВУЮ схемы поста - vj-nike » 29 фев 2008 15:52 Пт
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: L293B

Сообщение ZIV » 06 апр 2009, 15:46

где можно найти пп для [url]http://roboforum.ru/wiki/Драйвер_двигателя_L293B[/url]?
ZIV

Сообщения: 29
Зарегистрирован: 23 мар 2009, 14:52
Откуда: Челябинск

Re: L293B

Сообщение =DeaD= » 06 апр 2009, 15:57

avr123.nm.ru писал(а):Модераторы ! Уберите БРЕДОВУЮ схемы поста - vj-nike » 29 фев 2008 15:52 Пт

Блин, а нельзя как-то развернуто указать почему? Сейчас в запарке, было бы что конкретное, убрал бы, а так сидеть разбираться...

Диод на выходе конечно чушь (в смысле не нужен), а вот остальное не понял что не так.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
