вопрос по импульсным ИП

Сообщение Myp » 27 сен 2007, 19:45

собсно накопилась у меня кучка этих БП
пока что 5 штук разных

на разное напряжение
+5 В +12 В +24 В+35 В

хотел спросить
импульсные бп можно запускать без нагрузки?
гдето слышал что вроде как низя без нагрузки...

и мб ктонить знает
какой мощности БП из старых матричных принтеров?
ну хоть примерно
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 27 сен 2007, 20:36

Площадь сердечника сетевого транса в см2  подели на 1.2 и результат возведи в квадрат и получишь примерную мощность в Вт.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Myp » 27 сен 2007, 21:00

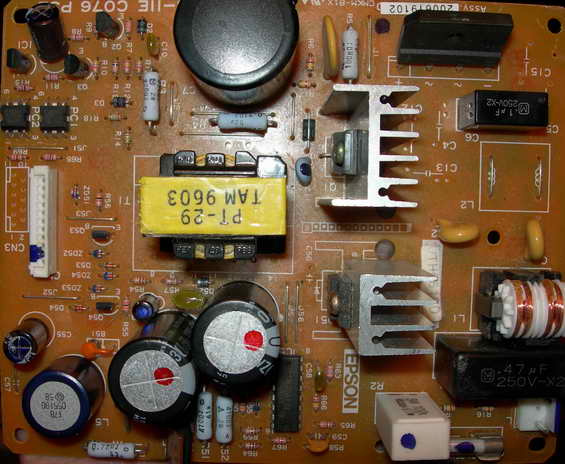

самый большой транс
и точно не сетевой
площадь 0.8 см.кв. сердечника
делим на 1.2 будет 0.666
в квадрате это 0.444

значит мощность 0.5 ватта примерно...

а моща шаговика который питается от него 8 ват...
нестыковочка :)

а вобще откудо в импульсных БП сетевой транс возмётся?
Вложения
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 27 сен 2007, 22:42

Это для сетевого на 50 Гц с железным сердечником  - у меня в старых матричных такие трансы были.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Myp » 27 сен 2007, 23:01

там был один такой...
там стоял охренительный транс
я его чёто забыл с собой забрать =)

но все остальные чистой воды импульсники
типа как компутерный БП
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: вопрос по импульсным ИП

Сообщение The_Kurs » 28 сен 2007, 01:55

Myp писал(а):импульсные бп можно запускать без нагрузки?
гдето слышал что вроде как низя без нагрузки...

Нельзя запускать без нагрузки. Но помоему там есть небольшая нагрузка в виде резистора ом на 200.
The_Kurs

Сообщения: 161
Зарегистрирован: 16 фев 2007, 16:33
Откуда: Петропавловск-Камчатский

Сообщение TomaT » 28 сен 2007, 14:37

Это сильно зависит от топологии, применненого контроллера, его обвязки. Судя по фотографии это "флай", в большинстве случаев ему ХХ пофиг.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Сообщение Myp » 28 сен 2007, 15:41

непонял
пофиг на что?
что скрывается по двумя буквами Х? :LOL:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение rig » 28 сен 2007, 18:25

Холостой Ход
автомобильное сокращение
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Сообщение Myp » 28 сен 2007, 19:55

ааа
понятно :)


такой вопросик
раз уж вы знакомы с конструкциями импульсников мб подскажете мона из него сделать регулируемый бП ?:)
компутерные я знаю мона
и даже схема тут проскакивала
чё добавить чтоб можно было напряжение регулировать
мб и у этого флая есть чтото такое?
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение The_Kurs » 29 сен 2007, 01:24

Найди шим на плате скачай на него даташит и изучай ))) Может и получится )))
А вот в топике размещал информацию о ИБП http://www.roboforum.ru/viewtopic.htm?t=2591 Может что и поможет.
The_Kurs

Сообщения: 161
Зарегистрирован: 16 фев 2007, 16:33
Откуда: Петропавловск-Камчатский

Сообщение TomaT » 01 окт 2007, 12:15

Там под двумя кондюками с красными точками транзистор? Видно плохо. Что там за мелкосхема?
У меня сильное подозрение, что флай там вообще без контроллера, на транзисторах рассыпухе в левом верхнем углу.
Обратная связь по напряжению на флай в любом случае наверняка заведена через оптроны в левом верхнем углу (шестилапые).
А мелкосхема рулить доп. стабилизатором во вторичной цепи (возможно повышающим) на транзисторе внизу под кондюками и дресселе в левом нижнем углу (синий такой, епсон их любит зело, на питание ШД и иголок ставить).
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Сообщение Myp » 01 окт 2007, 12:58

TomaT
непомню чё там под кондёрами
приду домой посмотрю что там к чему
напишу чё там за наименования...


а вобще теоретически то хоть можно рулить напряжением?
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение lebaon » 01 окт 2007, 20:26

теоретически можно все, вопрос в величине трахомудия  :twisted:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение Myp » 01 окт 2007, 20:44

lebaon писал(а):теоретически можно все, вопрос в величине трахомудия  :twisted:

ну так душа же Русская
надеюсь на то что можно быстро и легко получить много и хорошо :lol:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
