Аккумуляторы и все о них

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Аккумуляторы и все о них

Сообщение galex1981 » 09 мар 2009, 12:21

avr123.nm.ru писал(а):
bersekter писал(а):Блин, может быть я дурак :crazy:

Да не дурак наверно, просто даташит не смотрел и не читал - а это и правда идиотизм в электронике.

Зря ты так, хороший даташит очень даже полезен ;)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Аккумуляторы и все о них

Сообщение bersekter » 10 мар 2009, 02:35

В датащите написано чем она являеца и масса технических деталей о которых я не имею представляения(((((( Чорт, ну неужели всё так плоХо!!!!!!!!!!!(( Фак.

Так вот. Мне как нить по простому можете пояснить, КАК им пользоваца? Вот тупо какая ножка к чему я ещё пойму,но как расчитать, какое напряжение на выходе и как его менять??? народ, еси мона, не ссыпть ссылки на всякие статьи, просто в двух словах.
bersekter

Сообщения: 42
Зарегистрирован: 15 янв 2009, 18:22

Re: Аккумуляторы и все о них

Сообщение avr123.nm.ru » 10 мар 2009, 02:40

bersekter писал(а):не ссыпть ссылки на всякие статьи, просто в двух словах.

в двух словах - "найди схему"

в трех - "найди подходящую схему"

в шести - "найди в интернете подходящую тебе схему"
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Аккумуляторы и все о них

Сообщение bersekter » 10 мар 2009, 02:46

:lol:

Прав_))))

Нет, а если использовать вот эту штуку - http://ukpyr.narod.ru/calc_mc34063.htm

то она правильно работает? Внизу результаты пишет вроде.. а правильно ли?
bersekter

Сообщения: 42
Зарегистрирован: 15 янв 2009, 18:22

Re: Аккумуляторы и все о них

Сообщение avr123.nm.ru » 10 мар 2009, 12:00

Это схема понижения напруги. Вот апноут AN920 OnSemi.com MC34063 and μA78S40 - там всякие схемы с расчетами и готовые.
Вложения
mc34063.rar
(434.31 КиБ) Скачиваний: 44
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Аккумуляторы и все о них

Сообщение bersekter » 10 мар 2009, 21:13

Спасибо, но видимо я чёто не секу вот в плане чего - если я поставлю стабилизатор питания, чё будет?

У меня тут стабилизатор - L7809CV входное до 40 вольт, выходное - 9 вольт при 1,5 милиампер.

Это разве не пойдёт?Воткнул питание какое-нибудь и получил на выходе... У меня питание будет 6 вольт. На выходе плате нужно 9 вольт и 1500 миилиампер/час. Пойдёт?
bersekter

Сообщения: 42
Зарегистрирован: 15 янв 2009, 18:22

Re: Аккумуляторы и все о них

Сообщение realsystem » 11 мар 2009, 03:07

Во-первых не 1,5 миллиампер, а 1,5 Ампер.
Во-вторых ампер\час это измерение емкости аккумулятора.

Если у тебя источник питания 6В, а надо получить 9В, то я думаю с твоими знаниями рановато туда лезть, почитай для начала про это. Тут только импульсник поможет.

Если у тебя источник питания 12В или больше, то ставишь стабилизатор и он выдает нужные 9В. :)
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: Аккумуляторы и все о них

Сообщение bersekter » 13 мар 2009, 00:04

А в хорвицхиловском искусстве схемотехники есть чтото про них???


а то я на первом курсе только :oops: и у нас по специальности это не проходят даж близко :oops:

Так что потому я так злобно флужу :oops:

лана, к счастью мк всё равно стабильно пашет от 7,2 вольта, мне повезло))))
bersekter

Сообщения: 42
Зарегистрирован: 15 янв 2009, 18:22

Re: Аккумуляторы и все о них

Сообщение galex1981 » 13 мар 2009, 00:10

bersekter писал(а):лана, к счастью мк всё равно стабильно пашет от 7,2 вольта, мне повезло))))

Это большое напряжение для МК, тебе пока везет что он не сгорел.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Аккумуляторы и все о них

Сообщение Сергей » 13 мар 2009, 00:21

bersekter писал(а):А в хорвицхиловском искусстве схемотехники есть чтото про них???

А ты можешь скачать\купить и посмотреть есть ли там или нет, это быстрее и продуктивнее чем спрашивать такое на форуме
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Аккумуляторы и все о них

Сообщение vaio » 20 мар 2009, 18:59

Подскажите как аккумы A123 заряжать?
Типа таких http://planetahobby.ru/catalog/product_ ... ts_id=7365
Мне под 1 штуку надо .
vaio

Сообщения: 1
Зарегистрирован: 18 сен 2008, 14:47

Re: Аккумуляторы и все о них

Сообщение Myp » 20 мар 2009, 20:05

так там вроде написано...

Рекомендуемый метод зарядки: 3А, 3,6В (45 мин)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15912
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

AA vs 14500

Сообщение Sergey371 » 06 апр 2009, 16:12

Есть прожорливый Lego Mindstorms NXT, cо штатным питанием 6xAA 1,5V = 9V. Сейчас использую блок Ni-MH аккумуляторов, 6x1,2V = 7,2V что вроде для мощи двигателей маловато, но терпимо.

Аккумуляторы старые, надо бы менять, да и 6 штук заряжать неудобно ибо штатная зарядка на 4 штуки рассчитана, а творческий процесс у сына стоит в это время :)

Давно приглядываюсь к новому поколению литиевых аккумуляторов формата 14500, вроде этих http://cgi.ebay.co.uk/ws/eBayISAPI.dll? ... D1&_rdc=18

Вроде 2x3,6V = 7,2V т.е. по напруге хуже не должно быть. Ёмкость наверное меньше, но тут пару можно использовать и пару заряжать -- более практично.

Кто в курсе что скажете про литиевые 14500?
Sergey371

Сообщения: 8
Зарегистрирован: 04 апр 2009, 20:38
Откуда: Рига

Re: Аккумуляторы и все о них

Сообщение -= Александр =- » 03 май 2009, 20:09

Нашел даташит на свинцовые аккумы Delta! Брать тут: www.delta-batt.com
Там-же вычитал про режим зарядки. Для моего 12В 4.5А*ч - это током до 1.3А пока не достигнет напряжения 14,9В :D
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Аккумуляторы и все о них

Сообщение SiemX » 22 июл 2009, 21:58

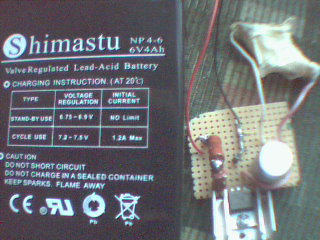

Есть свинцовый акум 6v 4ah.
Гелиевые акумы лучше всего заряжать током ЕМКОСТЬ_АКБ/10 ?

Сделал зарядку: стабилизатор 7808, еще пол вольта падает на диоде, ток ограничен резистором. Выдает 7.4в 510ма.
От такой зарядки акуму плохо не станет? Может ток лучше сделать поменьше?
Вложения
Акум и зарядка
SiemX

Сообщения: 159
Зарегистрирован: 08 май 2009, 21:21
Предупреждения: -1
