Re: Аккумуляторы и все о них

Сообщение blindman » 12 фев 2010, 14:21

Вопрос прочитай, пожалуйста. Я не спрашиваю как эти десятые отловить
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Аккумуляторы и все о них

Сообщение Ворон » 12 фев 2010, 14:55

я и не советовал как))читай внимательнее, я просто указал что последний диапазон не надежен.))делай одинаковой размерности диапазоны :roll:
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Аккумуляторы и все о них

Сообщение SERGEY_M » 12 фев 2010, 14:58

3,2В нормально для разряженого лития.
3,0В это печально... ресурс уменьшается
наушник (блютуз), плеер и еще чето разбирал для контроля разряда лития
у всех 3,2...3,1 отключение девайса))
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Аккумуляторы и все о них

Сообщение blindman » 12 фев 2010, 15:07

SERGEY_M писал(а):3,2В нормально для разряженого лития.

Ворон писал(а):делай одинаковой размерности диапазоны


меньше 3.2 - отключение
3.2 - 3.4 - плохо
3.4 - 3.6 - пойдет
3.6+ - хорошо

так?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Аккумуляторы и все о них

Сообщение SERGEY_M » 12 фев 2010, 15:25

я бы сделал так :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Аккумуляторы и все о них

Сообщение Ворон » 12 фев 2010, 17:15

согласен у Деllовских акумов примерно такое деление)
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Аккумуляторы и все о них

Сообщение blindman » 12 фев 2010, 17:37

Так и сделаю.

Ворон, SERGEY_M - большое спасибо.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Аккумуляторы и все о них

Сообщение robin » 20 апр 2010, 01:01

Ребята, всем привет, у меня такой вопрос:

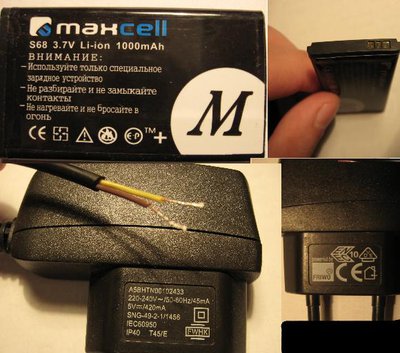

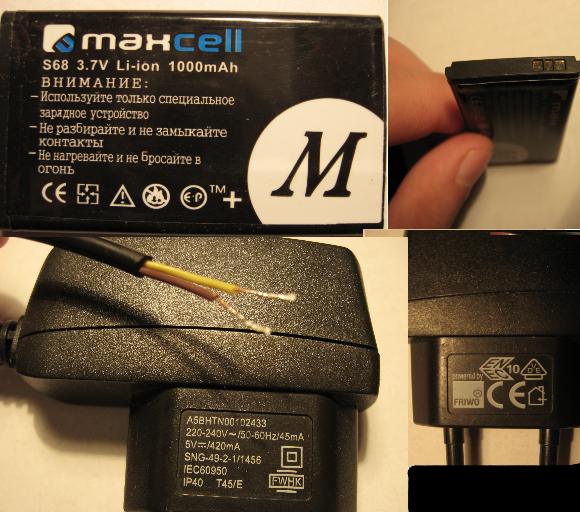

попал ко мне такой вот акум (характеристики на фото) и отдельно от него зарядка (все что известно - на фото и то что от мобильного Сименса).

Начитался, блин, историй что при неправильной зарядке может рвануть так что и бетон сожгет и меня :shock: :)
Говорят что напряжение должно быть точно во время заряда напряжением и отклонятся не более +/-0.05В, вот думаю где такой источник найти.
Можно ли приспособить эту зарядку к этому акуму (через резистор или еще как) или акум заряжать через USB?

Сейчас акум дает около 3.3В, зарядка без нагрузки на выходе - около 8В, хотя написано на ней 5, наверное просядет при подключении частично.
Вложения
фото
Аватара пользователя
robin

Сообщения: 13
Зарегистрирован: 25 янв 2010, 23:58
Откуда: Харьков
прог. языки: pascal, php; c++ в стадии изучения

Re: Аккумуляторы и все о них

Сообщение Angel71 » 20 апр 2010, 01:22

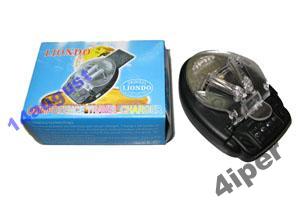

вот под акумы для мобилок универсальная зарядка, "жаба" называется. на радио рынке очень часто продаётся.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение robin » 20 апр 2010, 01:37

это понятно, хочется своими силами заряжать :)
Аватара пользователя
robin

Сообщения: 13
Зарегистрирован: 25 янв 2010, 23:58
Откуда: Харьков
прог. языки: pascal, php; c++ в стадии изучения

Re: Аккумуляторы и все о них

Сообщение EdGull » 20 апр 2010, 07:31

это не зарядка, а блок питания для телефона
функцию заряда литиевого акб. из этого БП делает сам телефон
вывод, нельзя.
но можно к этому БП припаять MAX1555 и будет тебе счастье (смотри как в МиниБоте сделано)
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Аккумуляторы и все о них

Сообщение avr123.nm.ru » 20 апр 2010, 08:44

robin писал(а):Можно ли приспособить эту зарядку к этому акуму (через резистор или еще как) или акум заряжать через USB ?
Можно конечно. И к этому БП и к USB. Если будете периодически напругу мерить мультиметром то просто через резистор около 5-10 Ом ( можно составить из нескольких ) или лампочку примерно с таким сопротивлением. Заряжать до достижения 4.2 вольта.

Если нехотите контролировать то резистор Ом на 20 и акум зашунтировать стабилитрономна 4.1 вольт. Желательно вначале включить без акума и посмотреть что на стабилитроне будет 4.15-4.25 вольта. Не более чем 4.25
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Аккумуляторы и все о них

Сообщение boez » 20 апр 2010, 11:08

Первый метод не самый лучший, аккум не зарядится полностью. Режим заряда литиевого аккумулятора включает 2 фазы - постоянным током до напряжения 4.1 - 4.2 В, и далее постоянным напряжением со снижением тока до 0.05С. Так вот второй фазы в этом случае не будет, аккумулятор зарядится только до 70% емкости. Ну и контролировать напряжение надо часто, а то бубухнет :)

Вот статья про заряд литиевых аккумуляторов http://battery.newlist.ru/lich.htm

Я заряжал простым лабораторным БП, выставив нужный ток и напряжение.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Аккумуляторы и все о них

Сообщение robin » 20 апр 2010, 13:00

Тогда буду пробовать второй способ, с стабилитроном. Кстати, не подскажите на kosmodrom.com.ua (ну или на любом другом сайте) какой выбрать стабилитрон, по слову стабилитрон - ничего не находит, наверное не так ищу :)

Из источников питания у меня есть только вилка молекс из БП компа, USB шнур, вышеупомянутый блок от сименса, а также AC адаптер 9В, 1A.

Т.е. насколько я понял: беру, например, зарядку от сименса или 5В с молекс разъема БП компа, через 20 Ом резистор, подключаю к шунтированному (параллельно подключенному) стабилитроном акуму, предварительно удостоверившись, что напряжение после стабилитрона не более 4.2В. И жду пока ток не упадет до 50мА, так?
Поправьте пожалуйста :) если где ошибся.
Аватара пользователя
robin

Сообщения: 13
Зарегистрирован: 25 янв 2010, 23:58
Откуда: Харьков
прог. языки: pascal, php; c++ в стадии изучения

Re: Аккумуляторы и все о них

Сообщение avr123.nm.ru » 20 апр 2010, 13:11

robin писал(а):Тогда буду пробовать второй способ, с стабилитроном.

Да и по первому прекрасно зарядится. Чел похоже не ведает что ток можно измерить по падению напряжения на резисторе :ROFL:

robin писал(а): по слову стабилитрон - ничего не находит, наверное не так ищу :)


можно zener попробовать или 1n47 - справка по стабилитронам и по другим компонентам - это выбор деталей в PROTEUS.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
