Re: Аккумуляторы и все о них

Сообщение Zeus » 26 ноя 2009, 14:02

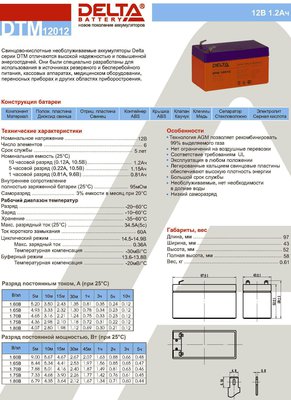

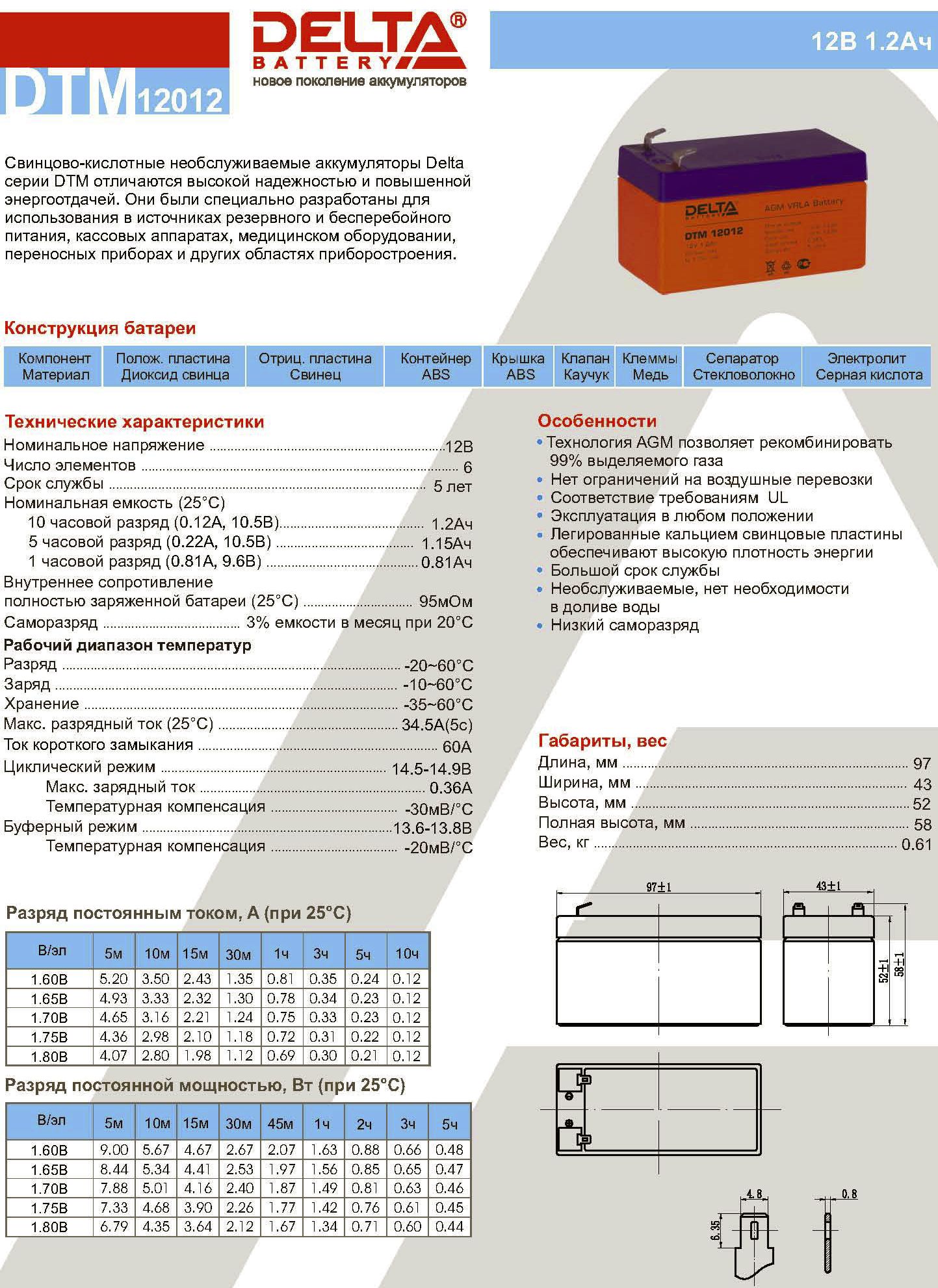

Аккумулятор свинцовый кислотный.

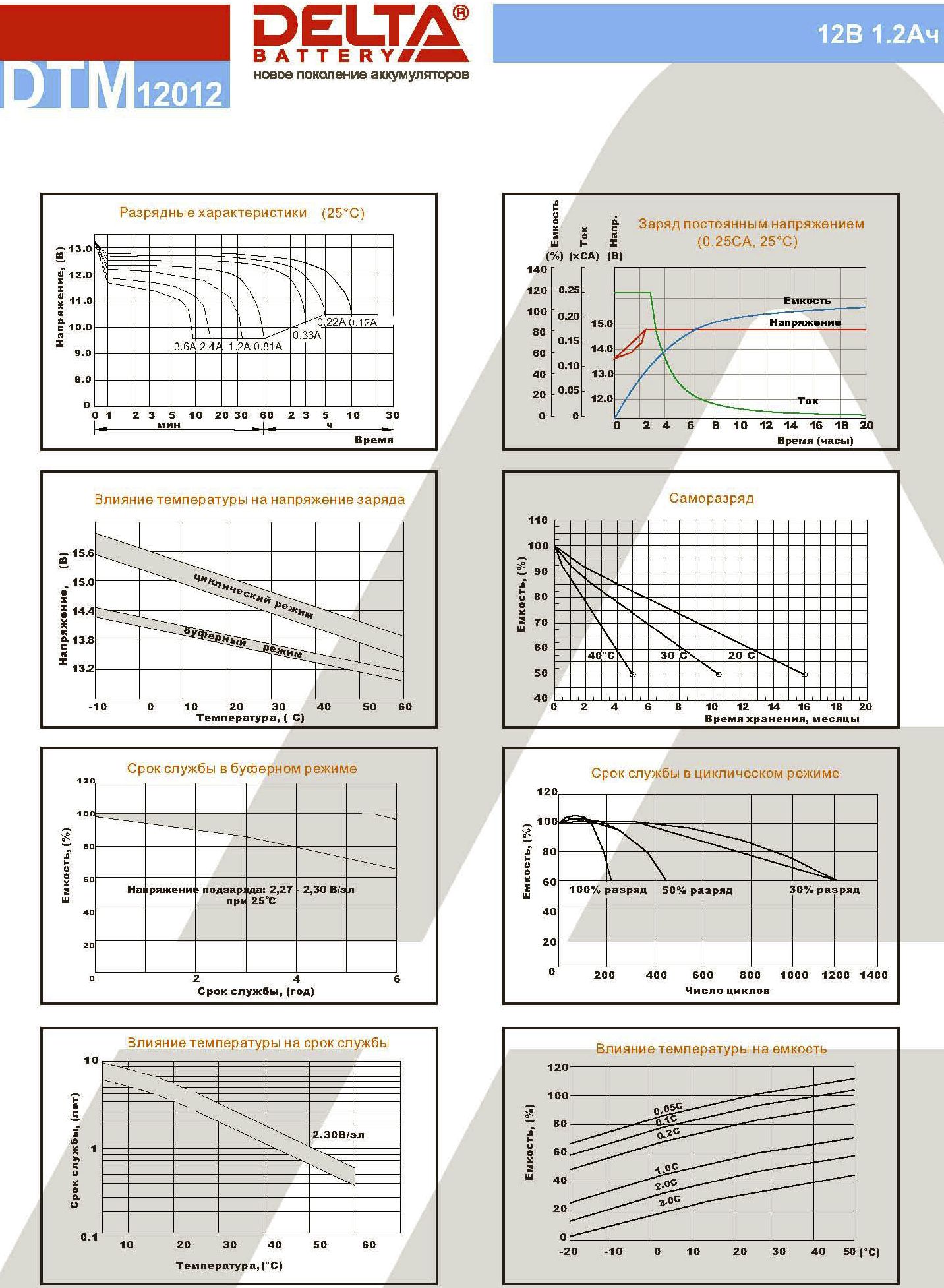

В таблицах и время работы под нагрузкой приведено и кол-во циклов зарядки-разрядки (срок службы аккумулятора).
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Аккумуляторы и все о них

Сообщение Angel71 » 26 ноя 2009, 16:56

MiBBiM, это не зарядка, а в прямом смысле схема защиты при заряде/разряде акума. подобное почти в любом акуме лион для мобилок есть. и сработать/несработать она может с таким же успехом, как обычный плавкий предохранитель в каком-нибудь устройства. :pardon: в смысле как повезёт, но лучше всёже с такой схемкой акум
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение MiBBiM » 26 ноя 2009, 21:42

а в ней встроен термопредохранитель? если да, то чисто теоретически можно попробовать заряжать током 0,7С, который схемка отключит в конце процесса. хотя аккум это все равно убъет :D
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Аккумуляторы и все о них

Сообщение Angel71 » 26 ноя 2009, 23:41

:crazy: хз, что там есть. я в последнее время вообще склоняюсь к покупке липофе4 акумов (деньги тежи, проблем меньше) и нормальной зарядки для лития
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение shadowjack » 02 дек 2009, 19:10

C LiPoFe еще не понятно, насколько они живучие - отзывов мало. И зарядка нужна, которая знает об их существовании. Зато вроде за 15 минут заряжать можно.
shadowjack

Сообщения: 109
Зарегистрирован: 03 ноя 2009, 13:58
Откуда: Москва

Re: Аккумуляторы и все о них

Сообщение pashteet » 03 дек 2009, 00:01

Ребят подскажите, плиз!
Имею в наличае Литий-полимерный аккумулятор Turnigy 3S Напряжение 11.1В емкость 1а/ч
Нигде не могу найти при каком напряжении его нужно начинать заряжать, т.е. какое напряжение соответствует состоянию "разряжен"? :o
Хочу через АЦП определять момент, когда пора на зарядку
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Аккумуляторы и все о них

Сообщение Angel71 » 03 дек 2009, 06:28

если не ошибаюсь там 3 банки, т.е. минимум 3 вольта на банку :oops: но даже до трёх лучше наверно не доводить

Добавлено спустя 9 минут 50 секунд:
во, кстати еще одну неплохую обзорную статейку откопал http://www.os-propo.info/content/view/98/60/
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Аккумуляторы и все о них

Сообщение pashteet » 03 дек 2009, 12:17

Спасибо за статью!
буду мутить делитель на резисторах и через АЦП определять момент падения напряжения до 9 - 9.2В
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Аккумуляторы и все о них

Сообщение ALHIMIK » 03 дек 2009, 22:08

подскажите пожалуйста н канальный полевик , с "логическим" управлением , в копусе соик , и рабочим током 100 - 200 ма :oops:
Нужен для зарядного устройства
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Аккумуляторы и все о них

Сообщение galex1981 » 04 дек 2009, 02:09

Можешь попробовать: IRF7105, IRF7413...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Аккумуляторы и все о них

Сообщение ALHIMIK » 04 дек 2009, 15:23

спасибо
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Аккумуляторы и все о них

Сообщение blindman » 12 фев 2010, 14:02

Есть девайс, который питается от одной банки Li-Ion. Потребляет порядка 50-70 мА. Надо сделать индикацию заряда. Думаю сделать ступенчатую. 3.6 В и больше - "хорошо", между 3.6 и 3.3 - "нормально", между 3.3 и 3.2 - "плохо", меньше 3.2 - девайс не включается. Посоветуйте, правильно ли выбраны пороги напряжения?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Аккумуляторы и все о них

Сообщение Ворон » 12 фев 2010, 14:06

проблемма в том что он питается от тогоже напряжения что ииндицирует)
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Аккумуляторы и все о них

Сообщение blindman » 12 фев 2010, 14:08

И чо?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Аккумуляторы и все о них

Сообщение Ворон » 12 фев 2010, 14:12

относительно чего он десятые доли ловить то будет?))ну тее 3.3 -3.2 диапазон уплывет...
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань
