А такие TB6612FNG???

Неплохо, а сколько стоят, где их берут?
по efind-у не ищутся.

digikey... у меня не очень удачный с ними опыт общения... хотя опыт очень старый.

на efind.ru вроде с доставкой 2 недели в районе 30 руб ...

Угу... это у меня фильтры на ефайнде стояли, сорри
Это ж оптом... и они на "частника", как обычно, будут брыкаться.

Короче, лажа это все...
все эти "НТП", "Уралчипы" и прочие "Саранские электронные компании"
- реально у них ничего нет, возить не собираются и т.п....

Так что или по каталогам (дорого), или тоннами

а я сколько раз говорил что efind.ru это фуфло а не база?

Дык поэтому фильтры и стояли

вот и не выключай их больше

BD6222? в мегачипе доставкой 160р вроде

Это неплохо, но совершенно вне бюджета...
Это 320 рублей за два моста.

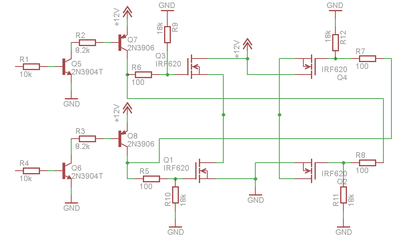

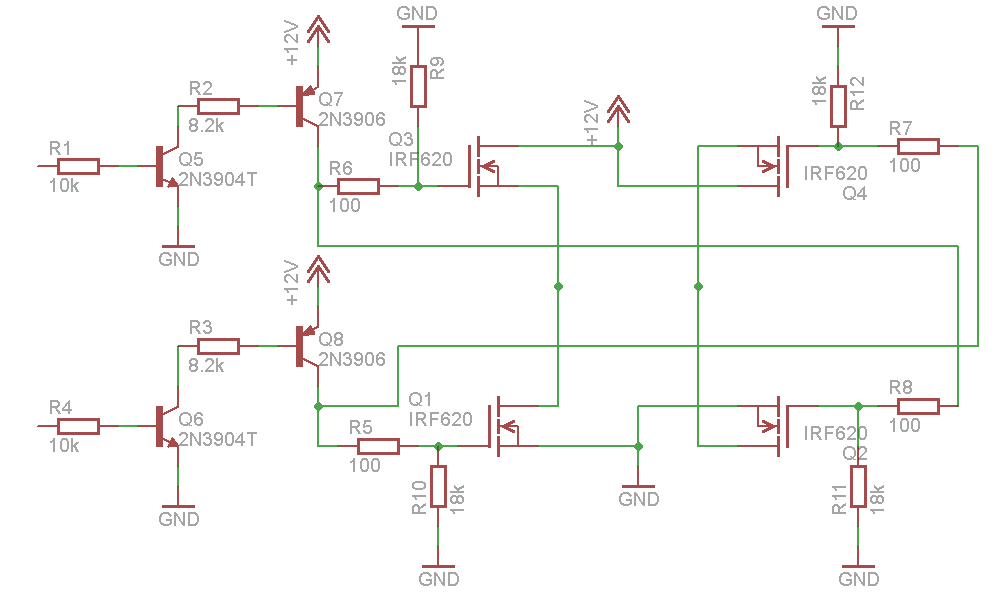

Добрый день. Прошу совета по н-мосту на N Mosfet'ах. Из Mosfet'ов у нас в магазинах есть только irf730, irf820. Заказывать дорого, мне нужно всего один мост собрать как можно дешевле и без наворотов. Параметры: ток 2А, напряжение 24В. Долго искал схему только на N mosfet'ах, и вот, что нашел. Транзисторы там были 2n3904, 2n3906, я их заменил на кт3102, кт3107.
Хотелось бы узнать мнение специалистов (я программист и с электроникой не очень разбираюсь) по самой схеме, номиналам резисторов. На схеме нет диодов в irf730, т.к. такого не нашел в библиотеке Eagle, поставил другой мосфет.
P.S. не нашел движок в игле, думаю понятно куда он подключается

это нерабочая схема.

А подробнее не расскажете? На этих же транзисторах можно что то исправить?
Впринципе я её собрал, но проверял на слабом движке 12В ~400 мА, т.к. блока питания пока нет.
Все работает, немного греются нижние по схеме транзисторы, они без радиатора. Падение напряжения 1-2 В на транзисторах

греются нижние по схеме транзисторы

странно, что не верхние.

ну почему же не рабочая.. прост ток зарядки затвора верхних ключей потечет через двигло...

ну и с закрыванием ключей я бы получше что нить придумал. чем 10к резюк...
