скрестить верхние затворы с нижними стоками и не париться.
Вот так:
http://www.openservo.com/moin.cgi/Schematic2

Как-то не внушает доверия мне эта схема. Шимом управляются два транзистора, да и подтяжка 100ком слишком много. Вообще нужен ли для таких мосефтов драйвер на биполярниках или хватит подтяжки?

с резисторами подтяжки просто КПД будет ниже чем с драйверами специализированными вот и вся разница.

в данной схеме резисторы на затворах аж никак не влияют на КПД
нужны они для того, чтобы в момент запуска МК (когда все ноги в "воздухе") мост был закрыт...
У МК выход достаточно мощный как "0" так и "1" чтобы раскачать мелкие полевички
так что все ОК

Спасибо, теперь понял. Просто сперва не заметил что верхний транзистор закрывается не только подтяжкой, но и транзистором с дугой стороны

Добавлено спустя 28 минут 38 секунд:

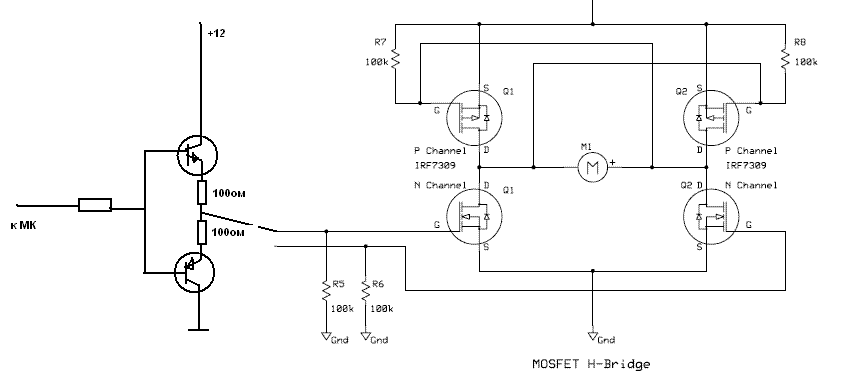

Вот схему нарисовал, будет нормально работать? Транзисторы для того чтоб полностью открывались мосфеты, для IRF ведь 10в надо

Не будет, транзисторы как ты их нарисовал - это эмиттерный повторитель, он напряжение не усиливает, а только немного теряет, при +5 с МК на выходе будет +4.3 примерно. Нет в нем тут смысла. Но проблема не в этом, для конкретно 7307 пяти вольт на затворе хватит вполне, он же низковольтный. А вот 12 вольт на затворы верхних подавать нехорошо, это абсолютный предел. Я бы поискал какие-нибудь аналогичные пары, но 30-вольтовые по стоку и 15-вольтовые по затвору. Управлять нижними можно от 5 вольт, просто немного повысится падение на нижних ключах. Один раз посчитать и понять, устраивает это или нет.

А ток нагрузки у тебя какой?

Добавлено спустя 5 минут 17 секунд:
Сходу вот IRF7389 попался - правда дороже в полтора раза, но для единичного устройства что 30 центов, что 50 - вроде пофиг.

boez прав...
Или можно ограничитель какой-нибудь тупой на верхние затворы выдумать.
И обратите внимание в этой схеме нельзя одновременно открывать оба нижних транзистора.

Тогда поставлю IRF7313 и IRF7316, у них напряжение затвор-исток 20в

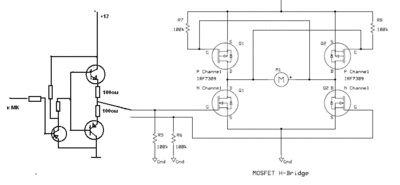

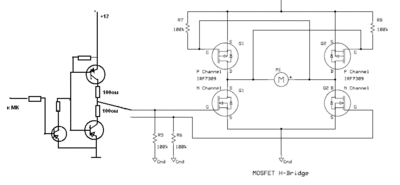

А такая схема лучше?

да не нужен тут вообще никакой драйвер...
вы же затвором только нижнего управляете - ему пяти вольт за глаза хватит с ноги проца (ну резюк ом в стодвадцать воткнуть чтобы проц не пугать и все)!

Добавлено спустя 1 минуту 16 секунд:
посмотрите еще раз схему по ссылке - там же проц рядом стоит!

Ну вот хочется мне драйвер поставить хуже не станет ведь
Схема драйвера которую нарисовал будет работать?

Нет
12 вольт закорочены через базовые переходы транзисторов.
(нижние транзюки, видимо НПН хотели нарисовать?)

Да, хотел npn, а нарисовал pnp
C npn должно работать

SiemX писал(а):Ну вот хочется мне драйвер поставить

зачем? какие цели вы преследуете своими схемами?

SiemX писал(а):хуже не станет ведь

ну... пока получается не очень...

Добавлено спустя 48 секунд:

SiemX писал(а):Да, хотел npn, а нарисовал pnp
C npn должно работать

Michael_K писал(а):Нет
12 вольт закорочены через базовые переходы транзисторов.

Michael_K писал(а):зачем?

Боюсь что будут греться мосфеты

Michael_K писал(а):ну... пока получается не очень...

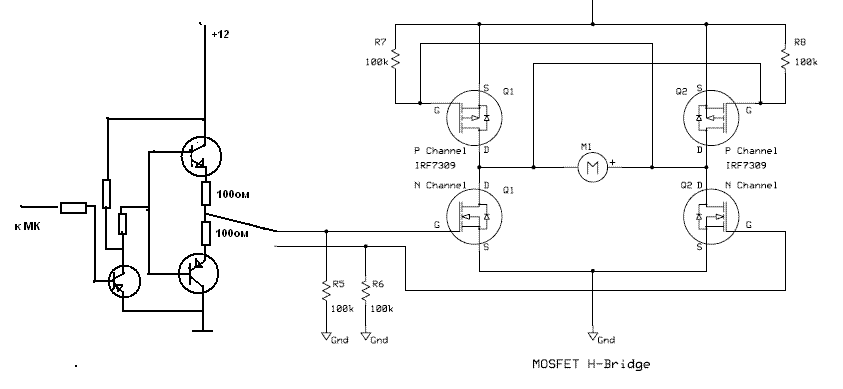

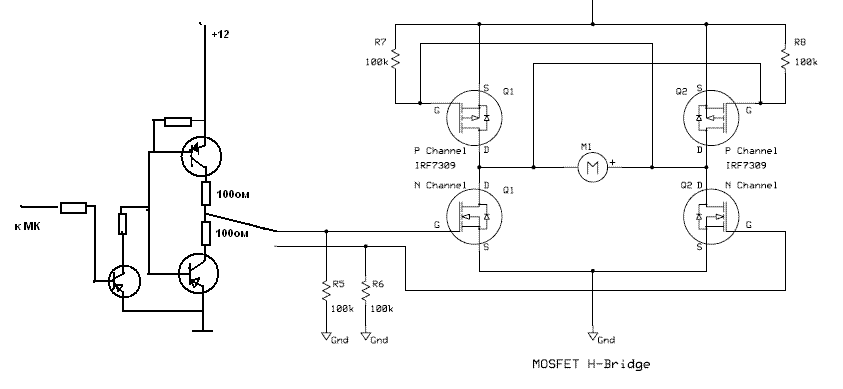

Ну новичок я. Надеюсь в этот раз схему правильно нарисовал

Мосфеты греться не будут. При пяти вольтах вообще никогда.
Если проц трехвольтовый, то в крайнем случае снизите частоту шима...

Схема... опять кривая, к сожалению...
То есть, если резюк в коллекторе первого транзюка достаточно мал...
махать-то она сможет кое как, но имхо, это хуже, чем просто нога проца...
