Сообщение Smerch44 » 03 дек 2006, 12:29

Напряжения питания состовляет 5.17В . В даташите_ от 2 до 36В!
Неисправен ? Я сменил их 4 на своей плате! Как я уже говорил включен согласно даташиту_ !
А на выходе все равно шум!
Smerch44

Сообщения: 46
Зарегистрирован: 31 июл 2006, 19:36
Откуда: Ульяновск

Сообщение Vovan » 03 дек 2006, 13:37

Напряжения питания состовляет 5.17В . В даташите_ от 2 до 36В!
Неисправен ? Я сменил их 4 на своей плате! Как я уже говорил включен согласно даташиту_ !
значит не в компараторе трабла.

А на выходе все равно шум!

На каком, конкретно, выходе шум?
Судя по-всему на OUT7, да?
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение Smerch44 » 03 дек 2006, 15:00

Нет out2. Там шум На входах компаратора нормальные импульсы ну такие которые мне нужны. А дальше все муть какая-то! Вроде ничего такого компаратор как компаратор! Out7 это выходы повторителя LM324. Все стоит на этом компараторе ! Схема тьфу делать нечего а что то не выходит до конца!
Может быть сигнал с LC контура очень слаб? может нужно предусиление!
Или попробовать другие компараторы:/
Хотя возможно я не прав!
Smerch44

Сообщения: 46
Зарегистрирован: 31 июл 2006, 19:36
Откуда: Ульяновск

Сообщение Vovan » 03 дек 2006, 17:18

Может быть сигнал с LC контура очень слаб? может нужно предусиление!
Или попробовать другие компараторы:/
Хотя возможно я не прав!

ИМХО Вы правы. С компаратором у меня недавно была похожая проблема, правда в другом устройстве (бинаур-слух робота), ну вышел я из неё установив компаратор LM339 и в качестве предварительного усиления BA548 в стандартном включении.
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение Smerch44 » 03 дек 2006, 18:01

Lm339 это компаратор счетверенный? Дорогой, питание двух полярное?
ВА548 что это усилитель?
Я ради прикола попробовал LM324 включать в предусиление но ничего не изменилось(((
Просто ему для усиления своего рода порог нужен а у меня его скорее всего нет!
Ладно буду пробовать)!
Спасибо Вам за ответы.
Smerch44

Сообщения: 46
Зарегистрирован: 31 июл 2006, 19:36
Откуда: Ульяновск

Сообщение Smerch44 » 11 дек 2006, 21:26

Приветсвую!
Смена компаратора на 339 дала о себе знать он все таки стал работать!
не очень пока но все равно спасибо!
А вот ВА548 не нашел пока что это такое!
Smerch44

Сообщения: 46
Зарегистрирован: 31 июл 2006, 19:36
Откуда: Ульяновск

Сообщение Vovan » 12 дек 2006, 20:18

BA548 это конечно же усилитель. Однако если у Вас есть LM324, то можно и с ним, но в типовом включении с подстройской по положительной обратной связи или последовательно два каскада через делитель.
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение Smerch44 » 13 дек 2006, 20:10

BA548 я потом понял только вот даташит на него не смог найти(((
Типа нет !
Спасибо!
Smerch44

Сообщения: 46
Зарегистрирован: 31 июл 2006, 19:36
Откуда: Ульяновск

Сообщение Vovan » 13 дек 2006, 22:41

Я извиняюсь что ввел Вас в заблуждение, а именно: в устройстве с компаратором LM339 у меня установлена не BA548 как было сказано выше, это у меня в схеме так написано, а на самом деле (т.е. внатуре) - AD826AR. Это несколько другой усилитель, а даташит на него можно скачать тут http://www.datasheetarchive.com/search. ... tDS=Starts. Ещё раз извиняюсь...
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение Smerch44 » 14 дек 2006, 17:13

Ничего  страшного!
Спасибо за ссылку!

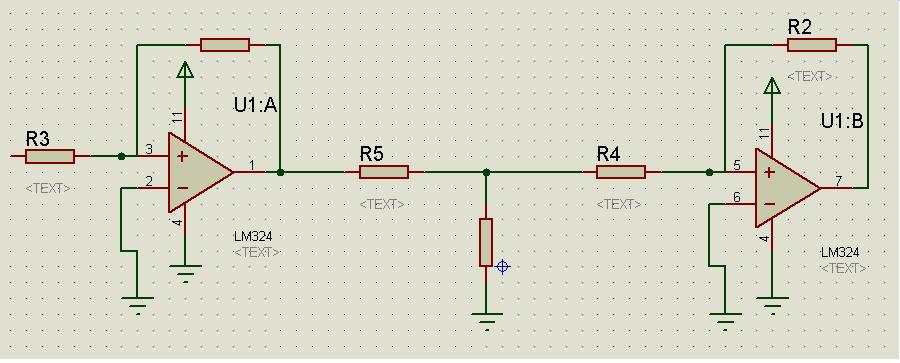

Вот выношу схему ОУ последовательно включенных с делителем .
только обратная связь к инвертирующему входу
Вложения
Smerch44

Сообщения: 46
Зарегистрирован: 31 июл 2006, 19:36
Откуда: Ульяновск

Сообщение Vovan » 20 дек 2006, 22:02

В принципе, всё правильно... Но лично я предпочёл бы включение хоть одной ёмкости, либо во входном каскаде, либо в "трёхточке" одну ёмкость, ибо отсутствие ёмкостей гарантирует передачу напряжений, а их (ёмкостей) присутствие сохраняет передачу тока (образно говоря, конечно). Иными словами: не стесняйтесь в межкаскадных промежутках устанавливать ёмкости (взамен, достаточно больших, сопротивлений) - облегчается настройка.
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение Smerch44 » 22 дек 2006, 19:25

Спасибо!
Я попробовал сделать так как на схеме все работает.
Но я нашел еще один способ. Я резистор убавил с 56к до 800 ом и теперь амплитуда импульсов с контура 150-130 мв то что надо. Но все равно компаратор не схватывает выдает что то похожее но все равно не то!
Я сделал по другому взял LM 339 которую Вы реомендовали одно плечо датчика подключил к неинверсному входу второе к земле, взял ко втрому компаратору подключил второе плечо датчика и инверсный вход к земле. А выхода компаратора на исключающее или. Вот! Теперь я вижу нужный сигнал но много помех сдвигов непонятных почему ?Ну навесной монтаж но не настолько же ну панелька!
И сигналы разные хотя микруха одна :(((((
Smerch44

Сообщения: 46
Зарегистрирован: 31 июл 2006, 19:36
Откуда: Ульяновск

Сообщение Vovan » 23 дек 2006, 13:09

Я сделал по другому взял LM 339 которую Вы реомендовали одно плечо датчика подключил к неинверсному входу второе к земле, взял ко втрому компаратору подключил второе плечо датчика и инверсный вход к земле.
хм... но ведь на один из входов компаратора необходимо подавать образцовое напряжение, для этого он и предназначен (компаратор) - сравнивать.
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение Smerch44 » 23 дек 2006, 17:47

Может быть компаратору быстродействия не хватает.
Частота 50кгц хотя он до 1 мгц работает.:/|
Может еще посмотреть какие компараторы хотя не знаю это немногое изменит.
Спасибо за ответ!
Smerch44

Сообщения: 46
Зарегистрирован: 31 июл 2006, 19:36
Откуда: Ульяновск

Сообщение Smerch44 » 07 апр 2007, 14:42

Да не в транзисторе дело оказалось а в компараторе время преобразованию у него большое . Заменил на ОУ дифференциальный и все ЖЖЕТ . Только так!
Вывод: не фига в хорошие девайсы ставить всякое г.. лучше раскошелиться  и в каком инбудь магазине купить нормальную микруху.
Вот так вот.
Smerch44

Сообщения: 46
Зарегистрирован: 31 июл 2006, 19:36
Откуда: Ульяновск
