LED диод + генератор

Сообщение ilalexey » 01 июн 2017, 18:45

Недавно наигравшись с дочкой в "самолёт из трубки от бум. полотенец и нитки", решил развить тему в сторону пневмострелялки самолётов из питьевых трубочек.
Дальше мысль упёрлась в спец эффекты.
Есть ли где готовый патент, чтобы из чего попало и без батареек заставить диод светиться на лету?
Аватара пользователя
ilalexey

Сообщения: 2677
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение dimamichev » 02 июн 2017, 12:22

Весь вопрос в генераторе. Пробовал моторчик размером около 15*12*10 мм и микросхему ANA618 от газонного светильника.
Аватара пользователя
dimamichev

Сообщения: 867
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

Сообщение ilalexey » 02 июн 2017, 12:42

dimamichev писал(а):Весь вопрос в генераторе.

О этом и разговор.
Если не привязываться к массе/размеру, то всё пучком. Т.к. леталка маленькая, то много не повесишь.
Первое, что в голову пришло, это из жестянки согнуть магнитопровод и мотнуть провода, а внутрь неодим засунуть. Не знаю, хватит ли этого для диода.
Ещё думал про моторчик от мобильника, но это уже перебор так как батарейка дешевле и не спортивно.

Добавлено спустя 8 минут 16 секунд:
Такой вот вариант ещё есть:
Аватара пользователя
ilalexey

Сообщения: 2677
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение dimamichev » 02 июн 2017, 12:45

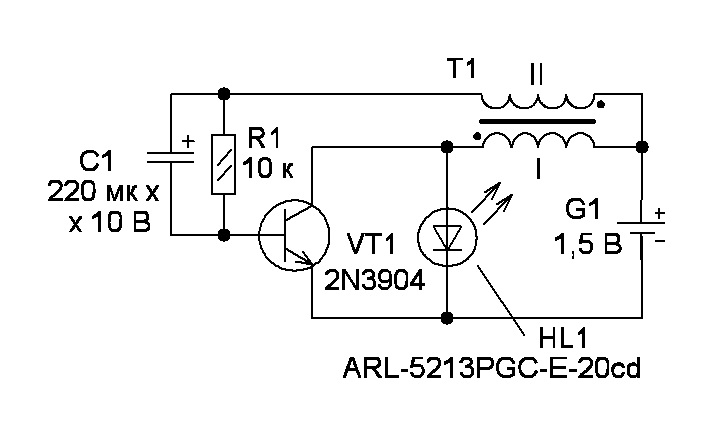

Можно и с маленькоой батарейкой и светодиод заставить мигать.
Вложения
Аватара пользователя
dimamichev

Сообщения: 867
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

Сообщение ilalexey » 02 июн 2017, 12:49

dimamichev писал(а):Можно и с маленькоой батарейкой и светодиод заставить мигать.

Весь прикол в том, что эти поделки будут пуляться с балкона и назад уже прилетать не захотят :)
Этож сколько нужно батареек ради минутного экшена?
Аватара пользователя
ilalexey

Сообщения: 2677
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение dimamichev » 02 июн 2017, 12:53

Цена таблетки 5 рублей, как ни крути дешевле и монет и картошки.
Аватара пользователя
dimamichev

Сообщения: 867
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

Сообщение ilalexey » 02 июн 2017, 13:04

Монеты, безусловно, применять смысла нет. Можно взять пробойник по диаметру трубочки для питья(примерно 5мм) и начирикать из фольги. Всё это потом в трубку и засунуть. Вопрос только хватит ли этой лабуды для диода? Изготовление батарейки ребёнку может понравиться.
Аватара пользователя
ilalexey

Сообщения: 2677
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение dimamichev » 02 июн 2017, 13:13

Можно (если один только полёт) кондёр через резистор к светодиоду с заправкой перед стартом от кроны, например. Светодиод в прозрачном корпусе светит кристаллом при токе от 0,1 мА и выше при напряжении от 1,8 В. Вряд ли фольга это обеспечить... но попробовать надо.
Аватара пользователя
dimamichev

Сообщения: 867
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

Сообщение ilalexey » 02 июн 2017, 22:04

Подготовил пакет фольги(фольг). Чем лучше заливать? Вода+соль или уксус+соль?
Или, как всегда, кока-кола решит все проблемы? :)

Добавлено спустя 16 минут 41 секунду:
dimamichev писал(а):Вряд ли фольга это обеспечить... но попробовать надо.

Про кондёр думал, да.
Было бы не плохо долгоиграющую штуку. Если накидать штук х_ять в лесок.. и все светятся.. Так можно и на третий день часть потерь восстановить.
Аватара пользователя
ilalexey

Сообщения: 2677
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение dimamichev » 02 июн 2017, 23:26

Автор в видео ничего кроме вольтметра не включил этой батареей...или я что пропустил..? Соль безопаснее уксуса.
Аватара пользователя
dimamichev

Сообщения: 867
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

Сообщение ilalexey » 02 июн 2017, 23:41

dimamichev писал(а):Автор в видео ничего кроме вольтметра не включил этой батареей...или я что пропустил..?

Там вторая серия есть:

dimamichev писал(а):Соль безопаснее уксуса.

Не понял. И в первом и втором растворе, из вопроса, соль участвует.
Аватара пользователя
ilalexey

Сообщения: 2677
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение dimamichev » 02 июн 2017, 23:49

Я к тому что безопаснее без уксуса... Маленькая батарейка на 1,5 Вольта может включить гирлянду светодиодов часа на 2. Самодельные батарейки до неё не дотянут... Ионистор можно поискать вместо кондёра.
Аватара пользователя
dimamichev

Сообщения: 867
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

Сообщение ilalexey » 03 июн 2017, 00:03

dimamichev писал(а):Ионистор можно поискать

Чур меня, чур :)
Тут из двух сосен не выйду, а ещё ионистор в придачу :)
Аватара пользователя
ilalexey

Сообщения: 2677
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение dimamichev » 03 июн 2017, 00:12

Совсем давно (раз про лес)читал вроде про штыри в землю - тоже батарейка, и как помню, не хилая... Правда светодиоды "стационарные" получатся. Автор поливал землю чем то и батарейку "земляную" делал (на сколько по времени хватало не помню).
Аватара пользователя
dimamichev

Сообщения: 867
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

Сообщение ilalexey » 03 июн 2017, 00:19

dimamichev писал(а):Автор поливал землю чем то и батарейку "земляную" делал

Да чего тут лукавить - упинькался он в лесу. Батарейка вышла между делом, случайно - побочный продукт.
Аватара пользователя
ilalexey

Сообщения: 2677
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
