LED диод + генератор

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: LED диод + генератор

Сообщение dimamichev » 03 июн 2017, 06:58

Да нет. Я серьёзно. Искал когда то по запросу про газонные светильники и случайно наткнулся. После выходных попробую найти снова.
Аватара пользователя
dimamichev

Сообщения: 883
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

Сообщение Aseris » 03 июн 2017, 17:50

Видел я ту батарейку, земля там посути как уголь в обычной - только среда для электролита.
А так один электрод цинк, другой медь, или какая другая пара. Вся затея ток красиво нв тубе попиариться. к даному топику не айс.

Можно копнуть в сторону суперконденсаторов из графена, поидее можно чтото наколенное придумать, графен то первый скочем собрали :D

Добавлено спустя 5 минут 34 секунды:
Кст, для сабжа - наборная батарея цинк-бумажка-медь-цинк-бумажка-медь и так много раз. Бумажку смочить лимонной кислотой, на диод большой площади ненужно. Мож дажне можно шайбы заюзать оцинкованые и медные м2 м3. ток главное чоб в электролите ток промежуток с бумагой был. Хотя. мож даже пары цинк-железо хватит (защкурить одну сторону шайбы), на кпд нам плевать.

Добавлено спустя 2 минуты 2 секунды:
Хотя да - тонна батареек дешевле будет тоны извращений, но тут интерес самому сделать был
Аватара пользователя
Aseris

Сообщения: 1090
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: LED диод + генератор

Сообщение dimamichev » 04 июн 2017, 16:13

Да, глянул про земляные батареи, не нашёл на ток выше 10мА в разумных пределах... Для самолётика явно приоритетней таблетка на 1,5 В...или череда опытов с пропеллером на падающем с балкона самолётике и генераторе на миниатюрном движке.
Аватара пользователя
dimamichev

Сообщения: 883
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

Сообщение ilalexey » 04 июн 2017, 19:51

Вернулся домой и пока было настроение кондёры попихал первые встречные. На 470uf диод продержался 3+ сек. На 2200 чуть более. Не зачёт.
В общем, без нанотрубкопринтера тяжко :)
Несколько месяцев назад у нас в центре экшен был с китайскими рогатко-верто-лед-парашутами. Ну купили. Пустили пару раз. И чё?
Ребёнок уже наверно и не помнит. Не уму ни сердцу.
Начал делать батарейку из фольги - стало скучно. Слишком кропотливо и долго.
---
Вот ещё мысль: в трубку накромсать кусачками пакет из проволочек(медь/ал) через шарики ватки и потом капнуть жижи? Ребёнок резать любит.
через шарики ватки

Головки ушных палочек можно понаоткусывать, наверно, для повторяемости эксперимента.

Добавлено спустя 29 минут 27 секунд:
Очередной раз попался на диаметре трубочек ушных палочек для нескончаемого рога изобилия. Не той системы граната.
Алюминиевая проволока из кабеля в неё не влазит.
Будем искать(с)
Аватара пользователя
ilalexey

Сообщения: 2705
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение dimamichev » 04 июн 2017, 22:50

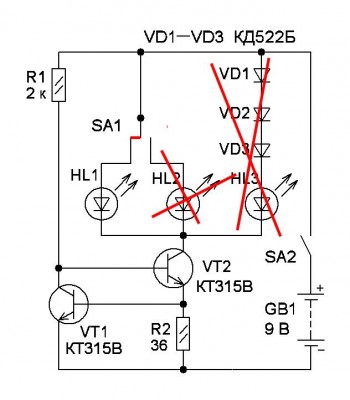

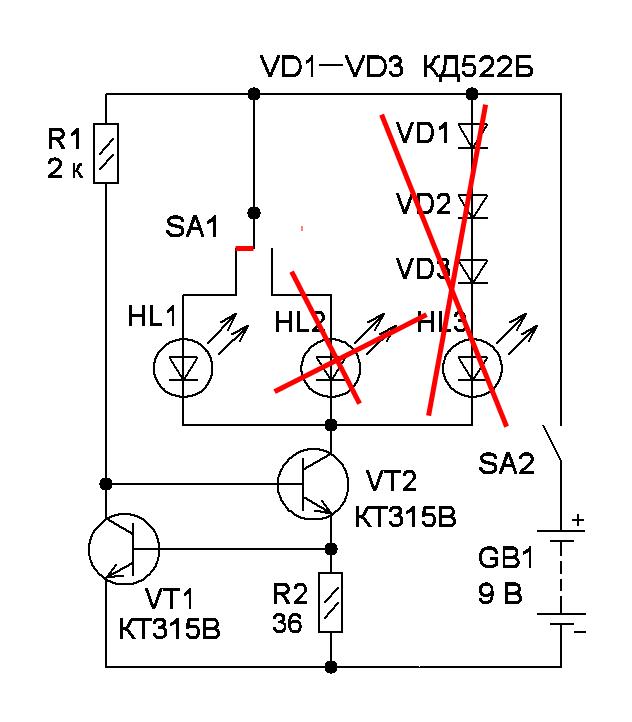

После самодельной батарейки можно опять попробовать кондёр (вместо GB1), добавить ему стабилизатор тока и заряжать,например до 18 Вольт (две кроны). Резистором R2 можно регулировать "стабильный ток разряда". Для 1 мА номинал около 700 Ом. Эта схема моей старой публикации про лампу для анимации рисунков (для детей - кто любит рисовать).
Вложения
Аватара пользователя
dimamichev

Сообщения: 883
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

Сообщение ilalexey » 04 июн 2017, 23:35

Как то сложно всё. Больше двух ног чёта не аппетитно.
Хотелось бы, чтобы ребёнок осилил.
Аватара пользователя
ilalexey

Сообщения: 2705
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение Madf » 05 июн 2017, 12:17

хм, кондеры, ионисторы...а вы учли, что при старте заряда там ток стремится к бесконечности? подключая такие вещи, вы уже сразу просаживаете всю идею в 0
нельзя сразу получить результат, надо схему плавного накопительного заряда делать, а потом разряжать как вздумается
технология напоминает как на солнечных батареях чел в соседней теме делал жучков механических...правда там круч идея
Madf

Сообщения: 3012
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: LED диод + генератор

Сообщение ilalexey » 05 июн 2017, 16:49

Засунул в трубку 5мм головки от ватных палочек. 4 пары(алюминь+медь) выдало 0.5 вольт. Весь пакет примерно 5см. Яблочный уксус с солью.
Не густо но и не пусто.
Аватара пользователя
ilalexey

Сообщения: 2705
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение dimamichev » 05 июн 2017, 16:54

Ну вот, четыре таких по 0,5 и можно светодиодом проверять... а потом опять к конденсаторам с ограничением тока разряда. :)
Аватара пользователя
dimamichev

Сообщения: 883
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

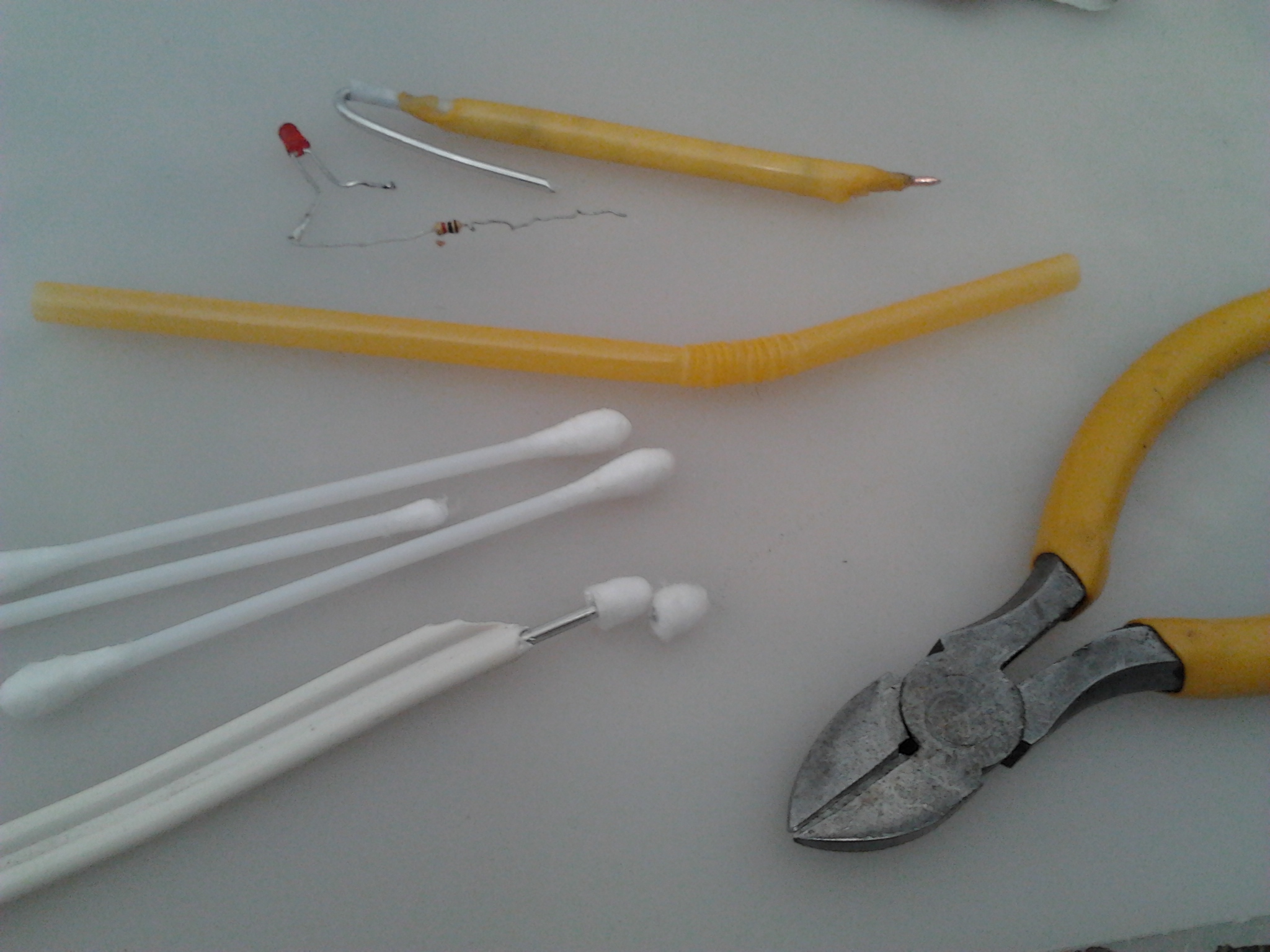

Сообщение ilalexey » 05 июн 2017, 17:21

Резюк нормально ограничивает.Не три ноги всётаки.
Можно не 4 таких сборки, а трубку до конца заполнить + поиграться с составляющими.

Добавлено спустя 10 минут 8 секунд:
2гр одна колбаска.
Вложения
2017-06-05 16.09.39.jpg
Аватара пользователя
ilalexey

Сообщения: 2705
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение dimamichev » 15 июн 2017, 23:28

Светодиод так и не загорелся?
Аватара пользователя
dimamichev

Сообщения: 883
Зарегистрирован: 03 янв 2013, 16:27

Re: LED диод + генератор

Сообщение ilalexey » 15 июн 2017, 23:45

Да я забил. Дети отдыхать валят(без меня). Уже не интересно.
Аватара пользователя
ilalexey

Сообщения: 2705
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: LED диод + генератор

Сообщение ilalexey » 17 июн 2017, 20:15

Сегодня колбасу проверил - 0.7 с копейками вольт уже.
Аватара пользователя
ilalexey

Сообщения: 2705
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
