Сообщение =DeaD= » 13 окт 2006, 16:42

Myp писал(а):ЗЫ =DeaD=а чем продиктована цена в 750 р?  :)
если добавить 180 р. за почтовую пересылку по России выходит конечная цена для покупателя 930 р.  :(

Возьмем для примера готовый сервоконтроллер на 21 серву (заметим - именно сервоконтроллер, без модуля связи с ПК, без возможности переконфигурировать порты в обычные входы/выходы и задействовать АЦП) без доставки за бугром стоит 22 фунта стерлингов, это порядка 1100р.

Позже возможно цена будет ниже, но сейчас я не спешу начать ими торговать, поэтому не обессудьте - если очень надо и вы не готовы помогать мне - покупайте. Если готовы помогать - записывайтесь в тестеры и обсуждаем условия.

Myp писал(а):ЗЗЫ
может стоит подумать над вариантом продажи компонентов?
печатка и прошивка для мк
или прошитый рабочий мк

Чуть позже будут наборы и вообще может все комбинации типа "скачай спецификации + прошивку и сделай сам", "печатка", "набор без МК", "набор", "готовый модуль".

Myp писал(а):ЗЗЗЫ
я например 930 р не потяну
а знаний пока не хватит написать прошивку для мк

Я интересно зачем чуть выше про запись в тестеры написал? Если вам есть на чем применить этот модуль - вперед, если нету - о чем горевать? :)
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Сообщение avr123.nm.ru » 13 окт 2006, 18:10

а сделать это сами люди могут ? прошивка открыта ? или исходники ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение =DeaD= » 13 окт 2006, 19:20

avr123.nm.ru писал(а):а сделать это сами люди могут ? прошивка открыта ? или исходники ?

Смогут - проект то открытый. Схема и печатка уже выложена. Будет странно не выложить прошивку :)

В общем прошивку открою на следующей неделе.
Может быть исходники тоже. Хотя не очень нравится это тем, что могут совместимость убить - в общем надо подумать.
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Сообщение avr123.nm.ru » 13 окт 2006, 20:00

=DeaD= писал(а):Будет странно не выложить прошивку :)


Вот я и удивляюсь ...
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение =DeaD= » 15 окт 2006, 09:58

В процессе разработки модуль "драйвер 2х двигателей 12В 10А".

На базе предыдущего моего варианта: http://www.roboforum.ru/viewtopic.htm?t=877

Отличия:
1. Выкинут датчик тока, в т.ч. громоздкие резисторы (проблемы в движках будем ловить через энкодеры);
2. Перешли на SMD компоненты (где они не дороже, или дешевле - микры, резисторы, мосфеты, часть конденсаторов);
3. Добавлены входы для одиночных или сдвоенных энкодеров;
4. Добавил МК АТМега8, с выходом на I2C шину через RJ-22;
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Сообщение =DeaD= » 22 окт 2006, 13:22

Какой-то у меня творческий кризис :)

Не умею я видимо платы с большим количеством компонент разводить.

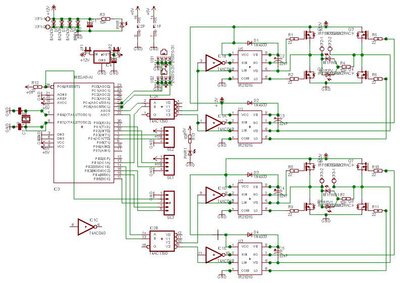

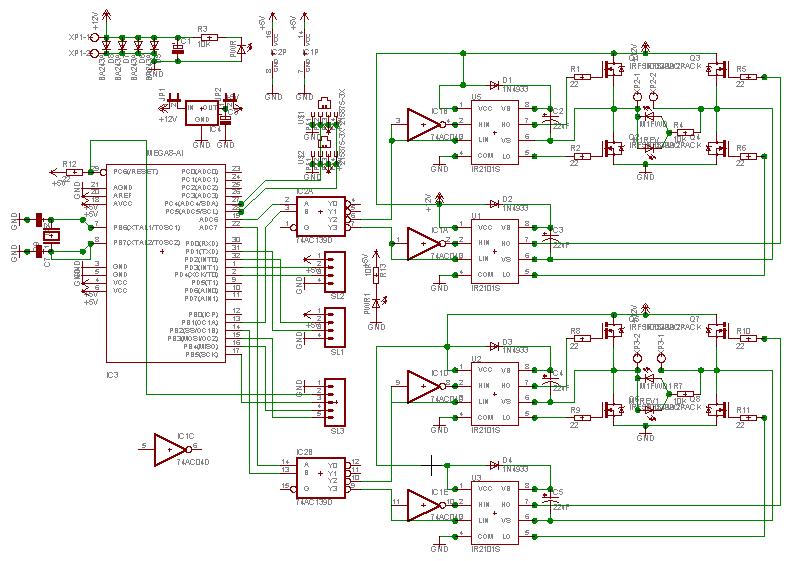

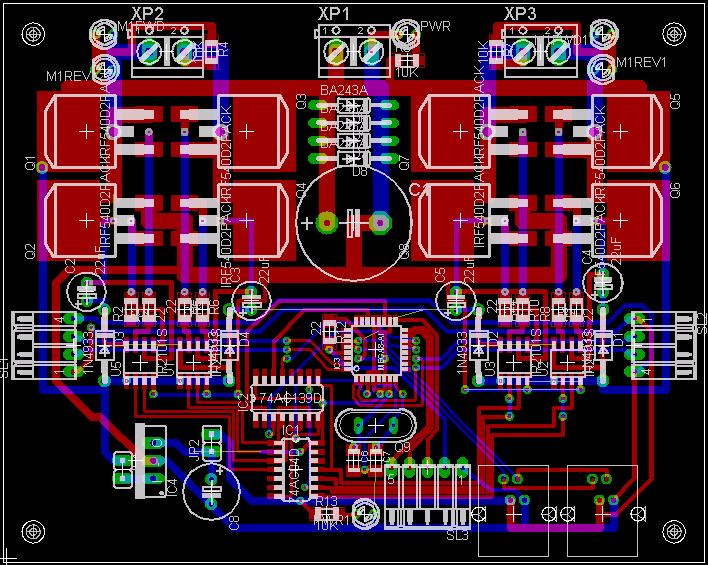

Вот что получилось пока. Жду конструктивной критики:
