NOKIA MONOH LCD(всёонём)

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: NOKIA MONOH LCD(всёонём)

Сообщение ilalexey » 20 май 2016, 19:47

скорее всего файлы нужно будет переименовать(вместо .asc что-то другое)
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: NOKIA MONOH LCD(всёонём)

Сообщение Madf » 20 май 2016, 23:36

Ничо ненадо, всё корректно открывается через импорт ASCII, как фирменное, супер!


Спасибо.
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: NOKIA MONOH LCD(всёонём)

Сообщение ilalexey » 21 май 2016, 10:31

Номера выводов только попутались и подключение не похоже на правду
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: NOKIA MONOH LCD(всёонём)

Сообщение Madf » 21 май 2016, 11:22

Это стандартное отображение, контакты на экране соответсвуют номерации разъёма.
Если ты про путаницу нумерации в граф.исполнении при расположении в схеме, то это фигня, при желании можно поменять (для истетики).
Главное чтобы соответсвие контактов в окне "Pin to Pad", было правильным.

зы: тут самое ценное - размеры физические (контакты/размер).
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: NOKIA MONOH LCD(всёонём)

Сообщение ilalexey » 22 июн 2016, 16:44

Всё обдумываю корпус под этот экран, чтобы универсальный был. Дюраль как минимум. Сейчас на повестке этот проект, но хочется чтобы и потом, в других проектах, можно было применять. Хочется чтобы тонкий/узкий/компактный был и все разъёмы/отверстия предусмотрены. Есть у кого дерзкие мысли?
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: NOKIA MONOH LCD(всёонём)

Сообщение Madf » 22 июн 2016, 17:08

Так у него штатно вроде и так есть морда?
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: NOKIA MONOH LCD(всёонём)

Сообщение ilalexey » 22 июн 2016, 18:15

Помимо морды, как минимум, ещё нужно две крутилки и три кнопки, плюс дырка "нужняков" и разъём юарт.
---
Саму морду фасада думаю делать стеклянной, с фаской, утопленную в люминьку.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: NOKIA MONOH LCD(всёонём)

Сообщение Madf » 22 июн 2016, 19:11

а если нужно 3 крутилки и 2 кнопки или 4?
это частный случай, как-то слабо вяжется с "универсальный был"
экран под конкретную задачу :D
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: NOKIA MONOH LCD(всёонём)

Сообщение ilalexey » 22 июн 2016, 19:31

Три кнопки довольно таки "универсально".
Крутилки да, можно задуматься о надобности(2 нужно точно).
Пустой экран, стоящий отдельно не очень удобен в некоторых случаях. Когда он с кнопками, его можно как джог к чпу использовать(трёх кнопок и крутилки хватит).
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: NOKIA MONOH LCD(всёонём)

Сообщение Madf » 23 июн 2016, 13:03

По мне, нужно делать составной блок (экран+управление), хочешь вместе всё юзаешь/соединяешь, хочешь удлиняешь/разводишь, а хочешь всё по отдельности.
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: NOKIA MONOH LCD(всёонём)

Сообщение ALS » 28 июн 2016, 03:47

А эскиз корпуса есть ?
А то у меня лежат какие-то коробочки, да и фрезер имеется.
Аватара пользователя
ALS

Сообщения: 803
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: NOKIA MONOH LCD(всёонём)

Сообщение ilalexey » 28 июн 2016, 13:14

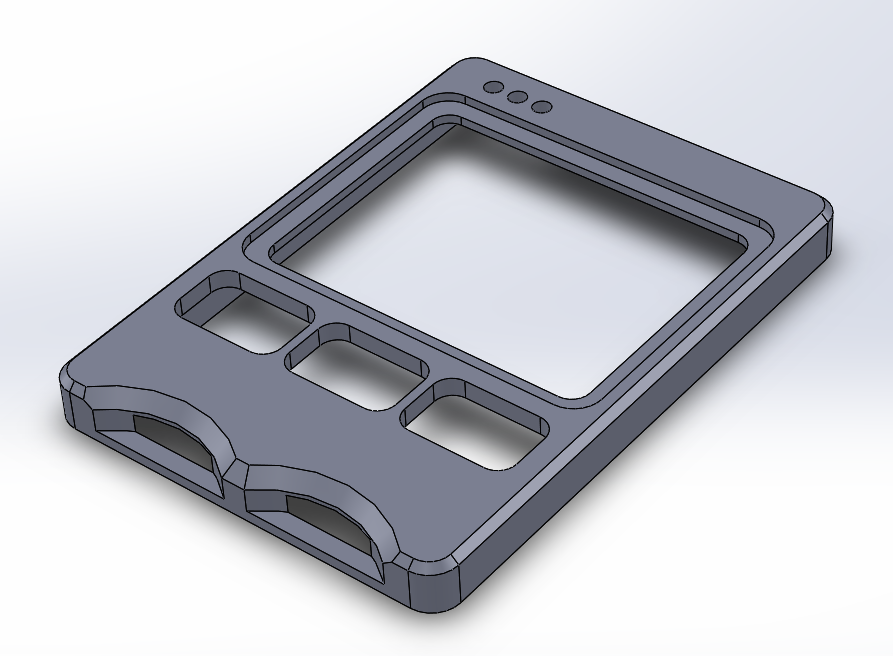

ALS писал(а):А эскиз корпуса есть ?

Если вопрос ко мне, то да.
Весьма сырой.
Вложения
joy_n3310.SLDPRT
(206.02 КиБ) Скачиваний: 353
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: NOKIA MONOH LCD(всёонём)

Сообщение ALS » 28 июн 2016, 14:13

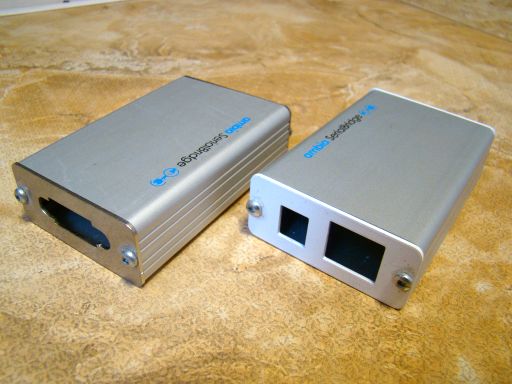

Не угадал :)
У меня такие, размеры 54х82х23мм :

Аватара пользователя
ALS

Сообщения: 803
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: NOKIA MONOH LCD(всёонём)

Сообщение ilalexey » 28 июн 2016, 15:13

Приятные коробочки.
У меня примерно 45х63х6
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: NOKIA MONOH LCD(всёонём)

Сообщение ilalexey » 27 фев 2017, 00:42

Увидел сейчас рекламу "Обновленный телефон Nokia 3310 снова поступит в продажу".
Так что, мясо на подходе?
2.4-inch QVGA display
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
