Простейший AC-DC 220-5V(3.3V)

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Простейший AC-DC 220-5V(3.3V)

Сообщение setar » 04 сен 2015, 00:33

Коллеги, подскажите можно ли питать модули электроники arduino nano и аналоги (до 5V 100mA) простейшими преобразователями:
на базе резистивного делителя или емкостного сопротивления получаем переменное например 12V которое двухполупериодным мостиком заводим на линейный регулятор и сглаживаем пульсации конденсатором большой емкости.

В чем подвох по сравнению с трансформаторными схемами ?
Аватара пользователя
setar
Site Admin

Сообщения: 9232
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение holomrn » 04 сен 2015, 02:05

Кроме очевидного - гальванической связи с сетью подвоха не предвидится. Куча ведь всякого с бестрансформаторным питанием на тех же атмегах-тиньках.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение Dmitry__ » 04 сен 2015, 02:18

Еще могу добавить грабли с помехами.
В своем диммере я так и не смог побороть сбросы пикины, а пикина значительно помехозащищеннее avr. Победил убиранием кварца (использую внутр. генератор). Никакие извраты с экранированием кварца и защитными земляными кольцами не помогали. Сбросы происходили примерно раз в 1-3 недели, все жители моей квартиры просыпались от плавного включения света после сброса :D
Печатку и схему можно проанализировать тут :)
http://roboforum.ru/forum104/topic13534.html
Аватара пользователя
Dmitry__

Сообщения: 6018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение lorry » 04 сен 2015, 03:00

Подвоха никакого, кроме опасности быть убитым электрическим током. Т.е. все элементы схемы должны быть надежно изолированы от прикосновения человеком или другими представителями фауны.
Аватара пользователя
lorry

Сообщения: 419
Зарегистрирован: 04 фев 2014, 13:53
Откуда: Комсомольск-на-Амуре
прог. языки: машинные коды
ФИО: Иван Иваныч

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение setar » 13 сен 2015, 03:45

Напишу в этой теме, чтобы не множить сущности.

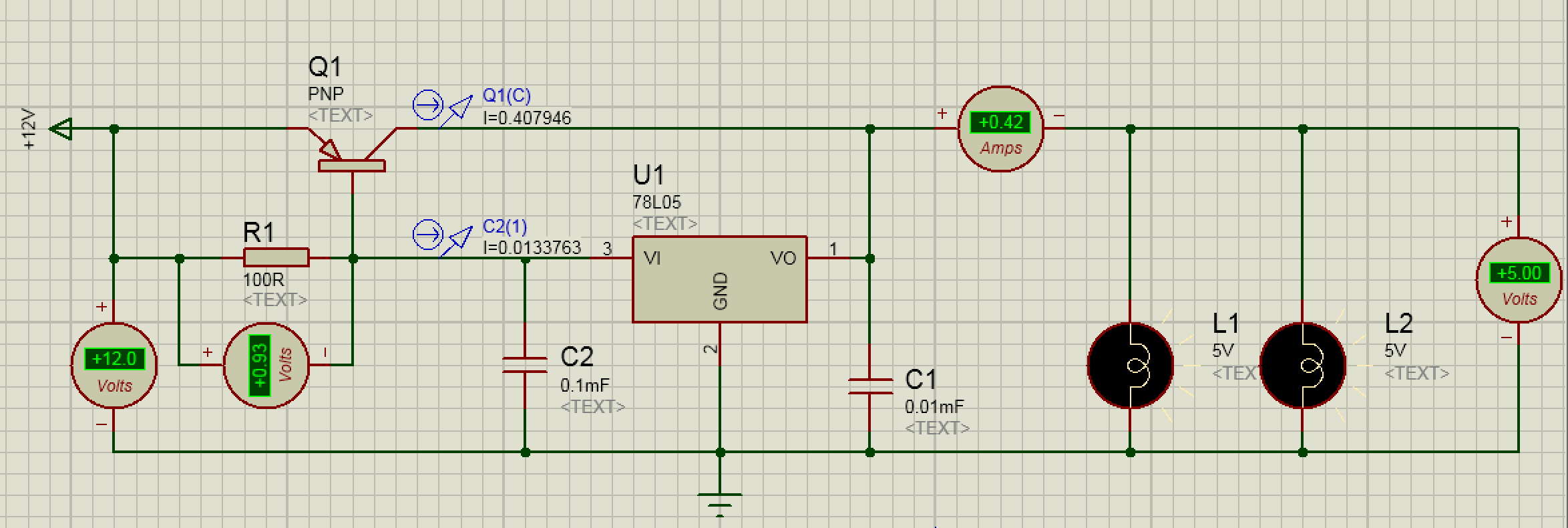

Собрал схему согласно смоделированной, без нагрузки все спокойно, напряжение преобразуется.
под нагрузкой тоже все работает, однако начинает значительно греться транзистор Q1 - поставил S9012 (40V , 500mA)
вроде должен тянуть, но при 100mA греется так, что палец не удержать.
отчего ?
Вероятно выбор транзистора не верный, но как тогда выбирать его ?
Вложения
Screen Shot 2015-09-13 at 2.39.14.png
Аватара пользователя
setar
Site Admin

Сообщения: 9232
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение dccharacter » 13 сен 2015, 04:13

Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4873
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение vvk74 » 13 сен 2015, 10:07

setar писал(а):Напишу в этой теме, чтобы не множить сущности.
Собрал схему согласно смоделированной, без нагрузки все спокойно, напряжение преобразуется.
под нагрузкой тоже все работает, однако начинает значительно греться транзистор Q1 - поставил S9012 (40V , 500mA)
вроде должен тянуть, но при 100mA греется так, что палец не удержать.
отчего ?
Вероятно выбор транзистора не верный, но как тогда выбирать его ?

помимо 40V и 500mА есть еще рассеиваемая мощность вот тут видимо перегруз. Надо либо полигоны на выводы больше делать либо брать больше корпус.
А по первому вопросу сглаживающий конденсатор надо после моста ставить, перед регулятором, иначе регулятор также полуволнами работать будет
vvk74

Сообщения: 124
Зарегистрирован: 08 сен 2009, 20:13
Откуда: Екатеринбург

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение setar » 13 сен 2015, 16:48

посмотрел доку, верно - перегруз по мощности общей, там максимум 0.625W а на нем падает 7V, следовательно максимальный ток всего
0.625/7 = 0.089 А
:(

Добавлено спустя 29 минут 4 секунды:
dccharacter писал(а):http://ww1.microchip.com/downloads/en/AppNotes/00954A.pdf
Важные поправки к этому аппноуту: http://www.designercircuits.com/DesignNote1a.pdf

спасибо, посмотрел - реально понятные и доступные по реализации схемы.
Аватара пользователя
setar
Site Admin

Сообщения: 9232
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение Dmitry__ » 13 сен 2015, 17:10

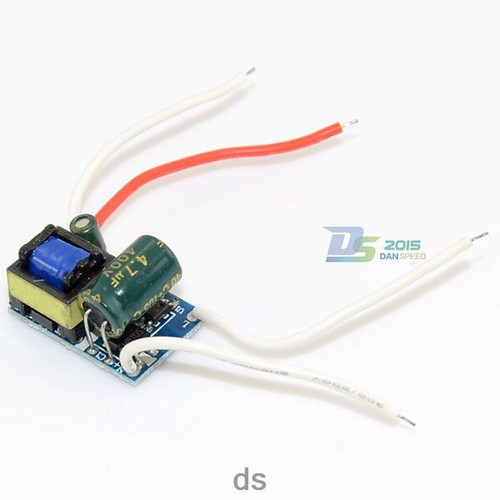

Может стоит посмотреть на драйверы светодиодов 220в 1вт. Они совсем неприлично мало стоят, есть на Юноне. Я себе слабо представляю пайку схемы за цену драйвера в 100р. :) Типа таких:


http://www.ebay.com/itm/1W-Driver-Power-Supply-Converter-AC-220V-Transformer-for-LED-Light-300MA-1-3-1W-/281708757279?hash=item419726811f
http://www.cheapled.ru/drivers.html
Аватара пользователя
Dmitry__

Сообщения: 6018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение Angel71 » 13 сен 2015, 18:36

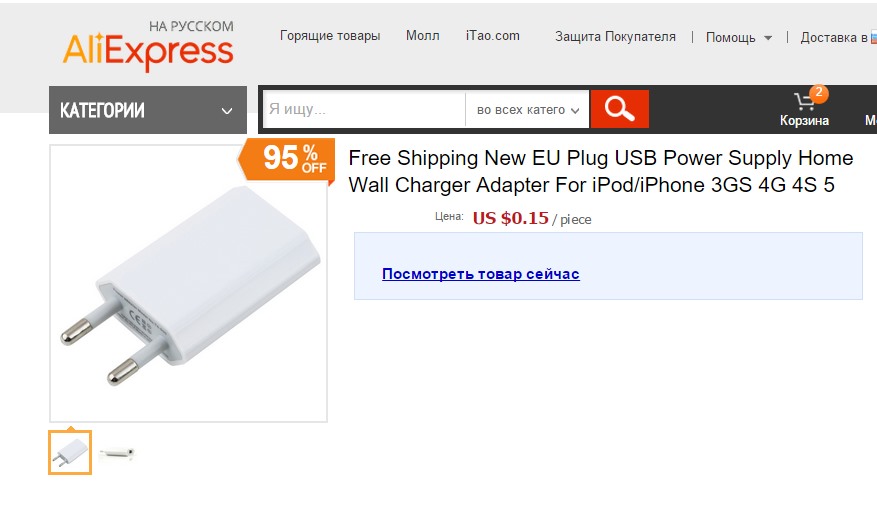

Dmitry__, http://www.aliexpress.com/item/5V-EU-AC-Travel-USB-Wall-Charger-for-iPhone-5-4-4S-for-Samsung-Galaxy-S3/32314608224.html. качество в обоих случаях сами понимаете, не факт какое. вот бы в sip корпусе откопать недорогой блок питания. эх, с ними вообще туго.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение Dmitry__ » 13 сен 2015, 18:39

Angel71 писал(а):Dmitry__

Моя в шоке :shock:
Аватара пользователя
Dmitry__

Сообщения: 6018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение Angel71 » 13 сен 2015, 18:57

у них себестоимость копеечная, просто накрутки и доставка много съедают.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение Myp » 13 сен 2015, 22:36

Dmitry__ писал(а):
Angel71 писал(а):Dmitry__

Моя в шоке :shock:

чота дорого ваще...
я таких 3 штуки купил, просто чтобы потом комунибуть сказать об этом)))
ссылки не даю, лот уже кончился.


внутри пара 3х ногих корпусов, конденсаторы, трансформатор, оптопара, вобщем примитивный импульсник.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15920
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение dccharacter » 13 сен 2015, 23:42

Мур, они взрываются классно
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4873
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Простейший AC-DC 220-5V(3.3V)

Сообщение Angel71 » 13 сен 2015, 23:48

Myp, 15центов это для рейтинга и/или распродажа неликвида. да, взрываются они прикольно, но это общая проблема недорогих с выходом из строя блоков питания. а там как повезёт - может нагнётся, может нет.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
