Dmitry__ писал(а):Но ЗАЧЕМ?????
А isp программирование предусмотрено? DIP - прошлый век, запараллеленные отверстия - кошмар, выглядит все ужасно...

IPS'а нет. Прошивать отдельно, потом вставлять. Вроде уточнял где-то выше.
DIP микросхемы я люблю. Это же первая версия. Все остальное там smd
Уточните пожалуйста, что Вы подразумеваете под фразой "запараллеленные отверстия - кошмар" и "выглядит все ужасно"

Добавлено спустя 1 минуту 39 секунд:

elmot писал(а):надо от дип-корпусов уходить, сразу места будет - завались.

Конечно же да.
Следующую партию сделаю всё на smd и программирование прям на плате предусмотрю.
К лету виднее будет, как всё сейчас получится.

Angst писал(а):Прошивать отдельно, потом вставлять. Вроде уточнял где-то выше.

Вы себе цену программатора с zif панелькой представляете? Да еще если будете шить контроллер >20 раз? Дешевая панелька в плате развалится, цанговая панелька будет убивать ножки микросхемы. Вы программы писАли? Бывает в день до 100 раз перешиваешь контроллер. В вашем случае, это будет не программирование, а прецизионная работа с хрупкими деталями

Angst писал(а):Уточните пожалуйста, что Вы подразумеваете под фразой "запараллеленные отверстия - кошмар"

Чего уточнять? У вас опыт пайки монтажных плат есть? Запараллеленные отверстия на монтажной плате не несут смысловой нагрузки, только занимают лишнее поле. Какая разница куда вы подпаиваете провод, прямо на ножку панельки или на задублированное отверстие? При дефиците отверстий придется убирать металлизацию между дублированными отверстиями.

КУПИТЕ дуину, начните программировать, все вопросы отпадут сами...

Добавлено спустя 1 минуту 46 секунд:
Re: Универсальная обвязка atmega8. Помогите с проверкой схемы.

Angst писал(а):Следующую партию сделаю всё на smd и программирование прям на плате предусмотрю.

Ого, так это получится дуина нано, зачем вы делаете первую партию? Покупайте сразу 2-ю

Dmitry__, по поводу программирования и того, как мне будет удобно это делать, в данной теме речь не идет. Если в день 100 раз контроллер перешивать, то извините, это руки уже не из того места, которыми программный код пишуть.
Про запараллеленные отверстия - понял. Скорее всего вы правы. Уберу.

И убедительно прошу, не надо мне советовать дуины. Они у меня есть. Ничего особенного в них нет.

Dmitry__ писал(а):Ого, так это получится дуина нано, зачем вы делаете первую партию? Покупайте сразу 2-ю

Хах, смешно. Шутку оценил)))))

Angst писал(а):Если в день 100 раз контроллер перешивать, то извините, это руки уже не из того места, которыми программный код пишуть.

Ого, и программу вы не дебажите? Сделано в СССР
Сдаюсь

Angst писал(а):Dmitry__, по поводу программирования и того, как мне будет удобно это делать, в данной теме речь не идет. Если в день 100 раз контроллер перешивать, то извините, это руки уже не из того места, которыми программный код пишуть.

Слушайте Дмитрия - дело говорит.
Я вот дипы терпеть не могу, покупаю в основном TQFP и SOIC-и.
Тут в одном проекте лень было паять разъём под программирование (да и проектов где один и МК использовался одновременно (из-за экономии), так МК в SOIC-е припаял на переходник в разъём PLD/PBD и так перетыкал. Хоть разъёмы удобные были, всё равно весьма накладно его было постоянно перетыкать (то в программатор, то в схему).

а мне выводные деталюжки наоборот опять стали нравиться, для беспаечных макеток самое то. часть деталей по возможности брал сразу и смд и выводные. а тема с этой платой попкорновая.

зачем брать самый ущербный микроконтроллер? там банально мало прерываний


а отсутствие разъёма для программирования просто глупость.

автор, ты угробишь пол года жизни чтобы сделать в итоге жалкое подобие ардуины за 2 бакса

Добавлено спустя 2 минуты 7 секунд:

Dmitry__ писал(а):Вы себе цену программатора с zif панелькой представляете?

может он хочет спаять свой личный программатор с кроваткой и COM портом
будет отвёрткой выковыривать микросхему и переставлять туда сюда.

Myp писал(а):может он хочет спаять свой личный программатор с кроваткой и COM портом

А потом разработает личный usb/com переходник, ужос, ужос

на чуть более дорогих 32u4 есть куча готовых плат. фильтры по питанию, импульсные стабы, сд-карта, 2 кварца, переключением питания и т.д. и самое забавное, на них схемы и печатки есть.

Гыг, решил разглядеть картинку платы
Стандартные ошибки новоделов печатников:
1) На землю кварца нельзя больше ничего вешать, только конденсаторы кварца.
2) Дорожки проходят очень близко от смд компонентa R6 и отверстия от R5.
3) Кварц может не влезть в плату из-за близости к корпусу панельки.
4) Крепежные отверстия отломают углы плат, а шляпки винтов коротнут на землю.
5) 1-й пин микросхем делается квадратным (ключ).
фтопку......

Dmitry__ писал(а):

Myp писал(а):может он хочет спаять свой личный программатор с кроваткой и COM портом

А потом разработает личный usb/com переходник, ужос, ужос

Я разрабатывал
https://sourceforge.net/projects/stm32l-usb-uart/files/

Ну хочет человек по граблям на велосипеде поездить, чо взъелись-то все?

elmot писал(а):Я разрабатывал

Я тож

Приобрел как=то горсть тинек. Очень удобно для всяких мелочей типа светильников, открывашек для окон и т.д. Ставлю без какой либо обвязки. Работает пятилетками и даже часы не сбиваются от внутреннего кварца.

Всем спасибо за комментарии и советы. В итоге плату доработал.
Dmitry__, отдельное спасибо за замечания по разводке. Eagle при тестировании ошибок не выдает вроде. на всякий случай у всех отверстий металлизацию увеличил, мало ли, позиционирование свёрел не точное будет на производстве.
И, собственно на atmega328 таки внимание обращу, к тому же у нее пины одинаковы. Как только все восьмерки добью, так сразу.

elmot писал(а):Заказать можно тут(лучше бы уменьшить до 50 мм):
http://www.seeedstudio.com/service/index.php?r=pcb

Уменьшил до размеров 50х50 и заказал на seeedstudio.com )

Надеюсь, что на почте не потеряют.
Всем добра! ^^

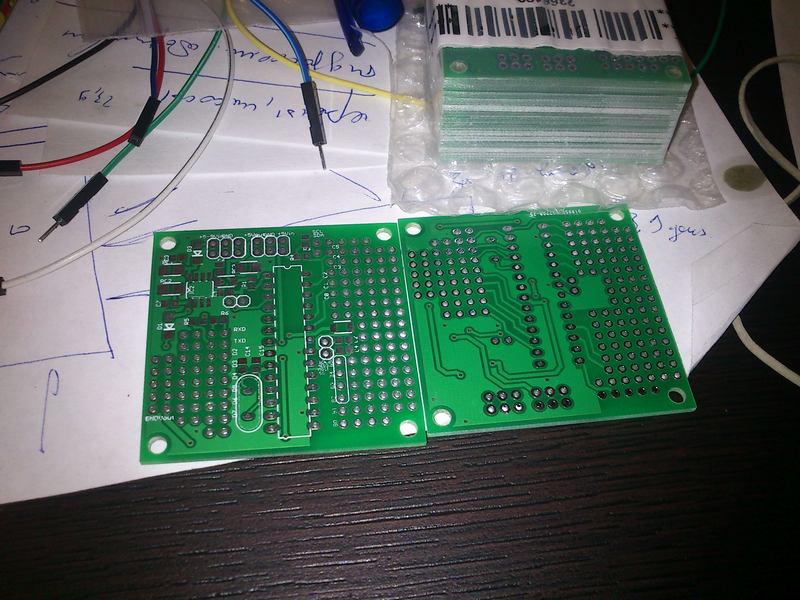

Сегодня получил посылку от seeedstudio.com
Платы 5х5.
Прозвон показал, что никакие дорожки не пересекаются там где не надо.
Все элементы подходят к посадочным местам и не задевают друг друга.
Как только будет немного свободного времени смонтирую всю обвязку и протестирую что получилось.
