Вопрос по блоку питания

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Вопрос по блоку питания

Сообщение radonv » 05 июн 2006, 18:41

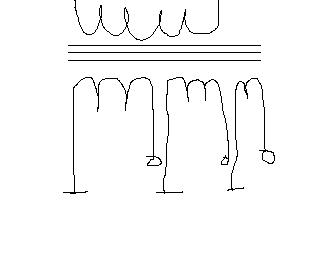

Есть у меня трансформатор от телика. В его уже видели.
Там несколько обмоток. Как узнат где в обмотках ноль (масса) и обьеденить массы этих обмоток. :D
Вложения
Windows BMP Image.JPG
Windows BMP Image.JPG (8.69 КиБ) Просмотров: 1772
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение -= Александр =- » 05 июн 2006, 20:52

Методом научного тыка...
А вообще разве есть разница? Я всегда их от балды одним концом соединял и все прекрасно работало. Ток-то переменный, после диодного моста картинка получается везде одинаковая.
:wink:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Vovan » 05 июн 2006, 21:09

Ну имеется ввиду, наверное, следующее: меряем напряжение на 1-й и 2-й обмотке, соединяем любые два конца этих обмоток (накоротко) и меряем напряжение на оставшихся двух, если оно равно U1-U2 значит попал, если оно U1+U2 - мимо, поменять один конец любой катушки... Ну и так же с остальными....
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение radonv » 05 июн 2006, 22:50

если напряжение складывается то неправильно
а если отнимкется то сё Окей???
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение radonv » 05 июн 2006, 22:53

а вот если у меня на выходе катушки 6.5 В
как его уменьшить (например) до 3.5, не перематывать же катушку.
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение Vovan » 05 июн 2006, 23:15

если напряжение складывается то неправильно
а если отнимкется то сё Окей???

Если складывается, то получается последовательное включение катушек начало>конец>начало>конец, можно конечно... Но если требуется конкретно, то начало>конец><конец<начало... т.е. напряжение на "началах" = U1-U2.
а вот если у меня на выходе катушки 6.5 В
как его уменьшить (например) до 3.5, не перематывать же катушку
уменьшить переменное напряжение можно только перемотав катушку или включив дополнительный трансформатор 6,5х3,5v... Или преобразователь... Можно ещё, наверное, если регулировку напряжения сделать по входу трансформатора... Если необходимо уменьшить ужЕ постоянное напряжение, то это можно, например, стабилизатором (можно и регулируемым) схем на них везде очень много (в поисковик: регулируемый стабилизатор, регулируемый источник тока и т.п.)
ЗЫ: а зачем такое 3,5V переменка? Не забывай что выпрямленное напряжение изменится, а величина его зависит от того чем выпрямляешь (однополупериодным, двухполупериодным выпрямителем) Поэтому прежде чем добиваться какой-либо величины переменного напряжения, нужно знать величину постоянки и характер выпрямителя, а может и стабилизатора, а уже затем строить переменку нужной величины...
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение radonv » 05 июн 2006, 23:23

L296, L49, LM257, MC3, TL497 серии
это и есть те самые регуляторы
Вложения
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение radonv » 05 июн 2006, 23:24

а как они вообще работают?
Выложите схемы, пожалуйста!!!
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение radonv » 05 июн 2006, 23:36

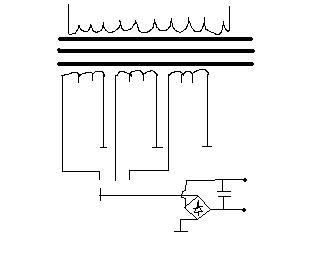

ДЫК мне и нужен выпрямитель и фильтр для трансформатора
на нем около 12 обмоток, и чтобы можно было ток и напряжение регулировать.

Пока вот что в мыслях --- самое принципиальное
Вложения
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение radonv » 05 июн 2006, 23:50

что за микруха такая cd6650
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение Johnny Bravo » 06 июн 2006, 10:33

Все БП работают по след. схеме: Трансформатор->выпрямитель->фильтр->стабилизатор.
Выпрямитель лучше двухтактный мосовой(схема Греца). Помойму сборка называется КЦ, можно и просто 4 диода.
Фильтр для снижения пульсации - можно одним электролитом обойтись.
Стаб естесно для постоянства вых. параметров. Можно хоть КРЕНы или аналоги.
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение radonv » 06 июн 2006, 11:07

radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение radonv » 06 июн 2006, 11:19

А ЧТО ЕСЛИ ИСПОЛЬЗОВАТЬ стабилизаторы на транзисторах
http://qrx.narod.ru/bp/ur_sn.htm
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение avr123.nm.ru » 06 июн 2006, 11:20

Если хотите и есть время - почитайте пожалуйста 1-ю страницу моего курса "как сделать электронное устройство" и сделайте так же.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Vovan » 06 июн 2006, 11:33

ДЫК мне и нужен выпрямитель и фильтр для трансформатора
на нем около 12 обмоток, и чтобы можно было ток и напряжение регулировать.

http://vksn.narod.ru/power/r384p.html
http://www.cxem.net/pitanie/5-132.php
http://www.masterkit.ru/main/set.php?num=298
http://sxemi.home.nov.ru/newfile28.html
и т.д.
PS: а ещё и ток регулировать???
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm
