Вопрос по блоку питания

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Сообщение avr123.nm.ru » 06 июн 2006, 11:40

-= Александр =- писал(а):Я всегда их от балды одним концом соединял и все прекрасно работало.

Ток-то переменный, после диодного моста картинка получается везде одинаковая.
:wink:


да-а-а-а .......
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Johnny Bravo » 06 июн 2006, 13:24

"Нифига!!! се."
Не пойму такого удивления?!

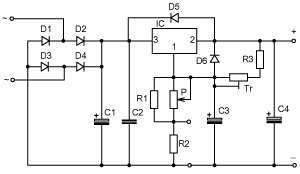

В наборе мастера (ссылка Vovan'а) и используется схема Греца (D1-D4). Вполне хорошая схема простого БП. Можно что-то вроде сделать, только на защитных диодах (D5-D6) лучше не экономить.

"А ЧТО ЕСЛИ ИСПОЛЬЗОВАТЬ стабилизаторы на транзисторах"
А к чему его подключать будем?
Вложения
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение radonv » 07 июн 2006, 08:56

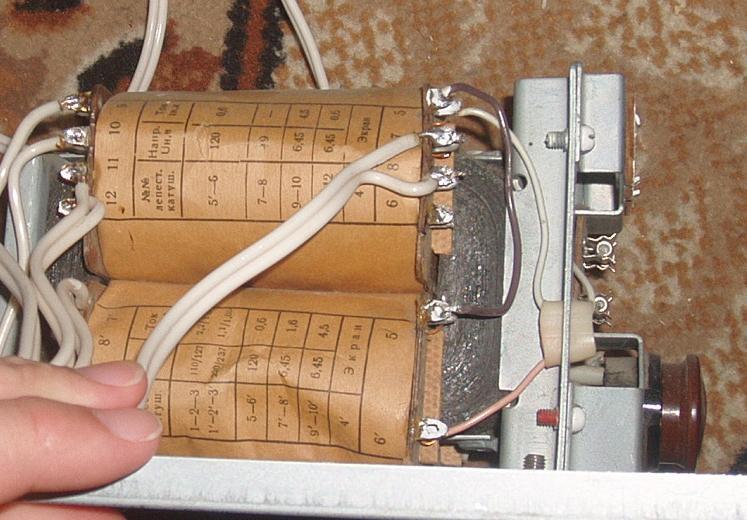

Трансфоматор от лампового телика
на нем 8 обмоток есть
6,5В на 0.5А и 4.5А
120в на 0.5А
почему где 49В не указан ток
В принципе я соединю две по 6.5 получу
~12-13 с током 0.5А
Вложения
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение dx40 » 07 июн 2006, 11:35

И такую дуру ради 0.5 А ??? Купи нормальный готовый трансформатор. Рекомендую ТПК - небольшие, абсолютно бесшумные (полностью залиты) или ТТП - минимальные размеры и вес.

Стоят недорого. Подробнее тут
http://www.chipdip.ru/library/files/109 ... 464232.pdf

Или накрайняк китайский блок питания.
Аватара пользователя
dx40

Сообщения: 201
Зарегистрирован: 27 янв 2005, 11:49
Откуда: Мск

Сообщение radonv » 07 июн 2006, 12:15

Думаю его перемотать.
Но там есть 6.5В на 4.5 А
Куда мне блок больше 2х Ампер
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение radonv » 07 июн 2006, 12:22

А какова разность потенциалов между небом и землей
в момент извержения молнии?
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение Johnny Bravo » 07 июн 2006, 17:22

radonv писал(а):А какова разность потенциалов между небом и землей
в момент извержения молнии?

А что, хотите ее в кондер и разряжать по-маленьку, вместо трансформаторов всяких? :D
Вроде едницы-сотни МВ.
А теперь по теме - можно как dx40 сказал, если габариты важны. Но судя по тр-ру который у тя есть... лучше почти готовый БП от компа взять.
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение radonv » 07 июн 2006, 17:36

Купить нормальный БП не проблема. Протсо опыту хочется понабраться. А где набираться; у вас.
Так вот.

Если соединю параллельно две обмотки 6В, 0.5А
получу 6В 1А -это нормально или ток нужен больше
(относит магазинных БП).
Потом соединю последовательно две обмотки  6В, 4.5А
получу 12В, 4.5А так :?:
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение -= Александр =- » 07 июн 2006, 20:06

avr123.nm.ru писал(а):
-= Александр =- писал(а):Я всегда их от балды одним концом соединял и все прекрасно работало.

Ток-то переменный, после диодного моста картинка получается везде одинаковая.
:wink:


да-а-а-а .......


Ну, имеется ввиду что каждое напряжение выпрямляется и стабилизируется отдельно, а потом все земли в кучу. Иначе переключение грубое очень будет...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Alexder1 » 10 июн 2006, 18:03

radonv писал(а):А ЧТО ЕСЛИ ИСПОЛЬЗОВАТЬ стабилизаторы на транзисторах
http://qrx.narod.ru/bp/ur_sn.htm

Собирал в свое время такую схемку... Мне не понравилось... Не понравилось управляющим транзистором, ИМХО - слабоват будет!
Да и надо еще вводить защиту по току. Лучший вариант - БП от компьютера.
Alexder1

Сообщения: 83
Зарегистрирован: 25 май 2006, 17:39
Откуда: Мончегорск

Сообщение avr123.nm.ru » 10 июн 2006, 18:26

-= Александр =- писал(а):
avr123.nm.ru писал(а):
-= Александр =- писал(а):Я всегда их от балды одним концом соединял и все прекрасно работало.

Ток-то переменный, после диодного моста картинка получается везде одинаковая.
:wink:


да-а-а-а .......


Ну, имеется ввиду что каждое напряжение выпрямляется и стабилизируется отдельно, а потом все земли в кучу. Иначе переключение грубое очень будет...  :roll:


ну вы вааащеее ...

Есть же разница

"от балды одним концом"  или

"после выпрямителей + к -  "
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение -= Александр =- » 13 июн 2006, 17:25

Ну блин, для меня это интуитивно понятно что выпрямлять и стабализироваить надло каждое отдельно. Был усталый  и так не подумав и написал... Плохой из меня учитель...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение avr123.nm.ru » 13 июн 2006, 17:52

странно как-то.

ИМХО лучше сфазировать обмотки и сделать выпрямитель и стабилизатор.

Или диодами и стабилизаторами дом завален ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение radonv » 04 июл 2006, 22:27

в каком смысле завален?
Я просто хочу получить побольше опыта, чем труднее тем лучше :D
И ещё мне нужно питать ATmega16...

или все такаи взять АТ блок???
radonv

Сообщения: 91
Зарегистрирован: 14 окт 2005, 22:31

Сообщение avr123.nm.ru » 05 июл 2006, 13:36

radonv писал(а):в каком смысле завален?


в мысле поста на который я ответил
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
