нужна помощь в схемотехнике

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: нужна помощь в схемотехнике

Сообщение hadok » 06 май 2014, 15:45

Duhas писал(а):за такую разводку земли на плате МК надо бить ногами... ну или учить как делать правильно.
все что красное - режем дорожки
все что синее - перемычки по земле, толщину провода среднюю, чтоб не ниточки, но и без фанатизма.
все что желтое - керамические кондеры на ноги МК.. паяем прям на ноги с обратной стороны платы.


в следующий раз пинайте форум перед тем как травить платы )


Лучше учить :)) тольк, пардон, насчет цветов не понял, это на моей схеме? Там вроде нет желтого.
Платы не травились, это был эксперимент - лазерная гравировка.
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: нужна помощь в схемотехнике

Сообщение Duhas » 06 май 2014, 15:54

ай. я балбес, не вставил картинку )

«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: нужна помощь в схемотехнике

Сообщение hadok » 06 май 2014, 15:57

а имеет значение, что сплошные области у меня ни к чему не подкючены? это просто для экономии времени прожигания лазером я оставил пустые участки.

Желтым показаны места , куда впаять кондеры, правильно?
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: нужна помощь в схемотехнике

Сообщение avr123.nm.ru » 06 май 2014, 16:31

Duhas писал(а): пинайте форум
а если форум пнет в ответ?!

Добавлено спустя 1 минуту 48 секунд:
hadok писал(а): лазерная гравировка.
отлично! какой станок или параметры лазера?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: нужна помощь в схемотехнике

Сообщение Duhas » 06 май 2014, 16:37

hadok писал(а):а имеет значение, что сплошные области у меня ни к чему не подкючены?
так я и нарисовал их подключение к GND синими перемычками

hadok писал(а): места , куда впаять кондеры, правильно?
да, это между ножками VCC и GND если я ничего не напутал на плате
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: нужна помощь в схемотехнике

Сообщение hadok » 06 май 2014, 16:42

Платы делал на фирме вот на таком лазере http://www.newlaser.ru/laser/lc/minimarker2.php за все платы отдал что-то около 8-10 долларов. Единственная сложность- после резки обрабатывал кислотой, что съела мелкие вкрапления (брызги) меди.

Хм, ну смысл переделок я понял, попробую сегодня-завтра допаять. Кстати, а номинал кондеров какой?
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: нужна помощь в схемотехнике

Сообщение Duhas » 06 май 2014, 16:45

от 0.1 до 1 uF, что есть.. есть есть единицы микрофарада - пусть будут они, если нет мелочевки.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: нужна помощь в схемотехнике

Сообщение hadok » 06 май 2014, 16:52

И, если не сложно, объясните мне смысл этих переделок: кондеры между +- МК для чего? Пустые зоны вешаем на землю, для чего. Мне важно разобраться так сказать :)
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: нужна помощь в схемотехнике

Сообщение Radist » 06 май 2014, 22:10

Вам срочно надо найти и прочитать две книги (для начала): Хоровиц и Хилл "Искусство схемотехники" и Роберт Пиз "Поиск неисправностей ..." точное название не помню. Они всяко лучше объяснят, чем мы.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: нужна помощь в схемотехнике

Сообщение Duhas » 07 май 2014, 09:50

пустые места, они же "заливка", они же полигоны, удобно подключать к земле, порой вообще все свободное место заливать землей..

кондеры на ногах - МК устройство цифровое, а последние потребляют ток в основном импульсами, чтобы эти импульсы на ходили по длинным (особенно как у вас) дорожкам-антеннам и не создавали помех, а также чтобы у МК всегда рядом был источник напряжения с низким внутренним сопротивлением.

вообще желательно чтобы все земляные выводы МК были собраны на землю около МК, туда уже подключаются питание и нагрузки, желательно одной дорогой питание и одной все нагрузки.

вообще надо погуглить правила разводки печатных плат..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: нужна помощь в схемотехнике

Сообщение hadok » 09 мар 2015, 13:42

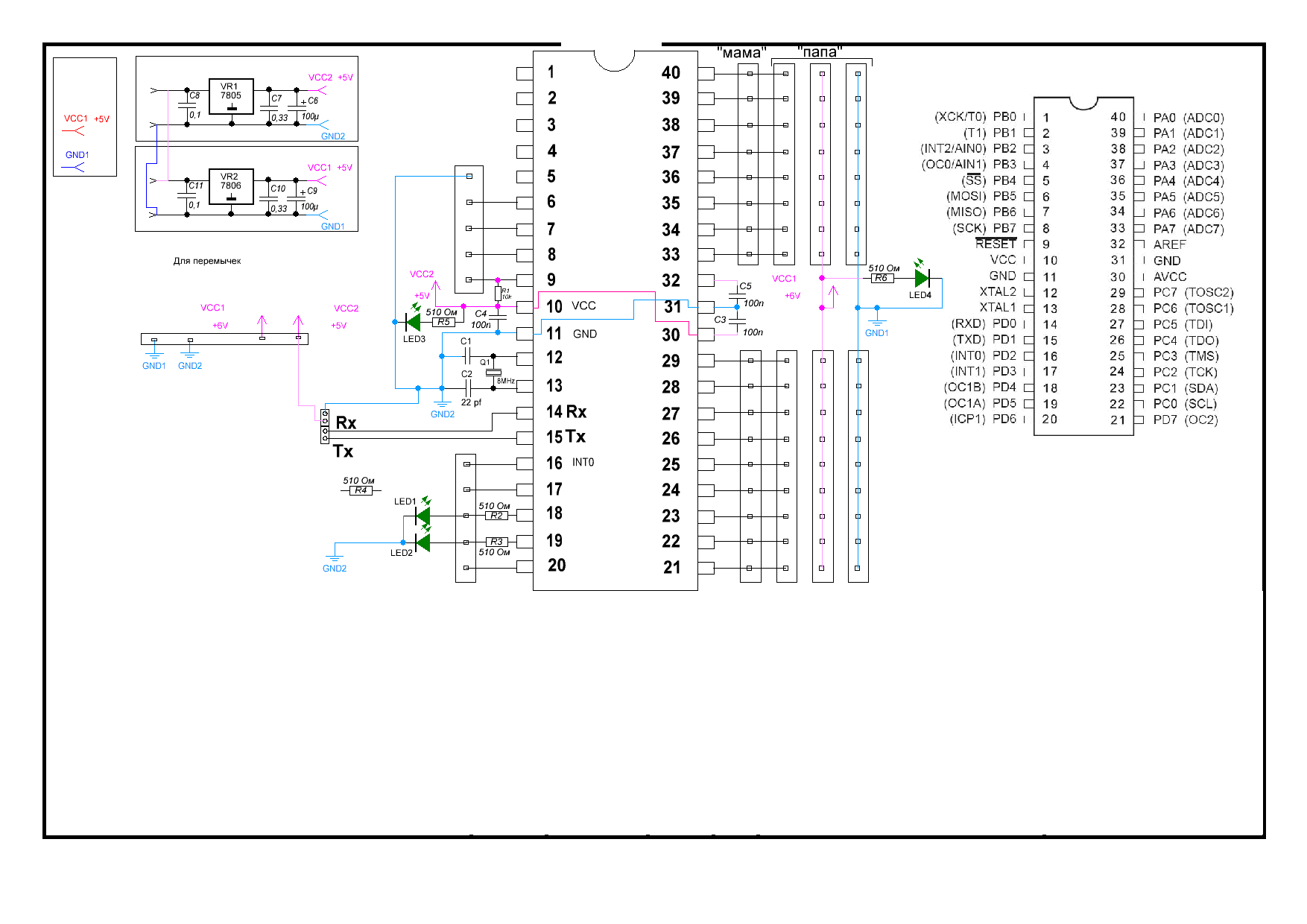

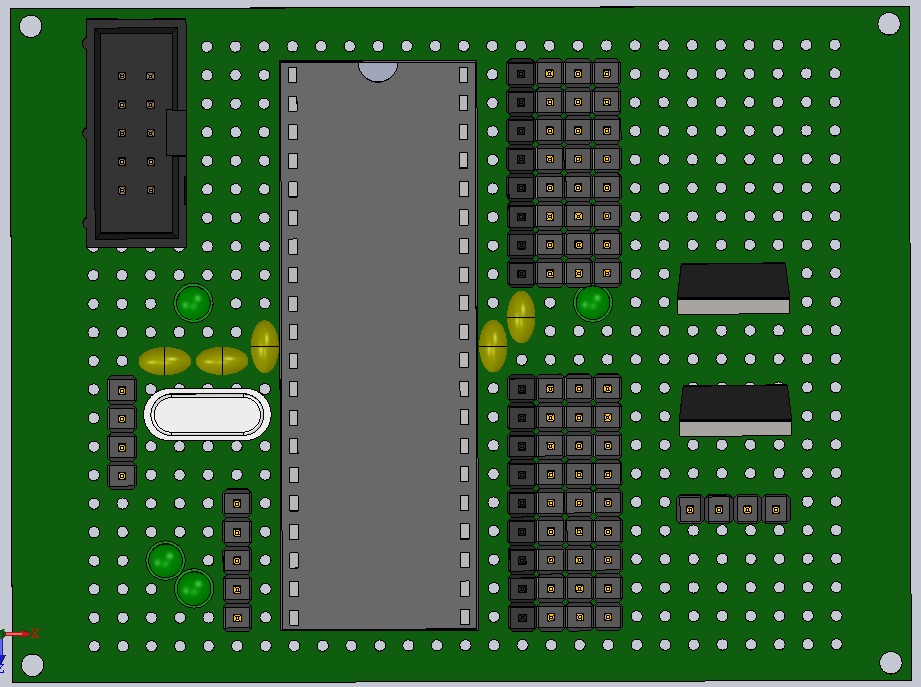

Прошу просмотреть еще одну схему для управления сервоприводами. Какие рекомендации или исправления предложите? Собирать планирую пока на монтажке.
Вложения
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: нужна помощь в схемотехнике

Сообщение Duhas » 10 мар 2015, 09:05

никаких 7806 в питании серв, взорвется нафиг. у вас от чего будет питаться конструкция?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: нужна помощь в схемотехнике

Сообщение hadok » 10 мар 2015, 12:54

Питание от аккумулятора 6 в, возможно и больше 7,4 например.
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида

Re: нужна помощь в схемотехнике

Сообщение Duhas » 10 мар 2015, 13:03

сервы вроде бы держат до 7.2, стабилизатор на 7806 не вариант, только если импульсник хотя бы на пару ампер.

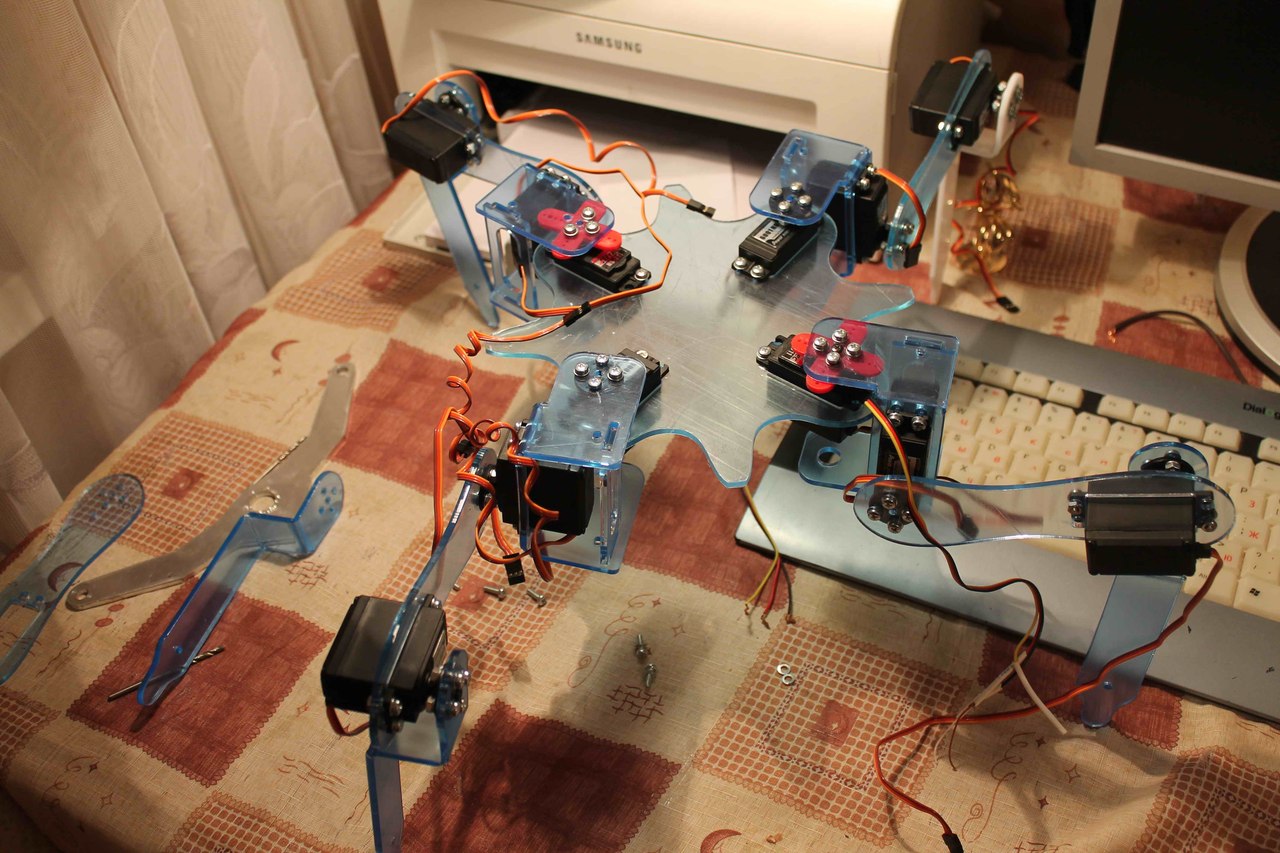

может я и не прав, у вас что за конструкция и какие сервы?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: нужна помощь в схемотехнике

Сообщение hadok » 10 мар 2015, 13:33

Сервы Power HD 6001MG

Написано что 7 кг/см - потестил одну - еле выдает 3 кг
Вложения
HD-6001MG.pdf
(370.6 КиБ) Скачиваний: 0
Аватара пользователя
hadok

Сообщения: 166
Зарегистрирован: 06 июн 2005, 02:27
Откуда: Минск, Лида
