Управление DC-мотором 24V 60A

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Управление DC-мотором 24V 60A

Сообщение Dizayner » 12 сен 2013, 17:27

---
Последний раз редактировалось Dizayner 20 июн 2014, 06:33, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Управление DC-мотором 24V 60A

Сообщение Dmitry__ » 12 сен 2013, 17:57

На такие токи дешево не будет (если не самоделка).
Гуглить "регулятор хода коллекторный 24v", для удешевления можно + "без реверса".
Набирает популярность рынок контроллеров электроскутеров и вело.
http://www.teslamotors.by/motors.html
с педалью:
http://www.amazon.com/Curtis-FP-6-Throt ... B00BNVLOIM
или так :)
http://images.yandex.ru/yandsearch?text ... h-598-pd-1

Добавлено спустя 5 минут 27 секунд:
И да, выкиньте свинцовые аккумы, это не машинка для таранов, а кувалда :)
Li-fe - наше ффсе! Или литий-полимерный.
Аватара пользователя
Dmitry__

Сообщения: 6050
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Управление DC-мотором 24V 60A

Сообщение Dizayner » 12 сен 2013, 18:04

---
Последний раз редактировалось Dizayner 20 июн 2014, 06:33, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Управление DC-мотором 24V 60A

Сообщение Angel71 » 12 сен 2013, 19:04

ремонт ремонтом, а вы ещё упомянули вариант с ездой за пределами "сетки и пола". что как? электромагнитное реле это просто электромагнит, замыкающий между собой 2 и более контактов. та же кнопка, только с электромагнитом. что будет, если вы через тонюсенький проводок, допустим в 0.1мм пропустите пол килловата? про шим уже упоминал понятия не имею, какие тонкости с мощными реле. но, если там так же, как и всякими приколами совковой проводки, с обычными ширпотребно-говёными удлинителями розеток, лампами, светильниками,... то при плохом контакте в лучшем случае контакты постепенно обугливаются или горит электроника (вольтметры в розетках или электроника ламп), в худшем плавит как минимум пластиковые корпуса или вообще со спецэффектами последствия, вплоть до пожарных.
если вы про твердотельное, так поройтесь в сети - полно описаний реле на всяких симисторах, тиристора, транзисторах или на чём там их ещё делают. знакомый на днях себе для переменного делал реле на несколько сотт ватт, для нагревателя самодельной паяльной станции. мелкая платка, самое дорогое это толи тиристор, толи симистор + опто чего-то там, остальное это всё копеечный обвес. в итоге вместо 40-50$ за реле в укр. магазинах и вместо 8-10$ по опту на алибабе, вышло ему вся платка примерно в 6$ при покупке всего этого хозяства поштучно и по рознице.
последняя схема к мотору никакого отношения не имеет - этот хилый стабилизатор вытянет примерно не более 50 ватт и то не факт, что без радиатора. т.е. оно только для какой-то там маломощной электроники. почему она выгорела это другой вопрос. может действительно из-за сырости, а может электроника на самом деле немного больше потребляет и стабилизатор просто не выдержал. может ещё что-то где-то частично или полностью накрылось и угробила стабилизатор. для замены шукайте стабилизаторы на lm2596, они копеечные. а такой предохранитель это вполне нормально - без внешних транзисторов такие стабы выдают максимум 2а (с радиатором 3а) и то непри максимальных напряжениях (хз, сколько ватт они максимум тянут). зачем там упомянутый вами 2577 (повышающий) понятия не имею. может у них понижающе-повышающий, тогда приведеная схема явно левая. или может вы очипятились. эсли этот стабилизатор и есть та самая "электроника", так вышедшее из строя реле вполне легко может выпалить этот стабилизатор и предохранители тут просто бесполезны.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Управление DC-мотором 24V 60A

Сообщение HarryStar » 12 сен 2013, 22:10

Нормальный ток потребления 60А. У меня столько потребляет р/у лодка 90 см длиной, а она весит всего 2.5 кг. А тут машинка приличная да еще 1-2 человека. 60А еще маловато.
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Управление DC-мотором 24V 60A

Сообщение Dizayner » 12 сен 2013, 22:34

---
Последний раз редактировалось Dizayner 20 июн 2014, 06:34, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Управление DC-мотором 24V 60A

Сообщение Dmitry__ » 12 сен 2013, 22:45

Dizayner писал(а):-спасибо, дороговатое решение вопроса

Давай я поищу за тебя :wink:
http://samodelkin.komi.ru/electron/shim3.html
http://samodelkin.komi.ru/electron/shim_doc.doc
http://radioskot.ru/forum/2-1300-1

А теперь сложно, да? :)
Аватара пользователя
Dmitry__

Сообщения: 6050
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Управление DC-мотором 24V 60A

Сообщение Angel71 » 12 сен 2013, 22:50

HarryStar, нашли, что сравнивать. чего сразу не вспомнили про небольшие моторчики для квадриков? :pardon: помещающийся в руке, легко может быть с мощностью в 5-7квт.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Управление DC-мотором 24V 60A

Сообщение Dizayner » 12 сен 2013, 23:10

---
Вложения
Последний раз редактировалось Dizayner 20 июн 2014, 06:34, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Управление DC-мотором 24V 60A

Сообщение CyberLab » 13 сен 2013, 01:00

HarryStar писал(а):Нормальный ток потребления 60А. У меня столько потребляет р/у лодка 90 см длиной, а она весит всего 2.5 кг. А тут машинка приличная да еще 1-2 человека. 60А еще маловато.

Вполне реально если редуктор с большим передаточным числом
Аватара пользователя
CyberLab

Сообщения: 280
Зарегистрирован: 02 фев 2013, 12:50
Откуда: Москва

Re: Управление DC-мотором 24V 60A

Сообщение Dmitry__ » 13 сен 2013, 04:06

Dizayner писал(а):а так-же обратил внимание что в схемах параллельно электродвигателю стоят диоды, для чего они? может в моем случае возникли проблемы из-за отсутствия этих диодов ?

Ты бы хоть ссылки почитал :)
В первой ссылке:
При использовании в качестве нагрузки электродвигателя его необходимо заблокировать демпферным (фиксирующим) диодом с параметрами в два раза превышающими напряжение питания и в два раза ток нагрузки. Например 150EBU02 или изготовить сборку из диодов КД213, исходя из тока нагрузки. Работа устройства без этого диода практически невозможна, а иногда приводит к выходу из строя мощных силовых транзисторов, их чрезмерному перегреву. Диод (диоды) также необходимо поместить на теплоотвод.Но здесь не требуется радиатор больших размеров.Достаточно платины размером 30 кв.см.

Лучше купи регуль, поверь, это дешевле обойдется, слишком мало у тебя знаний в этом вопросе :pardon:

Добавлено спустя 14 минут 39 секунд:

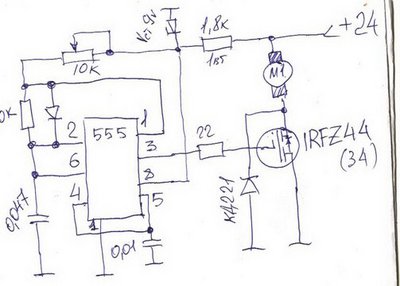

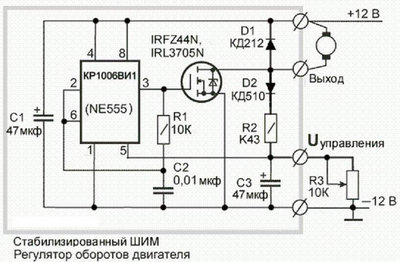

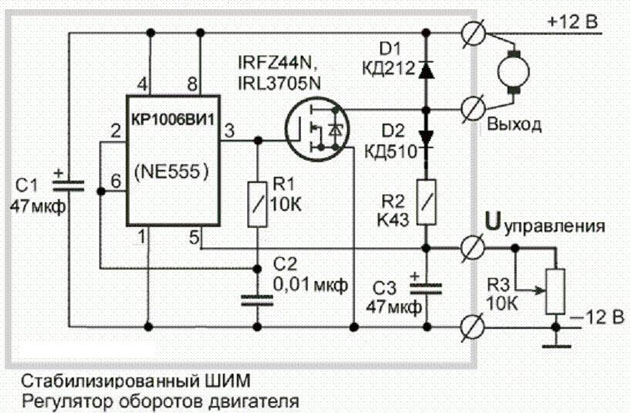

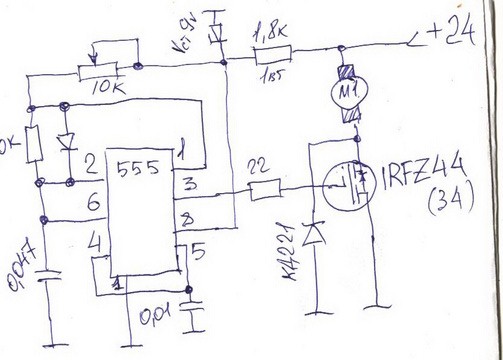

На твоих последних картинках - хлам полный. В первой картинке что-то странное с U управления, слишком большой переменный резистор для слишком низкоомного r2 (да и вообще бред). На 2-й картинке, которая от руки нарисована, кд221 дублирует встроенный диод транзистора и ничего не делает, а вот противо ЭДС двигателя наоборот много чего сделает, сначала нагреет полевик (сьеданием энергии ЭДС стабилитроном транзистора), а потом спалит все нахрен. :)
Купи регуль, а, я это уже говорил :D
Аватара пользователя
Dmitry__

Сообщения: 6050
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Управление DC-мотором 24V 60A

Сообщение Romeo » 13 сен 2013, 04:10

Dmitry__ писал(а):Купи регуль, а, я это уже говорил :D

+1
Аватара пользователя
Romeo

Сообщения: 310
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Управление DC-мотором 24V 60A

Сообщение Dizayner » 13 сен 2013, 18:14

---
Последний раз редактировалось Dizayner 20 июн 2014, 06:35, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания

Re: Управление DC-мотором 24V 60A

Сообщение Dmitry__ » 14 сен 2013, 01:41

Как бы тебе ответить...
Вот я всегда думал что Angel71 - зануда :crazy: , а сейчас мне надо отвечать тебе как это делает он. Т.е. я старею на этом форуме и меня начинают бесить одинаковые вопросы ни о чем...
Ну смотри, китайцы могли забыть поставить диод, но мы до сих пор не знаем про что ты вообще говоришь. Например, если у китайцев регулятор с комплементарной парой транзисторов в регуляторе, то скрипач диод не нужен, его функцию выполняет верхний транзистор регулятора. Давай уже, забудь что кто-то украдет у тебя бизнес, договаривай, фоткай, выкладывай сюда, задавай более конкретные вопросы по конкретным модулям. Иначе все будет в ключе как выше :pardon:
Аватара пользователя
Dmitry__

Сообщения: 6050
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Управление DC-мотором 24V 60A

Сообщение Dizayner » 16 сен 2013, 01:16

---
Последний раз редактировалось Dizayner 20 июн 2014, 06:35, всего редактировалось 1 раз.
Dizayner

Сообщения: 148
Зарегистрирован: 26 дек 2005, 01:36
Откуда: Иордания
