Вопрос к электронщикам.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Вопрос к электронщикам.

Сообщение Kanoka » 02 апр 2006, 18:38

Господа, кто возмется проверить правильность разводки печатной платы без принципиальной схемы?
Плата контроллера на 26 Тини.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение AlphA » 02 апр 2006, 20:42

Довольно странный запрос. А критерий правильности оценивать относительно чего, если принципиалки нет? Может я подумаю, что у вас там, например, ошибочно 220 к МК подведено, а на самом деле, это так задумано самоуничножение... :)

Хотя бы детальное описание в студию...
AlphA

Сообщения: 111
Зарегистрирован: 21 апр 2005, 01:19
Откуда: Екб

Сообщение Kanoka » 02 апр 2006, 21:01

В студию пока рано :) А вот на мыло скинуть могу.
А критерий правильности оценивать относительно чего

Относительно логики и прописных истин. Я сам в электронике далеко не гуру, схемы делаю на угад, по принципу "вроде так должно работать". И бывает обидно когда уже в готовых печатных платах обнаруживается ошибка, хотя до сих пор каким то чудом все получалось нормально, но так не может продолжаться вечно :)
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение lebaon » 03 апр 2006, 13:49

почему :)  :?:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение AlphA » 03 апр 2006, 14:54

И бывает обидно когда уже в готовых печатных платах обнаруживается ошибка, хотя до сих пор каким то чудом все получалось нормально


Может имеет смысл сначала собирать (паять) на макете?
AlphA

Сообщения: 111
Зарегистрирован: 21 апр 2005, 01:19
Откуда: Екб

Сообщение Deimos » 04 апр 2006, 12:51

Относительно логики и прописных истин. Я сам в электронике далеко не гуру, схемы делаю на угад, по принципу "вроде так должно работать". И бывает обидно когда уже в готовых печатных платах обнаруживается ошибка, хотя до сих пор каким то чудом все получалось нормально, но так не может продолжаться вечно Smile


Но принципиальная схема всеже есть(хотя бы в голове), или печатная плата рисуется сразу и от руки?
По принципиальной всеже легче ошибки искать.
Аватара пользователя
Deimos

Сообщения: 15
Зарегистрирован: 12 янв 2006, 17:41
Откуда: г.Апатиты Мурманская обл.

Сообщение Kanoka » 04 апр 2006, 14:27

В общем дальше рассуждений о нужности принципиальной схемы дело вероятно не пойдет :)

Посмотрите, может попадутся на глаза явные ошибки.

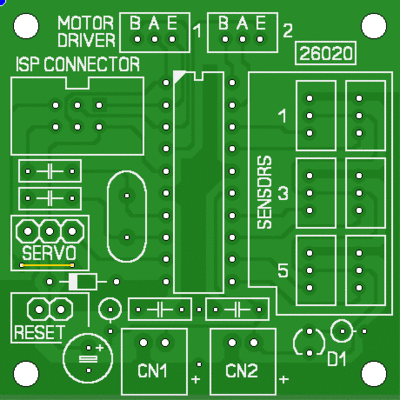

Контроллер Tiny26, два разъема вверху для двух драйверов двигателей, по одному ШИМу на каждый. Два питательных разъема внизу запаралелены для того что бы от платы контроллера питание можно было пустить дальше, например к тому же драйверу.

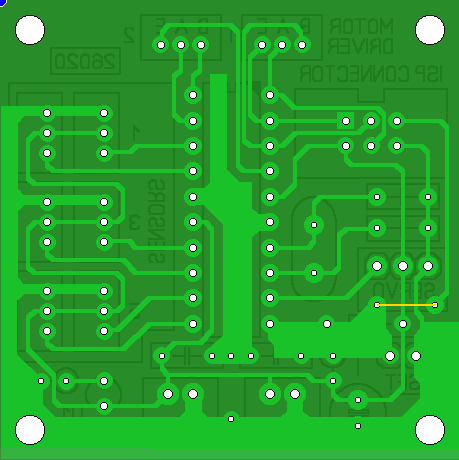

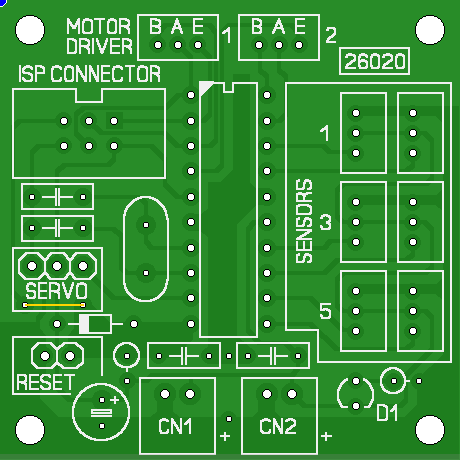

Первая картинка вид со стороны дорожек, вторая ? со стороны монтажа (плата односторонняя)
Вложения
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение lebaon » 04 апр 2006, 14:43

вроде нормально, :)  ,
а все таки , почему принципиалку не выложить :?:  :wink:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение Kanoka » 04 апр 2006, 15:11

Дык была бы выложил конечно.
Я программки не найду удобной для рисования схем, поэтому приходится в Илюстраторе, получается красиво но долго.

Основные опасения у меня в правильности Reset-а, чё то я там накрутил, и сам не понял чё :)
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение EdGull » 04 апр 2006, 15:17

без схемы конечно тяжко, но для начала:
1. кварцевые кондеры на землю включены не правильно, нельзя их землю через всю платы вести.
2. че-то я не наше где питание на проц заводится.
3. все ноги I/O через 100 ом резисторы, для пущей устойчивости
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение Kanoka » 04 апр 2006, 15:28

1. кварцевые кондеры на землю включены не правильно, нельзя их землю через всю платы вести.

Это очень критично? Может и не заработать?

2. че-то я не наше где питание на проц заводится.

Питание одно, к разъему CN1 или CN2, на ногу 5 и ногу 15
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение EdGull » 04 апр 2006, 15:42

Работать естественно и так будет. Вопрос как надежно оно будет работать.
1. некоторые кварцы могут не запустится.
2. ноги питания должы запитываться из одной точки иначе будет перекос по питанию, в результате которого проц фактически будет питаться только с одной ноги и соответственно вся нагрузка ляжет только на одну ногу в твоем случае это 15 нога.
3. а где блокировочные кондеры которые должны находитсья у самы ног питания?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение EdGull » 04 апр 2006, 15:48

вот еще нашел.
электролит надо ставить между разъемами питания и из этой точки запитывать разными дорогами все хозяйство. т.е. дорога питания проца своякоторая потом разветвляется на две ноги, дороги питания серв свои
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение Kanoka » 04 апр 2006, 15:56

Вот это я и хотел услышать, потому как не может быть все так просто. Спасибо.

Че там с сервами у тебя, разобрался?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение -= Александр =- » 04 апр 2006, 16:23

Программка для рисования - sPlan - простая и удобная.
Есть у меня: ftp://81.222.202.128/
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
