Сообщение EdGull » 04 апр 2006, 17:57

Kanoka писал(а):Вот это я и хотел услышать, потому как не может быть все так просто. Спасибо.
Че там с сервами у тебя, разобрался?

1. напоминаю еще раз, запустится плата и с такой разводкой сможет. просто сильно вероятны сбои, особенно если влючить сильноточные сервы.
2. без схемы тяжко делать анализ. так что боюсь это далеко не все ошибки. я вот еще на твой ресет не смотрел.
3. по поводу серв. вроде к лету собираюсь в москву, там и пределюсь. я пока другого робота ворганю.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение Kanoka » 04 апр 2006, 20:34

Программка для рисования - sPlan - простая и удобная.
Есть у меня

Для Мака?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение EdGull » 04 апр 2006, 20:45

А чем тебя OrCad неустраивает?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение -= Александр =- » 04 апр 2006, 22:36

Для мака вообще трудно... Проще какой-нить пентиум-2 для этих дел завести. Стоит копейки, а гемора куда меньшк будет.

А кады всякие - громоздкие они. А в сПлане за 5 минут простенькая схемка рисуется.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 04 апр 2006, 23:22

Для мака вообще трудно... Проще какой-нить пентиум-2 для этих дел завести. Стоит копейки, а гемора куда меньшк будет.

Это с Пентиумом то гемора меньше? :)

Программы для рисования схем есть и для Мака, проблема найти удобную. Пишутся они я так понимаю техническими фирмами, имеющими очень расплывчатое представление о законах построения интерфейса для маковских программ.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение EdGull » 05 апр 2006, 05:41

Это с Пентиумом то гемора меньше?

не поверишь. но теперь меньше.
я купил в конце ноября себе нотебук, так он еще ни разу не завис. а я его вообще никогда не выключаю. перегружаю только при установки новых программ когда они этого просят.
Прям как в том анекдоте:
- я купила год назад компьютер с WIN98, а он у меня ниразу не завис. Что я неправильно делала?
- а вы его пробывали включать?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение Kanoka » 08 апр 2006, 18:36

EdGull посмотри еще разок, изменения в разводке питания.
Вложения

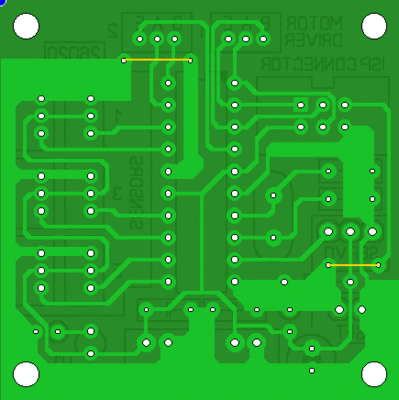

Сторона дорожек

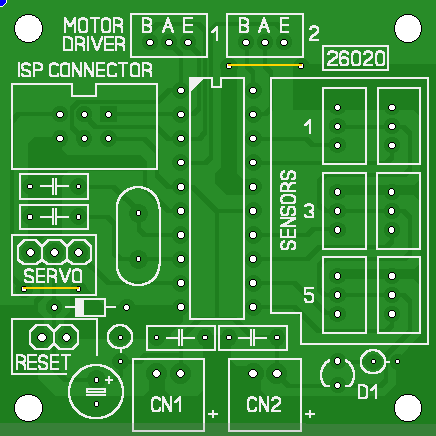

Сторона монтажа
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение EdGull » 08 апр 2006, 19:18

Кондеры питания и ресета очень неудачно расположены.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение Kanoka » 08 апр 2006, 21:24

Имеешь ввиду электролит?
Керамический на Ресете вроде хорошо стоит, а тот что на питание контроллера по другому и не поставишь, разве только если по одному около Vcc и AVcc.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение EdGull » 08 апр 2006, 21:33

электролит здесь не причем. имелось ввиду 0.1 мкф. по науке они должны стоять на пути помехи, а у тебя они в стороне.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение Kanoka » 08 апр 2006, 21:53

по науке они должны стоять на пути помехи, а у тебя они в стороне

Помеха это шум от сервы?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение EdGull » 09 апр 2006, 05:50

в том числе.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Вопрос к электронщикам.

Сообщение Vladex » 03 июл 2006, 14:25

Kanoka писал(а):Господа, кто возмется проверить правильность разводки печатной платы без принципиальной схемы?
Плата контроллера на 26 Тини.

а что, принципиалка такая секретная? Есть ли смысл утаивать схему , если основа-микроконтроллер?
Плату так можно только по зазорам проверить да по трассировке, если PCB-файл есть. i-link(@)bk.ru
Vladex

Сообщения: 37
Зарегистрирован: 24 янв 2006, 21:13
Откуда: Ярославль

Сообщение Kanoka » 03 июл 2006, 21:54

а что, принципиалка такая секретная? Есть ли смысл утаивать схему , если основа-микроконтроллер?

Нет, не секретная, просто её нет, развожу без принципиальной схемы так как что к какой ноге цеплять и так ясно. Сложности возникают именно с грамотным расположением деталей на плате и с оптимальной прокладкой дорожек.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение avr123.nm.ru » 04 июл 2006, 11:13

конденсаторы для кварца - купите 22 - 27 пФ  ленточку чипов 0805 "на всю жизнь"  и поставьте их между кварцем и МК.

Я вообще стараюсь паять без отверстий, все на одной стороне. Мне удобно. А медь обратной стороны на "землю".
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
