Заряд аккумулятора

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Заряд аккумулятора

Сообщение Angel71 » 19 янв 2012, 18:21

GrayHunter, хз, про каких они вы пишете. если про екит, то читаем http://ekits.ru/index.php?ukey=auxpage_oplatadostavka
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Заряд аккумулятора

Сообщение elmot » 19 янв 2012, 18:25

Не надо яркий. ночью слепить будет. Я б ваще ЖК поставил.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Заряд аккумулятора

Сообщение Myp » 19 янв 2012, 18:44

прекрасно продают в любой посёлок страны, суперяркие действительно тока для понтов
в реале просто в цвет подсветки авто или ЖК

кстати, китайский тестер за 100 рублей при помощи ножовки и паяльника превращается по желанию либо в вольтметр либо в амперметр
на любой предел измерения
смусл в том что отпиливается с платы всё ненужное кроме дисплея. и выбирается один из режимом измерения, для авто на предел 20 вольт.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15919
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Заряд аккумулятора

Сообщение Romeo » 19 янв 2012, 23:35

Radist писал(а):2 Romeo: релюху можно заменить п канальным мосфетом.

В результате родилось следующее:
Аккум = 7,4 LiPo 2S1P.
Ordiuno питается через lowdrop-стабилизатор, текущее целое значение напряжения выводит на индикатор, при достижении 6,7В - противный звуковой сигнал, а при 6,5В - всё обесточивает. Напряжение аккума делится на 3 (резистивным делителем) и даётся Orduinе для контроля.
Чтобы включить питание нужно зажать кнопку ПУСК до появления звукового сигнала.
Вложения
INP.rar
Скетч
(682 байт) Скачиваний: 0

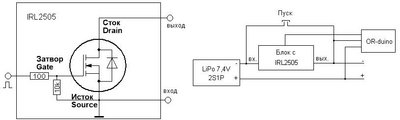

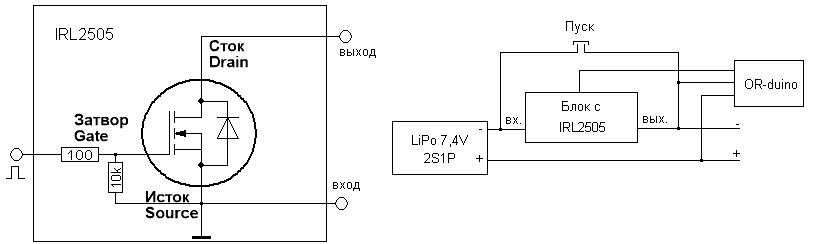

Подключение MOSFET и общая схема
Аватара пользователя
Romeo

Сообщения: 310
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder
