MC34063 Step-Up 1.5A (нужна помощь) и Step-Down

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение space » 12 май 2011, 18:17

avr123.nm.ru писал(а):Вот вариант модификации схемы под логик-полевик типа IRL

и еще ИМХО лучше более высоко частотный недорогой контроллер для питания от 0.9 вольт и выше - NCP1450 ASN33T1G

приглянулась эта микросхема, но для питание контроллера мне кажется не очень удачный вариант

Вообщем начал проверять DC-DC, подключал мотор, светодиод, на выход. Греется дроссель и транзистор. Что может быть не так?

Добавлено спустя 1 час 44 минуты 10 секунд:
Попробовал поставить резиcтор R9 другой. Вместо 0.22 Ом, 0.33 Ом. В качестве нагрузки подключил подсветку дисплея 4 строчного. В разрыв питания(на выходе преобразователя) подключил тестер, померить ток. Тестер выдал 200 мА. Дроссель греется незначительно, транзистор так же.
Но чем больше сопротивление R9, тем меньший ток сможет отдать преобразователь. При его сопротивлении 0.33 ома, ток не превысит 500мА. По сути, если мне надо получить 1.5 А, то R9 нужно ставить 0.1 или 0.22 Ома разве не так, или путаю что?
Вложения

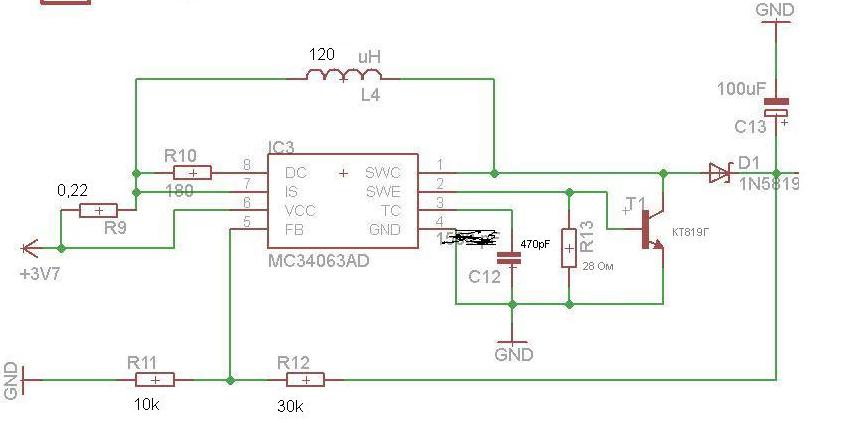

Прикладываю схему. со всеми номиналами, которые установлены на макетной плате с микросхемой
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение Michael_K » 12 май 2011, 22:16

У вас дроссель насыщается.
Нужно брать с бОльшим пиковым током.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение space » 12 май 2011, 23:20

да уже почитал другие форумы, нашёл ответ, но мощней дросселя пока нет.
Всё равно спасибо за ответ

И вот что интересно. Ставлю 0.1 Ома на защиту микросхемы. Снова подключаю подсветку дисплея (потребляет 400мА) и срабатывает защита микросхемы, почему не понимаю. Ставлю 0.22 или больше работает, но при этом греется транзистор с дросселем :(
Последний раз редактировалось space 12 май 2011, 23:31, всего редактировалось 1 раз.
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение kot_snork » 12 май 2011, 23:22

Параллельно соедини катушки, но при этом незабудь, что при параллельном соеденение индуктивность снижается=) (расчёт вести так же как и для резисторов при параллельном соеденении)
Аватара пользователя
kot_snork

Сообщения: 22
Зарегистрирован: 04 фев 2011, 21:19
Откуда: Волжский
ФИО: Пресняков Константин

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение space » 12 май 2011, 23:30

Вот ведь, а про это забыл. Спасиб ща попробую :)
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение RootAdmin » 12 май 2011, 23:50

R13 можно вдвое увеличить а R10 уменьшить.транзистор может недооткрываться, у меня похоже было.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение space » 13 май 2011, 13:28

R13 47 Ом поставил. R10 убрал вообще. R9 заменил на 0.33 Ома. C12 1500 pF поставил. L4 22мкГн. При подключение подсветки дисплея, нагревается дроссель и транзистор ели-ели, спустя минут 10. Вообщем нормально. Спасибо за помощь :)
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение RootAdmin » 13 май 2011, 13:59

Не, R10 нужен. Он ток должен ограничивать. Возился с этой м/с долго. Вдруг будет подано на вход чуть больше? И привет внутреннему ключику. Если есть осциллограф - можно увеличивать резистор, пока напряжение коллектора Т1 не начнет в открытом состоянии не начнет расти.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение space » 13 май 2011, 14:06

хорошо, учту
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение RootAdmin » 13 май 2011, 14:16

В смысле R10 нужен в номинале 10 ом - чтобы ограничивать ток через два внутренних транзистора.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение space » 14 май 2011, 23:43

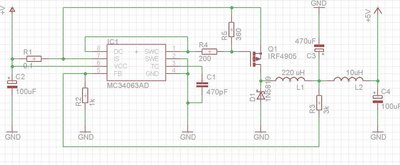

собрал step-down. с выходом 5V 1.5A. Транзистор использовал полевой IRF4905. Схема работает отлично, но при нагрузке 500мА греется полевик. Можно ли сделать так же как в step-up предложенный вариант
avr123.nm.ru писал(а):Вот вариант модификации схемы под логик-полевик типа IRL

если да то как там подсоединить второй транзистор, avr на схеме указывал BC327
Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение Michael_K » 14 май 2011, 23:55

А сколько у вас на входе-то?
Попробуйте вместо 4906 поставить что-то с меньшим порогом Vgs(th)
И делитель R4-R5 как-то не в кассу.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение space » 15 май 2011, 00:41

на вход 8 вольт. желательно конечно меньше подавать, где то 7 или 6 вольт. Но от такого напряжения питается, если нет нагрузки, от 8 вольт питается спокойно даже при нагрузке в 1А
делитель по даташиту там должен быть для того, чтобы р-канальный полевик открылся
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение avr123.nm.ru » 15 май 2011, 00:46

space писал(а): полевой IRF4905.
ему надо 10 вольт для полного открытия. либо на радиатор поставьте, либо "логик" P-MOSFET попробуйте

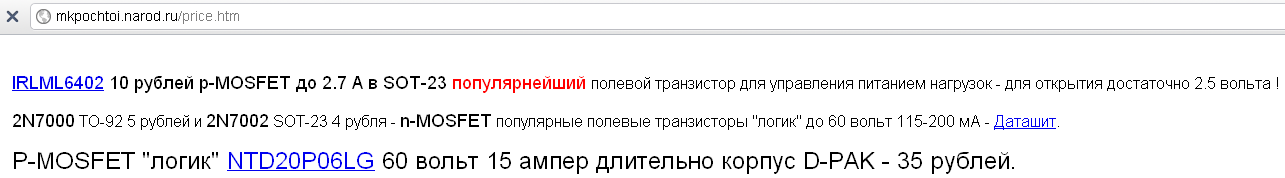

типа P-MOSFET "логик" NTD20P06LG 60 вольт 15 ампер в D-PAK недорогой
и еще IRLML6402 p-MOSFET до 2.7 A в SOT-23 "логик" популярнейший полевой транзистор.
Вложения
P-MOSFET логик NTD20P06LG 60 в 15 а DPAK IRLML6402 SOT-23 недорого у Семенова Михаила.png
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: MC34063 Step-Up 1.5A (нужна помощь)

Сообщение space » 15 май 2011, 00:52

хорошо попробую. спасибо
а что означает "логик"?
