реле + роутер = умный дом

Умный дом ( Smart Home ) своими руками.

Re: реле + роутер = умный дом

Сообщение =DeaD= » 27 дек 2009, 13:34

Фиг с ним стоимость проводов, их же еще прокладывать надо. Лучше проектировать систему классически - силовые модули внедрять прямо в выключатели, розетки и т.п. Связь по радиоканалу или по силовым общим линиям.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: реле + роутер = умный дом

Сообщение DrZugrik » 28 дек 2009, 00:37

Спасибо за конструктивный совет! если по месту ставить (в розетках выключателях, то должен получиться интерфейс аналогичный X10, а его раелизацию в малогабаритном виде( чтобы можно было засунуть в коробку пластиковую вместе с розеткой/выключателем) я пока не видел,одно только реле на 220В сколько места занимает.. если ошибаюсь, скажете где такое встречалось?

Добавлено спустя 3 часа 2 минуты 59 секунд:
В идеале бы конечно по X10 управлять(всмысле по сетевым проводам)было бы.. но вот товарищ сделал на радиомодуле и вроде как малогабаритно получилось у него: http://radiokot.ru/circuit/digital/automat/14/

Добавлено спустя 29 минут 56 секунд:
а никто незнает случайно сколько такие радиомодули нынче стоят? чтото немогу найти.
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: реле + роутер = умный дом

Сообщение DrZugrik » 30 дек 2009, 18:31

Прежде чем что-то впиндюривать решил поглядеть что внутри у моего роутера - Zuxel P-330W EE.
вот теперь еще осталось дотумкать что это за пины (внутренний USB или UART)? подскажите не встречал ли что документацию по этим потрохам? И как провести анализ линюкса который там установлен?
Вложения

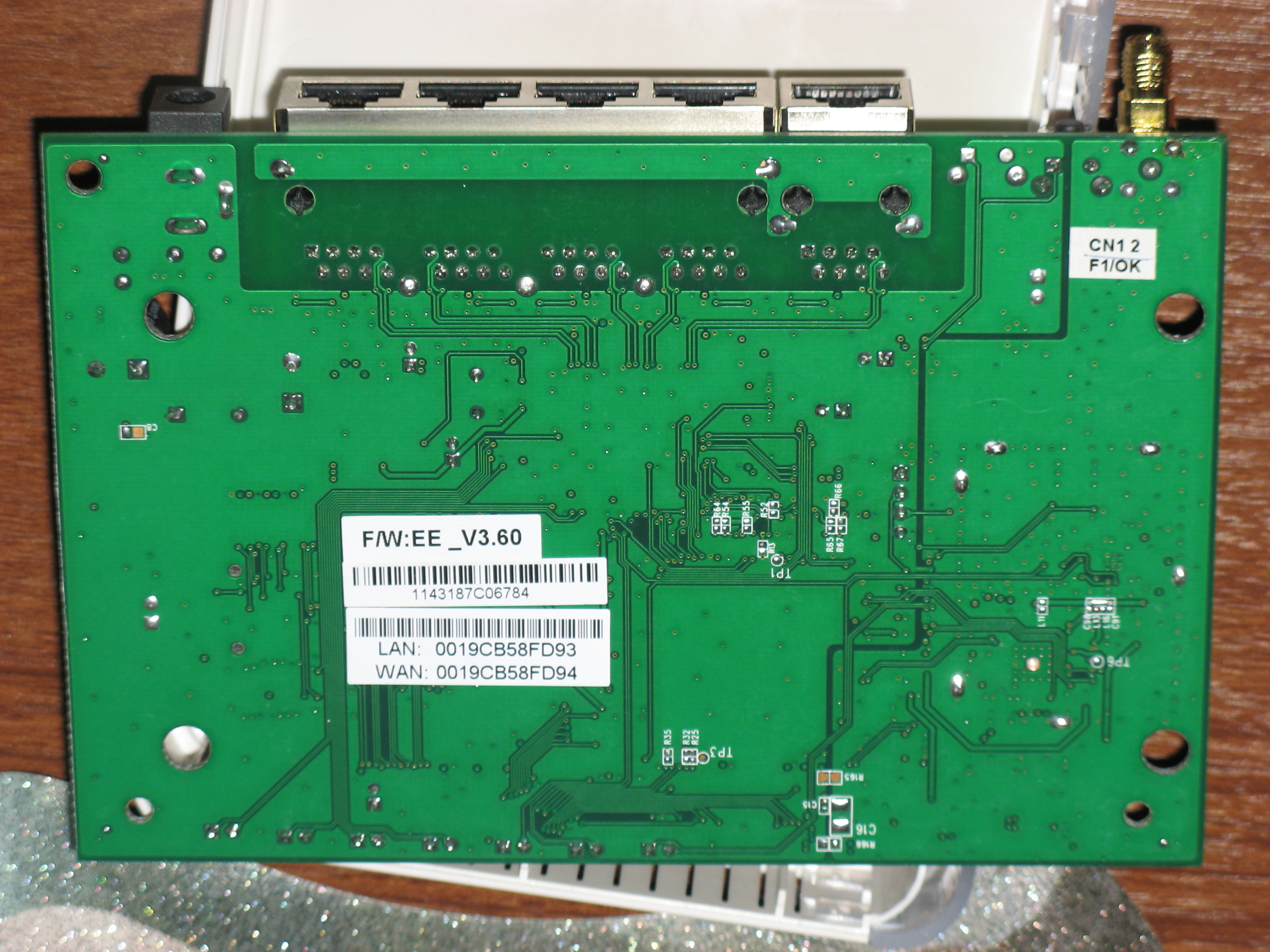

вид снизу

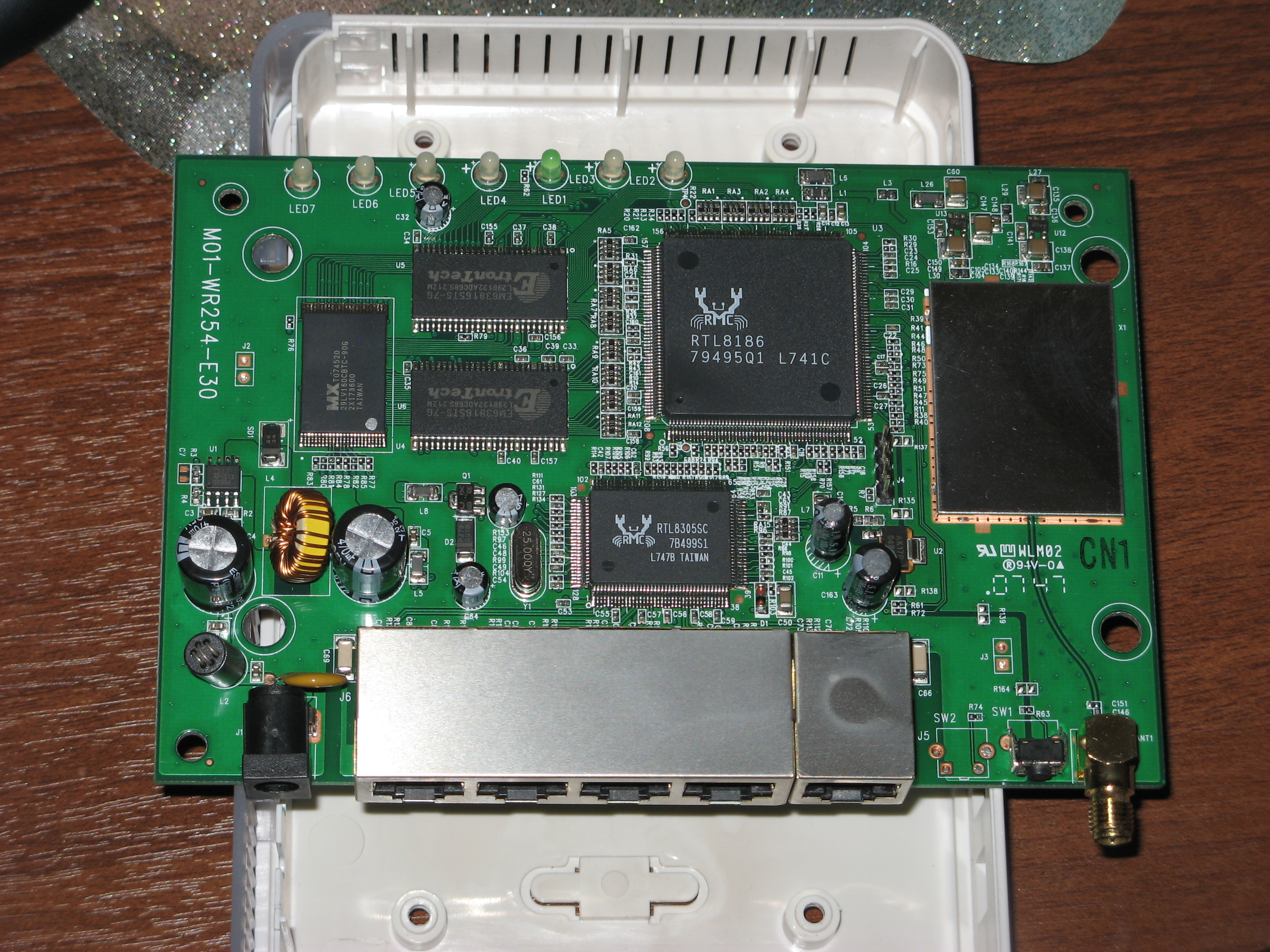

Вид сверху

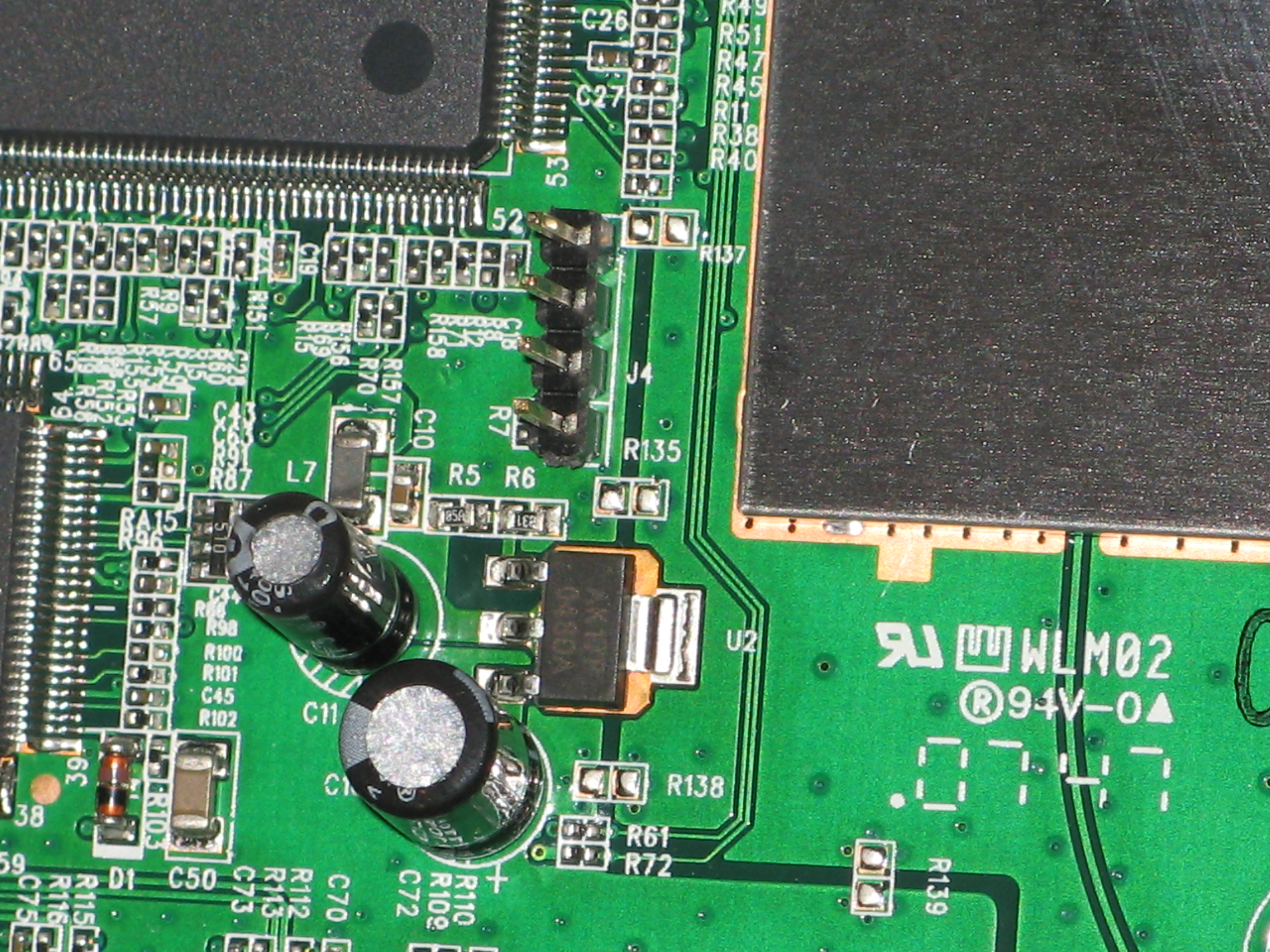

PIN-ы неизвестного назначения
Последний раз редактировалось DrZugrik 30 дек 2009, 18:44, всего редактировалось 3 раз(а).
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: реле + роутер = умный дом

Сообщение Myp » 30 дек 2009, 18:54

компорт наверно...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16761
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: реле + роутер = умный дом

Сообщение DrZugrik » 30 дек 2009, 19:04

а как это можно проверить? ну что из этого +, а что GND еще можно, прозвонить со штекером источника питания, а как узнать что из этого TX а что RX? и как влезть в ядро? какието есть специальные программы/инструменты?
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: реле + роутер = умный дом

Сообщение MiBBiM » 30 дек 2009, 19:09

а может быть и аналог isp
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: реле + роутер = умный дом

Сообщение DrZugrik » 30 дек 2009, 19:58

Если смотреть аналогии с другими роутерами то это скорее всего UART? вот только печально что он один, в ASUS WL-500gP их два, один для заводской прошивки другой неиспользуемый, к сожалению ничего другого не нашел.
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: реле + роутер = умный дом

Сообщение Angel71 » 30 дек 2009, 21:36

:) гуглим "ZyXEL P-330W EE +aprouter", возможно появится желание его перепрошить
Аватара пользователя
Angel71

Сообщения: 9517
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: реле + роутер = умный дом

Сообщение DrZugrik » 30 дек 2009, 22:58

Спасибо большое!Посмотрю, может быть потребуется немного подредактировать чтобы с портом работало полноценно.
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: реле + роутер = умный дом

Сообщение Lockdog » 30 дек 2009, 23:47

Погугли журнал "Хакер" за август этого года, там один парень писал на эту тему
Аватара пользователя
Lockdog

Сообщения: 642
Зарегистрирован: 06 июл 2006, 20:42
Откуда: Москва
прог. языки: C/C++, Pascal, Delphi
ФИО: Анатолий Зимин

Re: реле + роутер = умный дом

Сообщение DrZugrik » 02 янв 2010, 16:36

Вот нашел тут микруху приемопередитчик по сети, и даже кажется отечественного производства)
Lockdog писал(а):Погугли журнал "Хакер" за август этого года, там один парень писал на эту тему

уже посмотрел спасибо, но там только про асусовский =( и на сайте автора все только по англиски и нешибко понятно

ПС ВСЕХ С НАСТУПИВШИМ НОВЫМ ПОЛОСАТЫМ ГОДОМ!!!!
Вложения
1446ХК1.pdf
(279.99 КиБ) Скачиваний: 44
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: реле + роутер = умный дом

Сообщение DrZugrik » 04 янв 2010, 19:46

Вот нашел тут еще любопытную статейку про Ethernet-UART преобразование на микрухе SP202ECN. Она впринципе не дорогая(в раёне 100р), так что думаю впиндюрить как последнее недостающее звено. Жду крити =)
Вот только меня смущает что в этой статье у микрухи 2 канала IN/OUT а у Mega8, которую собираюсь ставить только один канал UART. Или это не играет роли, буду использовать только 1 канал? как быть?

Добавлено спустя 1 час 13 минут 6 секунд:
распиновка RJ-45
2-TX
3-RX
7,8-Gnd

Добавлено спустя 2 часа 51 минуту 42 секунды:
вот тут даже лучше написано и лучше реализовано:
Ethernet - устройство на микроконтроллере AVR
http://www.rlocman.ru/shem/schematics.html?di=55059
скоро исправлю свои погрешности и выложу нормальный вариант.

Вот только непонятно товарищи, толи вы еще не отошщли от глобальных праздников по старому/новуму/китайскому стилю толи тема не интересна.. а то както странно я тут тихо сам с собой...
Вложения
SP202E_232E_233E_310E_312E_100_110608.pdf
Datasheet на SP202***
(1.03 МиБ) Скачиваний: 20
AE_TCP_UART.pdf
Статья
(286.26 КиБ) Скачиваний: 24
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич
