Y-Боуден (два прутка в одно сопло)

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Y-Боуден (два прутка в одно сопло)

Сообщение Strijar » 11 июл 2019, 10:10

Давно хочу попробовать печатать двумя пластиками через одно сопло. Даже прикупил Циклоп хотенд. Но чего-то не доходят руки до него. И вот вчера вспомнил что вроде как делали уже типа тройника в виде Y прямо на трубке. Имеет смысл? Задача печатать разными цветами одного пластика, или разными пластиками с похожей температурой (основной + поддержки).
Аватара пользователя
Strijar

Сообщения: 664
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, C++, Python, Lua, VHDL, Verilog, Forth
ФИО: Олег Белоусов

Re: Y-Боуден (два прутка в одно сопло)

Сообщение OBN_RacerMan » 11 июл 2019, 10:31

Можно и на трубке. Просто откат при замене материала придётся делать больше. Также, теоретически, поскольку это боуден подача выходит, возможны проблемы в месте прохода прутка через "тройник" - надо очень "острый" угол делать, чтобы уменьшить изгиб (и сопротивление движению) прутка.
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Y-Боуден (два прутка в одно сопло)

Сообщение esisl » 11 июл 2019, 10:44

Пробовал самодельный Y
Семь потов сошло :)
Главная проблема - откат надо делать хитрым профилем: 5 мм медленно, потом 100 мм быстро
Если вытягивать медленно, от вытягиваемого прутка отрываются и застывают сопли.
Если вытягивать быстро, то пруток вытягивается в тонкую нить.
Ну и всё клинит.
esisl

Сообщения: 1481
Зарегистрирован: 23 июл 2012, 15:24

Re: Y-Боуден (два прутка в одно сопло)

Сообщение Strijar » 11 июл 2019, 11:13

OBN_RacerMan писал(а):Просто откат при замене материала придётся делать больше


Да, я тоже про это подумал. Но это не страшно!

Добавлено спустя 1 минуту 30 секунд:
esisl писал(а):Главная проблема - откат надо делать хитрым профилем: 5 мм медленно, потом 100 мм быстро


Вот спасибо! Это будет полезно. Я вчера менял филамент, смотрел на "соплю" и чувствовал что это может создать проблему :crazy:
Аватара пользователя
Strijar

Сообщения: 664
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, C++, Python, Lua, VHDL, Verilog, Forth
ФИО: Олег Белоусов

Re: Y-Боуден (два прутка в одно сопло)

Сообщение setar » 11 июл 2019, 11:21

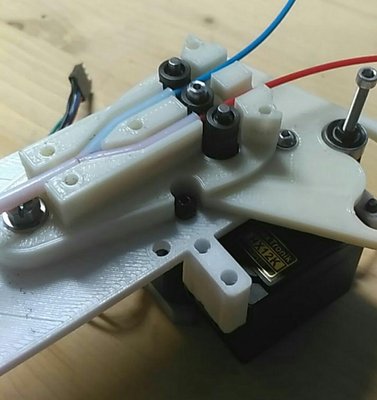

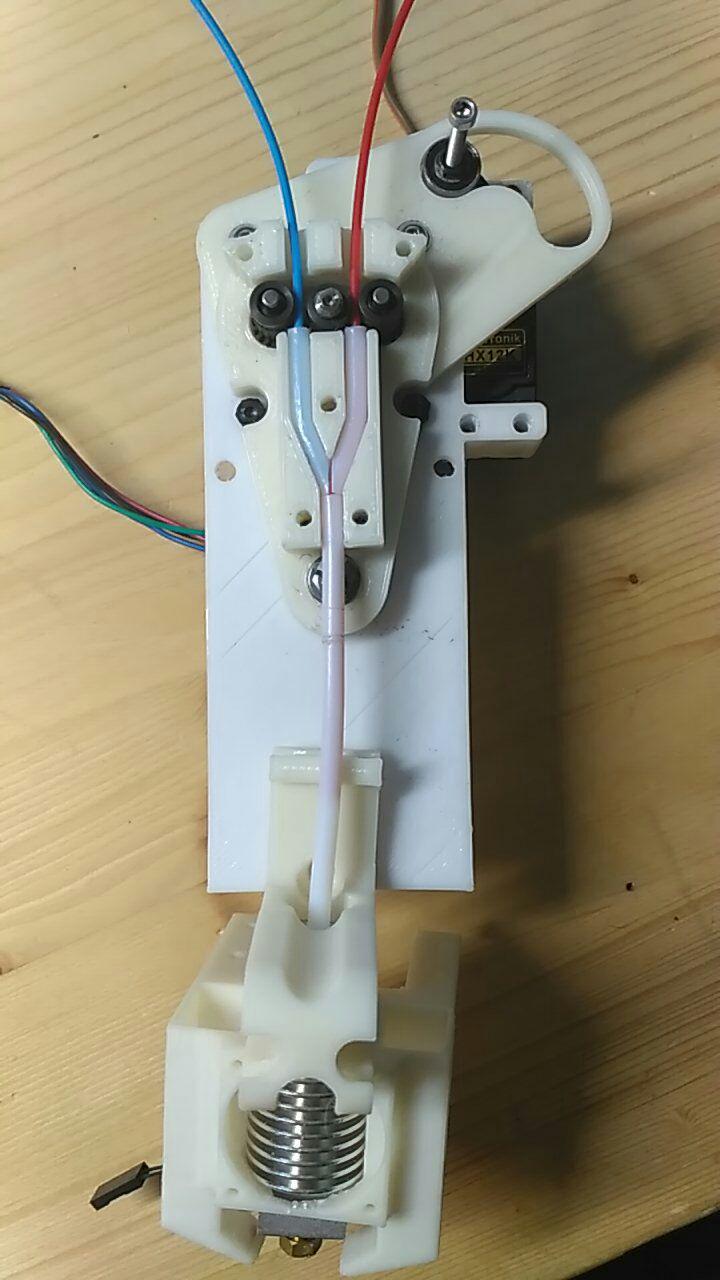

что то подобное хочешь ?
