"LСD-5.5 AKlion" небольшой ювелирный принтер.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

"LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение AKlion » 25 сен 2018, 14:57

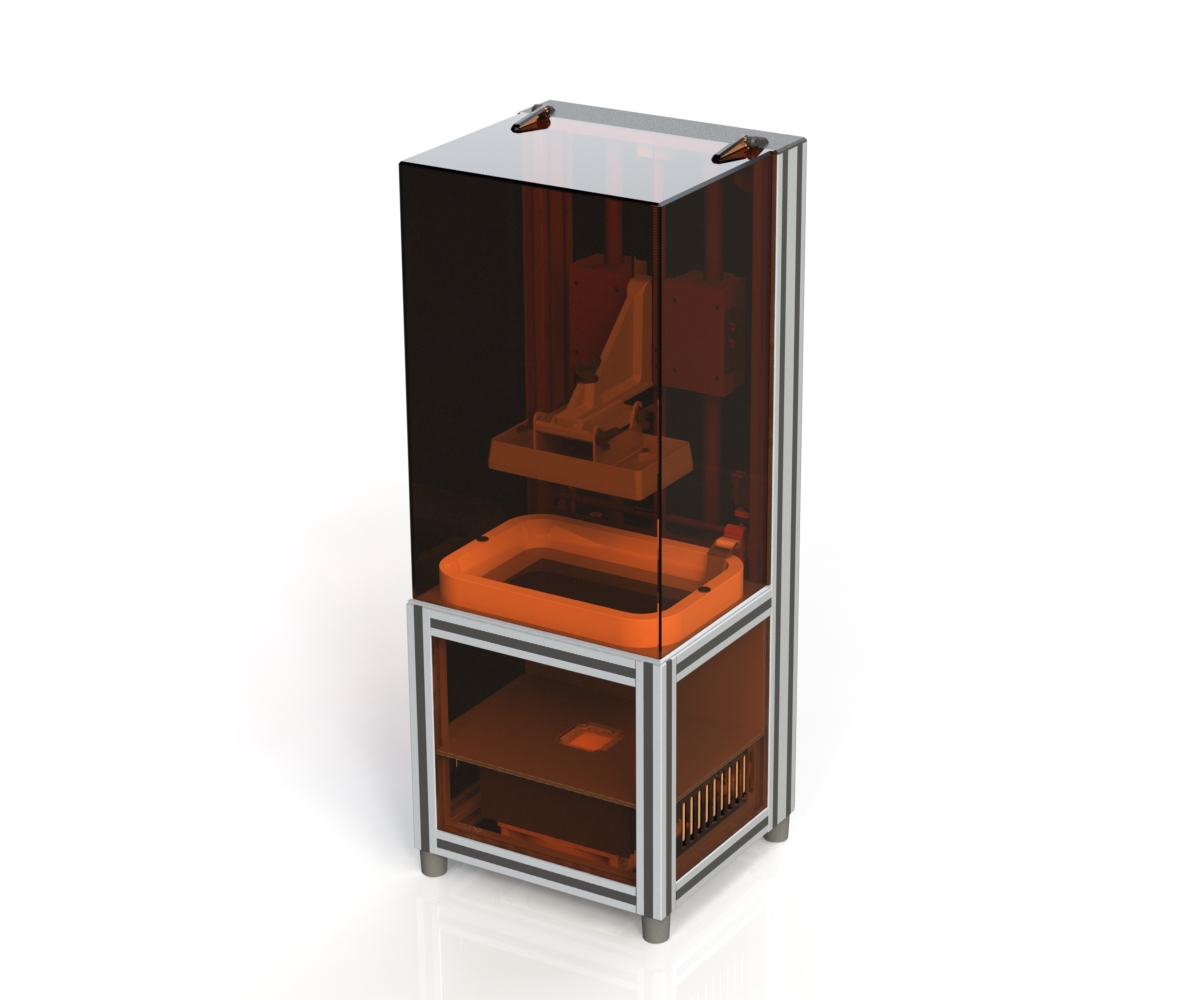

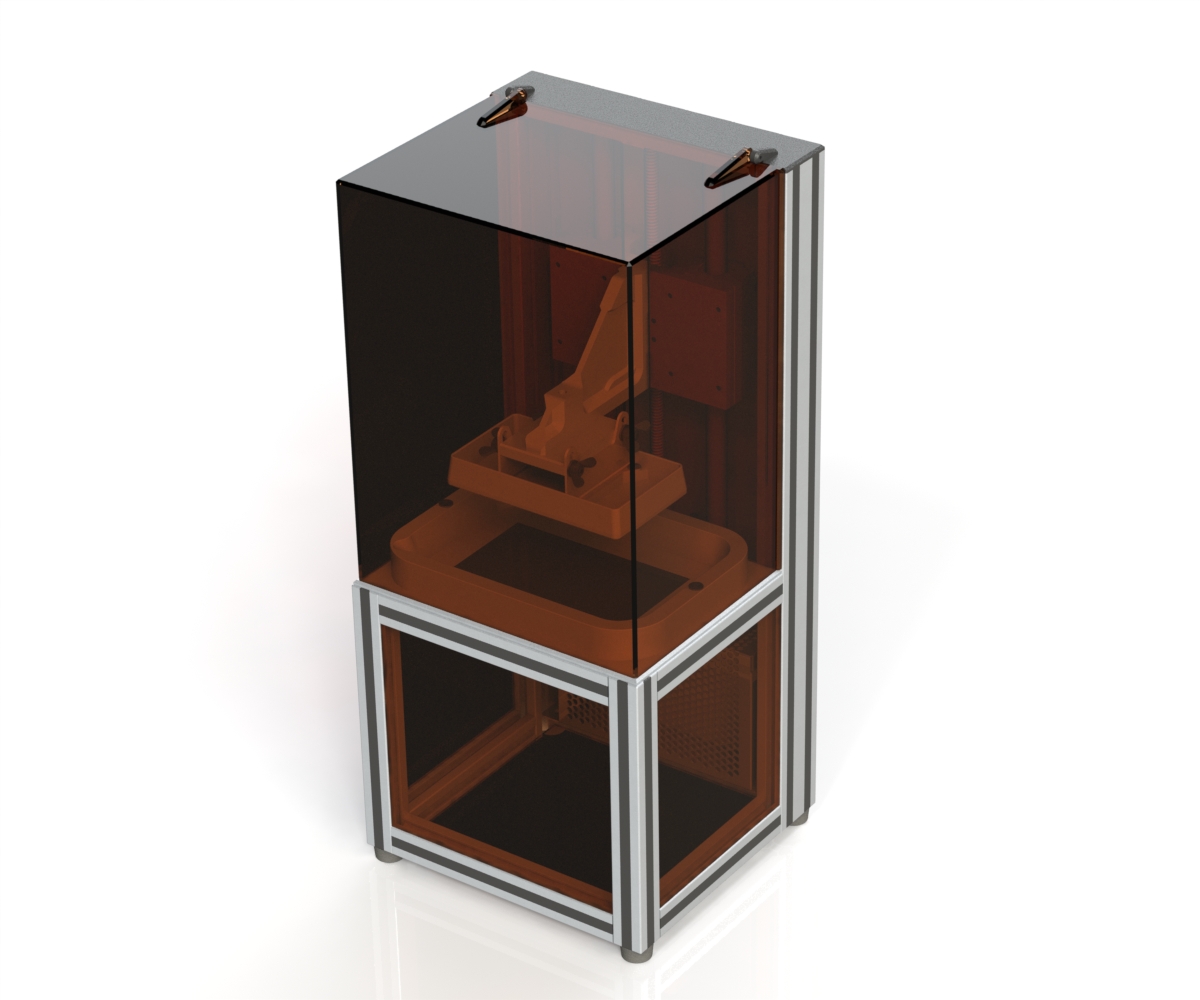

Когдато пять с лишним лет назад вот так же с набросков начинался принтер который ло сих пор работает без ремонтов. О нём я писал в нескольких местах. И вот недавно понадобился простой в обращении и, надеюсь такой же надёжный получится, небольшой ювелирный принтер.

Пока вкратце, принтер будет по максимуму из метала и максимально простой, но всётаки хочется чтобы некоторые мои хотелки в нём всётаки появились. Пока первый набросок. Незнаю сколько времени уйдёт на него так как свободного времени почти нету, но постараюсь сделать по возможности быстро.

В основе матрица 5,5 дюймов, светодиодная подсветка и тд. Вобщем всё почти так же как у всех, кроме некоторых нюансов. Попробую собрать в кучку всё лучшее что нашел в сети, однако стараясь не усложнять и не делать конструкцию значительно дороже. И при этом попытаюсь всё втиснуть в минимально возможный размер.

Добавлено спустя 28 минут 53 секунды:

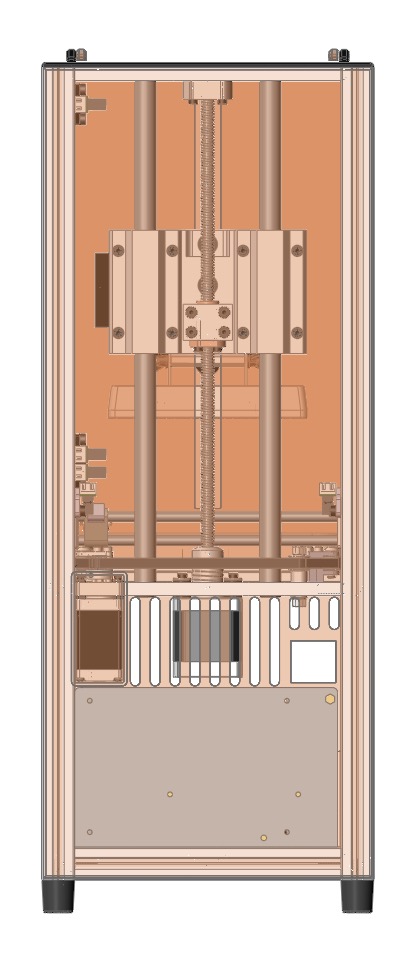

В идеале хотелось бы чтобы размер корпуса остался таким, но думаю немного подрастёт по высоте.

Сейчас размер по наружи 200Х200Х450

Добавлено спустя 45 минут 17 секунд:

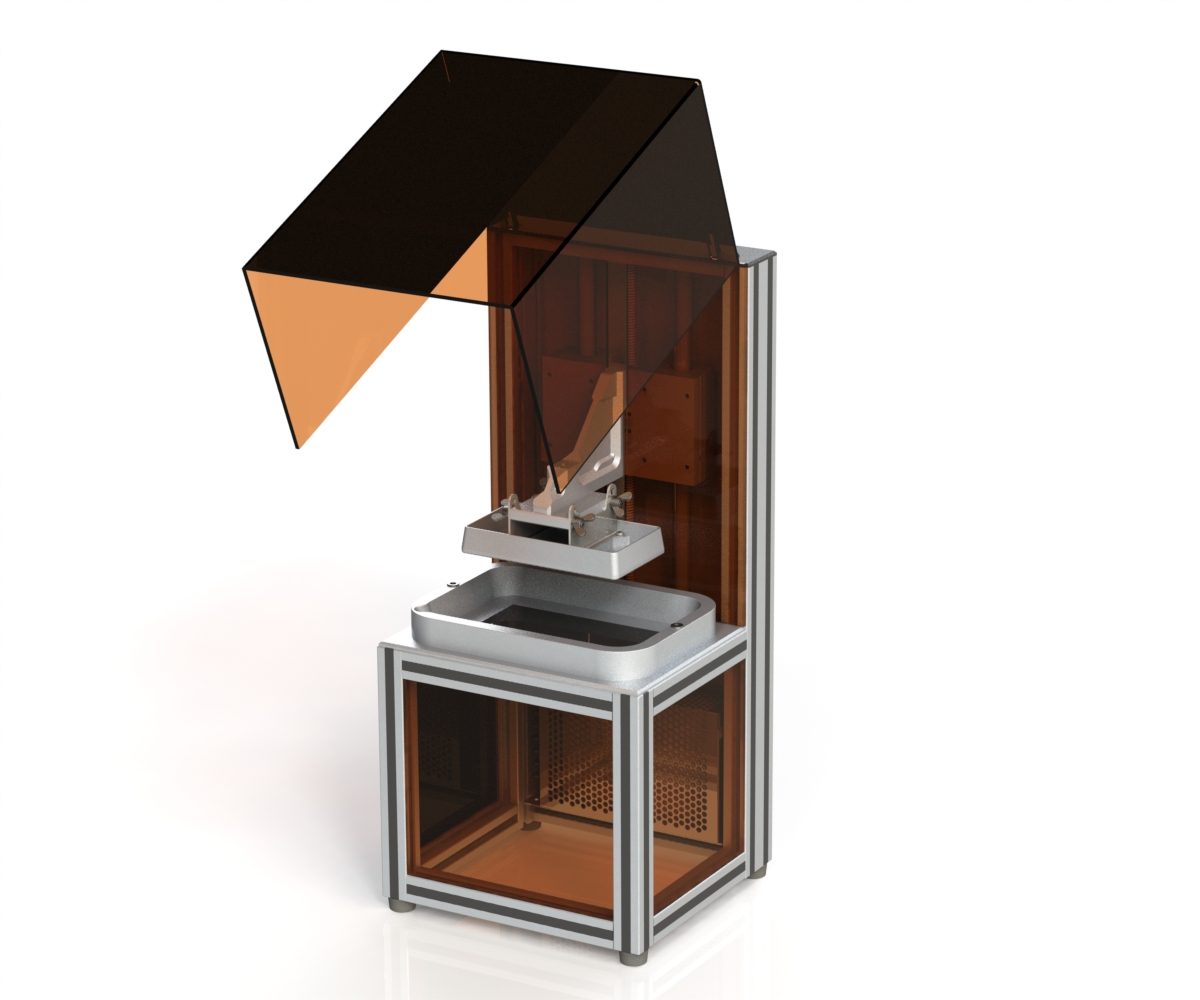

Высота печати 180мм Сижу думаю стоит ли делать больше.
Вложения
Последний раз редактировалось AKlion 17 окт 2018, 15:14, всего редактировалось 2 раз(а).
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение Vovich70 » 25 сен 2018, 15:51

А для чего внизу так много пустого места? Или всё ради жесткости?
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 457
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение AKlion » 25 сен 2018, 15:54

Там же ещё освещение матрици ставить и электроннику...
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение Vovich70 » 25 сен 2018, 20:32

Так для электроники вроде как ящик сзаду) А светодиодная подсветка даже на самом лютом радиаторе такой объём не займёт)
Убираем низ,добавляем верх -профит!))
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 457
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение AKlion » 25 сен 2018, 21:00

Боюсь так не получится. Там всё практически впритык влезает.
Вложения
Снимок экрана 2018-09-25 в 20.58.44.JPEG
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение AKlion » 27 сен 2018, 20:51

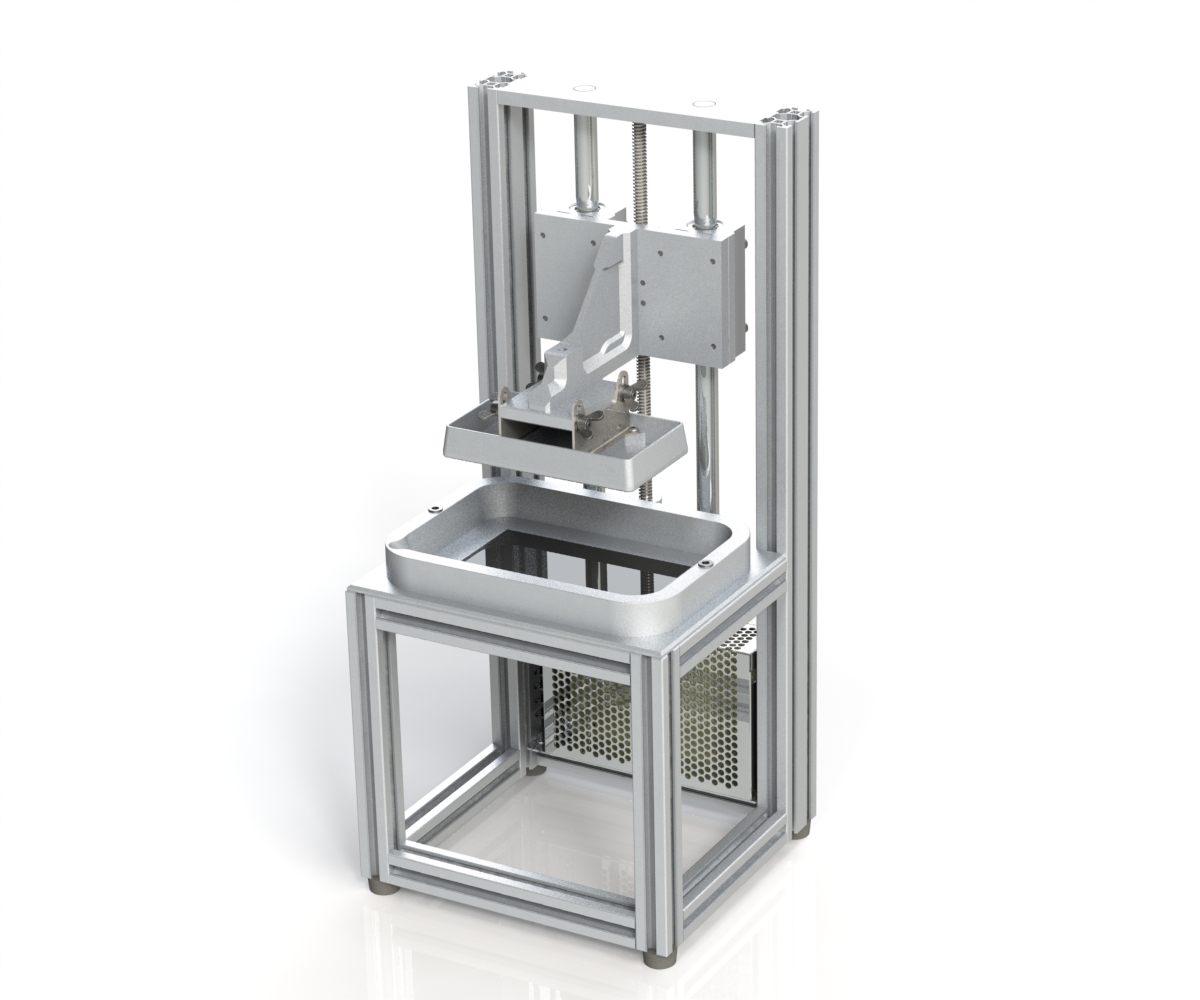

Одно из узких мест было преодолено, интересно сколько из ещё будет...
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение AKlion » 28 сен 2018, 02:10

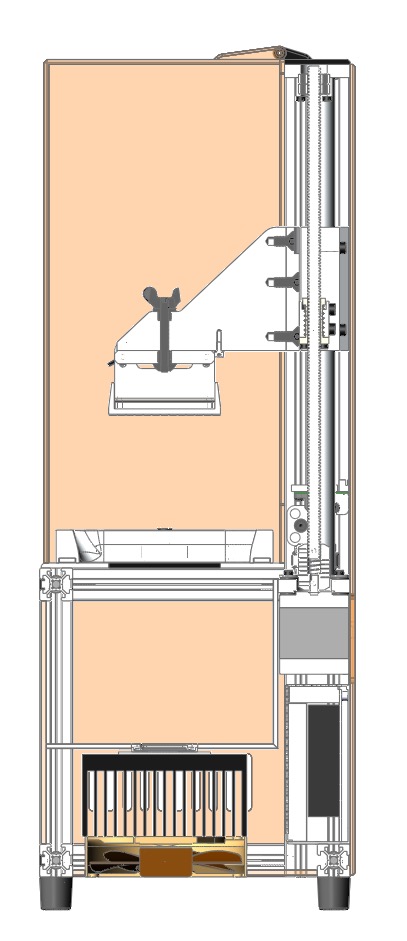

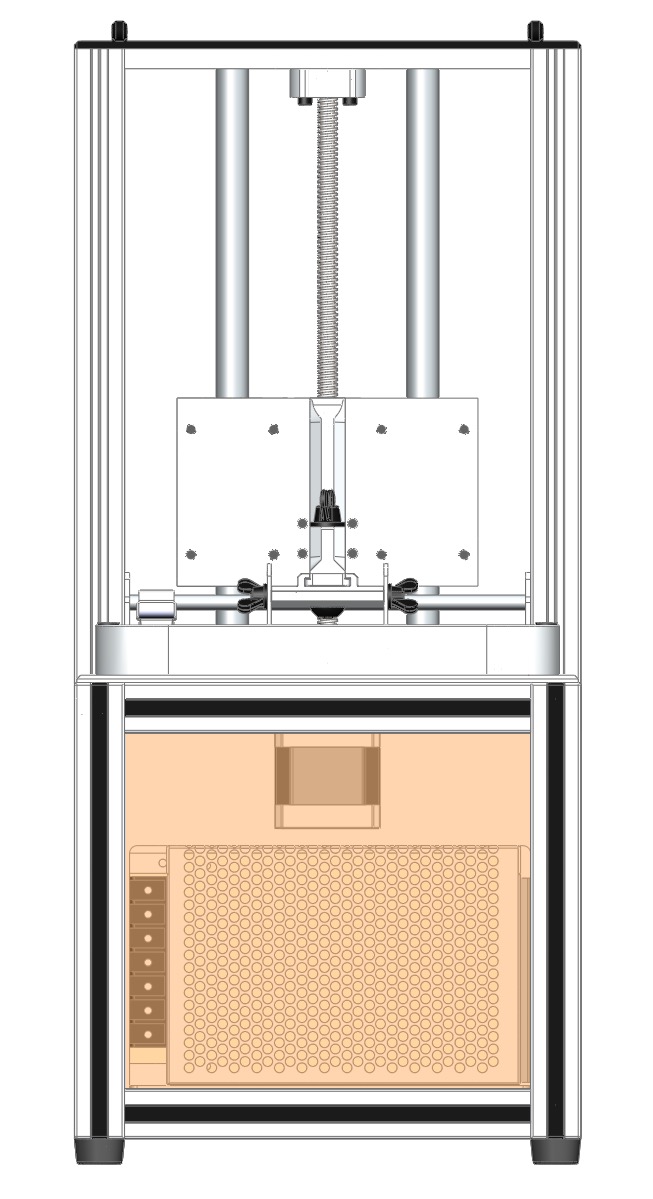

Просматривая конструкции принтеров я заметил практически везде одну и туже ошибку в проектировании системы охлаждения принтера. Горячий воздух вышедший из радиатора светодиодов идёт дальше по корпусу и прогревает все остальные компоненты, вместо того чтобы их охлаждать.
Я решил не наступать на эти грабли и разбить корпус на две части, нижнюю, в которой находится радиатор светодиода и блок питания и верхнюю в которой будет находится электронника и охлаждение матрици.

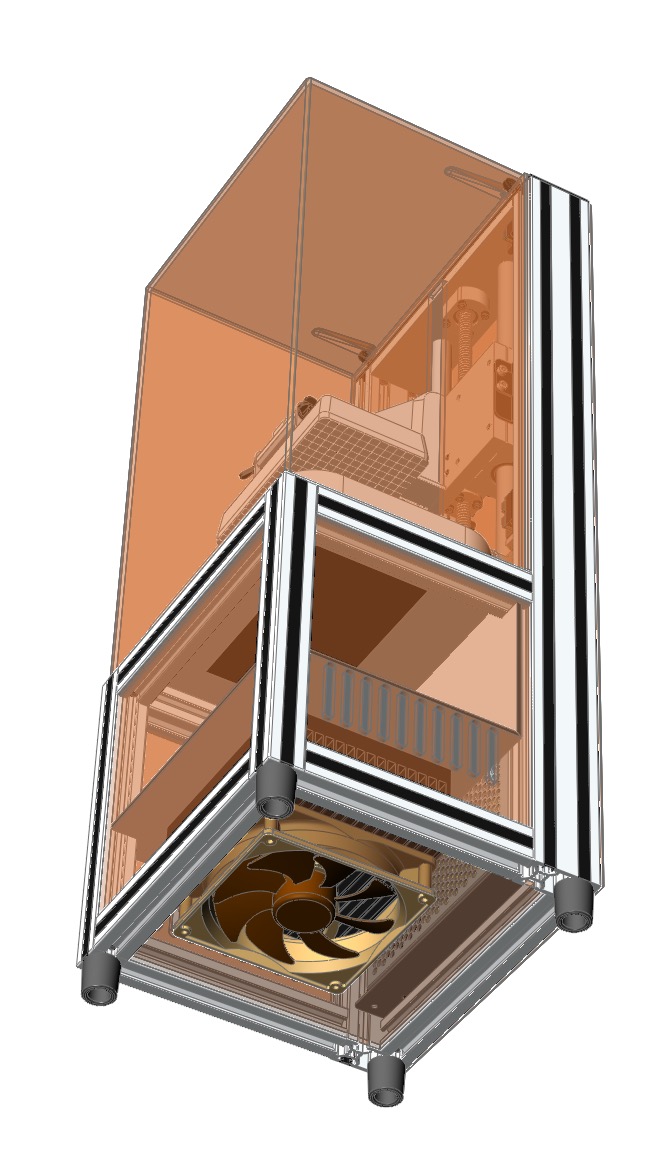

Воздух для охлаждения светодиодной матрици будет забиратся снизу и после прохода через радиатор часть воздуха пойдёт наружу через щели боковых стенок, а часть через блок питания и щели задней стенки.
В верхней части будут размещены вентиляторы охлаждения LCD матрици и электронники. Хочу сделать принтер автономным с управлением по вайфаю, поэтому прийдётся добавить малинку и найти нужные мне платы драйверов,у меня в отличии от подобных принтеров стоит 2 шаговика, второй для передвижения ракеля, А так же горсть оптических концевиков.
К сожалению на этом проектирование принтера остановится до приезда электронники, матрици, линзы и всей остальной начинки. Я просто не смог найти 3д моделей матрици, и всех необходимых коспонентов. Если кто нибудь поделится моделями то я буду очень благодарен.

Пока вроде всё, продолжение следует.
Вложения
Снимок экрана 2018-09-28 в 1.38.23.JPEG
Снимок экрана 2018-09-28 в 1.35.47.JPEG
Снимок экрана 2018-09-28 в 1.35.20.JPEG
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение AKlion » 06 окт 2018, 21:35

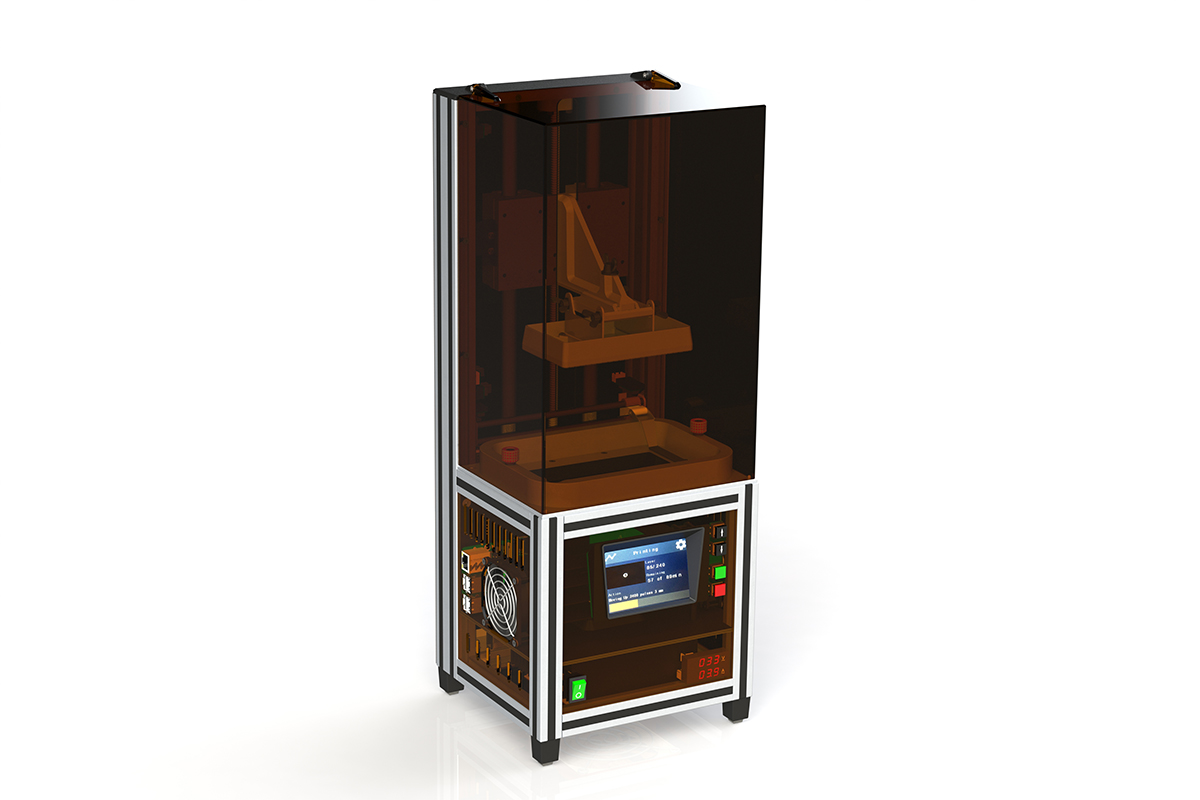

Вот в принципе и всё, основная разработка закончена, может будут какието поправки по мелочи, но в основном всё уже готово.

Верхняя часть принтера с электронникой и матрицей будут охлождатся двумя отдельными вентиляторами 60 мм. На входе поставлю пластиковые противопыльные сетки. LCD матрица будет обдуваться двумя вентиряторами 50 мм, размер больше просто не помещается.

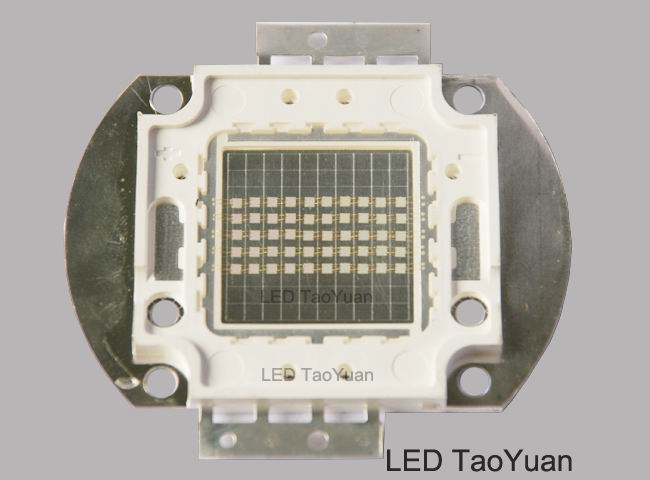

Дальше всё как и на многих других принтерах. Светодиодная матрица 100 ват, но я на ней выключу часть скристалов не учавствующую в освещении LCD матрици. Примерно так как на картинке ниже.
UV LED 405nm 50W.jpg

Так же лишнее излучение будет отсекаться диафрагмами, лучше греть диафрагмы чем столешницу с LCD матрицей. Линзу не моделил, как приедет замоделю и сделаю правильное крепление.
Снимок экрана 2018-09-30 в 21.35.19.JPEG

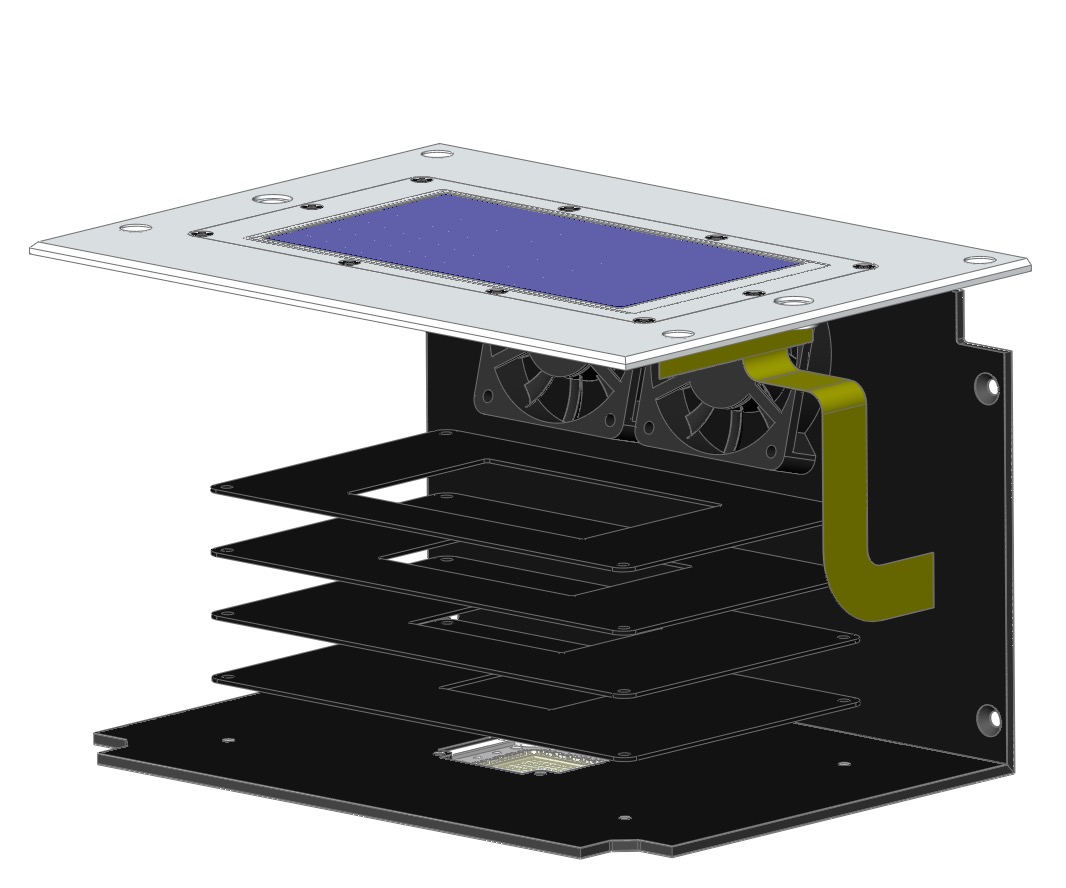

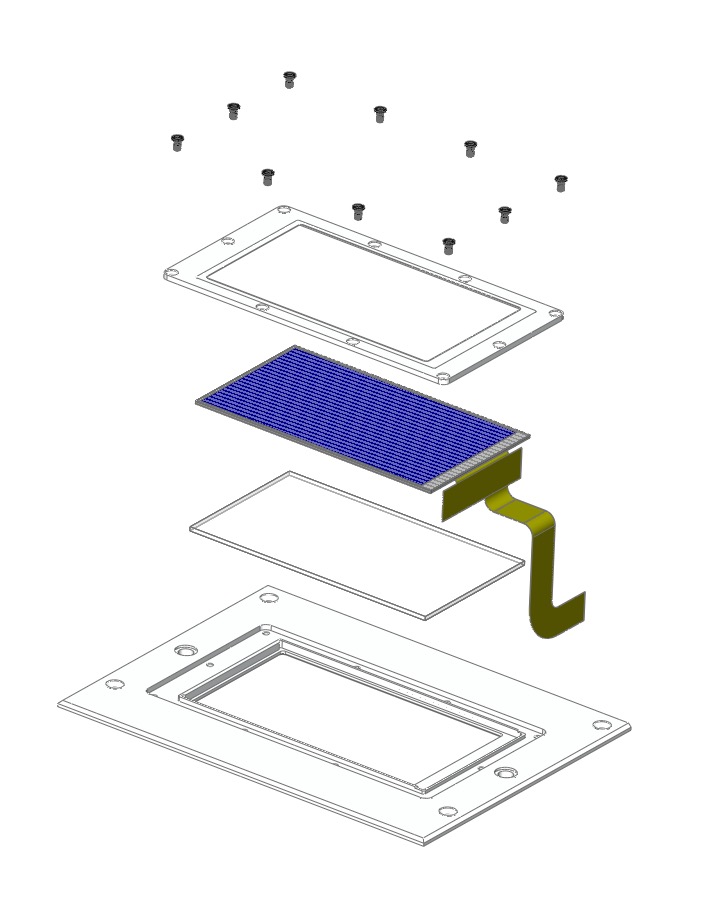

Матрица ложится на 2 мм стекло, сверху закрывается защитной плёнкой и весь этот бутерброд прижимается накладкой. Между матрицей и плёнко столика остётся зазор 0.3мм. В столике и в накладке сделаю отверстия 0.3 мм для прохода воздуха. Это поможет отрыву детали.
Снимок экрана 2018-09-30 в 21.33.37.JPEG

Начал собирать комплектацию можете посмотреть по ссылке
https://docs.google.com/spreadsheets/d/ ... edit#gid=0
если будут какиелибо поправки или предложения я с удовольствием выслушаю. Как начнёт съезжаться комплектация будет продолжение.

Вот вроде и все основные моменты.
Если будут вопросы до задавайте. Если кто то пожелает паралельно со мной собирать такой же принтер - пишите, думаю все вопросы решим.
Можно прям сюда, https://vk.com/tltphoto там сделал беседу для желающих делать принтер паралельно со мной.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение AKlion » 08 окт 2018, 16:08

В контакте собралась небольшая група людей которая будет собирать принтер паралельно со мной, сегодня начинаетм заказывать комплектующие, кто желает может присоединится...

Ссылка на меня https://vk.com/tltphoto и я добавлю в группу.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение AKlion » 17 окт 2018, 08:53

Начали задавать в личку очень много вопросов, поэтому я решил провести в пятницу 19 числа в 20.00 по Москве трансляцию. В этой трансляции я расскажу о конструкции моего проекта LCD принтера. А также отвечу на все вопросы, на которые я смогу ответить. Трансляция будет по адресу https://www.youtube.com/watch?v=NesvwhiIkgk приглашаю всех желающих поучаствовать.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение ilalexey » 17 окт 2018, 09:19

Если развернуть треугольное крепление вниз и сделать два по бокам, пожертвовав боковым обзором, конструкция будет меньше и стабильней. Может даже дизайн выйдет, при такой компоновке, подогнать под золотую пропорцию.
Аватара пользователя
ilalexey

Сообщения: 2783
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение AKlion » 17 окт 2018, 09:26

ilalexey писал(а):Если развернуть треугольное крепление вниз и сделать два по бокам, пожертвовав боковым обзором, конструкция будет меньше и стабильней.

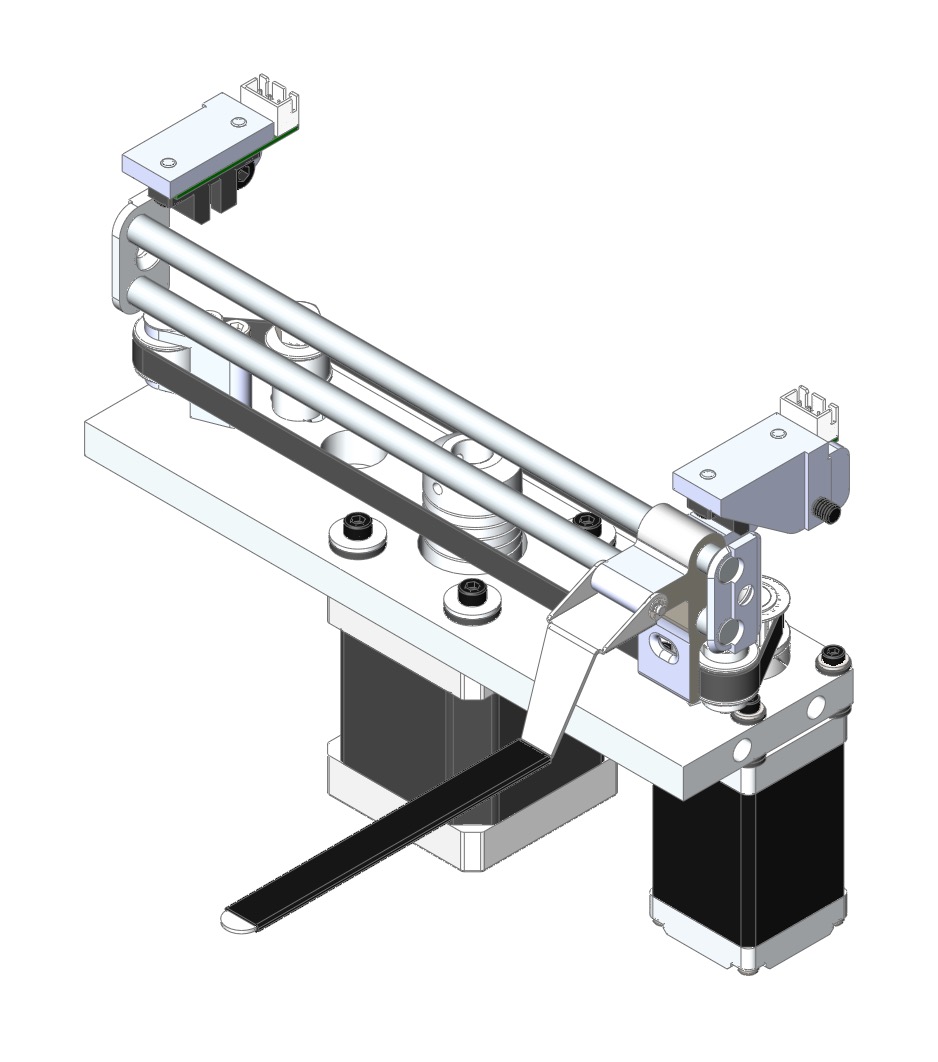

Не совсем понял, но боюсь там уже меньше не сделать, всё очень плотно утоптано, еле еле нашел место для концевиков. Присмотритесь там же механика ракеля стоит, ничего уже никуда просто не опустить.
Да и не понятно в чём она будет стабильнее, если жесткость каретки с более чем 20 кратным запасом.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение ilalexey » 17 окт 2018, 09:32

AKlion писал(а):если жесткость каретки с более чем 20 кратным запасом.

В данном случае не каретка слабое звено, а парус крепления, который по середине.
Аватара пользователя
ilalexey

Сообщения: 2783
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение AKlion » 17 окт 2018, 09:35

ilalexey писал(а):
AKlion писал(а):если жесткость каретки с более чем 20 кратным запасом.

В данном случае не каретка слабое звено, а парус крепления, который по середине.


Это и есть элемент каретки, о жесткости которого я и писал.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: "LСD-5.5 AKlion" небольшой ювелирный принтер.

Сообщение ilalexey » 17 окт 2018, 09:56

Почемуто подумал, что каретка это то, что на валах.
AKlion писал(а):о жесткости которого я и писал

Для вертикали выглядит убедительно. В горизонте не очень. В смысле по XY платформа может пару десяток накидывать, что для ювелирки не хорошо.
Плюс крепление непосредственно возле вала с резьбой, а валы любят быть кривыми и отгибать всё на свете.

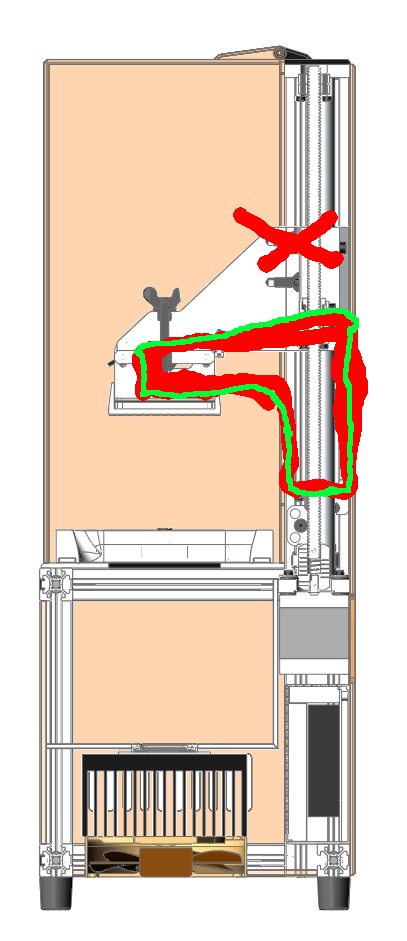

Так имел в виду:
Вложения
Аватара пользователя
ilalexey

Сообщения: 2783
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
