Цветная FDM печать

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Цветная FDM печать

Сообщение TedBeer » 06 апр 2017, 15:07

Спустя N лет после экспериментов и эволюции хотендов вот уже что-то похожее на %subj%


Конструкция включает в себя горячую камеру с активным перемешиванием до 6 материалов.
Полное переключение цвета происходит за 1 куб.мм (примерно 20мм экструзии при толщине слоя 0.4мм)

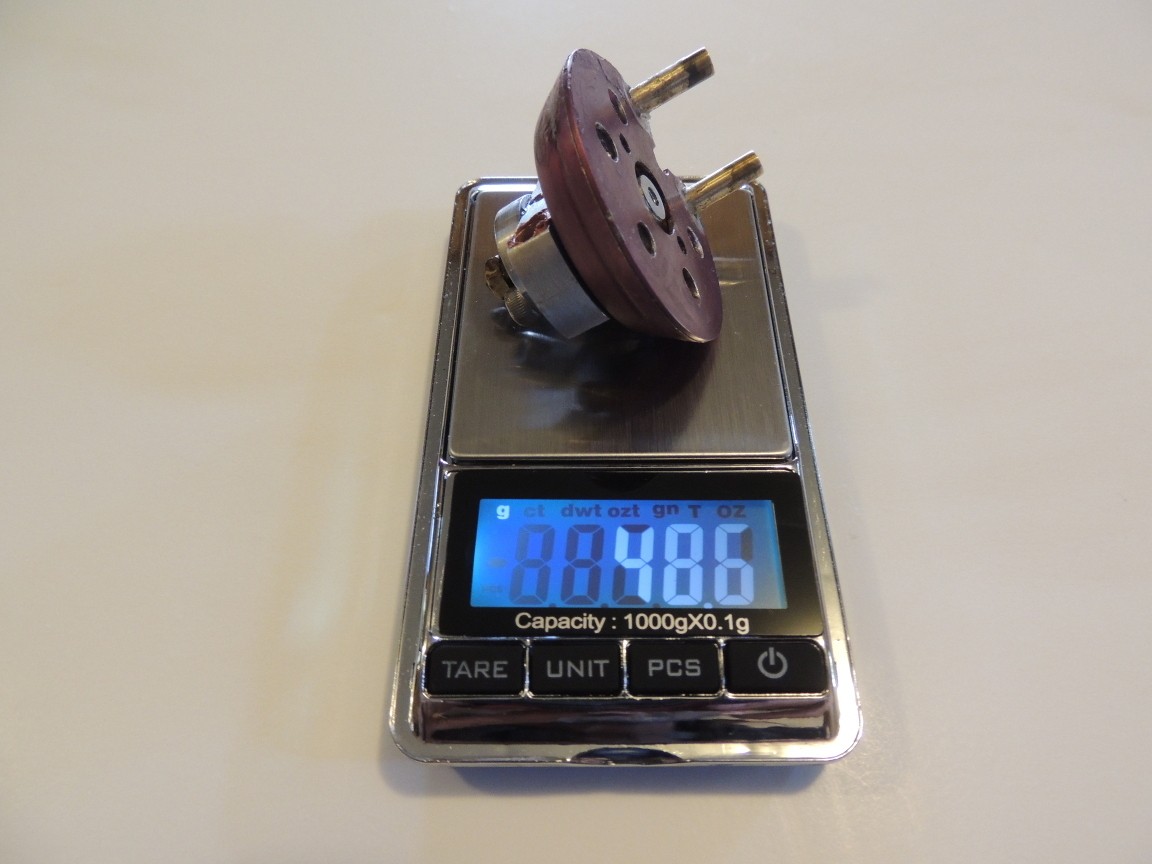

Камера имеет водяное охлаждение. Крыльчатка не только перемешивает пластик, но и создает давление для хотенда без создания обратного давления в боуден, что облегчает работу экструдеров. Вес камеры всего 49 грамм, а всей конструкции в сборе - 150г.

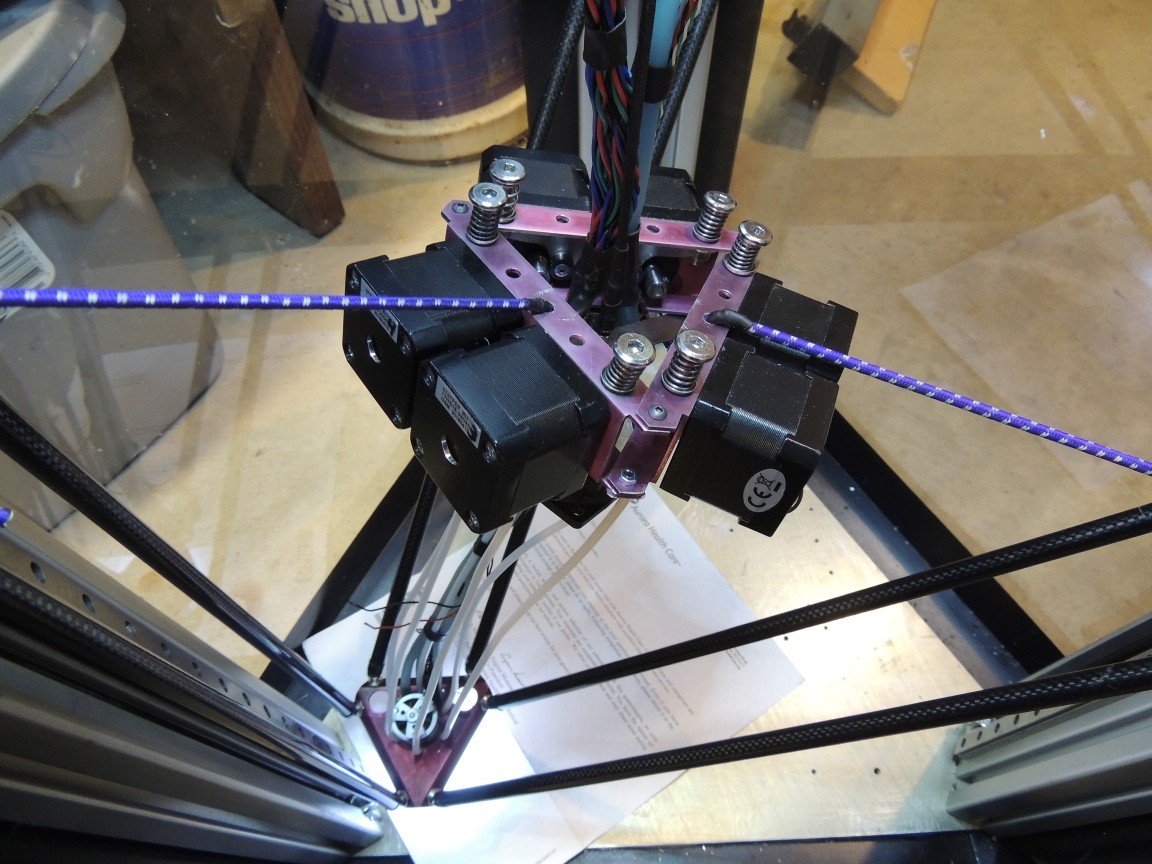

6 экструдеров размещены на плавающей платформе выше хотенда и выдают пластик по короткому боудену.


Текущая реализация работает на Beaglebone Black с Machinekit (velocity extrusion branch) и кастомный код (гихаб).

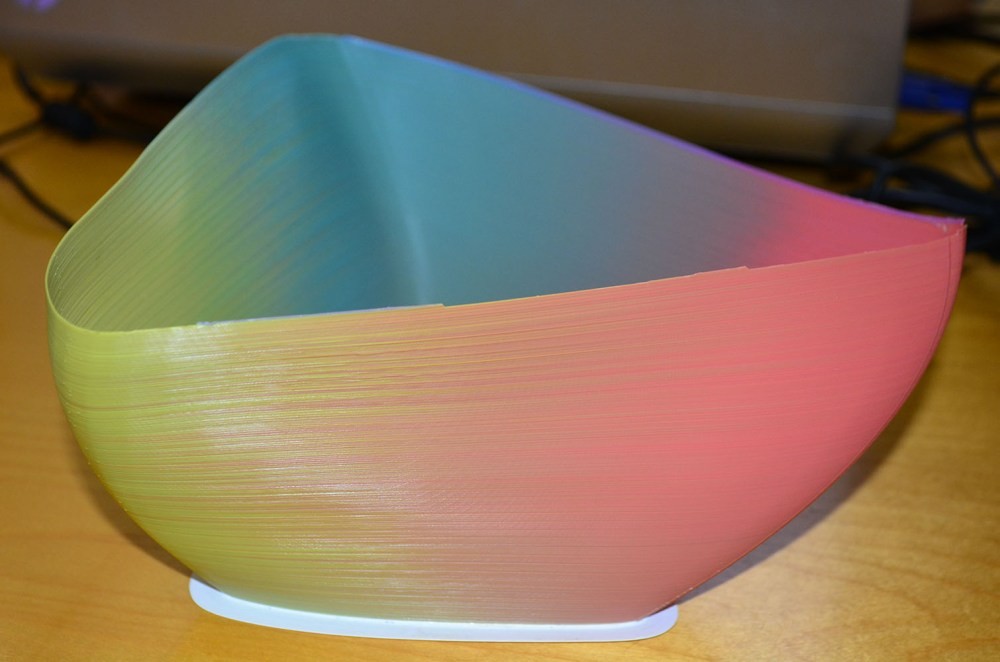

Полноцветная печать на скорости до 180мм/с (200мм/сек перемещение).



источник: hackaday.io
Аватара пользователя
TedBeer

Сообщения: 1126
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Цветная FDM печать

Сообщение ales2k » 06 апр 2017, 15:40

Красота. Еще бы миниатюрнее раза в 2.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 461
Зарегистрирован: 30 июн 2014, 12:50

Re: Цветная FDM печать

Сообщение icehardy » 06 апр 2017, 19:16

А ретракты в этой конструкции возможны?
Или только вазочки печатать
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Цветная FDM печать

Сообщение 3DLab » 06 апр 2017, 20:42

Качественная цветная 3д-печать давно существует и используется там, где это нужно. А это что-то типа морской свинки. Она не морская, да и вообще не свинка.
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: Цветная FDM печать

Сообщение TedBeer » 06 апр 2017, 21:41

icehardy писал(а):А ретракты в этой конструкции возможны?

Зачем ретракт, если не подтекает? Нет смысла заталкивать пруток назад. Давление создается крыльчаткой, поэтому его можно скинуть без ретракта.
Аватара пользователя
TedBeer

Сообщения: 1126
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Цветная FDM печать

Сообщение Myp » 06 апр 2017, 22:51

icehardy писал(а):А ретракты в этой конструкции возможны?

были бы возможны, напечатали бы =)

раз там вращается крыльчатка у меня очень большие сомнения о живучести сальников
на 250 градусах мало что долго проживёт.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17520
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Цветная FDM печать

Сообщение Harh » 07 апр 2017, 10:30

3DLab писал(а):Качественная цветная 3д-печать давно существует и используется там, где это нужно. А это что-то типа морской свинки. Она не морская, да и вообще не свинка.


Увы, плюсану... Рад бы похвалить, но кроме как инженерное решение и того факта, что это для дельты, я в этом плюшек не вижу. Возможно, они и есть, но я не могу их представить :)
Аватара пользователя
Harh

Сообщения: 796
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Цветная FDM печать

Сообщение TedBeer » 07 апр 2017, 11:48

3DLab писал(а):Качественная цветная 3д-печать давно существует и используется там, где это нужно.

FDM (к тому же доступный)? Поделитесь информацией.
Мы же не говорим тут про порошковую, бумажную и polyjet.
Аватара пользователя
TedBeer

Сообщения: 1126
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Цветная FDM печать

Сообщение karabas2011 » 07 апр 2017, 11:50

Myp писал(а):
icehardy писал(а):А ретракты в этой конструкции возможны?

были бы возможны, напечатали бы =)

раз там вращается крыльчатка у меня очень большие сомнения о живучести сальников
на 250 градусах мало что долго проживёт.

А почему бы не дёргать внешним электромагнитом какой нибудь внутренний подвижный сердечник-лопатку? Тогда сальников не надо.
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Цветная FDM печать

Сообщение icehardy » 07 апр 2017, 12:14

ну... тут и так беда в плане надежности и долговечности конструкции, а ты предлагаешь еще хуже
так хотя б видно, что двигатель крутится
и я не представляю даже сколько нужно мощи подводить чтоб сдвинуть какую то железку в расплаве пластика только силой магнитного поля
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Цветная FDM печать

Сообщение Harh » 07 апр 2017, 13:53

TedBeer писал(а):FDM (к тому же доступный)? Поделитесь информацией.
Мы же не говорим тут про порошковую, бумажную и polyjet.


Ну ты же знаешь, что не ФДМ и что не доступный :) Тут момент другой: нужен ли такой цветной вариант кому реально?
Аватара пользователя
Harh

Сообщения: 796
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Цветная FDM печать

Сообщение abuharsky » 07 апр 2017, 14:05

Harh писал(а):Тут момент другой: нужен ли такой цветной вариант кому реально?



учитывая, что 3д печать в 70% сама по себе бесполезна, то вопрос весьма актуальный :)
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Цветная FDM печать

Сообщение Harh » 08 апр 2017, 00:21

abuharsky писал(а):учитывая, что 3д печать в 70% сама по себе бесполезна, то вопрос весьма актуальный :)


Ты не путай объективную бесполезность с субъективной ненужностью... Или там наоборот, лень думать :)

Я, например, участник также на фотофоруме и форуме авиасимуляторов... Так там то же самое можно сказать. Это и называется хобби :) Оно даже иногда может деньги приносить, если грамотно поставлено.

А про такую модель цветной печати речь о том, для чего она делается, для получения любых (пусть не особо полезных) результатов, или просто чтобы сказать "а вот у меня печать трех-четырех-шестицветная". Принтер существует не как чего-то жужжащая и катающаяся механикой штука, а как нечто, что производит что-то полезное, красивое или красивое и полезное :) А будет ли таковым считаться плавный переход из зеленого в красный цвет даже самим владельцем принтера уже через пару распечатков, вопрос открытый :)
Аватара пользователя
Harh

Сообщения: 796
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Цветная FDM печать

Сообщение abuharsky » 08 апр 2017, 01:58

Harh писал(а):
abuharsky писал(а):учитывая, что 3д печать в 70% сама по себе бесполезна, то вопрос весьма актуальный :)


Я, например, участник также на фотофоруме и форуме авиасимуляторов... Так там то же самое можно сказать. Это и называется хобби :)



Золотые слова! Сам еще параллельно электровелосипедист :)

Harh писал(а):Оно даже иногда может деньги приносить, если грамотно поставлено.


Самовнушение - страшная болезнь, осторожнее с этим :)))))))
abuharsky

Сообщения: 419
Зарегистрирован: 20 апр 2011, 13:36
Откуда: Россия, Орёл

Re: Цветная FDM печать

Сообщение Alexus12 » 08 апр 2017, 10:05

abuharsky писал(а):учитывая, что 3д печать в 70% сама по себе бесполезна, то вопрос весьма актуальный :)

Кому бесполезна, а у кого-то принтер не выключается сутками.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1071
Зарегистрирован: 18 дек 2014, 01:43
