Проектирую DLP принтер.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Проектирую DLP принтер.

Сообщение AKlion » 26 мар 2017, 19:06

Озадачился выбором проектора для создания DLP принтера, но так как совершенно пока не вкурсе то прошу совета знатоков, подскажите плизз на что обращать внимание и какие параметры стоит учитывать.
Последний раз редактировалось AKlion 30 мар 2017, 23:58, всего редактировалось 1 раз.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Выбор проектора для DLP принтера.

Сообщение how_eee » 27 мар 2017, 16:36

Жевали уже этот вопрос в моей теме. Зачем создавать новую? Просто прочти её всю. 99% вопросов пропадёт.
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Выбор проектора для DLP принтера.

Сообщение AKlion » 27 мар 2017, 19:25

ну и дал бы на неё ссылку сразу, чтобы не искать.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Выбор проектора для DLP принтера.

Сообщение how_eee » 27 мар 2017, 19:29

Не, ну если тебе лень искать, то мне тем более :D
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Выбор проектора для DLP принтера.

Сообщение AKlion » 27 мар 2017, 19:38

Спасибо за помощь!!! Как хоть тема называлась то?
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Выбор проектора для DLP принтера.

Сообщение Harh » 28 мар 2017, 00:32

AKlion писал(а):Спасибо за помощь!!! Как хоть тема называлась то?


Я не помню... У меня лежит ждет Acer P1500, у Жени вродь тоже он, если ничего не вру :) Он для этих целей считается очень популярным. Если что с того времени изменилось, не знаю.
Аватара пользователя
Harh

Сообщения: 798
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Выбор проектора для DLP принтера.

Сообщение AKlion » 30 мар 2017, 00:51

Вот по Acer P1500 у меня назрел вопрос, какое расстояние от торца корпуса до плоскости печати при максимальном качестве печати и при размере печати 200 мм?
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Выбор проектора для DLP принтера.

Сообщение Harh » 30 мар 2017, 08:55

AKlion писал(а):Вот по Acer P1500 у меня назрел вопрос, какое расстояние от торца корпуса до плоскости печати при максимальном качестве печати и при размере печати 200 мм?


Должно быть около 215 мм. Я прикидывал по указанным в паспорте параметрам, можешь скачать паспорт на него, проверить.
Вложения
Аватара пользователя
Harh

Сообщения: 798
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Выбор проектора для DLP принтера.

Сообщение AKlion » 30 мар 2017, 23:48

Паспорт паспортом но в паспорте не указаны эти параметры. Если смотреть относительные расстояния то мы получаем 2 штрины, тоесть при ширине печати 20см должно быть расстояние от 23см 30см. Поэтому то я и спрашиваю как в реальности? Хотя как я понимаю чем больше это расстояние тем лучше. но тут мы завязаны на реальную оптику реального проектора.

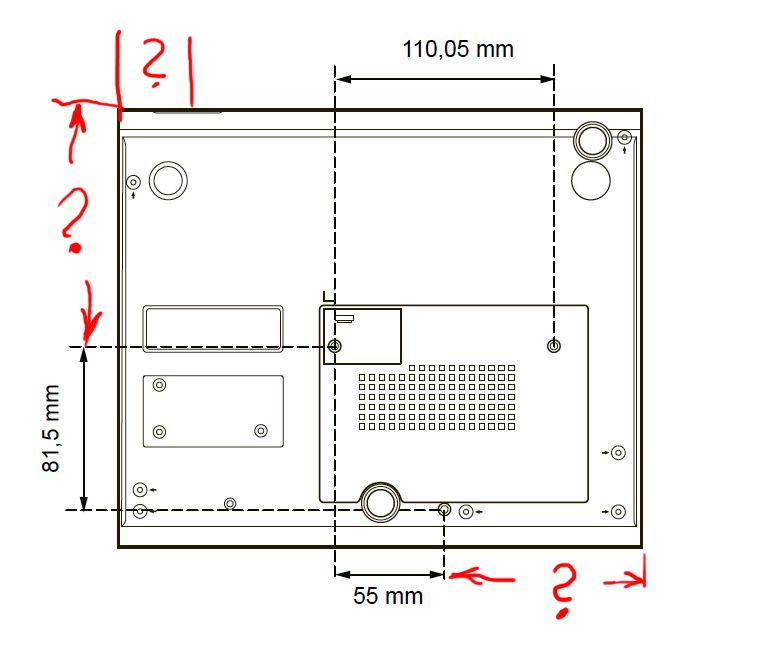

И второй вопрос. Он на скриншоте.

Добавлено спустя 41 минуту 36 секунд:
Вот тут посчитал и задумался, а какая максимальная площадь печати имеет смысл?

1920х1080

0.02 38.4х21.6
0.03 57.6х32.4
0.04 76.8х43.2
0.05 96.0х54.0
0.06 115.2х64.8
0.08 153.6х86.4
0.1 192.0х108.0
0.12 230.4х129.6
0.14 268.8х129.6
0.15 297.0х162.0
0.16 307.2х172.0
0.18 345.6х194.4
Вложения
Снимок экрана 2017-03-30 в 23.11.02.jpg
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Выбор проектора для DLP принтера.

Сообщение how_eee » 31 мар 2017, 00:02

Я просто в шоке. Дал все явки и пароли уже. Неужели так трудно использовать поиск? Там и это все есть. Я все сделал за вас и выложил все готовенькое.

Добавлено спустя 33 секунды:
Re: Проектирую DLP принтер.

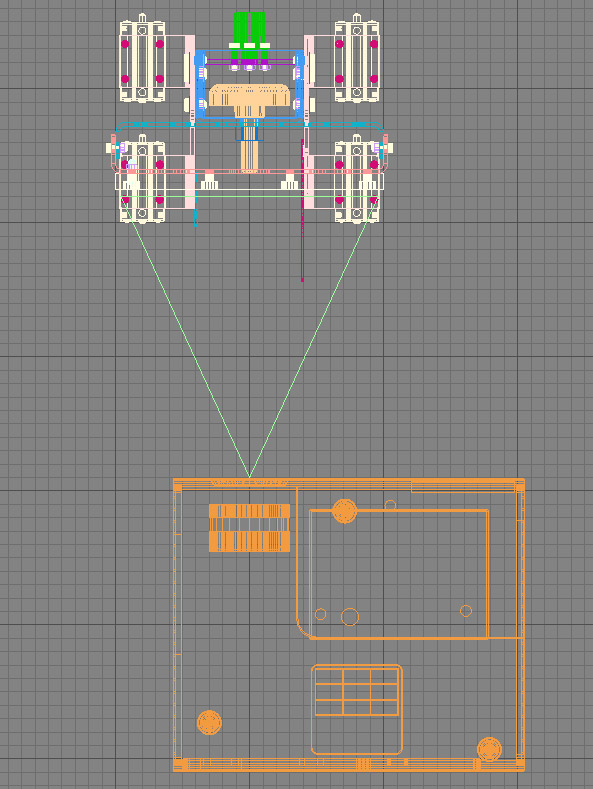

Все размеры проверены в натуре.
Вложения
Снимок экрана %2860%29.png
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Проектирую DLP принтер.

Сообщение AKlion » 31 мар 2017, 00:07

Нетрудно. введи в поиске DLP. Хотя всё что можно было я перечитал. Но увы там нету ответов на мои вопросы. А в найденых мной моделях проектора я невооруженным глазом вижу ошибки.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Проектирую DLP принтер.

Сообщение how_eee » 31 мар 2017, 00:13

Ошибки? Ну ну, удачи тогда.

Добавлено спустя 53 секунды:
Введи в поиске p1500 и ты удивишься
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Проектирую DLP принтер.

Сообщение AKlion » 31 мар 2017, 00:19

Только вот не нужно обижаться и делать вид что ты уже всё знаешь и всё прошел. Лучше бы по делу написал.

Добавлено спустя 5 минут 7 секунд:
Размеров которые меня интересуют я ни где не нашел.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: Проектирую DLP принтер.

Сообщение elshad66 » 31 мар 2017, 01:02

AKlion писал(а):Размеров которые меня интересуют я ни где не нашел.

все методом тыка,вот сказали же
how_eee » 27 мар 2017, 16:36
Жевали уже этот вопрос в моей теме. Зачем создавать новую? Просто прочти её всю. 99% вопросов пропадёт.

forum107/topic14625.html
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 361
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Проектирую DLP принтер.

Сообщение AKlion » 31 мар 2017, 01:25

elshad66 писал(а):все методом тыка


И размеры проектора тоже?

Добавлено спустя 4 минуты 2 секунды:
elshad66 писал(а):Жевали уже этот вопрос в моей теме


Какой из вопросов жевали в какой из твоих тем?
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 507
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей
