Выбор электроники 32 бита

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Выбор электроники 32 бита

Сообщение Minatavrus » 07 июн 2017, 02:42

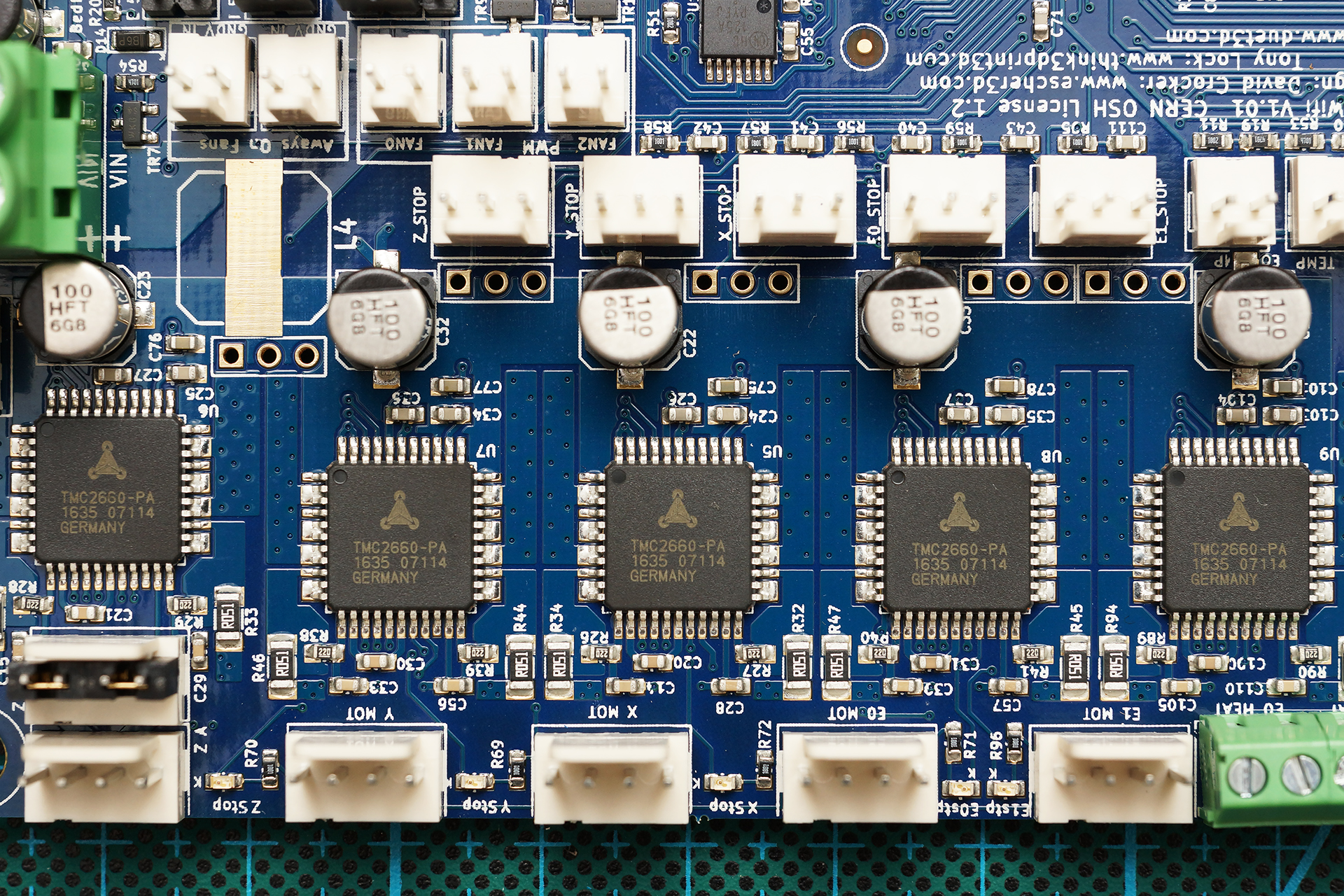

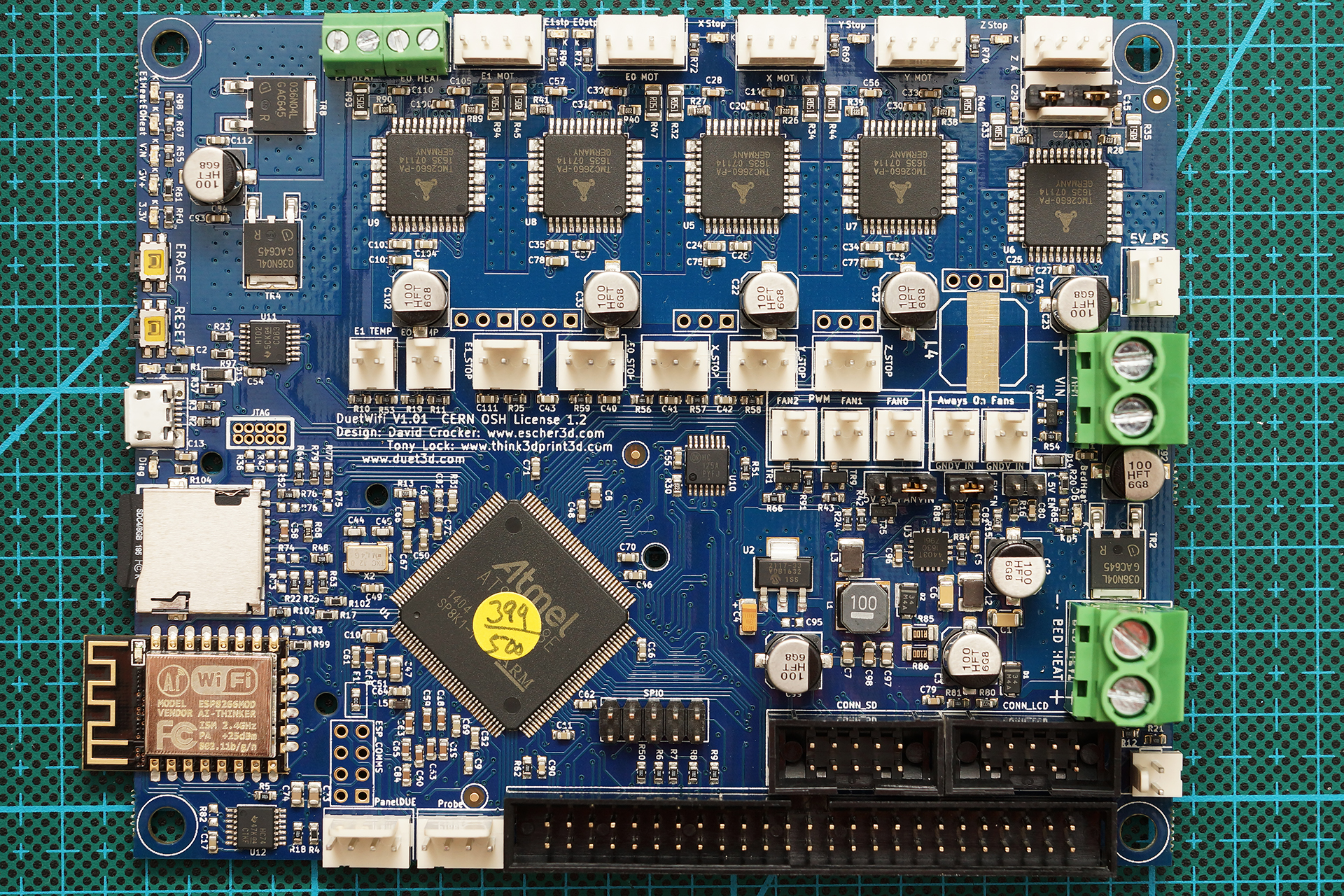

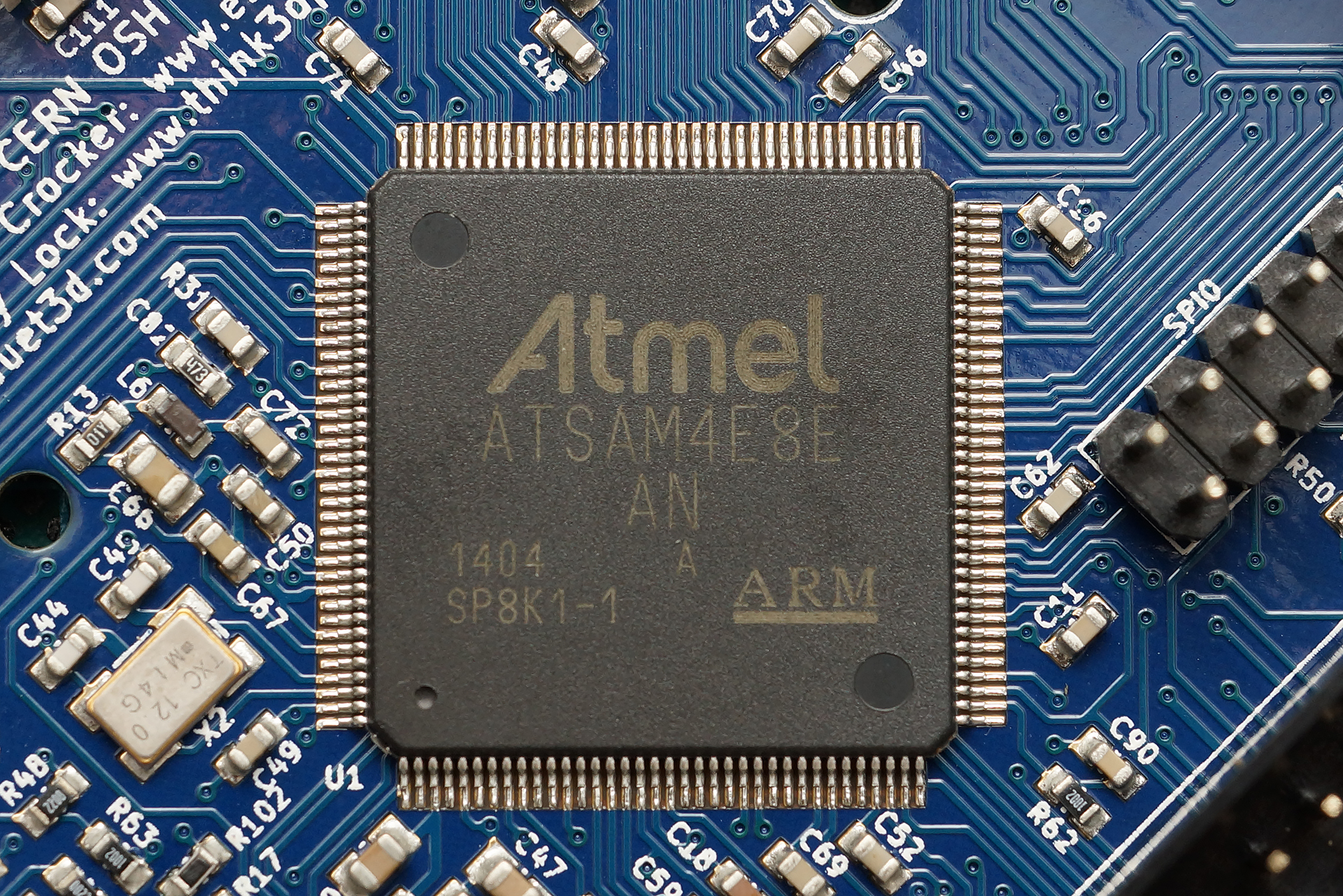

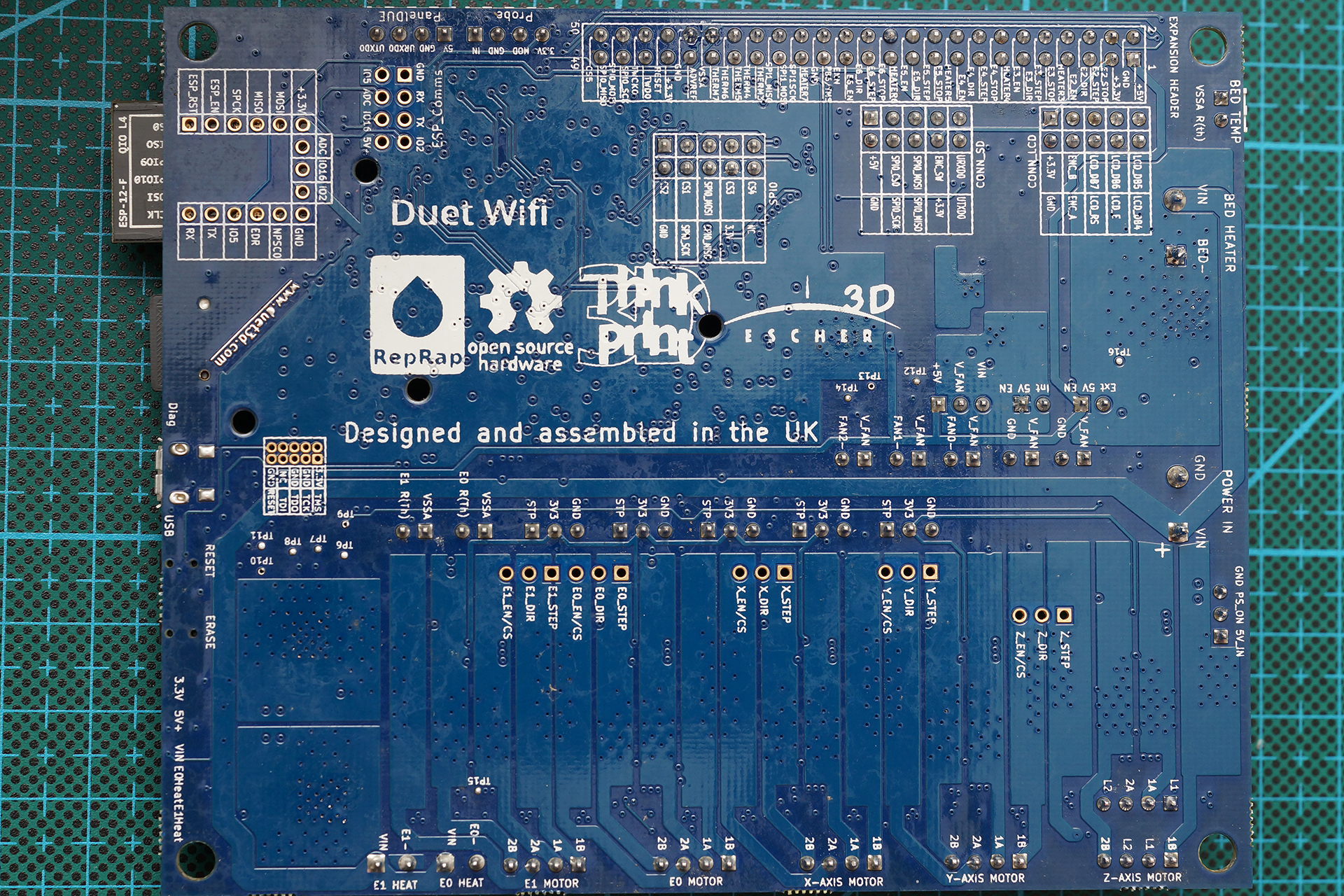

Duet Wifi
Вложения
Аватара пользователя
Minatavrus

Сообщения: 3
Зарегистрирован: 07 июн 2017, 02:27

Re: Выбор электроники 32 бита

Сообщение karabas2011 » 07 июн 2017, 16:45

Этих 120 фунтов хватит чтоб купить семидюймовый тачскрин с распберри 3 и какую-нибудь смузю.
karabas2011

Сообщения: 1597
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Выбор электроники 32 бита

Сообщение RomanST77 » 13 июн 2017, 01:11

karabas2011 писал(а):Этих 120 фунтов хватит чтоб купить семидюймовый тачскрин с распберри 3 и какую-нибудь смузю.

Если бы эту плату стали собирать тут и цена была бы поменьше - стали бы покупать?
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: Выбор электроники 32 бита

Сообщение Minatavrus » 13 июн 2017, 10:56

karabas2011 писал(а):Этих 120 фунтов хватит чтоб купить семидюймовый тачскрин с распберри 3 и какую-нибудь смузю.

Вчера заменил двигатель экструдера, стоял 17HS13-1334S (1.33A), но экструдер вдруг в какой-то момент стал щелкать и мотор пропускать шаги. Причин могло быть несколько, но т.к. был запасной мотор 17HM19-2004S (2А) то решил его проверить. В настройках установил ток 2000mA (подумал, может мощности предыдущему не хватало). Поставил печатать деталь на 10 часов. В процессе печати проверил температуру мотора - он был очень горячим (~65 град). Оказалось, для уменьшения тока не нужно прерывать печать - Duet позволяет изменять ток моторов прямо из веб-интерфейса на лету. Таким образом снижал ток (и температуру) и смотрел когда начнется пропуск шагов. В итоге выяснилось что старый мотор неисправен.
А Ваша плата (или распберри со смузей) позволяет менять ток моторов на лету из веб-интерфейса?
Аватара пользователя
Minatavrus

Сообщения: 3
Зарегистрирован: 07 июн 2017, 02:27

Re: Выбор электроники 32 бита

Сообщение icehardy » 13 июн 2017, 15:02

MKS-Sbase умеет на ходу управлять током двигателей, думаю так же и насчет оригинальной Smoothieboard
Наверняка такая возможность есть у любого контроллера при использовании Digipot на драйверах двигателей, даже если взять ардуинку с марлином :)
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Выбор электроники 32 бита

Сообщение karabas2011 » 13 июн 2017, 16:29

Minatavrus писал(а):
karabas2011 писал(а):Этих 120 фунтов хватит чтоб купить семидюймовый тачскрин с распберри 3 и какую-нибудь смузю.

Вчера заменил двигатель экструдера, стоял 17HS13-1334S (1.33A), но экструдер вдруг в какой-то момент стал щелкать и мотор пропускать шаги. Причин могло быть несколько, но т.к. был запасной мотор 17HM19-2004S (2А) то решил его проверить. В настройках установил ток 2000mA (подумал, может мощности предыдущему не хватало). Поставил печатать деталь на 10 часов. В процессе печати проверил температуру мотора - он был очень горячим (~65 град). Оказалось, для уменьшения тока не нужно прерывать печать - Duet позволяет изменять ток моторов прямо из веб-интерфейса на лету. Таким образом снижал ток (и температуру) и смотрел когда начнется пропуск шагов. В итоге выяснилось что старый мотор неисправен.
А Ваша плата (или распберри со смузей) позволяет менять ток моторов на лету из веб-интерфейса?


;Digipot Motor currents:
M907 X1.20000 Y1.20000 Z1.20000 E1.50000 A1.50000
спеки моих моторов говорят - макс ток 1.3А
я подозреваю что твоих то же

Добавлено спустя 6 минут 28 секунд:
RomanST77 писал(а):
karabas2011 писал(а):Этих 120 фунтов хватит чтоб купить семидюймовый тачскрин с распберри 3 и какую-нибудь смузю.

Если бы эту плату стали собирать тут и цена была бы поменьше - стали бы покупать?

Поменьше это сколько?
Собирать надо в китае. И не эту, а нормальную STM. Типа той что STшники анонсировали.
красная цена 3-4тыр. Смузя не устраивает малой памятью, отсутствием eeprom, ущербным эзернетом и отсутствием нужного колв-а периферии. Но при цене в 3тыр с этим можно как-то мириться
karabas2011

Сообщения: 1597
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Выбор электроники 32 бита

Сообщение Minatavrus » 13 июн 2017, 17:42

karabas2011 писал(а):спеки моих моторов говорят - макс ток 1.3А
я подозреваю что твоих то же

По даташиту мои моторы на 2А http://www.omc-stepperonline.com/download/pdf/17HM19-2004S.pdf, Duet поддерживает до 2,4А (программное ограничение в прошивке, драйвера держат до 2,8А). Ток можно менять командой в консоли, например "M906 E2000" прямо во время печати.
Аватара пользователя
Minatavrus

Сообщения: 3
Зарегистрирован: 07 июн 2017, 02:27

Re: Выбор электроники 32 бита

Сообщение ursus » 13 июн 2017, 20:27

Попробовал я наконец то связку AZSMZ с драйверами 128 микрошагов от Микромейков(https://ru.aliexpress.com/item/Micromak ... 0.0.TrsEML) Микрошаг работает как надо, но шумят они адски. Гул и дребезг стоит аж уши режет. Еще и на удержании движки свистят очень громко. Снижал вреф до 0.3 не помогает. 4988 обычные работают гораздо тише. Хотя вроде в отзывах человек пишет, что тихо у него работают. Пробовал так же на 64 микрошага. Стало чуть тише, но все равно громче 4988.
Буду пробовать заказывать LV8729.
Prusa i3 Steel. ZAV MAX Pro.
ursus

Сообщения: 222
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Выбор электроники 32 бита

Сообщение setar » 13 июн 2017, 21:06

кстати, я тут в погоне за дополнительным моментом как то перевел tmc2100 из stealthChop в spreadCycle - начался дикий свист на удержании, пришлось все вернуть обратно
Аватара пользователя
setar
Site Admin

Сообщения: 10102
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Выбор электроники 32 бита

Сообщение icehardy » 13 июн 2017, 22:01

ursus писал(а):Буду пробовать заказывать LV8729.

Не посоветую, есть они у меня, остался недоволен, на двух принтерах пробовал, с разными контроллерами, разными моторами шумно
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Выбор электроники 32 бита

Сообщение ursus » 13 июн 2017, 23:48

icehardy писал(а):Не посоветую...

А что ж тогда ставить? Очень уж мне тмс2100 на прюше понравились. Так тихо работают просто песня.
Prusa i3 Steel. ZAV MAX Pro.
ursus

Сообщения: 222
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Выбор электроники 32 бита

Сообщение icehardy » 15 июн 2017, 10:33

ursus писал(а):
icehardy писал(а):Не посоветую...

А что ж тогда ставить? Очень уж мне тмс2100 на прюше понравились. Так тихо работают просто песня.

Ну вот их и ставь :)
или TMC2208
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Выбор электроники 32 бита

Сообщение VitDagger » 15 июн 2017, 12:06

TMC2208 мне больше нравятся в плане нагрева. Работают со штатными радиаторами с обдувом 80мм кулером. ТМС2100 этого было мало
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 430
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Выбор электроники 32 бита

Сообщение ursus » 16 июн 2017, 00:14

icehardy писал(а):Ну вот их и ставь :)
или TMC2208

Они ж слабенькие по току. 2100 которые. На прюше они у меня норм работают, но там скорость 60мм\с максимум. А на заве хотелось бы 150-200 получить. А 2208 хрен купишь. Китайцы че то не хотят их клонировать. А оригиналы дорого больно.
Prusa i3 Steel. ZAV MAX Pro.
ursus

Сообщения: 222
Зарегистрирован: 27 авг 2014, 02:11
Откуда: Тольятти
ФИО: Михаил

Re: Выбор электроники 32 бита

Сообщение icehardy » 16 июн 2017, 16:23

я 5 штук покупал TMC2208 по 600 с чем то рублей вышли, вполне приемлемо
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy
