Выбор электроники 32 бита

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Выбор электроники 32 бита

Сообщение VitDagger » 30 мар 2017, 12:33

Ток на драйверах выставил на 1.4А,но большой радиатор. Просто на выносных проводах это. Если ТМС2208 меньше греются, может им достаточно штатных радиаторов. Меньший ток не очень хорошо показывает себя на скоростях 120 и выше и ускорениях 4-5к. По крайней мере у меня.
Второй принтер собираю, компактнее и покрасивее. Рельсы Хивин, ШВП, Ултратроникс. И как то провода с большим радиатором тут не вписываются :) Корпус так же из МДФа оставлю, но чуть переделанным. Мне вполне понравилось. Конструкция жесткая, массивная. Если решить вопрос с охлаждением хотенда из вне, то можно сделать полностью закрытым.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Выбор электроники 32 бита

Сообщение Myp » 30 мар 2017, 13:27

unigenum писал(а):а разве ТМС2100 сильно греются?

киатйская версия в режиме spreadCycle греется не больше чем другие (без проблем работает с мизерным радиатором на скотче), но шумит, сильно греется в тихом режиме stealthChop.
есть оригинальная версия с раздельным питанием логика/сила, которая не будет греться в тихом режиме, но доставка стоит... =(
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Выбор электроники 32 бита

Сообщение unigenum » 30 мар 2017, 14:38

собсно, далеко ходить не надо https://github.com/watterott/SilentStepStick
как я понял, есть две версии ТМС2100. одна питается 5в с отдельного пина колодки драйвера. вторая, типа универсальная, ей этот пин не нужен. питание берется с пина напряжения мотора и преобразуется в 5В внутренним линейным стабилизатором, который все излишки тупо высаживает в тепло. отсюда и нагрев.
значит, чтоб оно не грелось, надо брать первую версию без лин.стаба
что касается TMC2208, то тут так же используется внутренний линейный стабилизатор, значит греться оно тоже будет, увы.
еще в TMC2208 реализованы уже нативные микрошаги до 1/256. в ТМС2100 нативные только 1/16, дальше интерполяция до 1/256. значит для 8битных плат управления TMC2208 не особо актуальна.
еще запилили новый типа улучшенный режим stealthChop2
а также автоматическое переключение между stealthChop и spreadCycle в зависимости от скорости.
ну еще добавился UART для конфигурации. хз, в нашем случае его не к чему прикручивать.
вот такие вот различия. по мне, так эти все новшества не актуальны в нашем случае 3д-печати и в данное время.
самый оптимальный вариант - простая синяя ТМС2100 без линейного стабилизатора.

да уж... стоимость доставки пробуждает такую здоровую жабу, что бороть ее надо толпой в человек 5-10
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Выбор электроники 32 бита

Сообщение VitDagger » 30 мар 2017, 15:08

Вполне можно купить драйвера на несколько человек. Вот три Ултратроникса брал, что бы разделить доставку на троих. По 11 евро вышло на человека. Всё не 34.
Правда доставка не привычная, вчера в 16 часов курьер забрал товар из Нидерландов, успела пройти пару стран и сегодня в обед уже в Москве. Как то это не правильно :D
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Выбор электроники 32 бита

Сообщение unigenum » 30 мар 2017, 15:20

ну я об том и гутарю, если, например, 5 человек возьмут по 5 штук на лицо, в итоге получится 600-700руб за драйвер. и это будет очень быстро, около недели.
аналогичную китайскую хрень продают по 500р с ожиданием доставки на пару месяцев.
по-мойму, выбор очевиден. надо только нати еще четверых.
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: Выбор электроники 32 бита

Сообщение VitDagger » 30 мар 2017, 16:03

Через пару месяцев мне нужно будет штучки три. Возможно 6. Раньше вряд ли нужны будут
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Выбор электроники 32 бита

Сообщение Myp » 30 мар 2017, 17:47

unigenum писал(а): надо только нати еще четверых.

и желательно в том же городе, ато придётся на почту сбегать ;)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Выбор электроники 32 бита

Сообщение VitDagger » 30 мар 2017, 18:24

В моём городе вряд ли есть еще желающие. Вряд ли принтер то у кого то есть. Да что там, не уверен знает ли кто что такое 3д принтер то :D
Небольшие траты на пересылку по РФ, это да. 12кг отправлял за 500км, обошлось в 1200. Коробка с платками будет рублей 200 стоить. Мне на почту прогуляться не лень, в хорошие времена каждый день хожу, не проблема.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Выбор электроники 32 бита

Сообщение oleglo » 02 апр 2017, 22:33

Прошу прощения за оффтоп, но

сама микросхема в России стОит 2$, обвязка еще примерно 2$, плата при заказе штук 30-50 будет примерно стоить доллара 3. Ну и спаять еще...
Так что при партии в несколько десятков штук должно получиться не дорого.
oleglo

Сообщения: 17
Зарегистрирован: 26 май 2015, 23:30

Re: Выбор электроники 32 бита

Сообщение MarKas » 02 апр 2017, 23:15

oleglo писал(а):плата при заказе штук 30-50 будет примерно стоить доллара 3.

Платка драйвера маленькая, при заказе 30шт - от $1
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Выбор электроники 32 бита

Сообщение MEG » 03 апр 2017, 14:50

имеет смысл если питание 5в внешнее сделать, немец отказывается, а мне очень надо!
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Выбор электроники 32 бита

Сообщение VitDagger » 07 апр 2017, 12:48

Что можно взять хорошее за 100 евро, с возможностью вставить свои драйвера и без привязки к какой либо прошивке?
С Ультратрониксами видимо тоже не получилось, продавец упорно хочет взять с меня два раза за доставку. 34 евро ему мало. 34 до РФ, столько же по РФ
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Выбор электроники 32 бита

Сообщение ales2k » 10 апр 2017, 17:27

У меня на одном принтере стоит AZSMZ mini (драйвера сменные) на втором MKS smini (драйвера впаяны)
Прошивка смузиваре и там и там
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Выбор электроники 32 бита

Сообщение VitDagger » 25 апр 2017, 16:25

Всё таки пришли Ультратрониксы. Всё в порядке, служба доставки пыталась срубить денег и с меня и с продавца. Умные :) Посылка явно вскрывалась на таможне. После чего ей долго играли в футбол :D

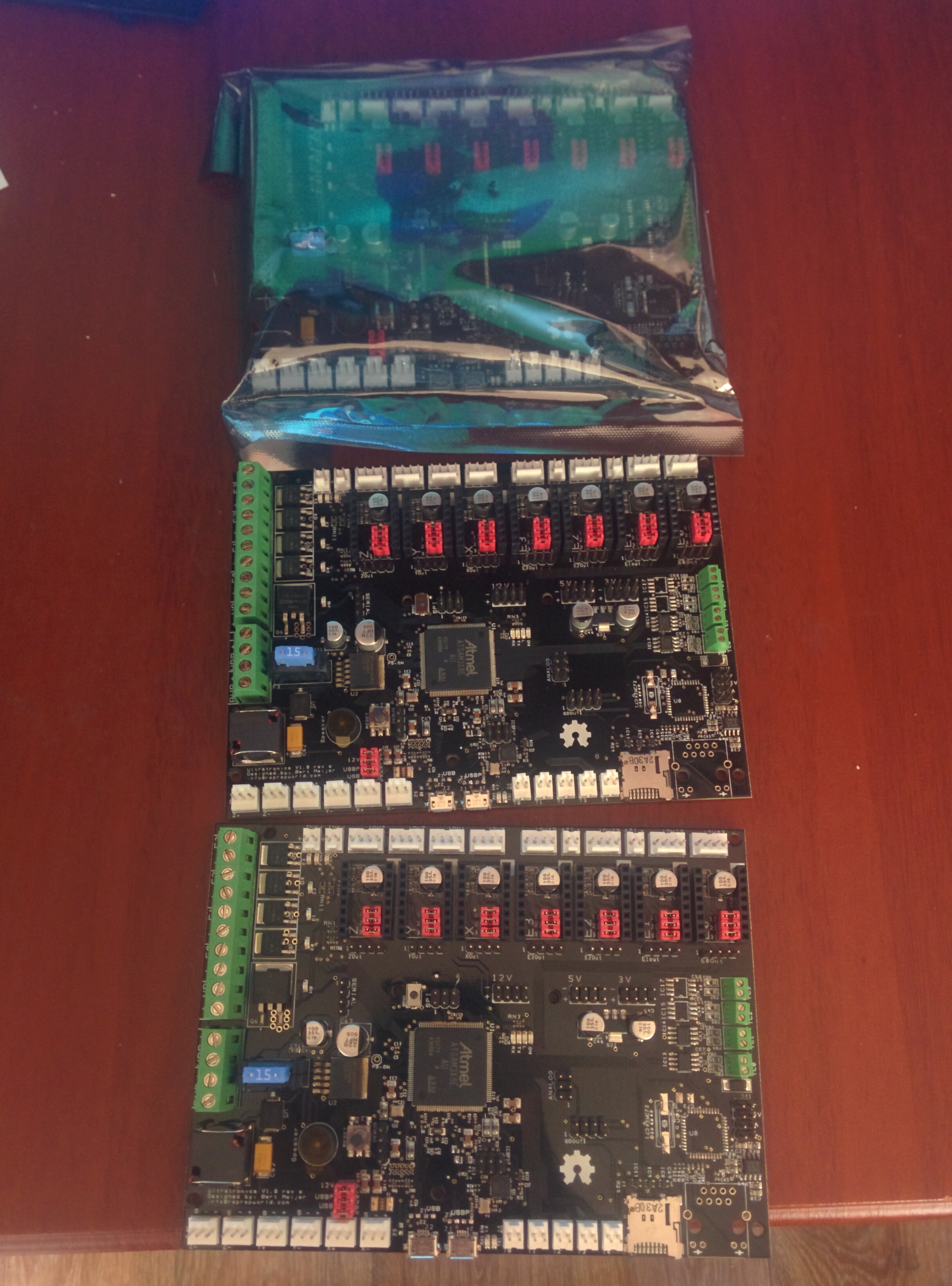

2017-04-25 14-09-37.JPG

Приятно смотреть на платы, после китайских. Нет кучи не смытого флюса. Нет такой кривой пайки как в Китае. Надеюсь клемники, как и транзистор для стола, не подведут.
Теперь бы разобраться со всем этим. Больно уж много коннекторов.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Выбор электроники 32 бита

Сообщение kick_2 » 26 апр 2017, 15:43

unigenum писал(а):как я понял, есть две версии ТМС2100. одна питается 5в с отдельного пина колодки драйвера. вторая, типа универсальная, ей этот пин не нужен. питание берется с пина напряжения мотора и преобразуется в 5В внутренним линейным стабилизатором, который все излишки тупо высаживает в тепло. отсюда и нагрев.
значит, чтоб оно не грелось, надо брать первую версию без лин.стаба
что касается TMC2208, то тут так же используется внутренний линейный стабилизатор, значит греться оно тоже будет, увы.


На github написано:
Power dissipation of the internal voltage regulator:
0.1W @ VM=12V

0.1W - наверное, всё таки не эта прибавка, что так кардинально сильно греет чип ...
kick_2

Сообщения: 14
Зарегистрирован: 02 дек 2014, 00:49
