3DLab писал(а):Напечатал несколько вещиц с разрешением 50 микрон. Напечатать было легко, а вот нормально сфотографировать, не совсем

какой полимер ? эпик? как выжигаеться?

elshad66 писал(а):

3DLab писал(а):Напечатал несколько вещиц с разрешением 50 микрон. Напечатать было легко, а вот нормально сфотографировать, не совсем

какой полимер ? эпик? как выжигаеться?

Полимер собственного разлива 3DLab Basic. Не выжигаемый. Над выжигаемым сейчас работаем.

3DLab писал(а):

elshad66 писал(а):

3DLab писал(а):Напечатал несколько вещиц с разрешением 50 микрон. Напечатать было легко, а вот нормально сфотографировать, не совсем

какой полимер ? эпик? как выжигаеться?

Полимер собственного разлива 3DLab Basic. Не выжигаемый. Над выжигаемым сейчас работаем.

а резинку снять пробовали? прилипает?

а резинку снять пробовали? прилипает?

Не пробовали.
Кстати, я пробовал снимать силиконовую форму. Полимер нормально дружит с силиконами на платиновом катализаторе. Некоторые другие полимеры содержат амины, которые не дают застывать силиконам на платине. У моего полимера такой проблемы нет.

да,силиконовые не прилипают, просто они дорого и долго обходятся клиенту
та резина котор вулканизируется ,она дешевле и быстрее,но полимер прилипает

а тот полимер над котор работаете красный?

а тот полимер над котор работаете красный?

Пока не знаю, химики еще трудятся.

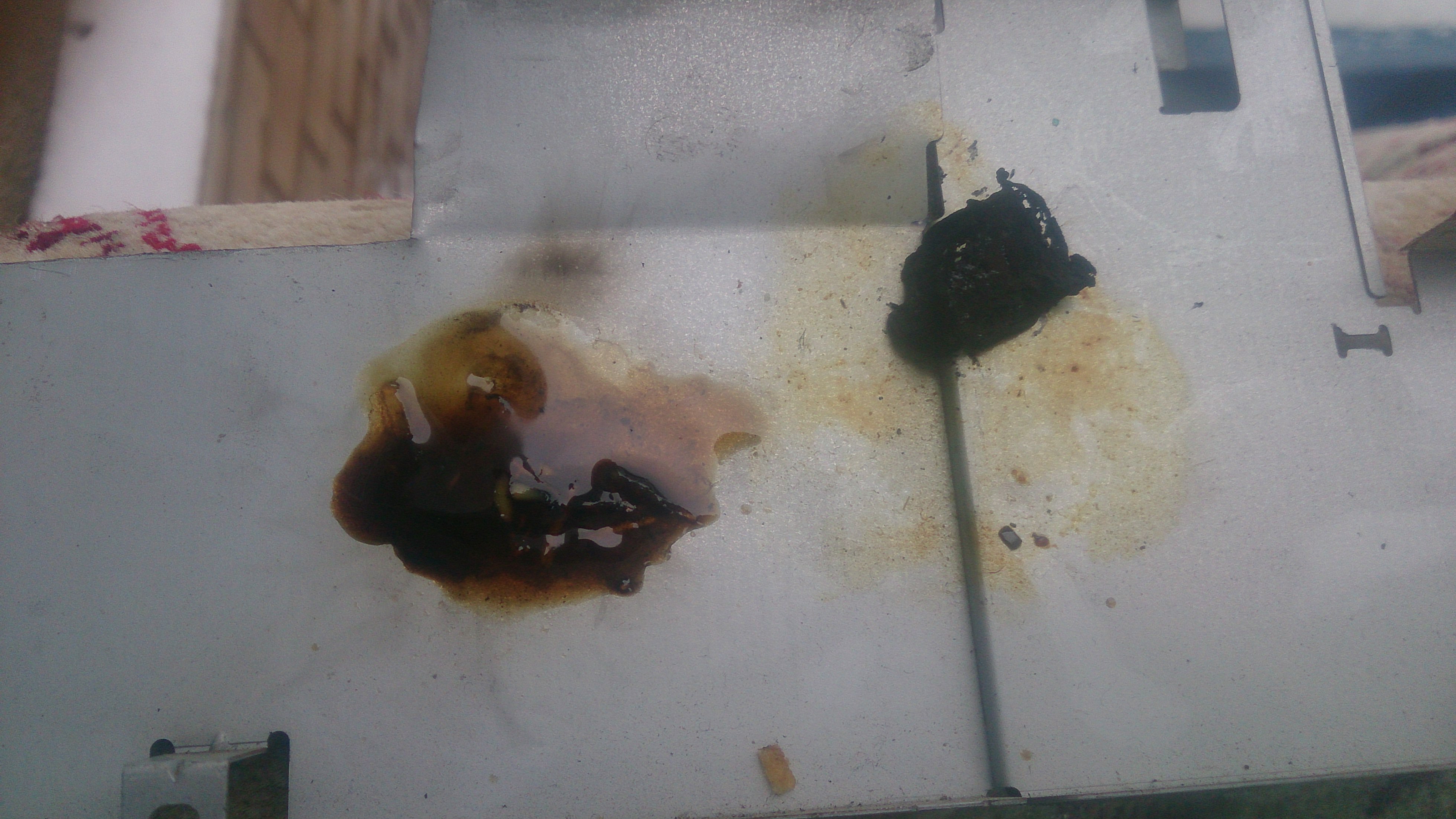

мне на днях прислали пробники красного цвета, напечаталось вроде нормально но ,после отжига шматок золы осталься
на фото справа , слева ес500

elshad66 писал(а):мне на днях прислали пробники красного цвета, напечаталось вроде нормально но ,после отжига шматок золы осталься
на фото справа , слева ес500

Не наш. У нас еще нет пробников выжигаемого.

По поводу принтера когда рассказывать начнёш?

AKlion писал(а):По поводу принтера когда рассказывать начнёш?

Пока некогда, но скоро надеюсь начать. Плюс еще интенсивно работаем над сверхбыстрыми полимерами. На днях состоялась историческая печать особо крупного объекта. Выяснилось, что надо в очередной раз переделывать ванну, потому что та, которая сейчас, при печати таких масштабов трещит и выгибается. Приходится выше поднимать столик, а это время. Сейчас надо отработать несколько идей по ускорению отделения слоя. В итоге в проект постоянно вносятся изменения.

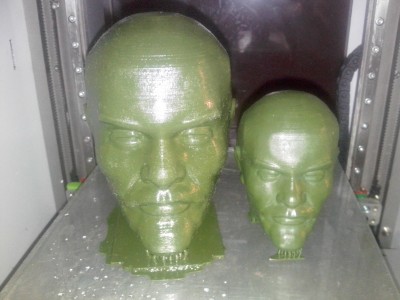

Область печати 130х97.5 мм (127 микрон на HD-проекторе). Засветка 6 секунд на слой 0.05мм. Высота модели 126 мм с поддержками. 113х93 мм по XY. Время печати 9 часов. Если бы не хлипкая ванна, можно было бы уложиться в 7.5. Пришлось увеличить высоту подъема на 2 мм по сравнению с пристрелочной моделью высотой 85 мм. Модели полые, толщина стенки 1.5 мм

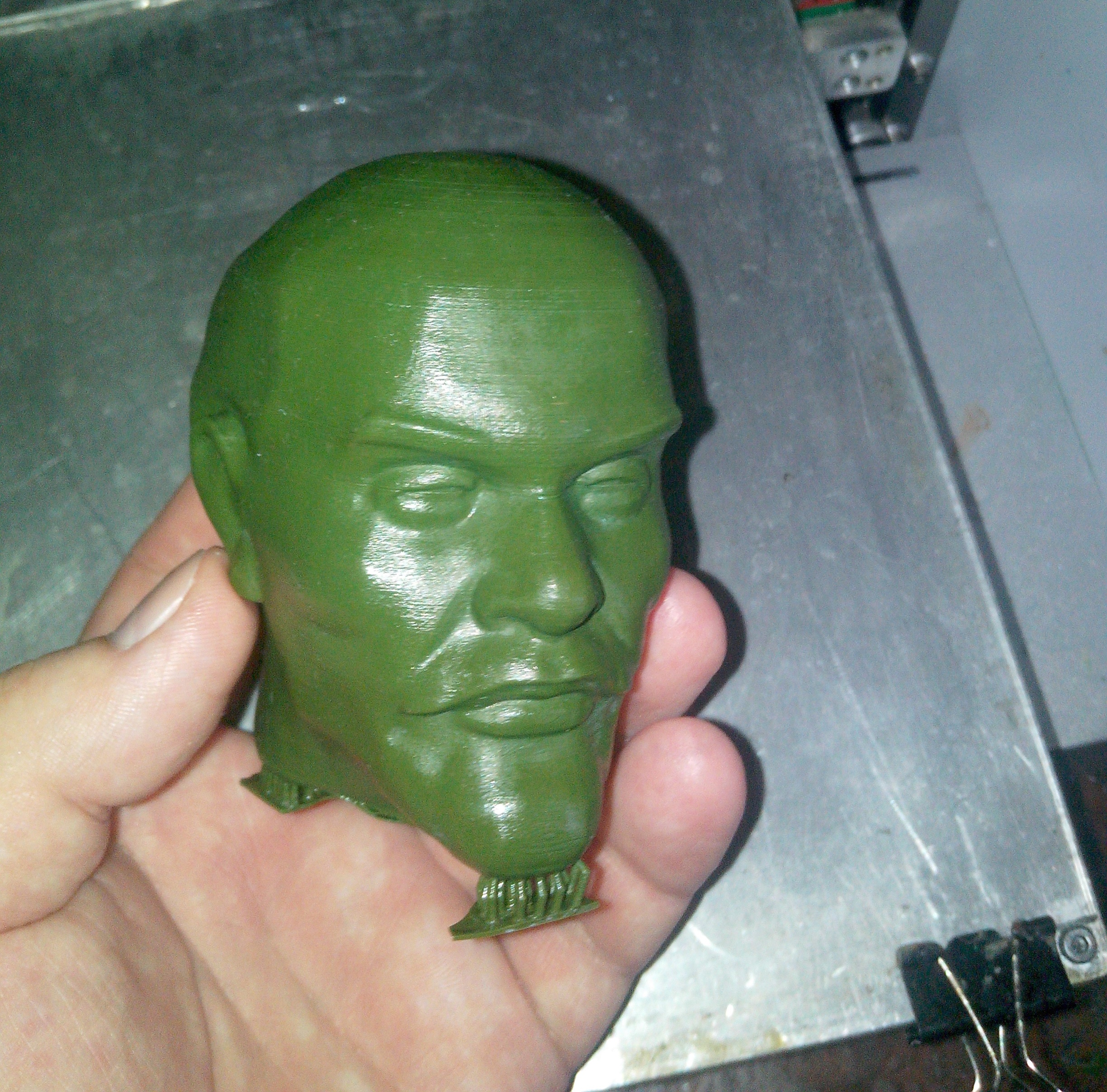

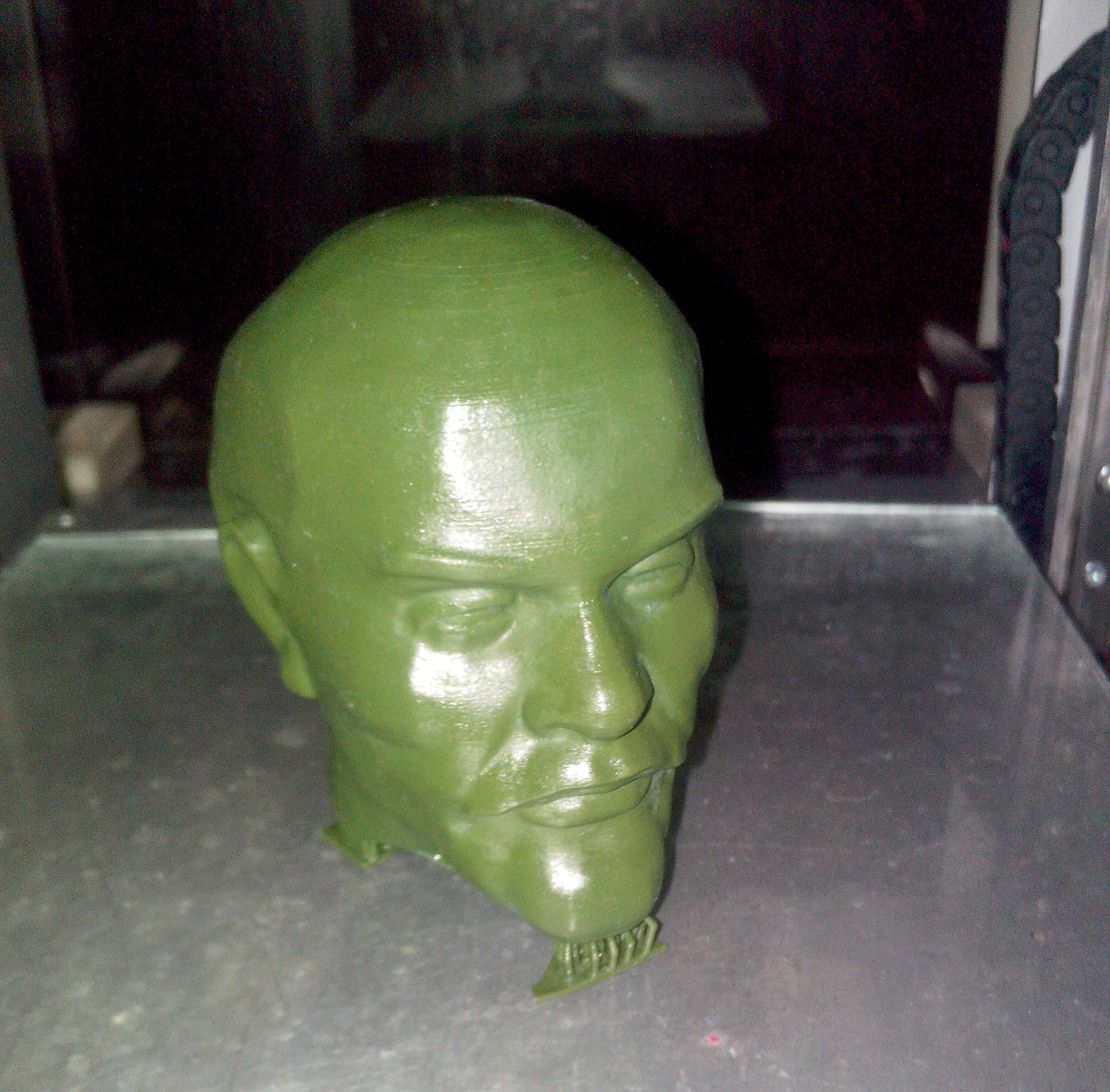

Пристрелочная модель:

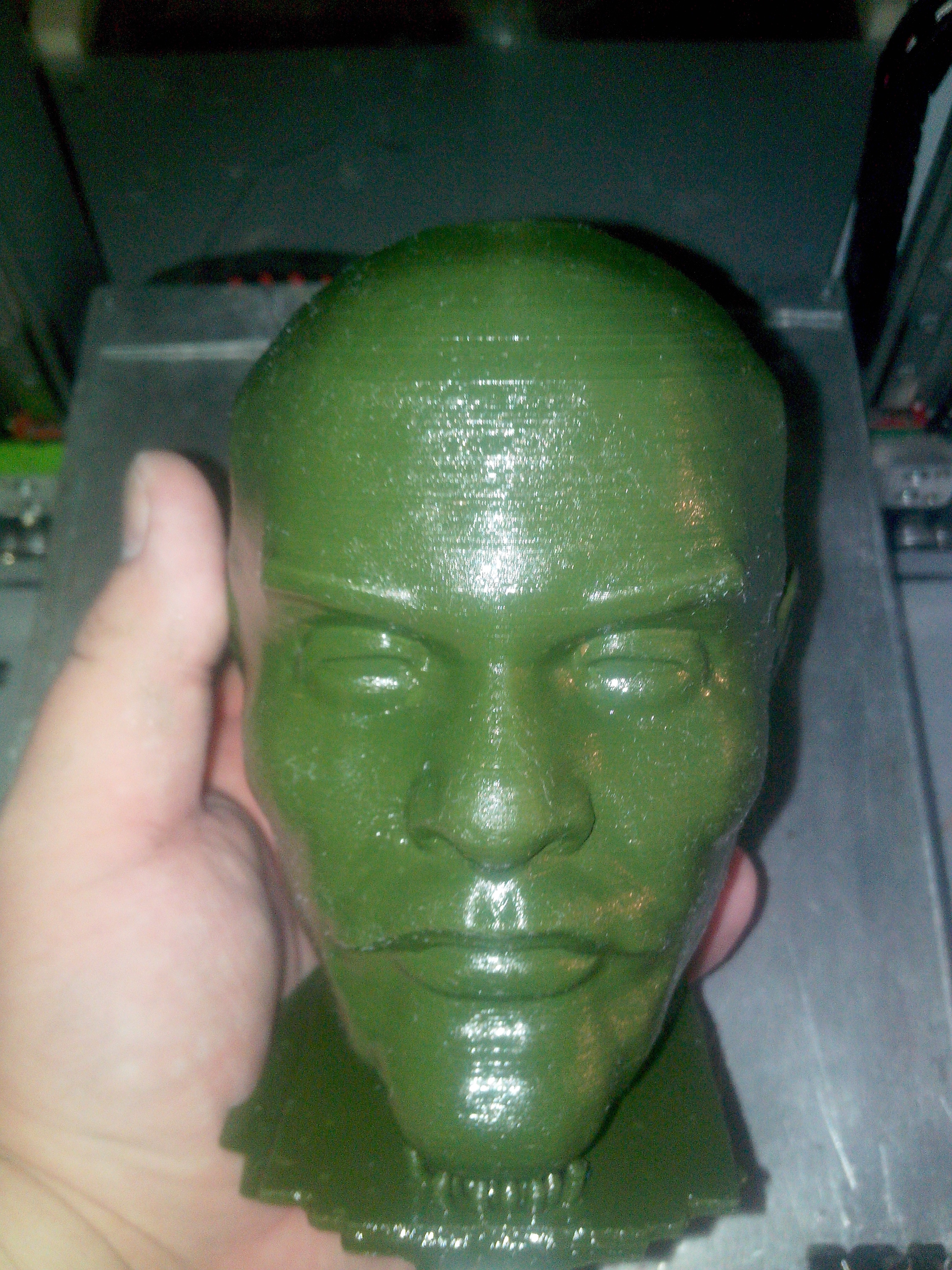

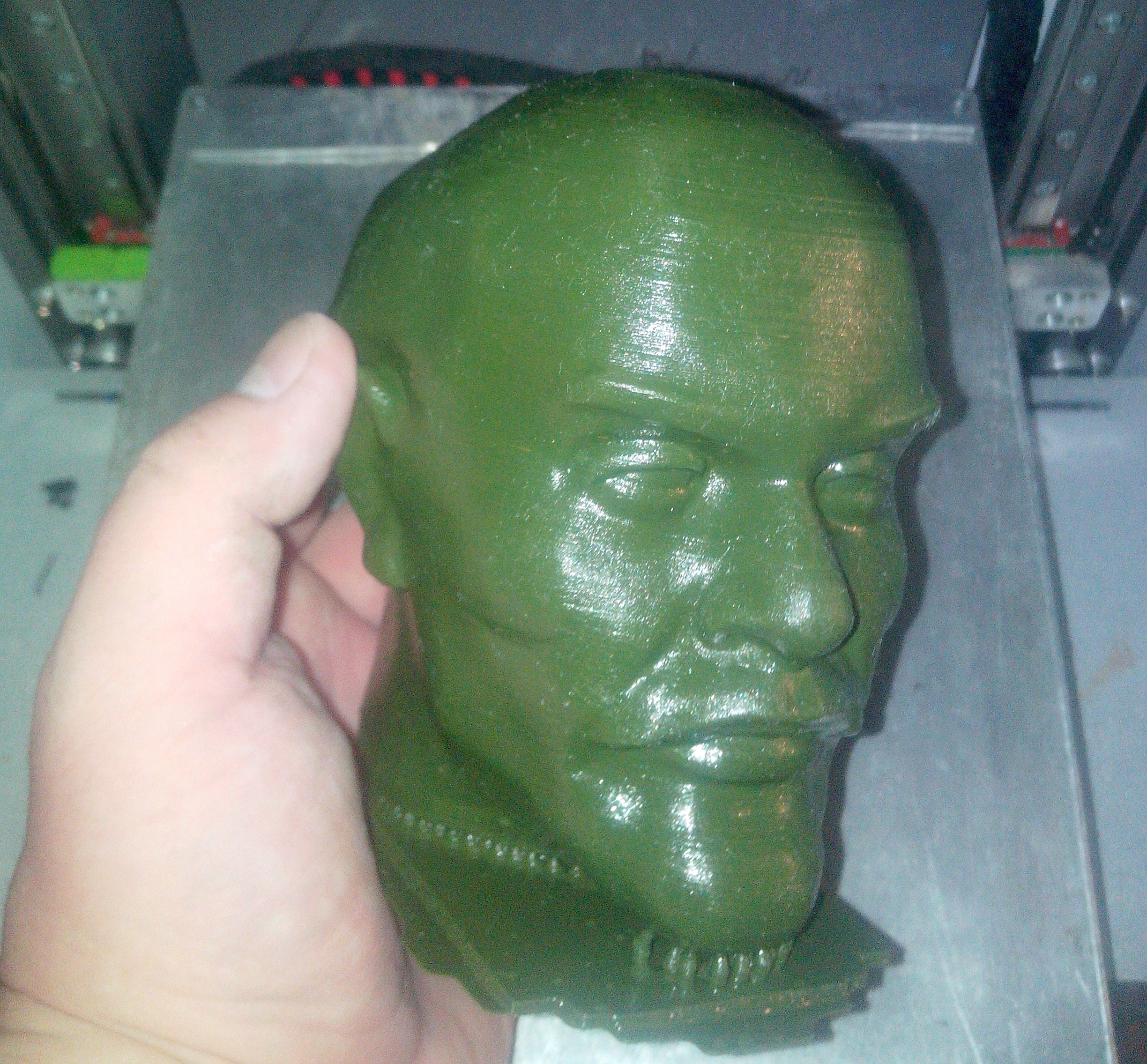

Полноразмерная модель:

Создал группу ВК по DLP\LCD\SLA. Буду рассказывать о разработке принтеров и полимеров. Раньше подобной социальной деятельностью не занимался, буду разбираться по ходу дела.
Адрес https://vk.com/jap_dlp

Тема заглохла на форуме?

konsys писал(а):Тема заглохла на форуме?

Пока было некогда вести тему. Надеюсь возобновить через неделю-две.

Ну если на форум времени не хватило, то на соц сети и подавно.)

В общем довел я проект до более-менее завершенного вида. Формат форума не очень подходит для изложения такого количества материала. Поэтому я опубликовал все статьи в своём блоге на 3dtoday, а так же оформил в pdf. Здесь будет только обсуждение.
Ссылки на pdf:

Цикл статей о постройке принтера:
Строим JAP DLP. Общее описание
Строим JAP DLP. Ось Z
Строим JAP DLP. Электроника
Строим JAP DLP. Прошивка
Строим JAP DLP. Крепление и калибровка проектора
Строим JAP DLP. Настройка Creation Workshop
Строим JAP DLP. Столик и ванна

Статьи по проекторам:
Ликбез по DLP-принтерам. Выбор проектора
Модификация объектива проектора для DLP-принтера на примере Acer P1273

Сопутствующие полезные статьи:
О безопасности фотополимерных смол
Виды фотополимерных принтеров. Ликбез
Подбор времени засветки полимера в Creation Workshop
Строим JAP DLP. О покрытиях ванн фотополимерных принтеров

Перевод документации к Creation Workshop:
Creation Workshop Hardware Guide
Creation Workshop User Manual

Файлы проекта можно скачать здесь.
