Dondolo

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Dondolo

Сообщение Diffid » 12 янв 2017, 23:41

Вот я тоже думал над фиксацией, грешу на то, что серва от того и сдохла, что постоянно под нагрузкой была. Хотелось какой нибудь упругий элемент со средним неустойчивым положением- типа тумблера. Правда дальше фантазий дело не пошло)
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Dondolo

Сообщение setar » 13 янв 2017, 02:43

есть смысл подумать над фиксацией положения магнитной застежкой, только нужно брать магниты устойчивые к температуре
(для этого у любого продавца специализирующегося на магнитах глянуть табличку с параметрами типов материала)
Аватара пользователя
setar
Site Admin

Сообщения: 10409
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Dondolo

Сообщение alexxy » 13 янв 2017, 12:48

setar писал(а):есть смысл подумать над фиксацией положения магнитной застежкой, только нужно брать магниты устойчивые к температуре
(для этого у любого продавца специализирующегося на магнитах глянуть табличку с параметрами типов материала)


Мысль хорошая, ну тут видимо неодимовые магниты пойдут, надо корпус проработать. Но тогда встанет вопрос усилие отрыва магнита ;)
alexxy

Сообщения: 93
Зарегистрирован: 05 фев 2015, 22:58

Re: Dondolo

Сообщение Alexus12 » 13 янв 2017, 14:28

alexxy писал(а):Мысль хорошая, ну тут видимо неодимовые магниты пойдут, надо корпус проработать. Но тогда встанет вопрос усилие отрыва магнита ;)

А если электромагнит?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1084
Зарегистрирован: 18 дек 2014, 01:43

Re: Dondolo

Сообщение Myp » 13 янв 2017, 15:54

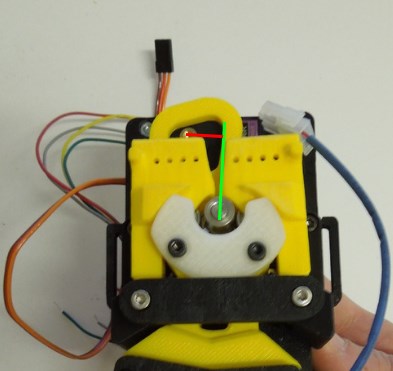

на фотках не очень хорошо видно но там же эксцентрик на серве?
после того как он провернулся в рабочее положение, уже сам там держится, можно хоть вобще напряжение с сервы убрать.
эксцентрик встаёт перпендикулярно плоскости в отверстии и всё, как не дави на него он не провернётся

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17535
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Dondolo

Сообщение how_eee » 23 янв 2017, 00:56

Как осуществляется реверс мотора экструдера при смене головы? Ведь мотор должен вращаться в разные стороны для разных голов.
Это прописывается в слайсере или в прошивке? Как это делается?
Есть ли команда гкода меняющая направление оси Е?
Что если дать отрицательное значение steps/mm командой М92?
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Dondolo

Сообщение setar » 23 янв 2017, 02:20

все в прошивке, включая управление сервой.
просто идет команда на смену инструсмента
T0 или T1
Аватара пользователя
setar
Site Admin

Сообщения: 10409
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Dondolo

Сообщение VitDagger » 25 мар 2017, 14:43

Кто нибудь взвешивал, сколько подобный экструдер весит?

Добавлено спустя 46 минут 11 секунд:
И рекомендуют печатать PETG, а если всё же печатать из ABS? alexxy, Diffid, вы из чего печатали?
Читал на другом ресурсе, что Diffid что то с переделкой корпуса экструдера под CoreXY планировал мутить. Как успехи?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Dondolo

Сообщение Diffid » 25 мар 2017, 19:45

Печатал из ABS. Рекомендуют PETG вероятно от того, что детальки в процессе трутся друг о друга. Не представляю, сколько нужно на нём печатать, чтобы износ повлиял на работу.
Отказался от директа в coreXY вообще, поставил боуден :D . Может, как время будет, сделаю качельку на серве под боуден, но это не точно)
А dondolo на полочке валяется, отложен в долгий ящик...
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Dondolo

Сообщение VitDagger » 25 мар 2017, 21:01

Делать этот Dondolo вообще стоит или бесполезная игрушка?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Dondolo

Сообщение Diffid » 25 мар 2017, 21:27

То недолгое время, которое он прожил после полной наладки и до гибели сервы- очень неплохо печатал, правда фантазии кроме как на игральные кости не хватило :D . В общем понял для себя, что двухцветная печать практически не нужна, а поддержки опробовать не успел. Кости все раздарил, фоток не осталось, звиняйте.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Dondolo

Сообщение alexxy » 26 мар 2017, 23:41

Я с поддержками использую + печать чего то двухцветного ;)
alexxy

Сообщения: 93
Зарегистрирован: 05 фев 2015, 22:58

Re: Dondolo

Сообщение VitDagger » 27 мар 2017, 08:08

Наверное маленький моторчик от Титана без редуктора не потянет?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Dondolo

Сообщение Diffid » 27 мар 2017, 17:43

Не в курсе как с мотором от титана, но у автора сей вундервафли- движок короткий (NEMA 17 stepper motor 42BYGHW208 (or 17HS13-0404S) 0,4A 30ohm 37mH).
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Dondolo

Сообщение karabas2011 » 04 апр 2017, 18:46

там на качалке загадочные 3 дырки с канавками есть сзади. Видимо предполагалась фиксация. Но евойный пдф молчит про это.
Качалка на одном подшипнике - люфт неизбежен. Нужна фиксация положения и его повторяемость.
karabas2011

Сообщения: 1599
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва
