Принтер из китая KLD-LCD1260- помогите запустить

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 15 мар 2017, 22:33

Ну, технические проблемы, вроде бы, удалось решить, принтер печатает. Только теперь какая-то проблема с софтвером.
Похоже, в профайлах, которые приложил продавец, что-то напутано с ориентацией, и при печати изделие оказывается повёрнутым на 90 градусов, хотя Photonic в просмотре показывает его в правильной ориентации.
Не мог бы кто-нибудь поделиться советом или своим профайлом?
Pol Kin

Сообщения: 25
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение 3DLab » 16 мар 2017, 08:43

Pol Kin писал(а):Не мог бы кто-нибудь поделиться советом или своим профайлом?

Судя по картинке, софтина паразитирует на исходниках Creation Workshop. В нем тоже по-умолчанию получается зеркально (для Bottom_Up). Нужно в настройке слайсера поставить галку Reflect Y
Фотополимер для DLP 3DLab Basic 4500 руб\кг
Аватара пользователя
3DLab

Сообщения: 55
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 16 мар 2017, 10:27

3DLab писал(а):В нем тоже по-умолчанию получается зеркально

Не зеркально, а повёрнуто. Во время печати интерфейс показывает, как будто изображение спроектировано "вдоль" платформы, а на деле оказывается поперёк. Как будто у матрицы переставлены оси X и Y. Причём, такое ощущение, что не всегда - в некоторых случаях поворота не происходило.
Pol Kin

Сообщения: 25
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 16 мар 2017, 22:49

Беда...
Фактическая область печати у меня примерно 52х68 мм; всё, что выходит за эти границы - просто не выводится на экран, остальное поворачивается на 90 градусов. Куда копать?!
Pol Kin

Сообщения: 25
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение arrbuz » 16 мар 2017, 23:30

Pol Kin писал(а):Беда...
Фактическая область печати у меня примерно 52х68 мм; всё, что выходит за эти границы - просто не выводится на экран, остальное поворачивается на 90 градусов. Куда копать?!

Продавцу писал? а размер детали после печати получается как должен или уменьшен? такое ощущение будто видео снятое вертикально просматривают в горизонтальном положении, может наклонить принтер попробовать чтобы картинка повернулась? :D
Аватара пользователя
arrbuz

Сообщения: 19
Зарегистрирован: 03 мар 2017, 14:40

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 17 мар 2017, 04:02

Pol Kin писал(а):Беда...
Фактическая область печати у меня примерно 52х68 мм; всё, что выходит за эти границы - просто не выводится на экран, остальное поворачивается на 90 градусов. Куда копать?!


попробуй так

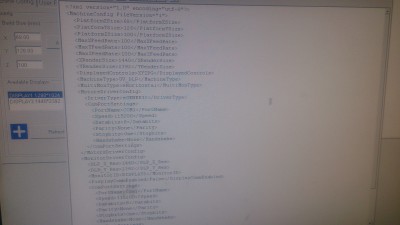

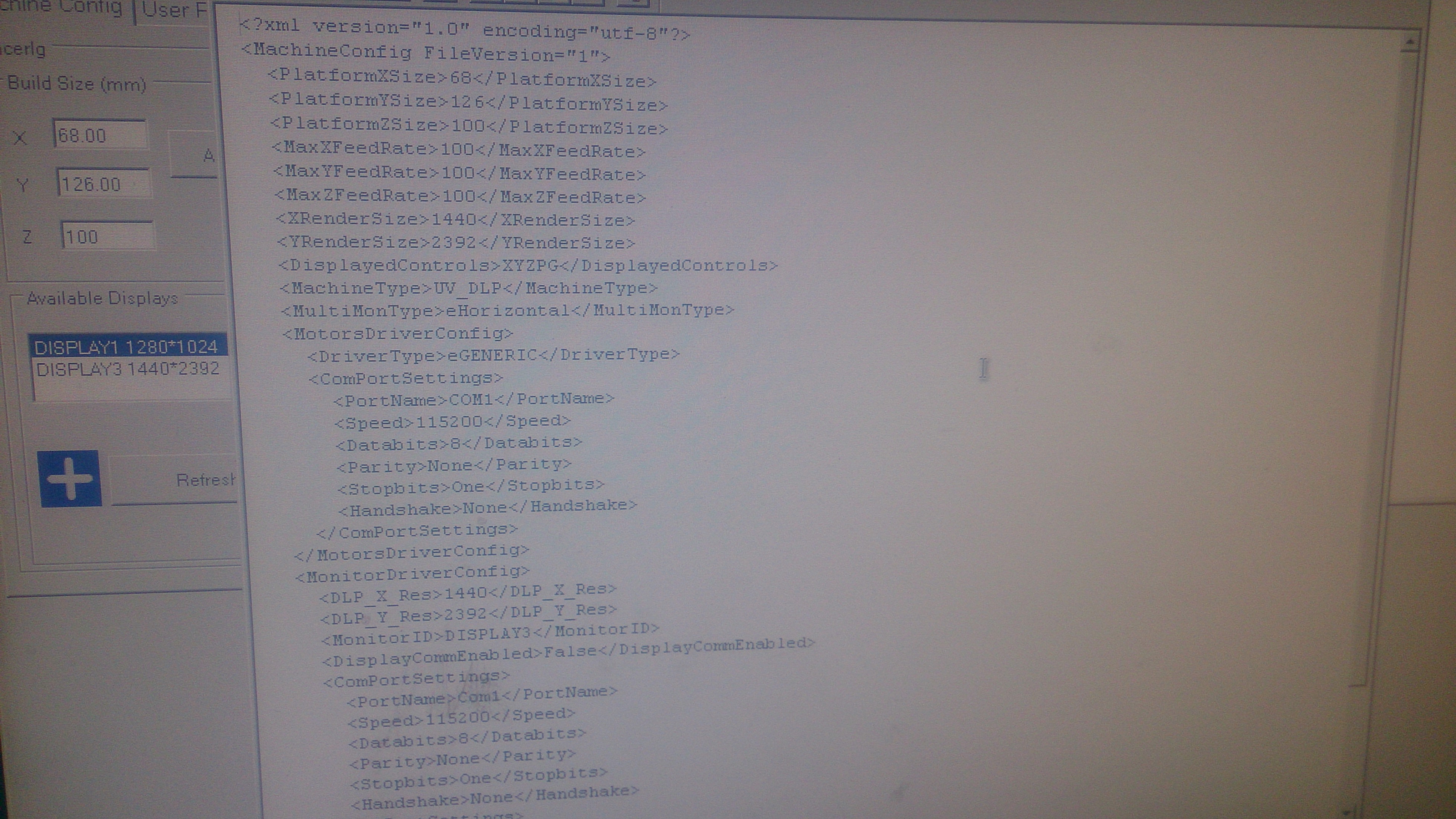

в папке CW_Main_1.0.0.75 , в папке mashines,в файле mashine,
здесь
<XRenderSize>здесь</XRenderSize>
<YRenderSize>здесь</YRenderSize>
и здесь
<DLP_X_Res>здесь</DLP_X_Res>
<DLP_Y_Res>здесь</DLP_Y_Res>

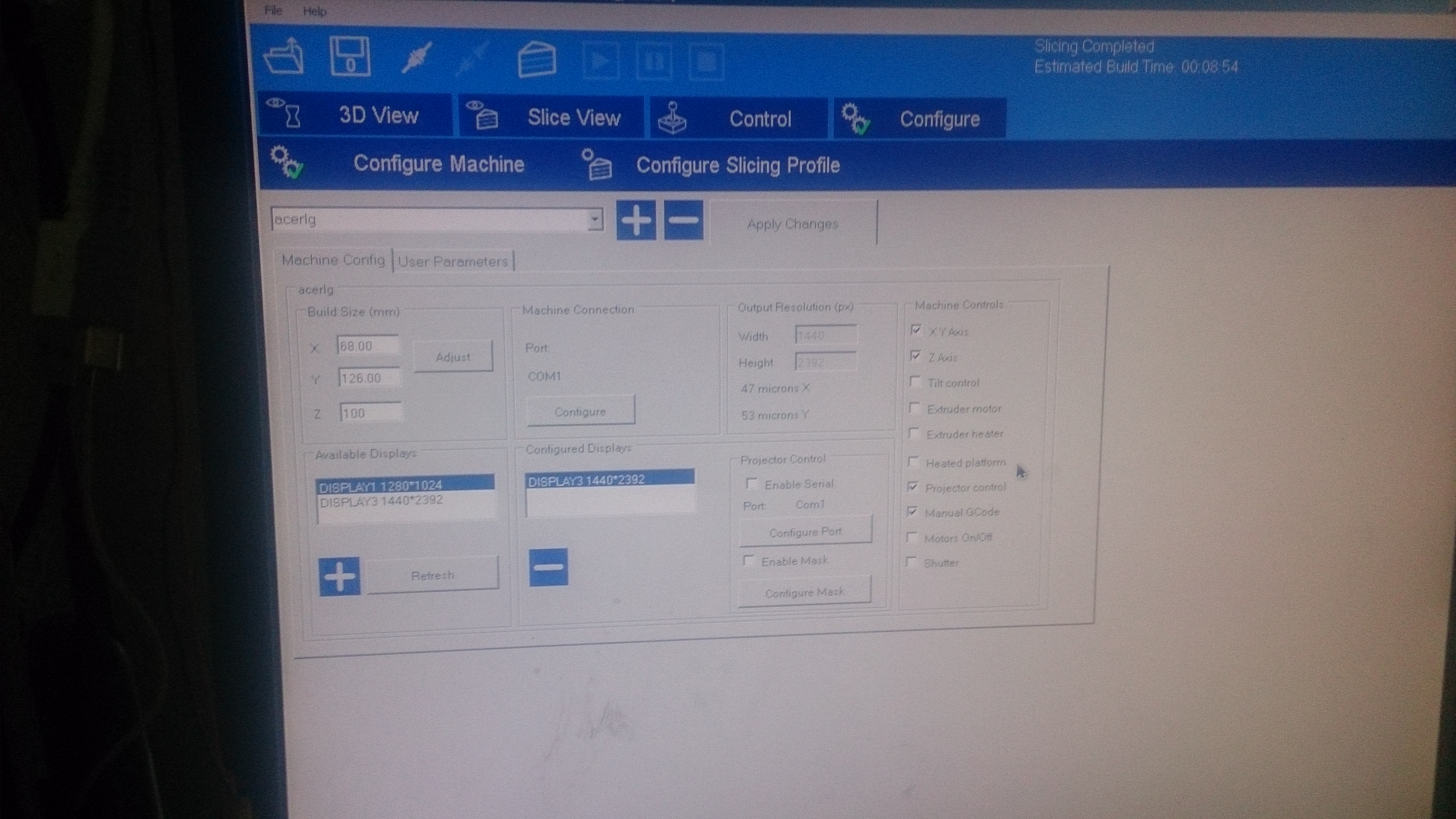

по х и у поменяй местами,сохрани,и потом после запуска проги, поменяй размеры стола в проге по х и у,перезапусти прогу
SLA printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 184
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 17 мар 2017, 09:54

arrbuz писал(а):Продавцу писал? а размер детали после печати получается как должен или уменьшен?

Ещё не написал, пытаюсь сделать фотографию, а то буквами он не очень меня понимает.
Размер не уменьшен, деталь просто обрезана.

elshad66 писал(а):попробуй так

А не можешь выложить какой-нибудь файл .cws, который точно печатается, чтоб попробовать его отправить на печать?
А то не могу понять, где происходит поворот - при слайсинге в CW или уже при печати в Photonicе.
Pol Kin

Сообщения: 25
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 17 мар 2017, 14:32

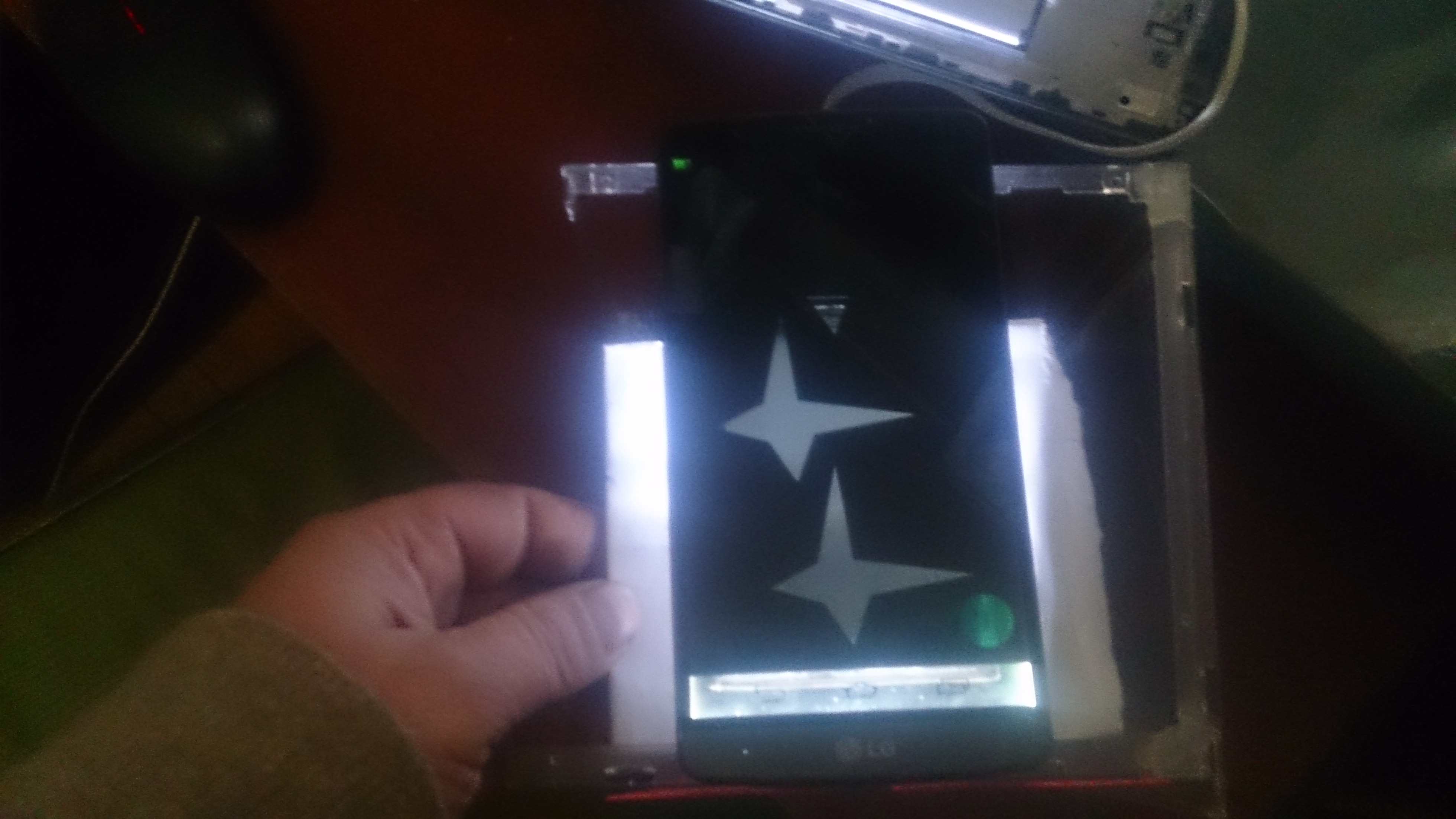

можно вывести картинку не подключая принтер и не печатая ,вот на фото ,вывел картинку на мобилу,

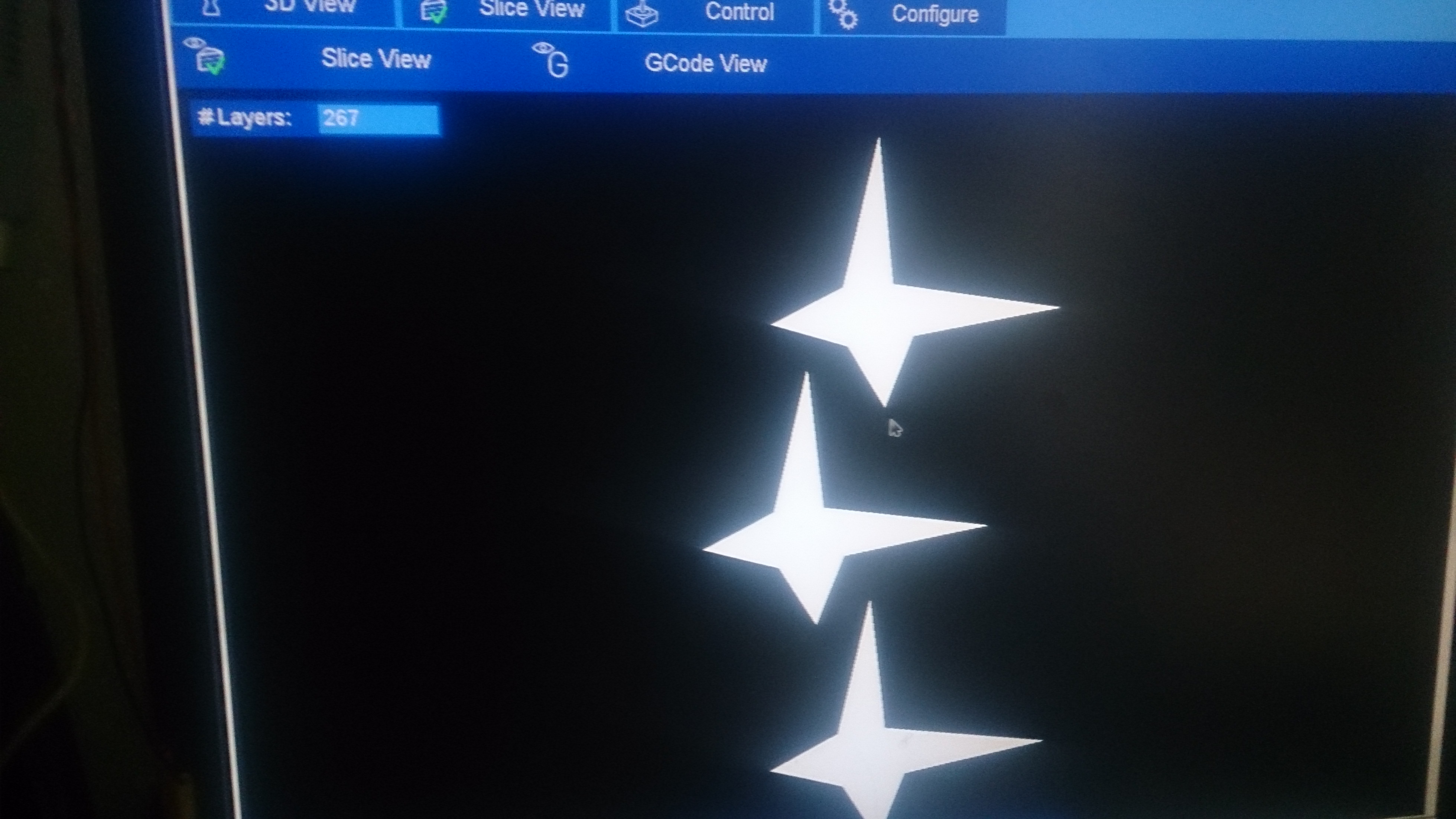

в окне где срезы ,поставь птичку слева внизу,и картинка должна появиться на экране,
при печати птичку сними

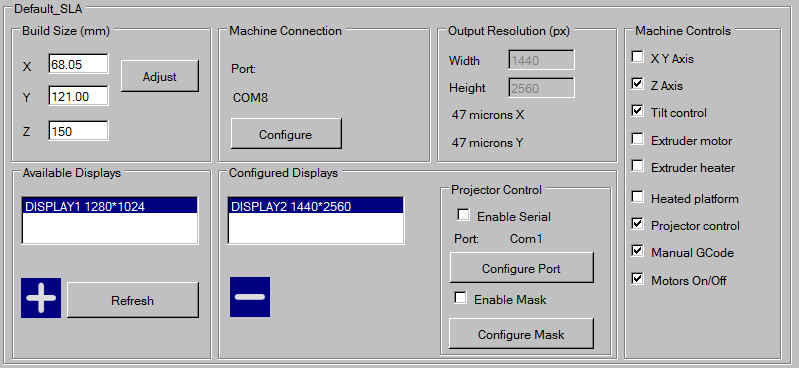

Да кста , у тя в файле все правильно,но все таки поиграйся с перестановками,
Я как понял у тя малинка стоит?

Добавлено спустя 1 час 33 минуты 5 секунд:
Pol Kin писал(а):где происходит поворот - при слайсинге в CW

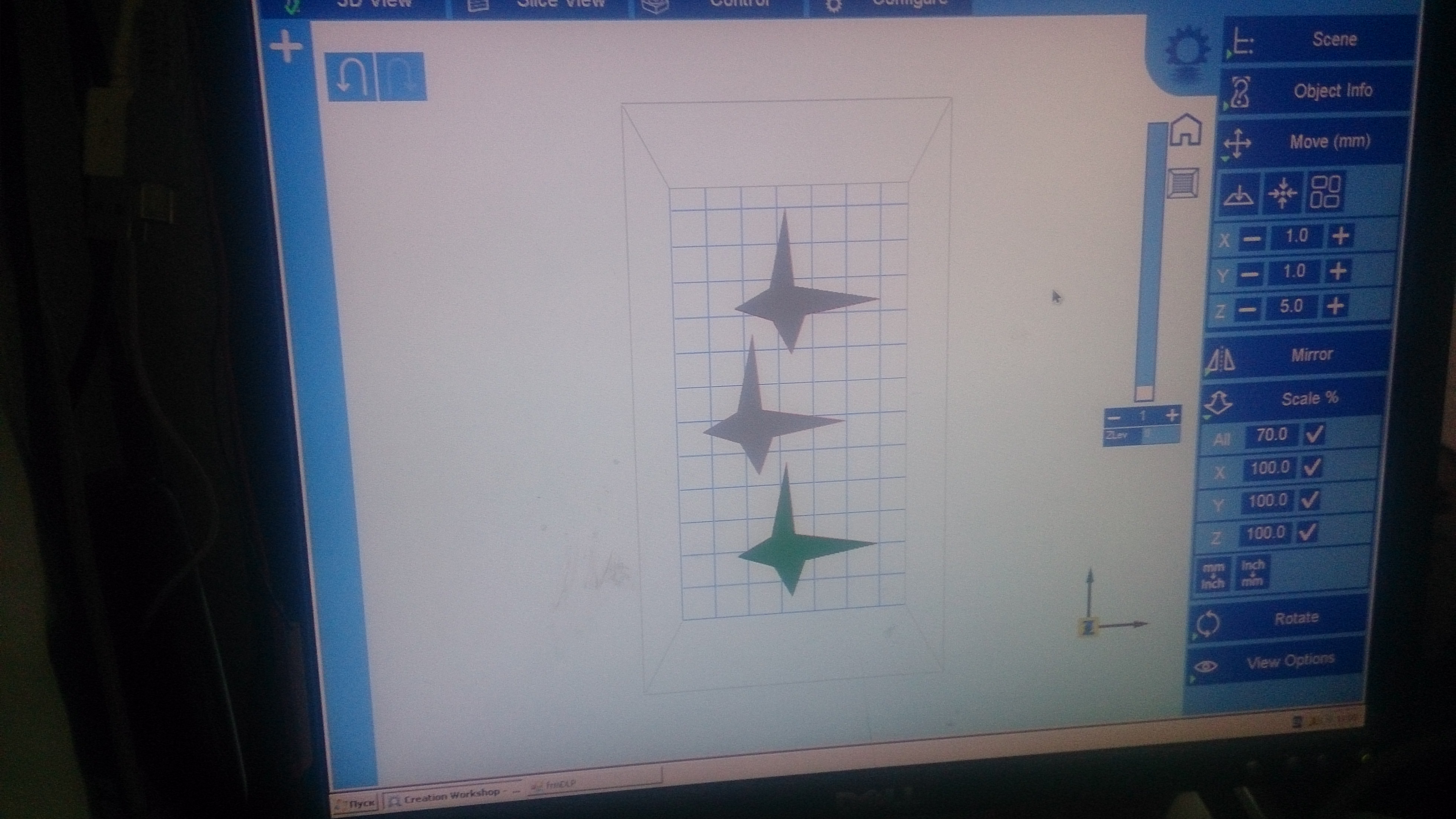

исключено ,нарезает так как расположено на столе
можно проверить просто,cws файл поменяй раширение на rar, извлеки ,там будут кадры

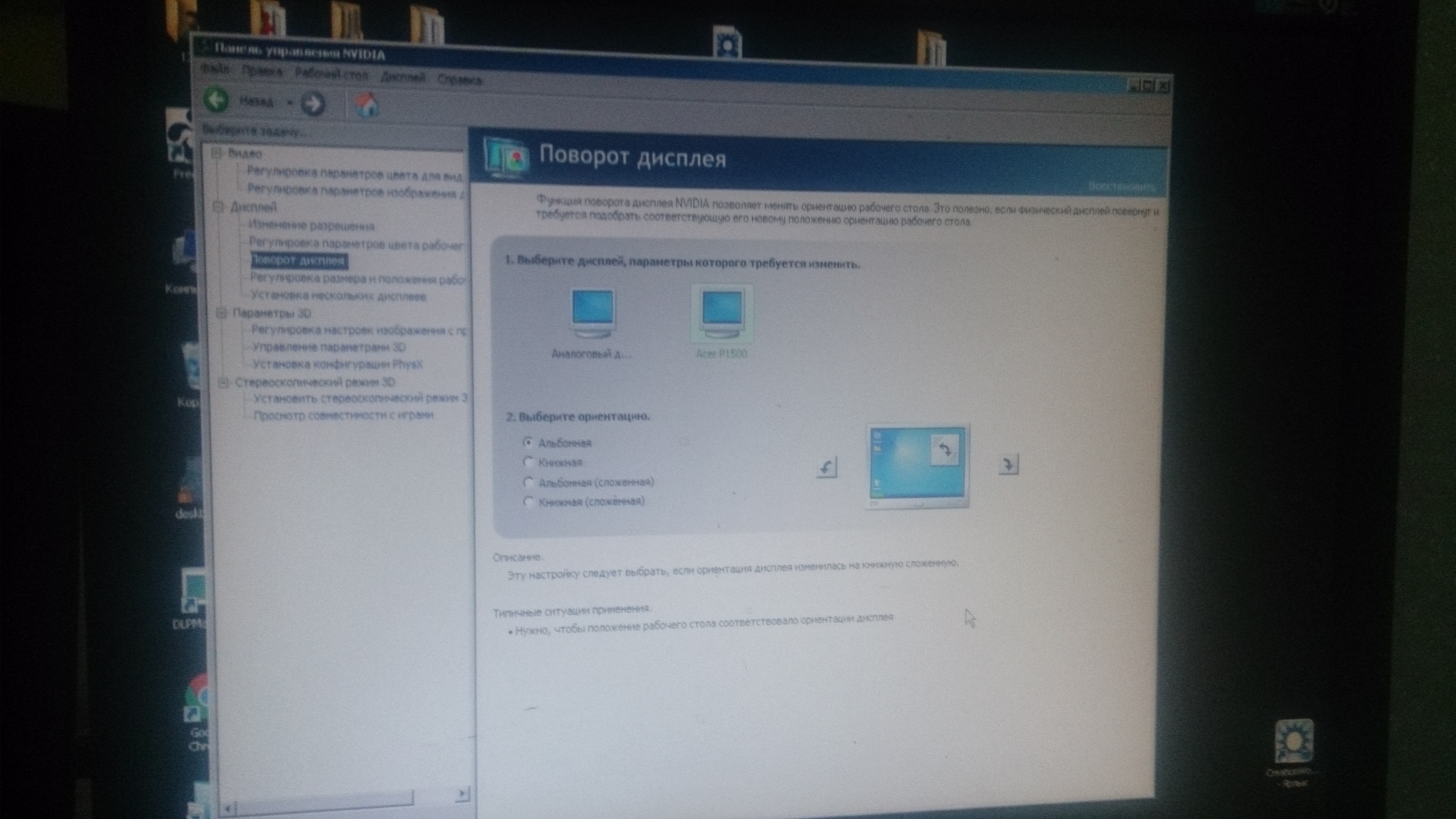

,еще есть мысля что в драйвере видеокарты ,экран повернут
Вложения
SLA printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 184
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 17 мар 2017, 15:19

elshad66 писал(а):Я как понял у тя малинка стоит?

Она самая.

elshad66 писал(а):исключено ,нарезает так как расположено на столе
можно проверить просто,cws файл поменяй раширение на rar, извлеки ,там будут кадры
,еще есть мысля что в драйвере видеокарты ,экран повернут

Фигово, значит проблема внутри принтера. А как добраться до драйвера на малине?

Кстати, у Photonic3D есть какие-то настройки, связанные с экраном - навскидку не нашёл?
Pol Kin

Сообщения: 25
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 17 мар 2017, 16:54

не в малинке драйвер а в компе,у тя же в компе видеокарта с двумя выходами,один на монитор второй на принтер к lcd контроллеру ,и должна быть панель управления этой картой

Добавлено спустя 14 минут 3 секунды:
на счет малины ничего не скажу,потому что у меня все работает на прямую с компа,малины у меня нет
не знаю стоит ли вообще брать ее,от нее какой нить плюс есть?
SLA printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 184
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 17 мар 2017, 20:38

Комп и принтер напрямую не соединены, только через локальную сеть. Малина управляет печатью автономно, без участия компа. Так что драйвера все там. Очень удобно... пока работает.

Добавлено спустя 1 час 8 минут 49 секунд:
И снова обошлось... :D
Действительно, проблема оказалась в Фотонике.
Может, кому тоже пригодится:
В разделе "Ink Configuration: Default" нужно правильно указать размеры платформы ("Build Platform X Width (pixels)" и "Build Platform Y Width (pixels)"). У меня там стояли какие-то посторонние размеры (и плотность пикселей тоже) - как будто от другого принтера...
Pol Kin

Сообщения: 25
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 17 мар 2017, 21:13

а модель что режет ? CW на компе? потом перекидываются папка с кадрами на малинку,и малинка автономно печатает?
или же малинка по кадру берет из компа? или же в малинке стл слоиться и от туда же отправляется на печать?
SLA printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 184
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 17 мар 2017, 21:25

Я использую CW, сохраняя в .cws, потом через веб загружаю файл на малину и стартую печать. Дальше всем управляет малина, комп можно отключать.
В фотонике есть также свой слайсер, чтобы и резать на малине, но я его ещё не пробовал.
Pol Kin

Сообщения: 25
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Alex_ou » 17 мар 2017, 23:02

Pol Kin писал(а):Действительно, проблема оказалась в Фотонике.


а я читал и не мог понять что к чему и как так получается.... хорошо то, что хорошо кончается.
Alex_ou

Сообщения: 21
Зарегистрирован: 06 фев 2017, 00:33

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 20 мар 2017, 12:40

Олег Павлов

Сообщения: 98
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург
