3DPrinter писал(а):Вероятно один производитель, видать УФ фильтр в его линейке легко отделим.

есть вероятность, что они покупают некомплектную матрицу прямо у производителя.

Было бы интересно измерить температуру кожуха-зеркала диодов и матрицы-экрана в период работы
а также узнать исходящую мощность диода... если он на 10 ват и их 2 .... или это исходящая?

Добавлено спустя 13 минут 39 секунд:

3DPrinter писал(а):

При этом заеряет что одной матрицы должно хватать на 2000часов

- здесь я согласен, только надо понимать температурную среду и световую отдачу/мощность ...

сейчас напишу одному китайцу торгующему матрицами, не может быть чтоб эти матрицы были только у 1-2 продавцов... надо создать конкурентную среду - пусть цены спускают ))))

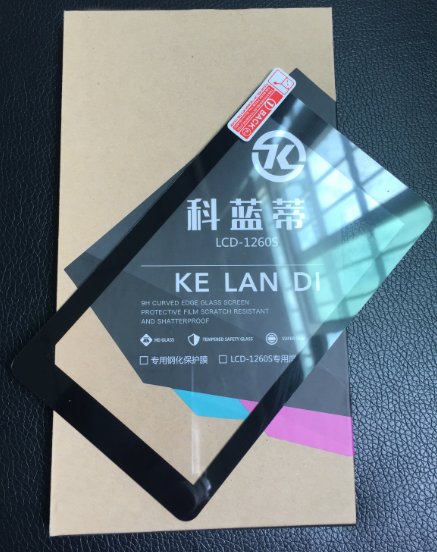

Нашел в Китае матрицу этого принтера 44долл и стекло 5долл

надо создать конкурентную среду

Да, пока дороговато для расходника. Если будет стоить, как китайская ретина на айпад 3/4, 1500-2000 руб, то будет нормально. В пересчете на часы будет даже дешевле, чем китайская же лампа для DLP-проектора.

Протирка контактов ничего не дала, дефекты статичны и перемещаются по неизвестным причинам. Поменял матрицу, буду наблюдать дальше.

Алекскй писал(а):Протирка контактов ничего не дала, дефекты статичны и перемещаются по неизвестным причинам. Поменял матрицу, буду наблюдать дальше.

очень печально
а новая матрица работает и все нормально?

очень печально
а новая матрица работает и все нормально?

Визуально картинку показывает как надо, подключилась без проблем. Поставил печать завтра посмотрю.

после отключения старой матрицы, что она показывает на просвет ? пятна-разводы остались или пропали ?

Надеюсь, что просто бракованная попалась.

Добавлено спустя 6 минут 28 секунд:

после отключения старой матрицы, что она показывает на просвет ? пятна-разводы остались или пропали ?

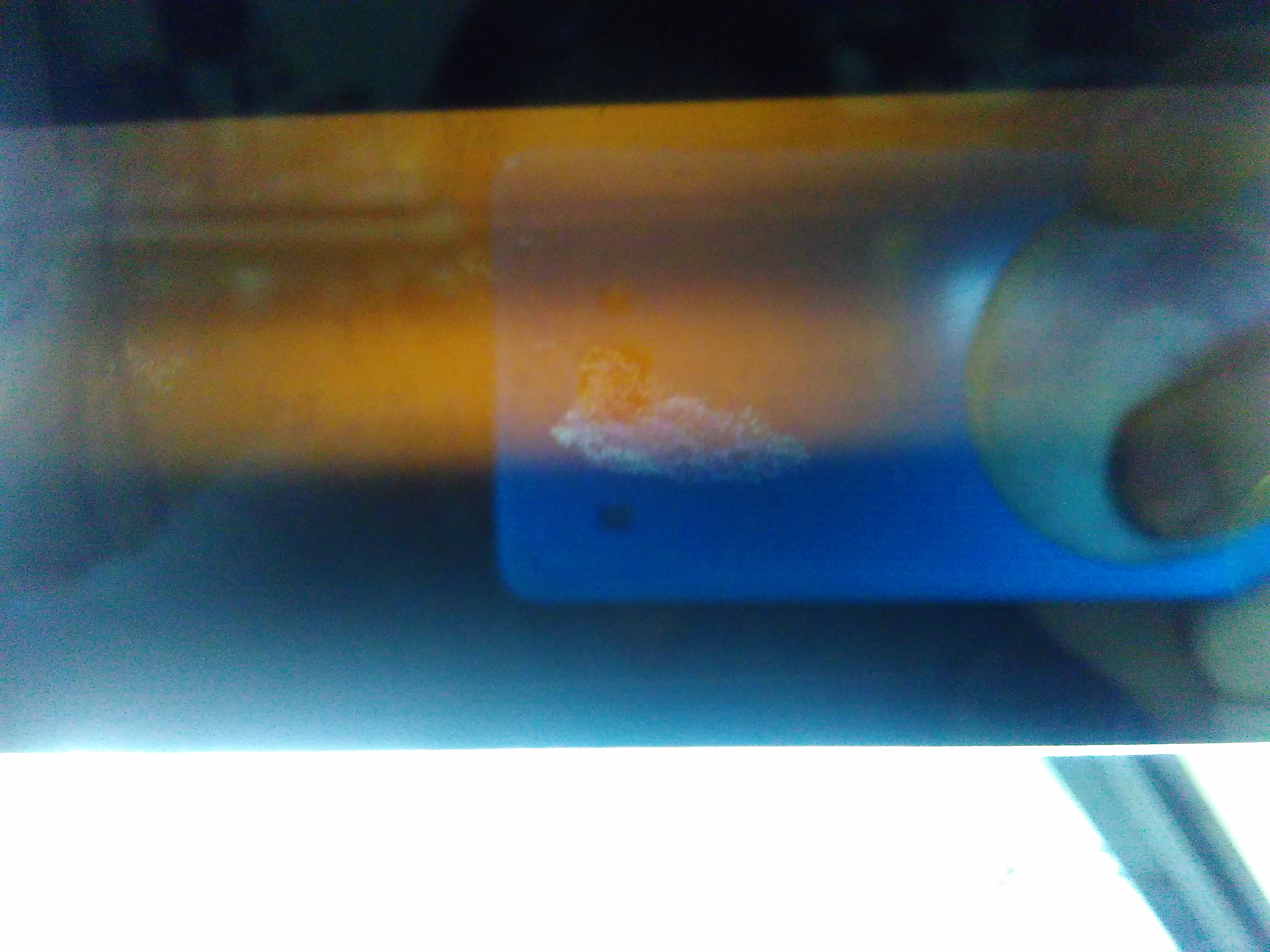

Пятна на просвет.

Да не брак это и не УФ. При печати возникают вакуумные силы которые пытаются оторвать LCD матрицу от стекла (они между собой склеены клеем), чем больше площадь контакта (слоя модели) - тем сильнее эффект. Еще сильнее проявляются при попадании влаги между тефлоновой пленкой и экраном. Появившиеся искажения наверняка слой клея между LCD матрицей и стеклом.

Oleg562 писал(а):Да не брак это и не УФ. При печати возникают вакуумные силы которые пытаются оторвать LCD матрицу от стекла (они между собой склеены клеем), чем больше площадь контакта (слоя модели) - тем сильнее эффект. Еще сильнее проявляются при попадании влаги между тефлоновой пленкой и экраном. Появившиеся искажения наверняка слой клея между LCD матрицей и стеклом.

Подумал о том же, только предположил, что к дну ванны присасывается поляризационная пленка матрицы и, соответственно, начинает постепенно отслаиваться. Как я понимаю, любая прокладка между матрицей и дном ванны приведет к расфокусировке. Остается только использовать прокладку из линз Фрнеля, либо смирится.
А, еще вариант перейти на слайдерный механизм отделения слоя.

С другой стороны, как расслоение матрицы, а так же другие деградации, кроме закрытия пикселей могут так ощутимо влиять на прозрачность матрицы?

Теоретически да, должна уменьшиться детализация. Покажет только время..

3DLab писал(а):А, еще вариант перейти на слайдерный механизм отделения слоя.

здесь будет проблема... ванночка тогда должна скользить по панели LCD, а так как тефлон у пленки внутрь ванночки, то "скользить" может и не получиться. ну или покрыть экран тефлоном.

Добавлено спустя 2 часа 6 минут 5 секунд:
Смотрю страсти кипят на http://www.buildyourownsla.com еще с января )))

Поскольку подобная схема реализована в принтере кристалл, спросил нет ли у них подобных проблем.
жду ответа, гугль не в силах помочь.

Добавлено спустя 19 минут 10 секунд:
https://www.youtube.com/watch?v=lARBUQOkfuM - Wanhao D7 замена матрицы

возможно есть смысл заменить стекло на алюминий на платформе, чтоб не было паразитной засветки, тем самым уменьшив нагрузку этих вакуумных сил при отрыве первых слоев (а они по фото Алекскй весьма солидные)

Да не брак это и не УФ. При печати возникают вакуумные силы которые пытаются оторвать LCD матрицу от стекла (они между собой склеены клеем), чем больше площадь контакта (слоя модели) - тем сильнее эффект. Еще сильнее проявляются при попадании влаги между тефлоновой пленкой и экраном. Появившиеся искажения наверняка слой клея между LCD матрицей и стеклом.

стоп
между LCD матрицей и днищем ванночки есть защитное стекло

стекло приклеено к матрице по периметру двухсторонним скотчем. Между матрицей и стеклом воздушная прослойка.
Вакуумные силы возникают между стеклом и тефлоном и на матрицу никак не влияют.

Добавлено спустя 6 минут 45 секунд:

Alex_ou писал(а):Добавлено спустя 19 минут 10 секунд:
https://www.youtube.com/watch?v=lARBUQOkfuM - Wanhao D7 замена матрицы

кстати матрицы в этих двух принтерах отличаются немного. Точее James свои матрицы сам подготавливает заранее, чтобы не было "хрусь".
в KLD матрица идет толще. Приклеена на акрил примерно 3мм.
В Ванхао матрица же голая, но судя по видео достаточно крепкая, а вот у нашего коллеги она сломалась при первом же эксперименте.

3DPrinter писал(а):стоп
между LCD матрицей и днищем ванночки есть защитное стекло
стекло приклеено к матрице по периметру двухсторонним скотчем. Между матрицей и стеклом воздушная прослойка.
Вакуумные силы возникают между стеклом и тефлоном и на матрицу никак не влияют.

кстати матрицы в этих двух принтерах отличаются немного. Точее James свои матрицы сам подготавливает заранее, чтобы не было "хрусь".
в KLD матрица идет толще. Приклеена на акрил примерно 3мм.
В Ванхао матрица же голая, но судя по видео достаточно крепкая, а вот у нашего коллеги она сломалась при первом же эксперименте.

тааак, если есть зазор, то конечно вакуума там быть не должно...

т.е. у принтера James Luisa идет такой пирог:
1 матрица
2 защитное стекло
3 двухсторонний скотч
4 акрил 3мм

так ??? я не понял где акрил 3мм стоит...

нет
1) 2 УФ диода
2) акрил
3) хз что, вероятно тонкий скотч
4) матрица
5) тонкий двухсторонний скотч по периметру для тачскринов
6) стекло
7) ванночка

в Ванхао пунктов 2 и 3 нет
в KLD пункты 2-4 продаются в сборе производителем

так вот он какой...северный олень....
