Принтер из китая KLD-LCD1260- помогите запустить

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Panteres » 16 ноя 2017, 13:07

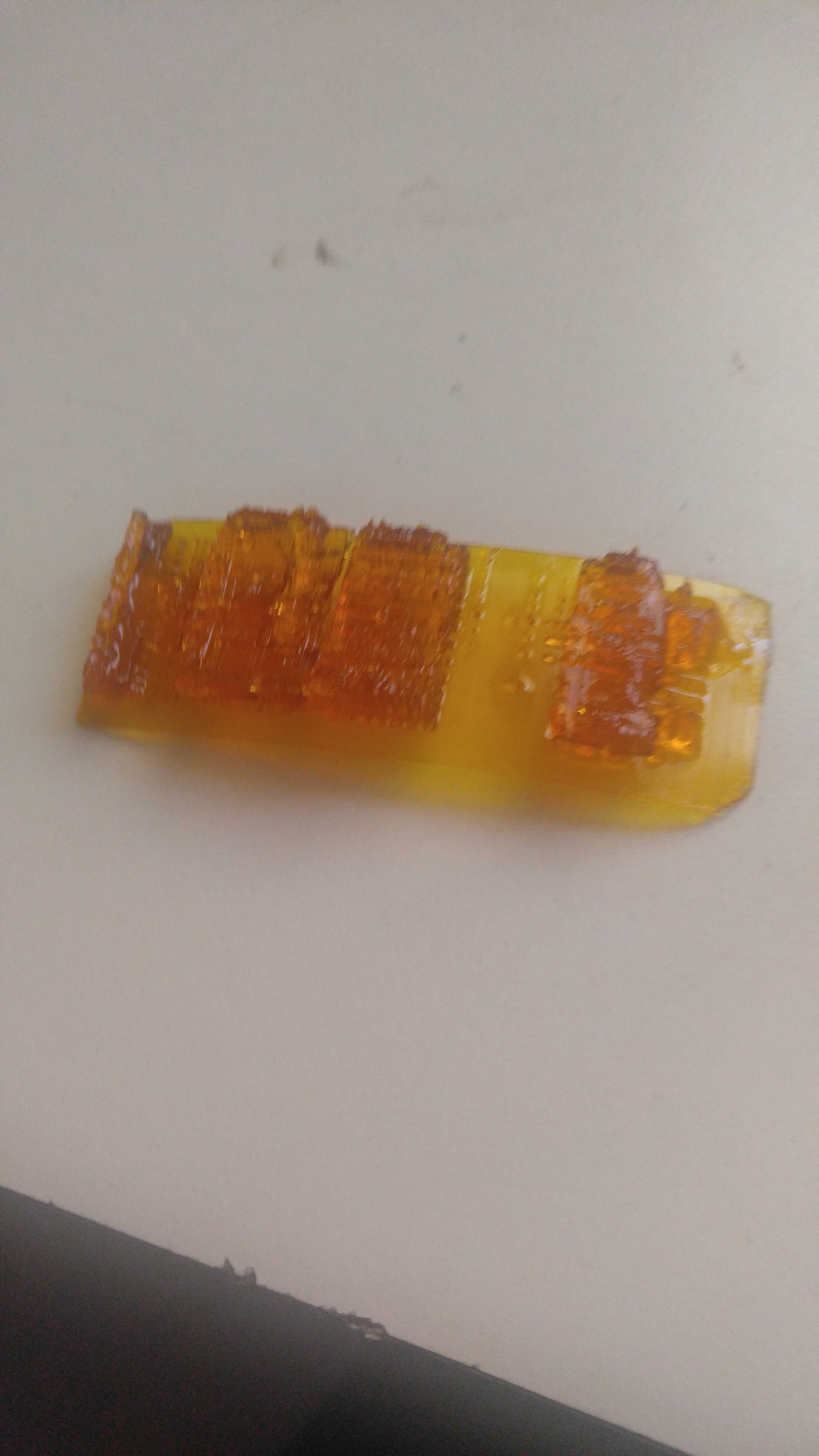

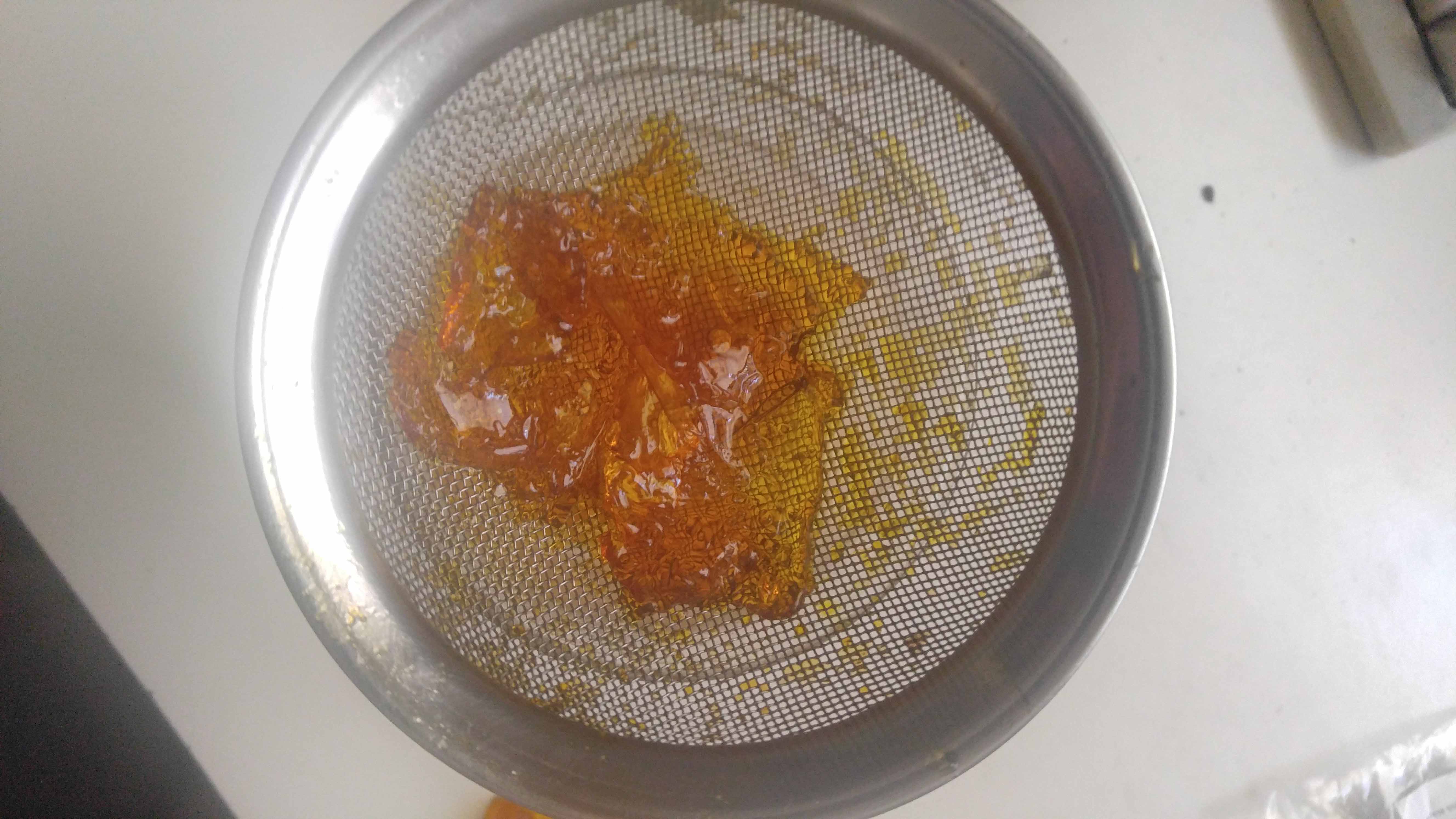

Добрый день, подскажите в чем может быть причина. Такое впечатление что происходит дополнительная засветка, может типа мерцания, в результате чего после роста моделей образуется много мусора, не совсем спекшегося, как желе. Иногда это желе прилипает к моделе и срастается с ней. Еще редко, но бывает изначально файл засвечивается неправильно его растягивает по всему экрану и происходит мерцание. Это бывает крайне редко, но думаю, что это связано).
Вложения
Panteres

Сообщения: 1
Зарегистрирован: 16 ноя 2017, 12:38

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 20 ноя 2017, 10:56

Я видел что-то похожее на Wanhao. Экран по непонятным причинам часто-часто мерцал. Причём, что при работе от PC, что от Raspberry. Причину найти так и не удалось - через пару дней прошло само. Единственное предположение - что-то с питанием. 3D-принтеры, по-моему, вообще чувствительны к питанию и глючат даже при мелких проблемах в сети, которые телевизоры и проигрыватели вообще не замечают. Как минимум приличный пилот обязателен. Ну и плюс у китайцев бывают просто некачественные провода, шлейфы, кабели, непропаянные платы - здесь уже не раз жаловались.
Pol Kin

Сообщения: 89
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 24 ноя 2017, 21:01

Кто пользуется CW 1.75 - скажите, у вас реально работает опция "Z Bottom Speed"?
Вот фрагмент G-Code - последний слой Bottom и первый слой не-Bottom. По-моему, Lift Sequence абсолютно одинаковая, хотя в настройках профиля скорость разная.

;********** Pre-Slice Start ********
;Set up any GCode here to be executed before a lift
;********** Pre-Slice End **********
;<Slice> 1
;<Delay> 40000
;<Slice> Blank
M106 S0
;********** Lift Sequence ********
G1 Z3.0 F60.0
G1 Z-2.95 F50.0
;<Delay> 8200
M106 S255
;********** Lift Sequence **********

;********** Pre-Slice Start ********
;Set up any GCode here to be executed before a lift
;********** Pre-Slice End **********
;<Slice> 2
;<Delay> 3500
;<Slice> Blank
M106 S0
;********** Lift Sequence ********
G1 Z3.0 F60.0
G1 Z-2.95 F50.0
;<Delay> 8200
M106 S255
;********** Lift Sequence **********
Pol Kin

Сообщения: 89
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 25 ноя 2017, 16:45

ДА работает ,проверь ж код,в профиле ,вот эти строки должны быть
;********** Lift Sequence ********
G1 Z($ZLiftDist * $ZDir) F{$CURSLICE < $NumFirstLayers?$ZBottomLiftRate:$ZLiftRate}
G1 Z(($LayerThickness-$ZLiftDist) * $ZDir) F$ZRetractRate
;<Delay> %d$BlankTime
M106 S255

Добавлено спустя 34 минуты 56 секунд:
Pol Kin писал(а): Единственное предположение - что-то с питанием. 3D-принтеры, по-моему, вообще чувствительны к питанию и глючат даже при мелких проблемах в сети, которые телевизоры и проигрыватели вообще не замечают.

В телевизорах и др приборах , на входе БП ставят качественные НЧ и ВЧ фильтры ,для защиты от всяких помех в сети
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 358
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 25 ноя 2017, 21:27

elshad66 писал(а):вот эти строки должны быть


Действительно, так работает. Но появляется другая проблема: он ставит <Delay> на нижний слой, точно такой же, как на обычный. Но подъём-спуск с уменьшенной скоростью занимает больше времени. В результате, экран включается немного раньше, чем платформа займёт нижнее положение. Это, конечно, ерунда для самих нижних слоёв - плюс-минус полторы секунды из 30-60, но на первый не-нижний слой он тоже ставит скорость подъёма, как на нижний! При времени засветки меньше 5 с это становится проблемой.

;********** Lift Sequence **********;********** Pre-Slice Start ********
;Set up any GCode here to be executed before a lift
;********** Pre-Slice End **********
;<Slice> 3
;<Delay> 30000
;<Slice> Blank
;********** Lift Sequence ********
M106 S0
G1 Z4.0 F25.0
G1 Z-3.95 F60.0
;<Delay> 9600
M106 S255
;********** Lift Sequence **********;********** Pre-Slice Start ********
;Set up any GCode here to be executed before a lift
;********** Pre-Slice End **********
;<Slice> 4
;<Delay> 5000
;<Slice> Blank
;********** Lift Sequence ********

Я изменил строку
F{$CURSLICE < $NumFirstLayers?$ZBottomLiftRate:$ZLiftRate}
на
F{$CURSLICE+1 < $NumFirstLayers?$ZBottomLiftRate:$ZLiftRate}
- стало лучше. Вроде.
Pol Kin

Сообщения: 89
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 25 ноя 2017, 22:52

у меня вот так все норм работает,то что не нужно удали ,добавь свои м команды

<GCodeHeader>;********** Header Start ********
;Here you can set any G or M-Code which should be executed BEFORE the build process
G21 ;Set units to be mm
G91 ;Relative Positioning
G28все оси в дом
;<DispCmd>ALL,ACER_ON
M17 ;Enable motors
M650 D$ZLiftDist S$ZLiftRate P0;mUVe 1 Prefs с этой командой все корректно работает
G1 X20 F4000 створка открыта
;<Slice> Blank
;********** Header End **********

;********** Pre-Slice Start ********
;Set up any GCode here to be executed before a lift
;********** Pre-Slice End **********

;********** Lift Sequence *******
G1 X-20 F4000створка закрыта
G1 Z($ZLiftDist * $ZDir) F{$CURSLICE < $NumFirstLayers?$ZBottomLiftRate:$ZLiftRate}
G4 P500
G1 Z(($LayerThickness-$ZLiftDist) * $ZDir) F$ZRetractRate
G4 P{$CURSLICE < $NumFirstLayers?10000:0}10 сек пауза
G1 X20 F4000створка открыта
G4 P{$CURSLICE < $NumFirstLayers?150:0}
;<Delay> %d$BlankTime
;********** Lift Sequence **********

;********** Footer Start ********
;Here you can set any G or M-Code which should be executed after the last Layer is Printed
;<DispCmd>ALL,ACER_OFF
G28 X0 F2000створка закрыта
M18 ;Disable Motors
G1 Z40 F50
;<Completed>
;********** Footer End ********
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 358
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 25 ноя 2017, 23:08

elshad66 писал(а):G4 P{$CURSLICE < $NumFirstLayers?10000:0}10 сек пауза


Понял, у тебя задача решена через паузу.

Интересно, а в командах типа
;<Delay> %d$BlankTime
функции и переменные работают?
Pol Kin

Сообщения: 89
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 25 ноя 2017, 23:20

эта пауза для первых слоев, у меня пленка на весу , когда платформа опускается то она чуть прогибает пленку и первые слои выходят толще чем 0,05
А при паузе полимер выдавливается и слои выходят в норме
Это сделал чтоб экономить полимер,а не для корректной работы
Команда м650 все корректирует

;<Delay> %d$BlankTime ,все работает норм,AVTO CALC вписал 10

CURSLICE+1 что дает?,только увеличит нумерацию слоев на 1
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 358
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 26 ноя 2017, 14:05

elshad66 писал(а):CURSLICE+1 что дает?,только увеличит нумерацию слоев на 1


Она устанавливает для первого не-нижнего слоя скорость подъёма обычную, а не "Bottom speed".

Управлять Delay не получилось: при вставке формулы параметр пишется в виде дробного числа и G-Code не работает.
А что делает M650 ? Я с G-Code только на уровне азов...
Pol Kin

Сообщения: 89
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение elshad66 » 27 ноя 2017, 23:25

Pol Kin писал(а):
Управлять Delay не получилось: при вставке формулы параметр пишется в виде дробного числа и G-Code не работает.
А что делает M650 ? Я с G-Code только на уровне азов...


можно управлять но,только добавлять,
;<Delay> %d$BlankTime{$CURSLICE < $NumFirstLayers?ххх:ууу}
или еще одну строку добавить,
;<Delay> {$CURSLICE < $NumFirstLayers?XXX:YYYY}
;<Delay> %d$BlankTime
ххх и ууу подставь свои параметры ,но управлять ;<Delay> %d$BlankTime,как по мне ,смысла нет
и так норм работает

А что делает M650 ?- точно не могу сказать,у меня тоже в начале была такая же проблема,
потом добавил в start , и проблема решилась
http://www.muve3d.net/press/dlp-printer ... echniques/
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 358
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 28 ноя 2017, 21:32

elshad66 писал(а):можно управлять но,только добавлять,
;<Delay> %d$BlankTime{$CURSLICE < $NumFirstLayers?ххх:ууу}
или еще одну строку добавить,
;<Delay> {$CURSLICE < $NumFirstLayers?XXX:YYYY}
;<Delay> %d$BlankTime
ххх и ууу подставь свои параметры ,но управлять ;<Delay> %d$BlankTime,как по мне ,смысла нет
и так норм работает


Не, это-то понятно. Хотелось просто сделать универсальную заготовку, чтобы не вписывать вручную значения, когда меняешь скорости или высоту подъёма.
Pol Kin

Сообщения: 89
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 05 дек 2017, 12:02

Кстати, кто-нибудь знает полимер такой же вязкий, как "родной" от других производителей, не KeLanDi?
Pol Kin

Сообщения: 89
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение 3DLab » 05 дек 2017, 12:09

Pol Kin писал(а):Кстати, кто-нибудь знает полимер такой же вязкий, как "родной" от других производителей, не KeLanDi?

3DLab Kingsize довольно вязкий
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Pol Kin » 06 дек 2017, 15:21

3DLab писал(а):3DLab Kingsize довольно вязкий


Посмотрел фотографии, но там все модели довольно крупные. Приходилось ли печатать из него мелкие модели с элементами типа тонких вертикальными цилиндров меньше миллиметра в диаметре, таких же отверстий и т.п.?
Pol Kin

Сообщения: 89
Зарегистрирован: 09 мар 2017, 20:59
Откуда: Тольятти

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение 3DLab » 06 дек 2017, 15:28

Pol Kin писал(а):
3DLab писал(а):3DLab Kingsize довольно вязкий


Посмотрел фотографии, но там все модели довольно крупные. Приходилось ли печатать из него мелкие модели с элементами типа тонких вертикальными цилиндров меньше миллиметра в диаметре, таких же отверстий и т.п.?

Я печатал щетку из столбиков 0.3 мм для проверки равномерности. Нормально. Он жесткий, проблем с тонкими цилиндрами нет. Вот здесь тест на засветку, отверстия и т.д.
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир
