32 битное управление для 3д принтера на основе Lerdge 3D

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение stepmotor » 12 ноя 2016, 22:33

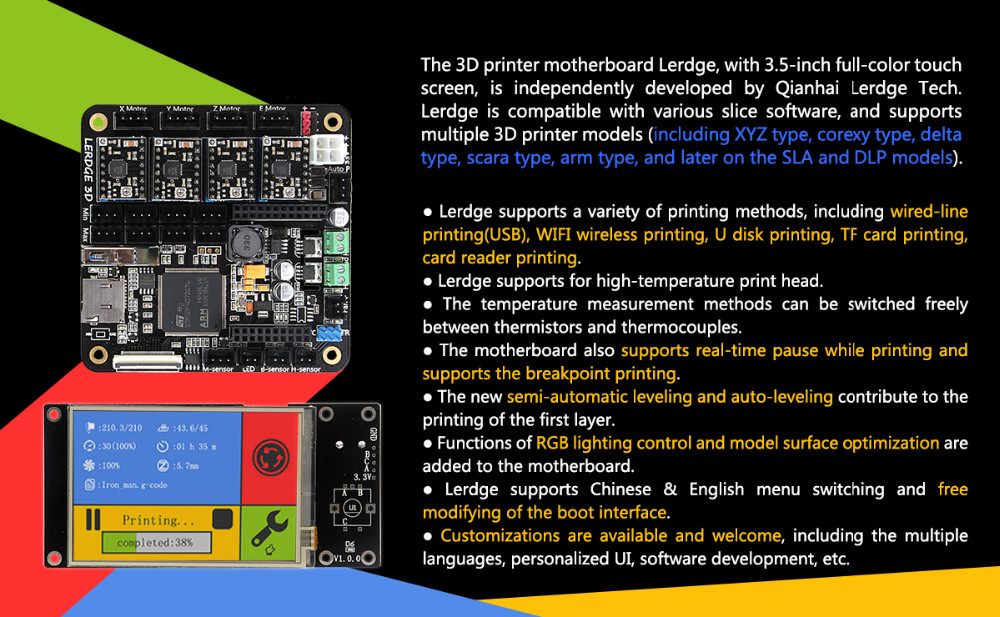

Очень мне захотелось улучшить свою дельту в плане электроники, чтобы при быстрых перемещениях по криволинейной траектории пропали тормоза. Пересмотрев и проанализировав кучу разных вариантов решил попробовать контроллер Lerdge 3D уж больно понравился. Из особенностей то что в комплекте TFT цветной дисплей. Поддержка печати как с SD карты так и с USB флешки :) ну и выглядит все достаточно хорошо. 32 битный процессор не из хилых STM32F407 :) В общем как приедет EMS-ка постараюсь описать свои впечатления и снять видео :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение setar » 13 ноя 2016, 00:15

вообще нет вариантов расширения, это при том что поддерживает лишь одну голову
и не понятно что с открытостью прошивки
Аватара пользователя
setar
Site Admin

Сообщения: 9738
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение stepmotor » 13 ноя 2016, 00:19

setar писал(а):вообще нет вариантов расширения, это при том что поддерживает лишь одну голову
и не понятно что с открытостью прошивки


Ну приедет, посмотрим что там за зверь :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение Harh » 13 ноя 2016, 13:26

А почем балалайка? :) Так просто, для информации. И, если я правильно понимаю, прошивка там своя? А как там, например, решается, дельту ты собираешь или ортогональный?
Аватара пользователя
Harh

Сообщения: 632
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение stepmotor » 13 ноя 2016, 14:21

LInk на балалайку :)
Да, похоже прошивка закрытая, буду ставить на дельту с автолевелом, думаю должно неплохо работать.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение Harh » 13 ноя 2016, 20:33

Угу... Цена несколько кусается, тем более драйвера в комплекте могли бы тогда уже поинтереснее положить. Вообще, неплохо бы было иметь какую-нибудь универсальную систему типа Arduino/MKS, но не имеющую проблем с производительностью. ИМХО Ардуино - практически идеальная система по соотношению... блин, да в ней дофига всего есть, к тому же еще и за совсем недорого :)
Аватара пользователя
Harh

Сообщения: 632
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение ilalexey » 13 ноя 2016, 20:49

Классная цацка. Только недавно присматривал тачскрин экран. Для аскетов пойдёт.
Есть проекты под дельту для STM32F407 дискавери с lcd+тачскрин? Можно какой проект под эту плату настроить?
пс: дизайн интерфейса отстойный. Лего/детский сад какойто. Лаконично, конечно. Наверно быстрый даже. Вин95 одним словом :)
ппс: когда уже сделают типа на "A10" проце :) А то всё какими-то шажёчками не уверенными движутся.
Пора уже всякие читалки/плееры allwinner_ные с тачскрином на принтера переделывать :)
Аватара пользователя
ilalexey

Сообщения: 2101
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение RomanST77 » 19 ноя 2016, 00:45

Сегодня как раз задавал вопрос, надо ли кому нибудь опенсорс прошивку на недорогую 32-битную китайскую плату, вот тут: http://3dtoday.ru/blogs/rstepanov/chine ... en-source/

Несколько адекватных товарищей там нашлось в комментариях, но в целом картина удручающая...
Аватара пользователя
RomanST77

Сообщения: 245
Зарегистрирован: 02 фев 2015, 01:42

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение alexxy » 19 ноя 2016, 21:20

Вообще такие идеи обсуждаются в MarlinFirmware

https://github.com/MarlinFirmware/Marlin/issues/3851
alexxy

Сообщения: 72
Зарегистрирован: 05 фев 2015, 22:58

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение Adnil » 19 дек 2016, 06:47

Сергей ну как идут улучшения вашей дельты?
Вроде 12го числа контроллер получили, пора бы уже что то написать. :)
Adnil

Сообщения: 1
Зарегистрирован: 19 дек 2016, 06:42

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение sergey_r » 28 янв 2017, 03:55

Stepmotor молчит, поделюсь первыми впечатлениями.
Контроллер вполне рабочий, есть "китайские" особенности, но решаемые. После глобального Китайского праздника, буду доставать данного производителя с решением уже выявленных проблем. Без паники..., они решаемы.
Кратко по впечатлениям.
плюсы:
1. Нет задумчивости на сложных деталях, драйвера с шагом 1/128, обычно печатаю - 40 периметр, 150 заполнение, т.к. прямой привод, больше даже не пробую (в Marline есть небольшая задержка, как следствие - наплыв пластика на переходах).
2. Интуитивно понятный интерфейс.
3. Все настройки без перепрошивки.
4. Тачскрин все же рулит, хотя энкодер подключил и он пригодился разок :) .
5. Все компактно и аккуратно сделано.
6. РАБОТАЕТ (правда все режимы еще не проверял, только с флешки печатал, скоро WiFi проверю по сетке).
минусы:
0. МОЗГИ китайскому программеру ка бы передать, за дешево ну или безвозмездно, так сказать...
00. Ну и разработчику платы чутка отсыпать, КАК полевиками управлять напрямую с контроллера, б...ть, убил бы.
1. Прошивка закрыта.
2. Настроек гораздо меньше чем в "Marlin".
3. Есть глюки, зависят думаю от версии прошивки, описывать все лень. Основной глюк и самый корявый: жмем паузу печати и оси XY возвращаем в "0", делаем что задумали, ну мало ли что захотелось, продолжить не реально. Еще "Home" отрабатывает тоже корявенько после привычки к прошивке Марлин, как в стену на "Запорожце" воткнуться.
4. Прерванную печать по End-Stop запоминает и предлагает потом продолжить, НУ НАХРЕНА оно надо.
5. Их наверно еще есть :)
sergey_r

Сообщения: 2
Зарегистрирован: 28 янв 2017, 02:48

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение icehardy » 29 янв 2017, 11:34

Сегодня тоже запустил дельтабот на этом контроллере, драверы двигателей LV8729
Пока нравится, интерфейс в разы лучше чем на MKSTFT и не тормозит, экран тоже лучше
Настраивается всё просто. Печатает хорошо

Косяк с разводкой разъема на серву, перепутаны +- Пришлось в разъеме перекинуть провода
Управление полевиками как то хреново сделано, ощутимо греются, но вроде в допустимых пределах
Шлейф до дисплея 30 см. Мне маловато оказалось

Общался с продавцом, обещают будет расширение под второй экструдер

Про WiFi интересно, какой модуль к этому контроллеру покупать?
Аватара пользователя
icehardy

Сообщения: 1242
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение sergey_r » 29 янв 2017, 13:53

Про WiFi интересно, какой модуль к этому контроллеру покупать?

Обычные USB Wi-Fi модули не видит, ну в принципе как и ожидалось, дрова то не воткнешь :) . А так у них написано в комментах что требуется внешний модуль, я так понимаю будет их разработка скорее всего на ESP8266 как в их платах Chitu, но подключаемый снаружи в USB.

Глобальный косяк в новой прошивке 1.1.6 - перестают работать лимиты по осям если используются обычные микрики подключенные двумя проводами (земля и нога данных). Короче забыли программеры подтяжки к плюсу в конфигурации проца прописать. Варианта два: либо самим резистор (обычно 4к7) с +5в на ногу данных вешать, либо в настройках делать управление высоким уровнем и цеплять микрик на +5в и ногу данных.

НЕ в коем случае не делать калибровку экрана, тач перестает работать. Помогает только сброс к заводским настройкам с помощью энкодера.

В общем список косяков пополняется... Но на Мегу2560 назад уже не тянет.
sergey_r

Сообщения: 2
Зарегистрирован: 28 янв 2017, 02:48

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение stepmotor » 29 янв 2017, 14:02

Еще работает пока только с драйверами А4988. И автолевелинг пока не работает на дельте как надо. Думаю в ближайшее время сделают.

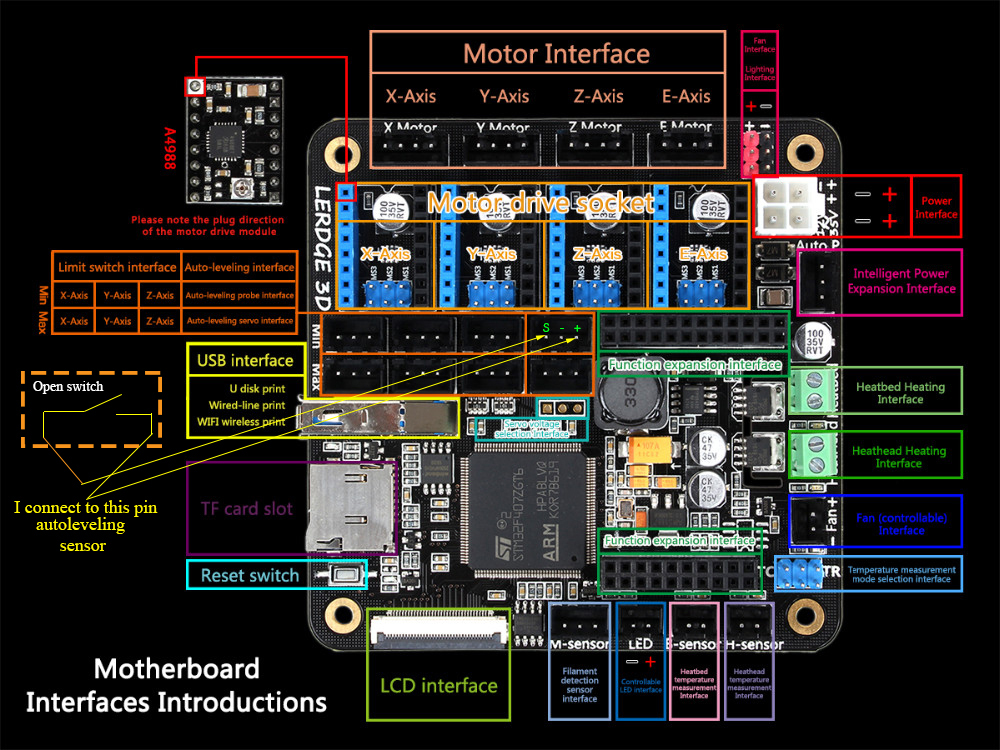

С концевиками роблем нет, механические на + и сигналльный подключаются. На изображении нарисовал куда подключен микрик от автокалибровки, остальные концевики по аналогии подключаются.
Разработчики не быстро реагируют, но работы ведут. Принтер пока стоит, без автокалибровки неудобно печатать.
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: 32 битное управление для 3д принтера на основе Lerdge 3D

Сообщение Harh » 29 янв 2017, 18:31

[крик души] Ну почему!.. Почему только на один экструдер! :)
Аватара пользователя
Harh

Сообщения: 632
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат
