В общем давно подумывал собрать свой 3д принтер ибо печать большинства технических изделий на прюше меня более, чем устраивает, но вот эстетические вещи как то не очень. Да и вообще у меня неиссякаемый оптимизм, любовь набивать шишки и страдать фигней.

Поскольку времени пока чертить нет совершенно, то (я уже сказал про свой путь), заказывая очередную партию рельс решил заказать и на новый принтер. Пару штук по 0.5 метра и пару по 0.4. Ну там чуть другие размеры, но я так, чисто на глаз покинул. В общем рельсы хивины 15 и 4 каретки к ним уже есть.
Ось х будет на двух рельсах, У на одной между ними и одна рельса на вертикаль + консольный стол.

Да, конечно, это все будет весить как чугунный мост, поэтому пока (для начала) планирую таскать все это шпильками (просто интересно какая максимальная скорость на них выйдет), потом же может и на швп разорюсь. Ремень сразу отбрасываю из-за дребезга и звона на углах - а пружинить будет любой, даже со стальным кордом.

В общем просто пока делюсь своими планами, а вы можете их поругать.

Не забивайте на этап проектирования. Хотя б 3D-модельку сделайте. Можно многих проблем избежать, чем потом придумывать как это всё сколхозить вместе. Нет времени чертить - забейте. На сборку времени тоже не будет. Будет долгострой
От винтовой передачи по XY откажитесь. Не для принтера это. Слишком медленно и громко. А если ещё и строительными шпильками...

om2804 писал(а):От винтовой передачи по XY откажитесь. Не для принтера это. Слишком медленно и громко. А если ещё и строительными шпильками...

И от консольного стола...

Ну про шпильки еще могу понять, что это возможно медленно будет, но чем консольный стол не угодил то?

шпильки на оси не катят, равно как и ШВП, забудь об этом, рассчитывай на ремни.
консольный стол болтается, даже если он на двух опорах, а ты вобще похоже решил стол на одном рельсе делать, его будет мотылять от дуновения ветра.

Даже на двух опорах и одной рельсе будет скакать. Хотя если кинематика на шпильках а не на ремнях, то скорости там небольшие. Может и не будет скакать.

Странно. У меня на CoreXY (Make3D i4) претензий к консольному столу нет.

Добавлено спустя 1 час 44 минуты 41 секунду:

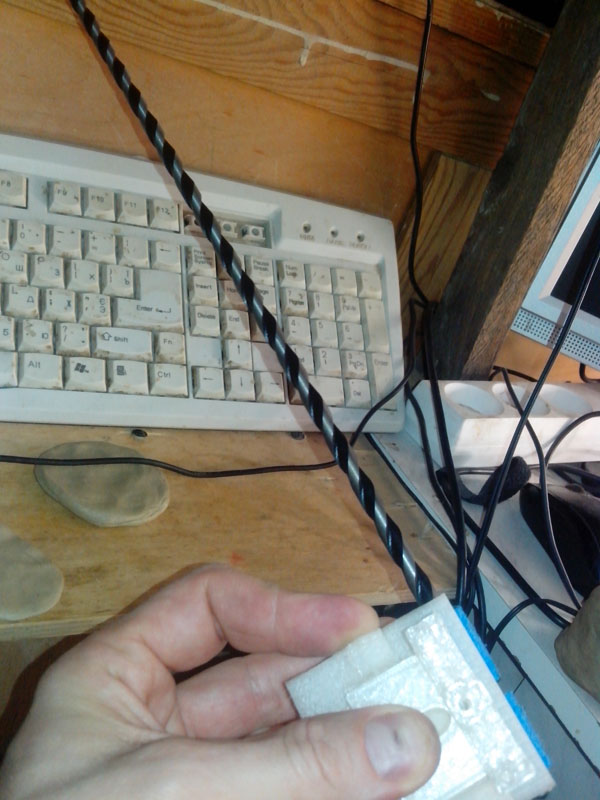

Примерял подшипники и подумал: "А вот такой винт на привода XY?"

Ремни точно нет. Именно они проходят для этой задачи меньше всего.

Ну и не представляю что будет штать консольный стол, которой лишь по чуть чуть будет опускаться. Я делаю подвижные консольные столы 40х70см и даже их не колбасит от разгона-торможения. Ну и это не китайкие непонятные каталки, а хивин с преднатягом. Ну и рама стола будет из 3мм стали. Не знаю какая сила заставит его самого по себе болтаться.

kochevnik писал(а):Ремни точно нет.

на винтах нормальный принтер не сделать, забудь.

kochevnik писал(а):Ну и не представляю что будет штать консольный стол

стол шатает сопло которое трётся по детали.
а болтаться стол будет не вертикально из за своего веса, а в горизонтальной плоскости, за счёт скручивания опоры на которой будет висеть.

Не будет он болтаться. Я даже не представляю как трущееся сопло будет скручивать стальную опору. Это как от колес моей машины земля вдруг начнет болтаться и скручиваться в спираль.

kochevnik писал(а):Я даже не представляю как трущееся сопло будет скручивать стальную опору.

именно по этому, знающие люди которые прекрасно представляют как болтается консольный стол и говорят как делать не надо

Ну что вы пристали к человеку? Если у пары-тройки "наиопытнейших" станкостроителей не получилось сделать нормальный стол, то это вовсе не означает, что такое в принципе не возможно. История показывает, что большое количество открытий и изобретений было сделано как раз вопреки общепринятому(и ошибочному) мнению.
Ну и в первом посте конкретно обозначено:

kochevnik писал(а):Да и вообще у меня неиссякаемый оптимизм, любовь набивать шишки и страдать фигней.

Есть такая наука - сопротивление материалов.
Если ее совместить с современными моделирующими пакетами и приложить к этому технические параметры подшипников качения, то становится понятно что сделать консольный стол жестким невозможно.
Точнее это сделать можно, но на рельсовых направляющих шириной 20 мм с четырьмя рядами шаров (тип HR), и базой подпорки стола не менее 100мм.
А история показывает что ничего в этом мире не меняется в области прочности конструкций и законов расчёта прогибов под нагрузкой

unigenum писал(а):История показывает, что большое количество открытий и изобретений было сделано как раз вопреки

между изобретательством и тупым копированием неудачной конструкции есть разница.
от того что кто-то в очередной раз сделает консольный стол, жёсткости в нём не прибавится.

Почему именно 20-е? Неужели 15-е такие хлипенькие?
