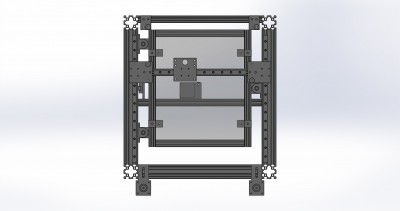

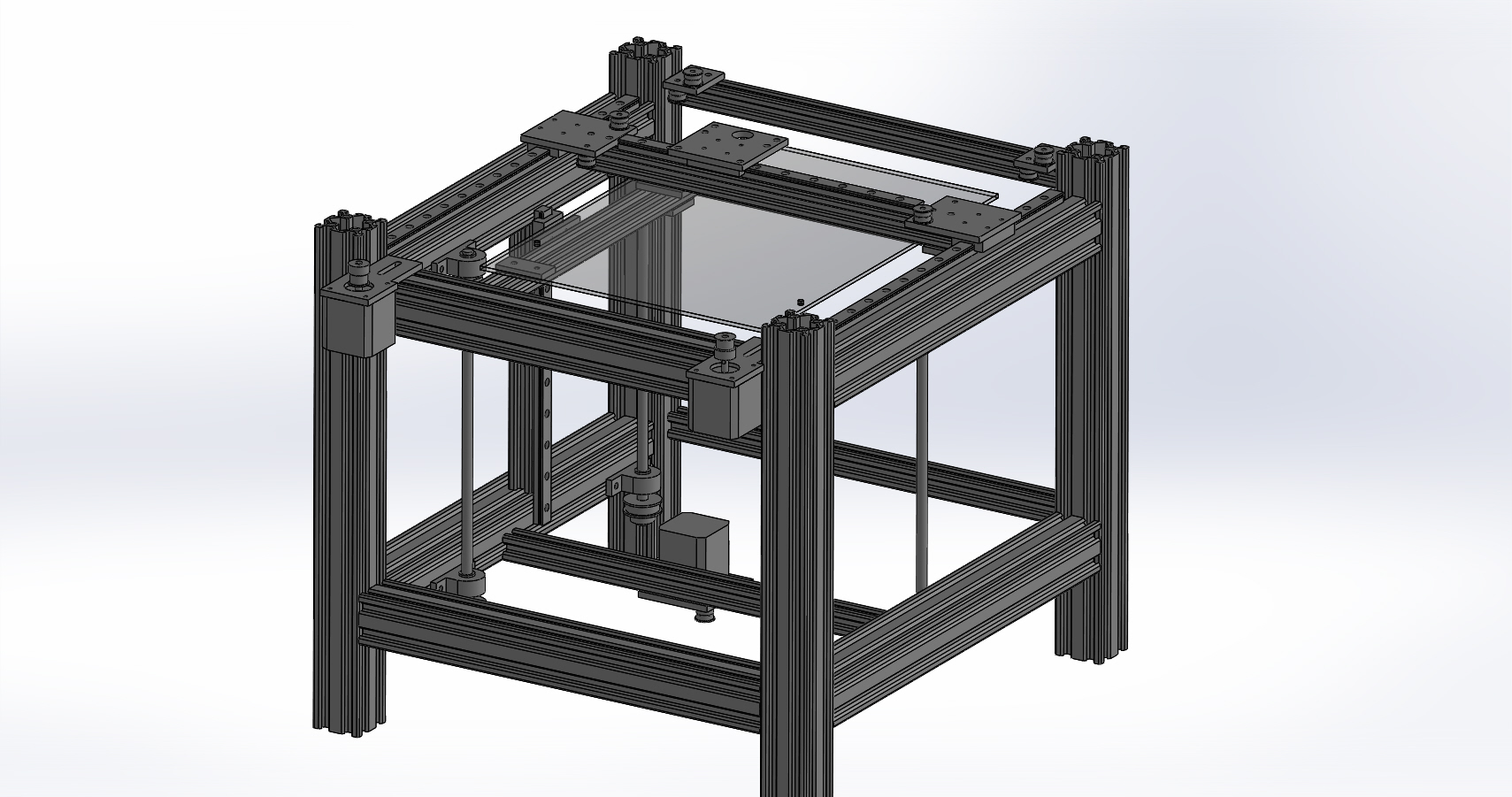

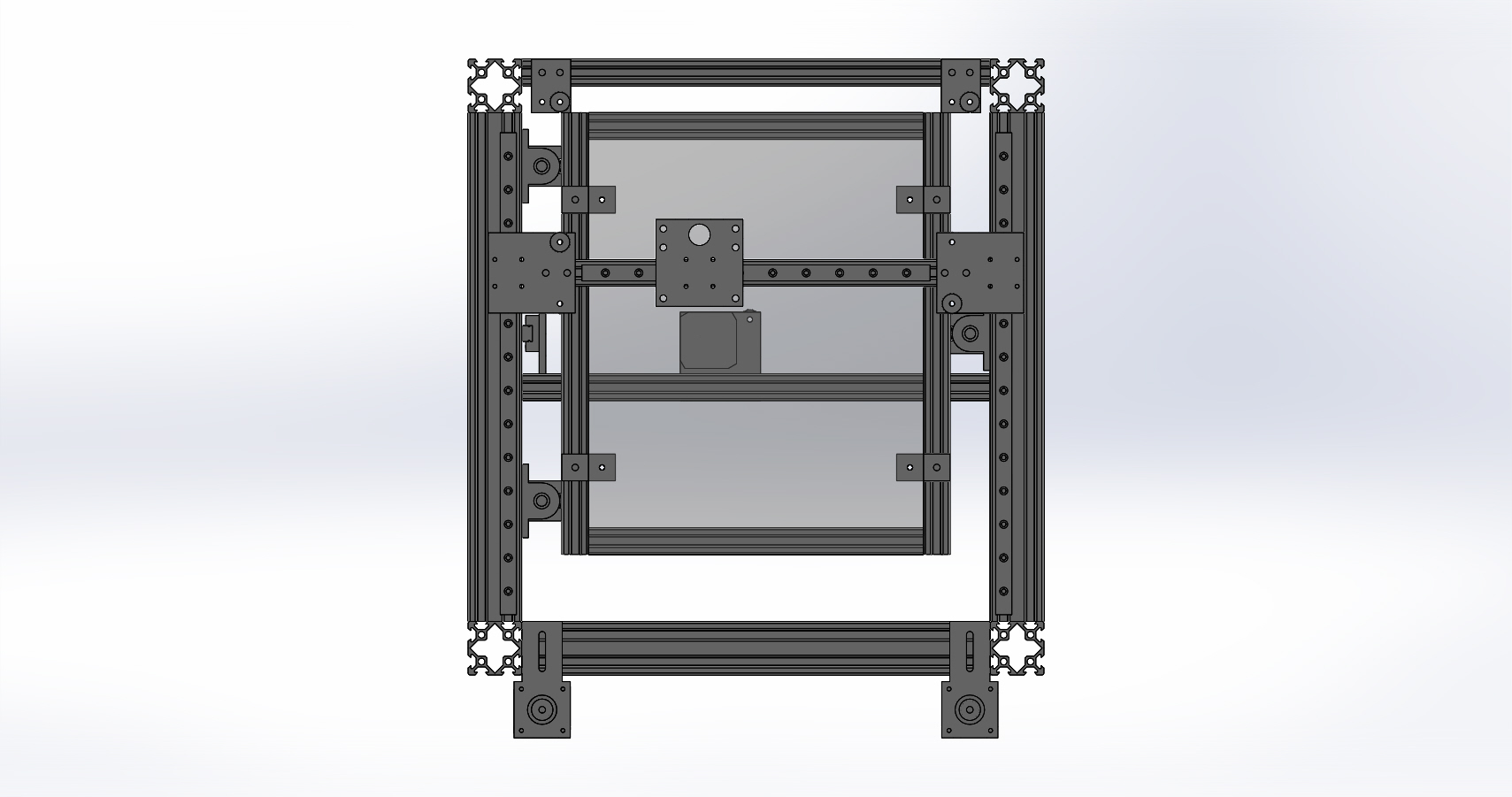

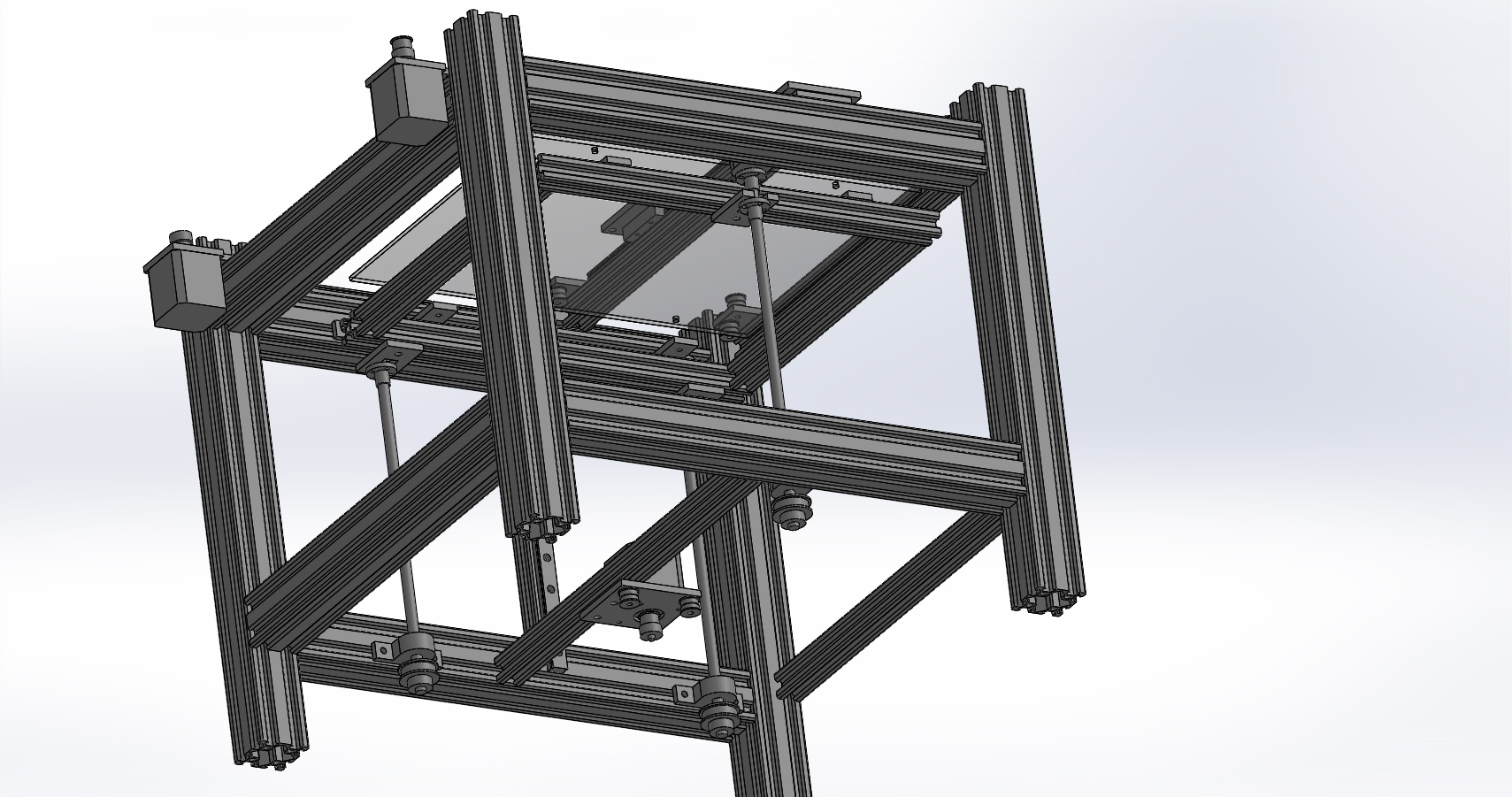

Покритикуйте проект принтера, пожалуйста. Основная идея - для последующей работы в хотбоксе принтер не содержит печатных деталей, все нестандартные детали представляют собой 5 мм алюминиевые пластины, которые будет максимально несложно изготовить на станке. Детали уже закуплены, к сборке готов, решил выложить, вдруг услышу хороших советов и успею их реализовать. Спасибо!
В проекте используются рельсы MGN12, станочный профиль 20x20 и 20.40x40. Размер области печати 300x200x200 мм.

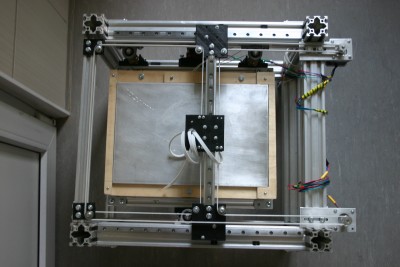

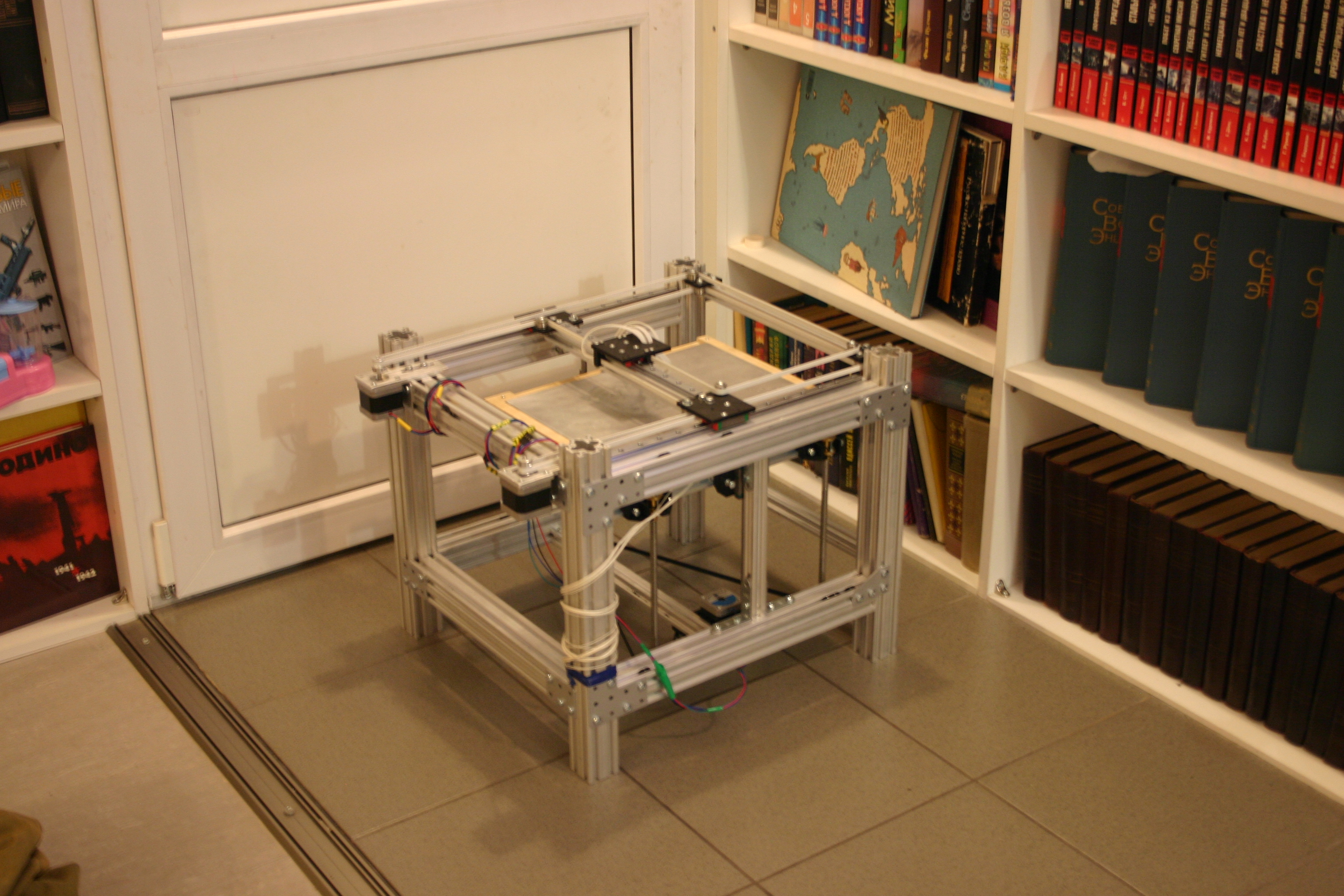

Собрал каркас, выточил первые две металлические детали - стойки моторов. Остальное пока пластик - жду новых шкивов, узнаю точные размеры, тогда можно будет продолжать точить детали. Горячий стол греется быстро и равномерно - 5 мм плита алюминия с закрепленным снизу 300W 220V нагревателем. Правда, ковшик с водой не кипятит

Выглядит основательно.
Выложи больше фото.

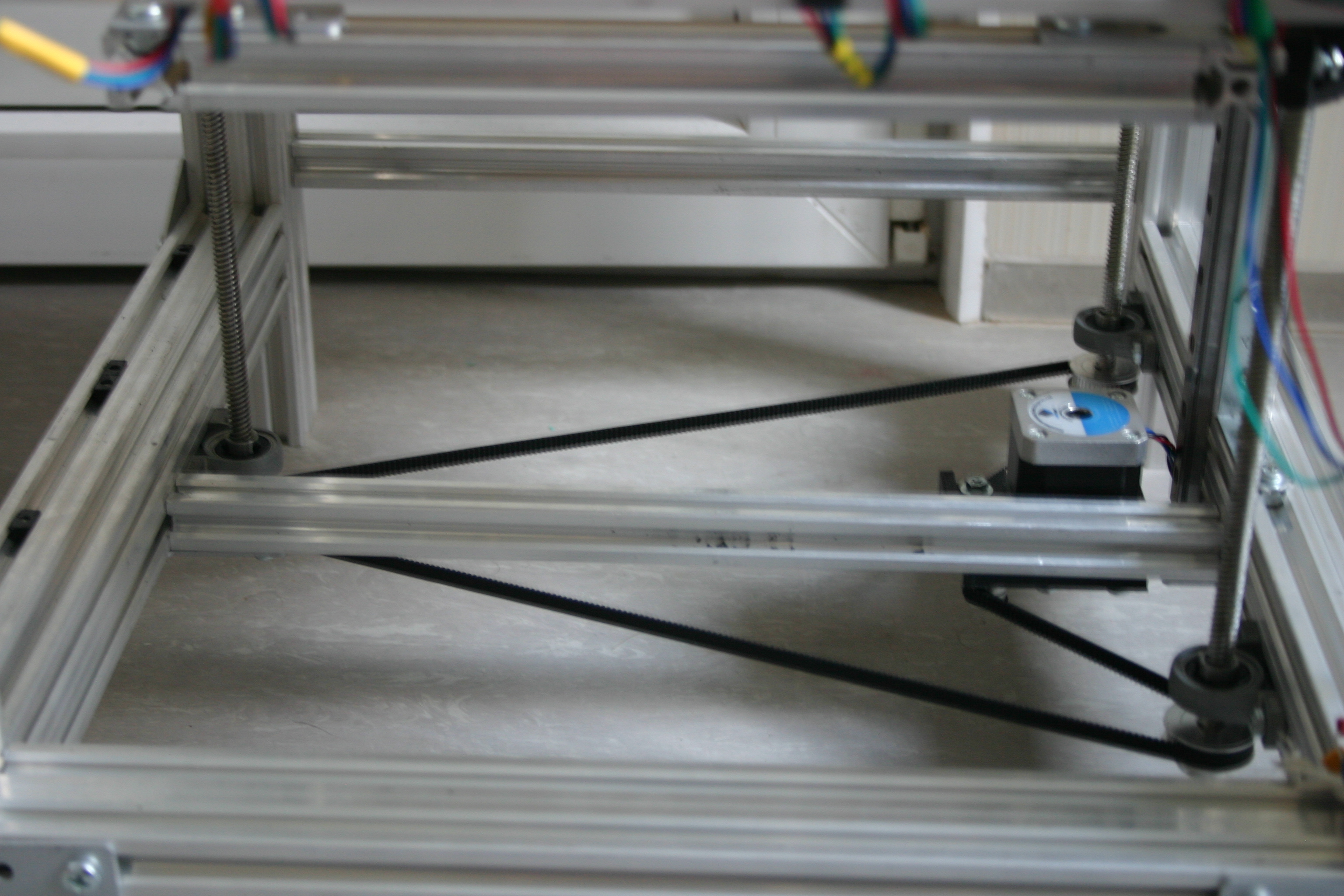

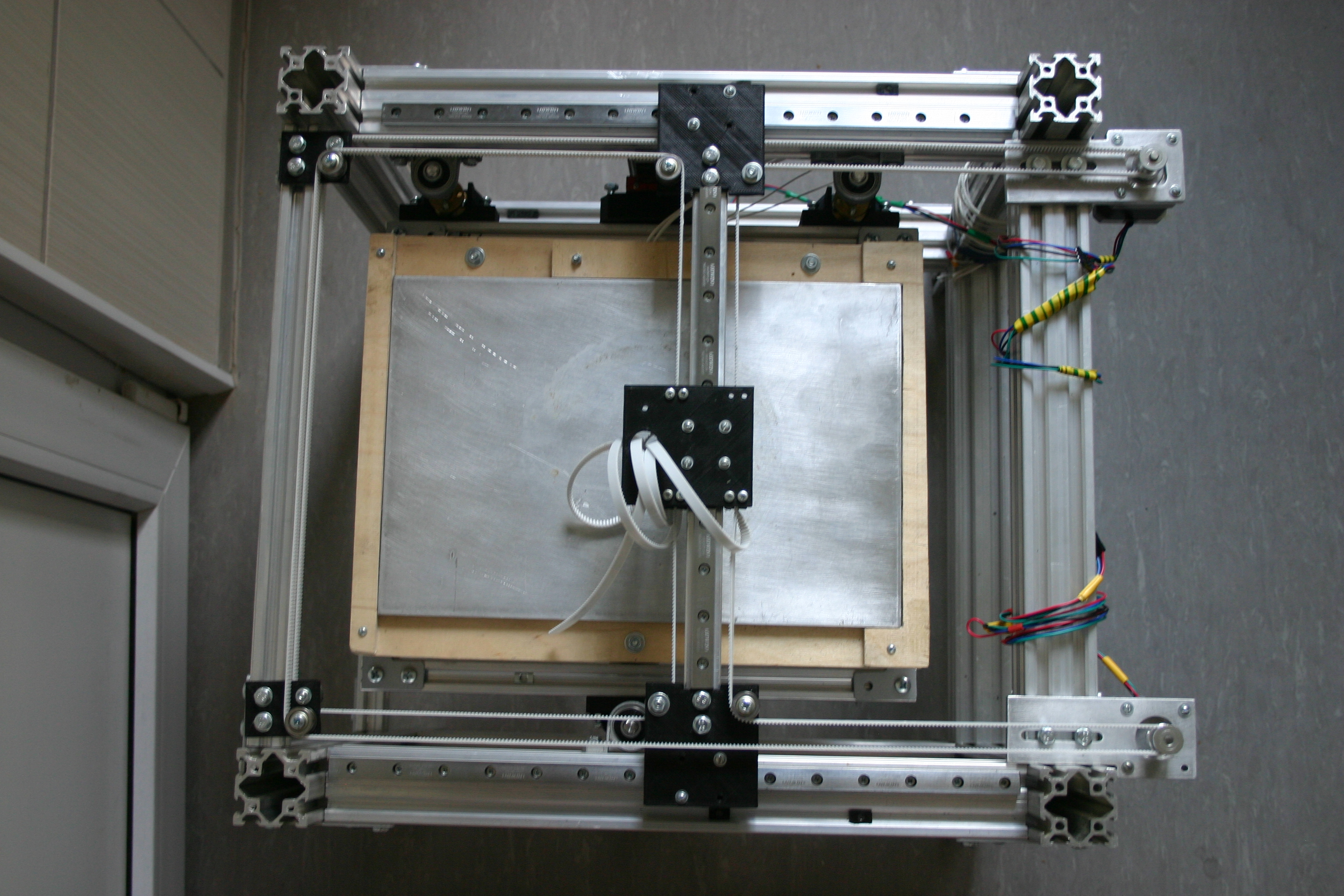

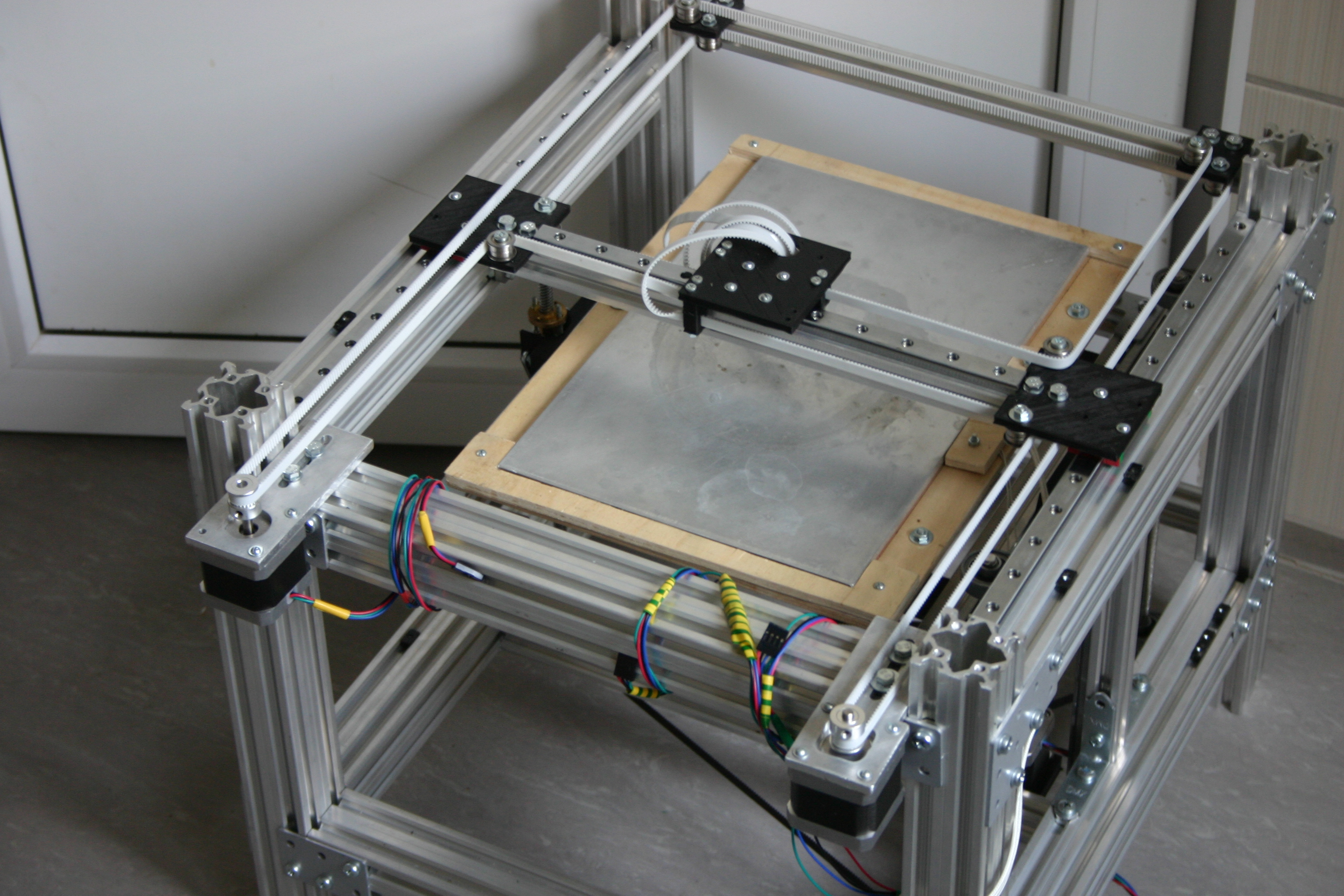

Еще фотографии. Горячий стол закреплен на 3 шпильках и одной рельсе - крепить стол консольно не хотелось. Все шпильки вращаются одним замкнутым ремнем.
Для привода каретки использую полиуретановые ремни с металлическим сердечником. Ремни идут один над другим, без пересечений, переворотов и прочего. Крепежные пластины для шкивов устроены так, чтобы один шкив был вверху, а другой внизу - так сила, действующая на изгиб пластины, минимальна.
Детали принтера стянуты 2 мм металлическими пластинами, но, когда придут еще закладные гайки, хочу немного усилить конструкцию внутренними уголками.
Пластиковые детали под силой натяжения ремней прогибаются, это видно по подвижным краям оси х. Но, судя по стойкам мотора, при замене на металлические детали гнуться перестают.

Теперь нужно заставить его печатать.

macar2005 писал(а):Теперь нужно заставить его печатать.

Да куда он денется?

macar2005 писал(а):Теперь нужно заставить его печатать.

Выглядит довольно внушительно... А чего пока с ним в плане печати? Почему не получается заставить?

macar2005 писал(а):Теперь нужно заставить его печатать.

Еще 12 маленьких посылочек - и все будет хорошо, я надеюсь
Критичны из них две - с мозгами и со шкивами. Так что понятно, какие будут идти дольше всего

Главное не спеши.
Электронику внимательно осмотри что бы не было соплей и непрапая (у меня на Меге была сопля на чипе, а оптопара вообще была запаяна наоборот, шаговый двигатель приехал с кривым валом).
Мелочевку заказывай с запасом (мне шестерни приходили без болтиков).

iozjik писал(а):Еще фотографии. Горячий стол закреплен на 3 шпильках и одной рельсе - крепить стол консольно не хотелось. Все шпильки вращаются одним замкнутым ремнем.

Шпильки обычные строительные или это какие-то ходовые винты? По фото не пойму.

Гм... Ой... Я чего-то фотки как-то неплотно посмотрел, отсутствия части деталей чего-то не заметил

macar2005 писал(а):Главное не спеши.
Электронику внимательно осмотри что бы не было соплей и непрапая (у меня на Меге была сопля на чипе, а оптопара вообще была запаяна наоборот, шаговый двигатель приехал с кривым валом).
Мелочевку заказывай с запасом (мне шестерни приходили без болтиков).

Спасибо за совет, электронику осмотрю обязательно. Мелочь всегда заказываю с запасом - пригодится

Alexus12 писал(а):Шпильки обычные строительные или это какие-то ходовые винты? По фото не пойму.

THSL-8D, вот такие: http://ru.aliexpress.com/item/RepRap-3D ... 20845.html
Кстати, это самое бюджетное предложение по ним. Правда, гайки надо ставить по две с пружинками - болтаются заметно. Зато полированы ок - гайка на вертикально стоящей оси сама раскручивается и съезжает вниз.

iozjik писал(а):Правда, гайки надо ставить по две с пружинками - болтаются заметно.

Я поэтому и спрашивал - на предмет закупок дополнительных гаек. Я взял 6 штук запасных на всякий случай

iozjik писал(а):Кстати, это самое бюджетное предложение по ним.

Если надо больше 1 винта то бюджетное https://ru.aliexpress.com/store/834897? ... 0.0.kBysju
Кстати у них есть гайки навороченные https://ru.aliexpress.com/store/product ... Title=true
https://ru.aliexpress.com/store/product ... 0.0.TtvGLx

Хочу собрать примерно такой же принтер. У меня тоже 3 штуки THSL-8D, но не пойму, зубчатые ролики берутся так же с внутренним диаметром 8мм и одеваются прямо на винт или же ролики на 5мм и винт растачивается? Как будут сидеть ролики прямо на резьбе. И на сколько зубов ролики\пули? Такие?
