Re: Еще один COREXY

Сообщение Diffid » 04 дек 2016, 20:28

Думаю с основанием в данном случае проблем не будет, ведь прищепками стекло закреплено на текстолите, а подложка уже ниже. Просто у меня был самодельный стол без текстолита, он внушает подобные опасения :)
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Еще один COREXY

Сообщение iozjik » 04 дек 2016, 22:59

Использую обычное 4мм оконное стекло, края потер шкуркой, чтобы не были острыми. Это стекло только начал использовать, на прюше с обычным столом 20 на 20 стекло ходит примерно 2 года, потом начинает расслаиваться и откалываться при съеме деталей. Посмотрим, как на этом принтере будет.
"Это - противотанковые вертолеты. Они наши естественные враги!"
Аватара пользователя
iozjik

Сообщения: 56
Зарегистрирован: 09 окт 2012, 13:46
Откуда: Брест
прог. языки: BPMN
ФИО: Александр

Re: Еще один COREXY

Сообщение VitDagger » 04 дек 2016, 23:01

iozjik писал(а):Использую обычное 4мм оконное стекло, края потер шкуркой, чтобы не были острыми. Это стекло только начал использовать, на прюше с обычным столом 20 на 20 стекло ходит примерно 2 года, потом начинает расслаиваться и откалываться при съеме деталей. Посмотрим, как на этом принтере будет.

Я вроде сделал так же, но у меня две штуки лопнули) Завтра закажу у стекольщиков, посмотрим как будет.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Еще один COREXY

Сообщение setar » 06 дек 2016, 13:40

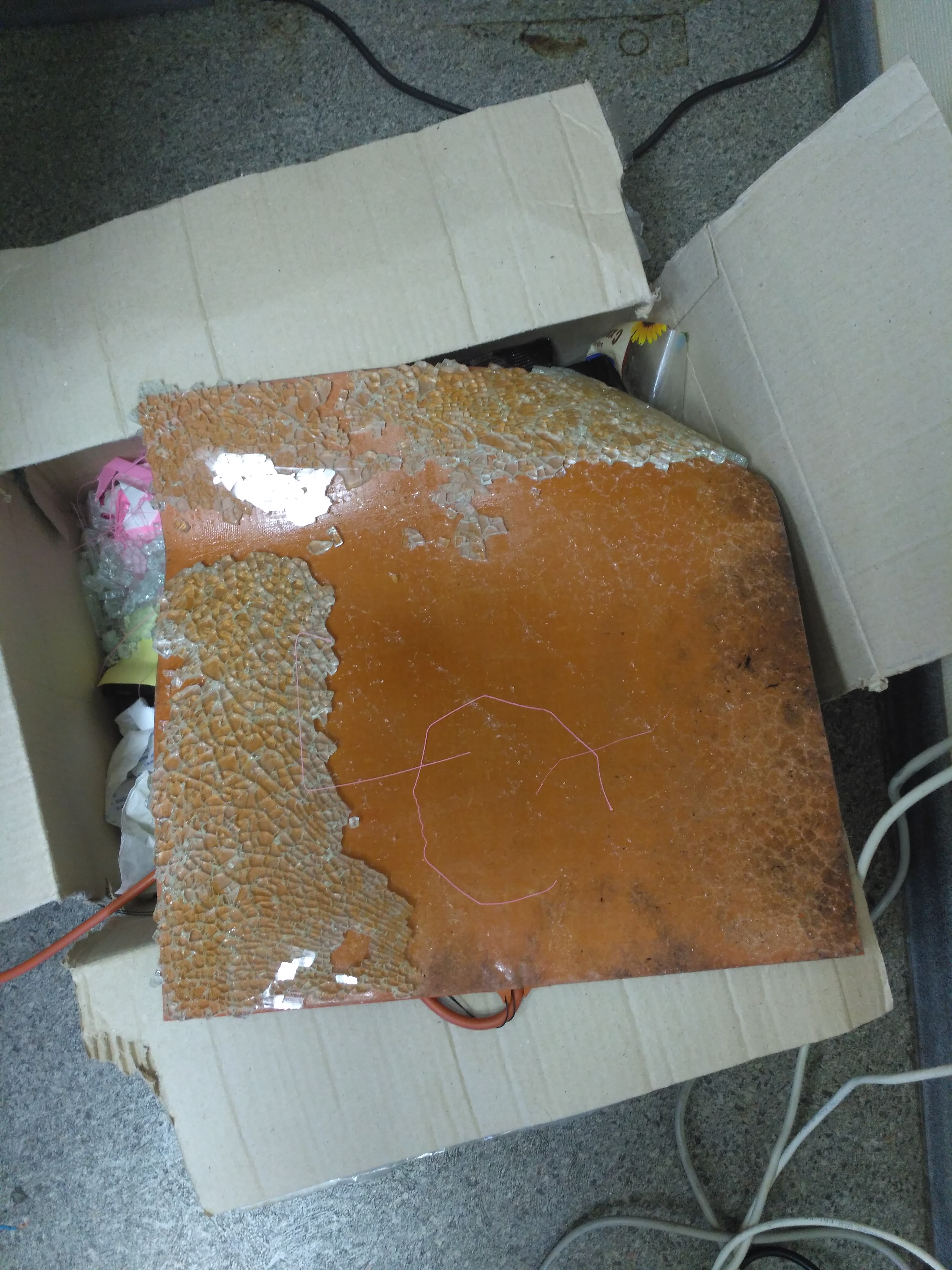

главное не делай стекло каленым ...
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Еще один COREXY

Сообщение VitDagger » 06 дек 2016, 17:30

А сперва как раз уже и планировал каленое брать)
Попросил вырезать на ЧПУшнике матовое стекло 4мм. Края обработаны. Погонял тест, нагрев до 120 градусов пару тройку раз. Вроде держит, не лопается) Правда температура на поверхности стекла и на термисторе отличается на 11 градусов, но вроде у всех так. нагреватель положил на МДФ, но всё же нужно что то из теплоизоляции положить, до 120 градусов 20 минут греет, нагревая и МДФ. БП выставил на 15 вольт. Стекло вроде ровное, но когда собираю бутерброд, в центре есть небольшое провисание, на глаз - толщина бумаги
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Еще один COREXY

Сообщение Diffid » 06 дек 2016, 22:39

Можно пробковый коврик подложить, хотя и простой гофрокартон сгодится.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Еще один COREXY

Сообщение setar » 06 дек 2016, 23:04

прогиб по центру это хорошо - его легче чем горб выровнять
подкладкой упора по центру (экспериментально подобрать)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Еще один COREXY

Сообщение VitDagger » 06 дек 2016, 23:10

Спасибо за совет, действительно, не подумал что-то, что можно просто под центр подложить что-либо)
Думаю как стекло фиксировать, не нравятся мне эти канцелярские зажимы. Хочется что то по типу крепления процессора в сокете. Рамочку накинул и на защелку, ну или в МДФе паз вырезать, куда вставлять бутерброд. Благо ЧПУ фрезер в наличии. Да и весь принтер из МДФа вырезал :D

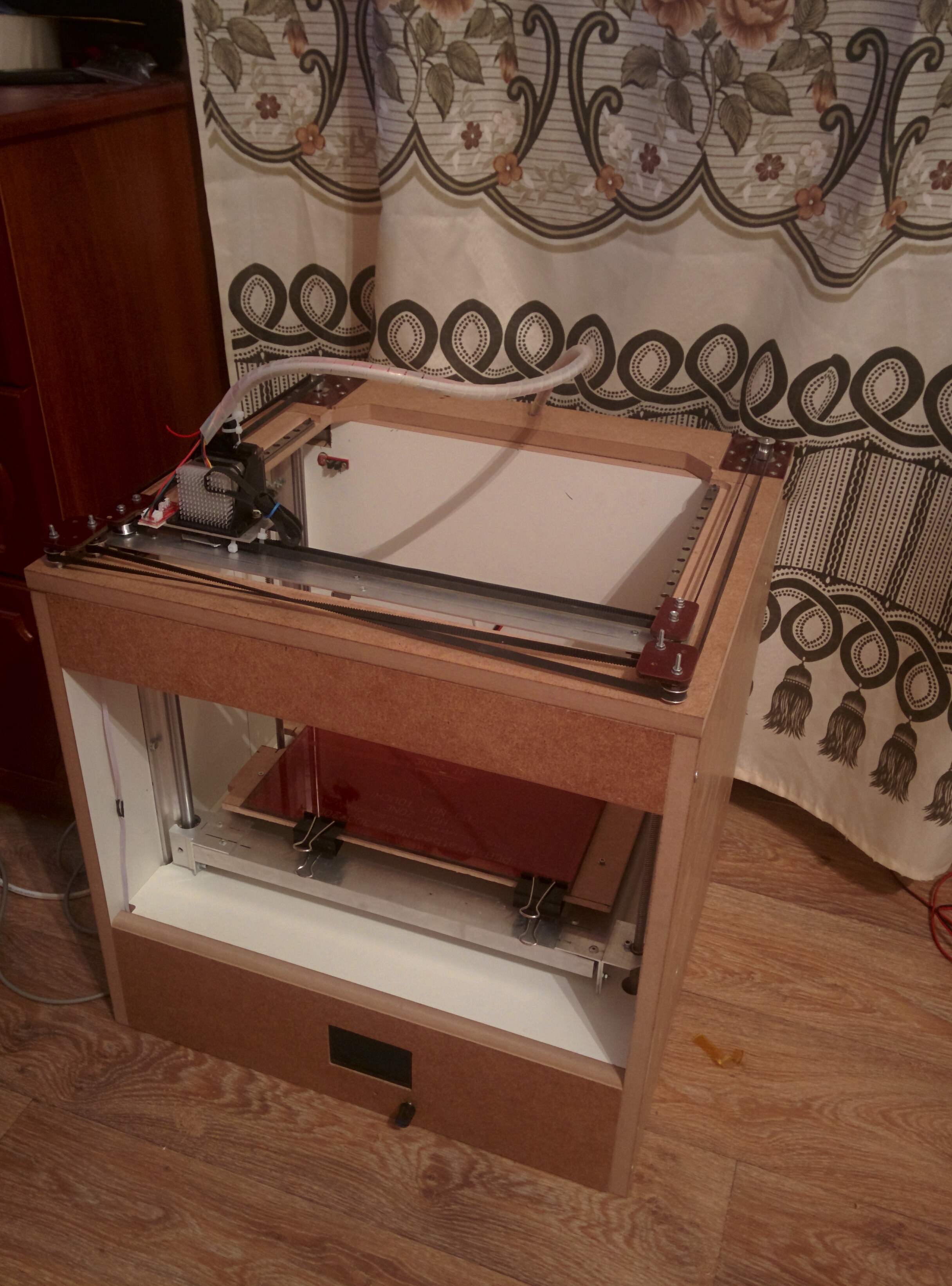

2016-12-06 22-13-16.JPG

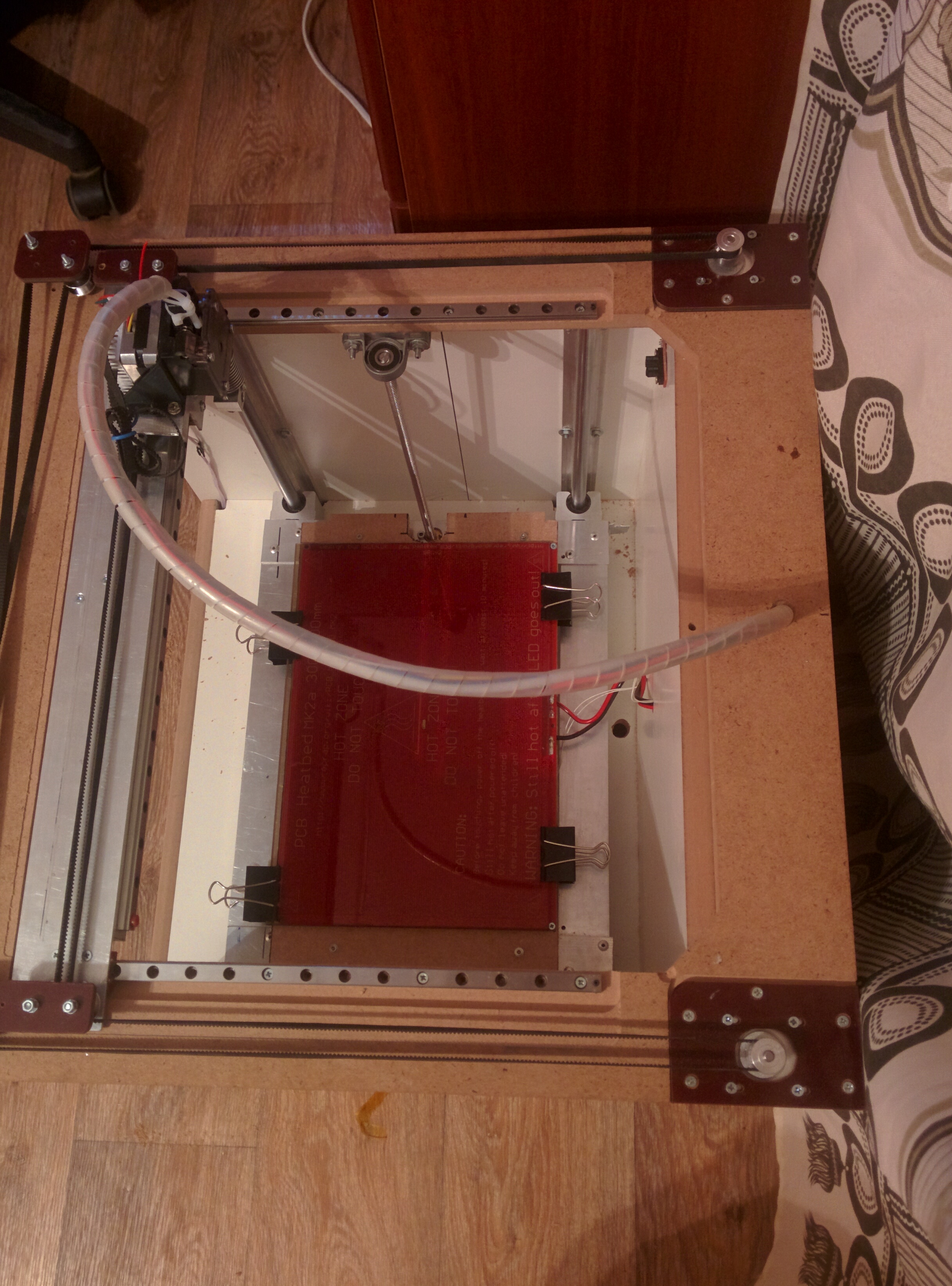

2016-12-06 22-12-30.JPG

p.s. Что то я в чужой теме разоффтопился, извиняюсь :oops:
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Еще один COREXY

Сообщение Diffid » 06 дек 2016, 23:39

Монументальная тумбочка получилась :D а я мендель90 переделал из фанеры на мдф 25ку, тяжеленный больно вышел.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Еще один COREXY

Сообщение VitDagger » 06 дек 2016, 23:46

У меня 16ый мдф и то массивный кажется) хотел сперва на мдфе потренироваться,а потом из профиля сделать. А теперь есть мыль сделать именно в виде тумбочки. Ложные фасады будут. Что бы внешне было похоже на мебель. Толщину где надо сниму. Это альфа версия корпуса. Закрытый корпус, двигатели осей вне корпуса. А вот двигатель экструдера наверное такое не полюбит. Если это вообще печатать будет)) Сгорел родной нагреватель на голове, жду новый
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Еще один COREXY

Сообщение Alexus12 » 07 дек 2016, 07:31

А как по шуму в такой тумбочке? Резонанса нет?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Еще один COREXY

Сообщение VitDagger » 07 дек 2016, 07:57

Если в моей, то пока не знаю. Принтер ждёт нагреватель хотенда из Китая. Гонял немного в холостую конечно, особо разницы не заметил, что с корпусом, что без.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Еще один COREXY

Сообщение iozjik » 08 дек 2016, 01:00

Принтер интересный, мне нравится :good:
На единоличное владение веткой не претендую :beer: Проверил - можно редактировать первый пост и название ветки, так что можно переименовать в "Еще два COREXY" и на первую страничку выложить резюме по текущему состоянию обоих принтеров. Чем больше движухи в ветке - тем лучше, я считаю :oops:
"Это - противотанковые вертолеты. Они наши естественные враги!"
Аватара пользователя
iozjik

Сообщения: 56
Зарегистрирован: 09 окт 2012, 13:46
Откуда: Брест
прог. языки: BPMN
ФИО: Александр

Re: Еще один COREXY

Сообщение VitDagger » 08 дек 2016, 08:09

Мне стыдно за свою тумбочку, что бы выкладывать :oops: Руки кривоваты, что бы аккуратно сделать :D Не уверен в точности оси Z, а проверить без нагревателя хотенда не могу :sorry:
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 446
Зарегистрирован: 25 сен 2016, 13:02
ФИО: Алексей

Re: Еще один COREXY

Сообщение iozjik » 08 дек 2016, 11:06

Так вроде и ветка не называется "идеальные принтеры сделанные идеальными руками" :D Думаю, путь наших проб и ошибок интереснее читателям, чем просмотр готовой продукции, иначе проще глянцевые журналы почитать :good:
"Это - противотанковые вертолеты. Они наши естественные враги!"
Аватара пользователя
iozjik

Сообщения: 56
Зарегистрирован: 09 окт 2012, 13:46
Откуда: Брест
прог. языки: BPMN
ФИО: Александр
