CORE XY на фабричных деталях

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

CORE XY на фабричных деталях

Сообщение ARXITEKTOR » 21 июл 2016, 13:50

Захотелось 3D принтер.
Вдохновение брал из конструкции AKlion.
Но решил использовать готовые компоненты. В основном и печатных или фрезерованных по мнимому.
Планирую более или менее бюджетный вариант.
В качестве основы каркас на 20 профиле.
В качестве элементов для сборки каркаса планирую уголки. сверлильного станка нет. метчиков для резьбы тоже как и навыков резки резьбы.
Со сверлением отверстий боюсь ошибиться и испортить профиль.

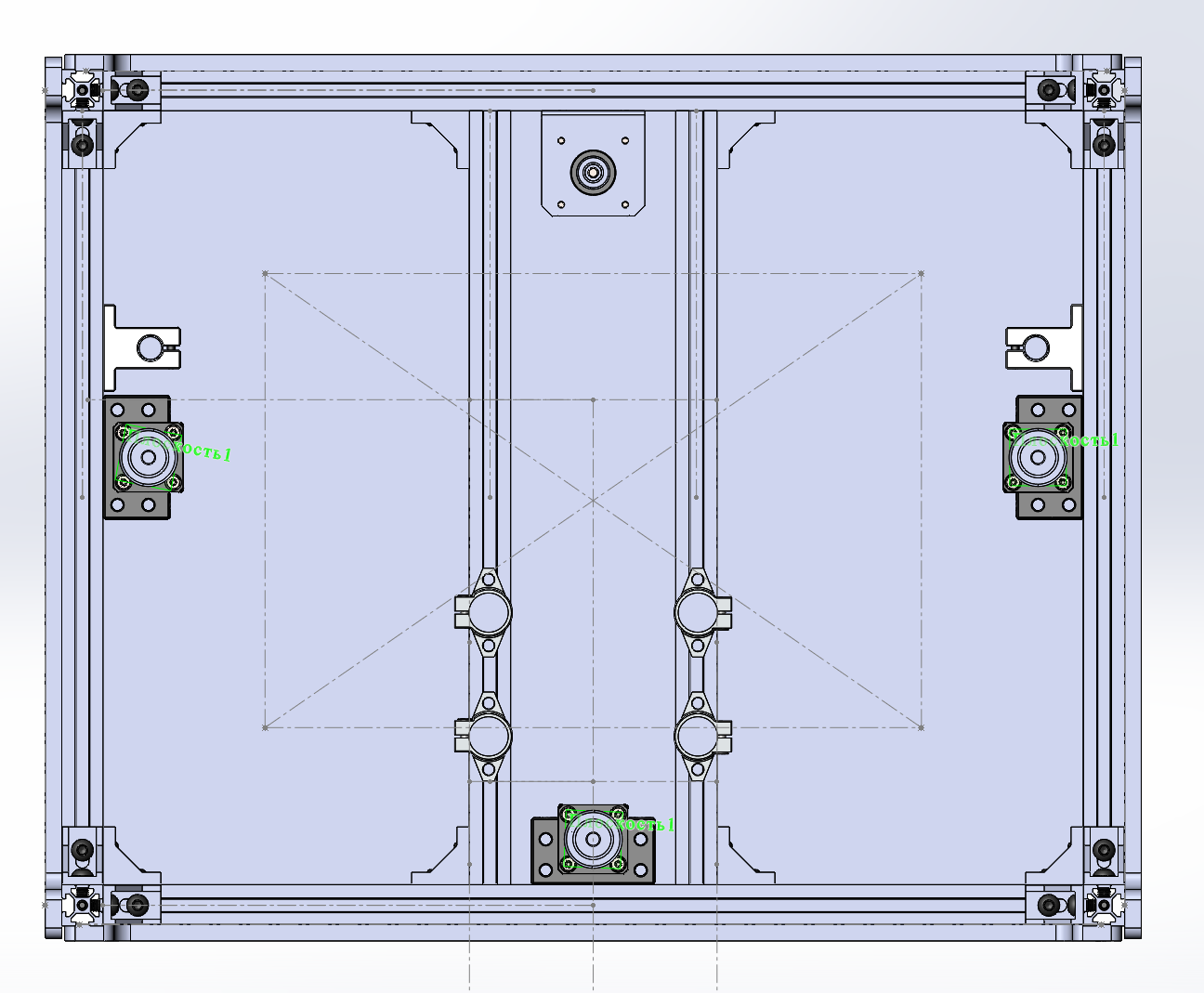

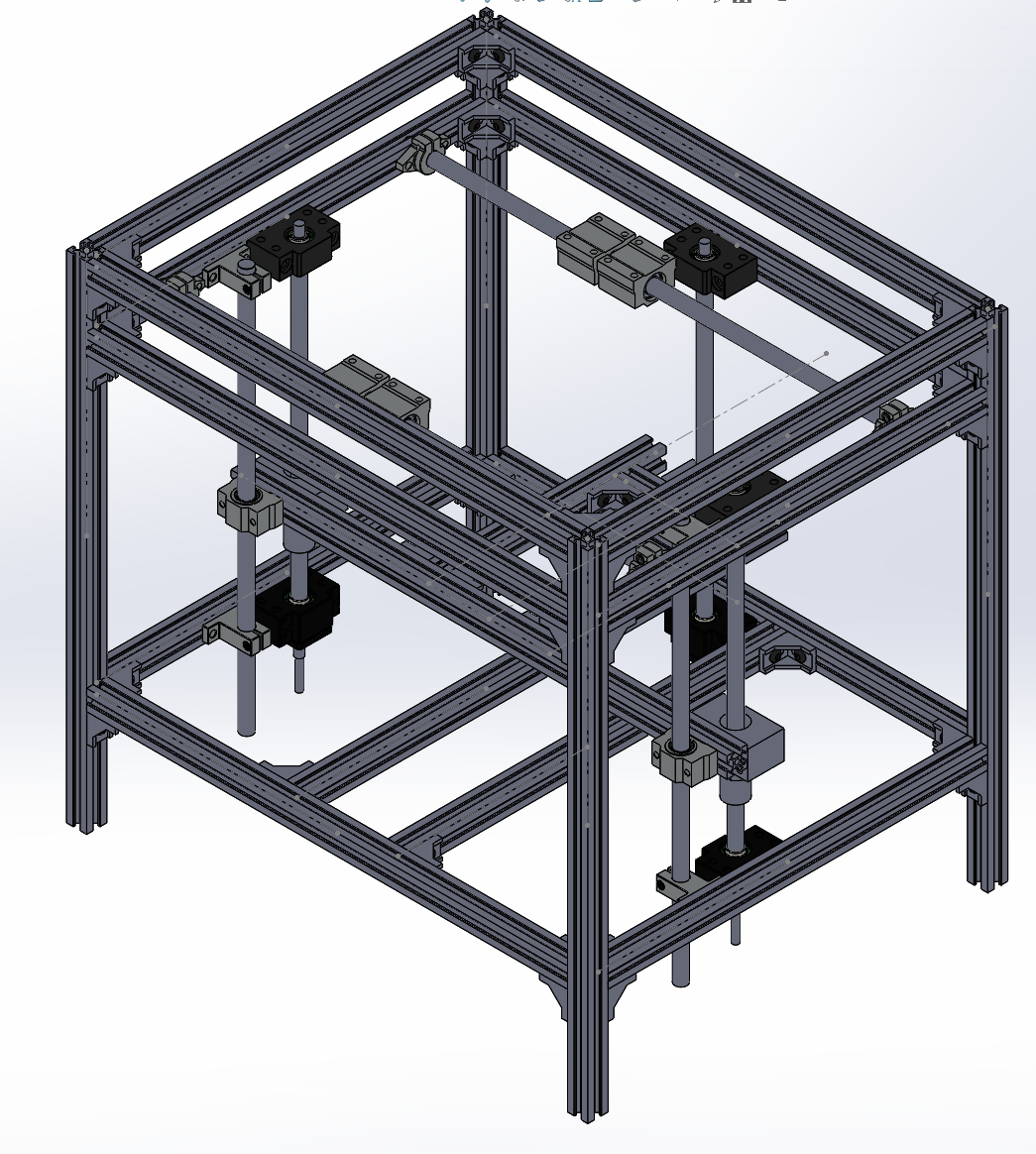

На данный момент состояние конструкции такое
Вложения
ARXITEKTOR

Сообщения: 9
Зарегистрирован: 21 июл 2016, 13:26

Re: CORE XY на фабричных деталях

Сообщение setar » 21 июл 2016, 15:40

какой размер печати планируется ?
мне кажется 20x20 будет маловато.
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CORE XY на фабричных деталях

Сообщение ARXITEKTOR » 21 июл 2016, 15:46

Чуть меньше чем у оригинала. 230*180

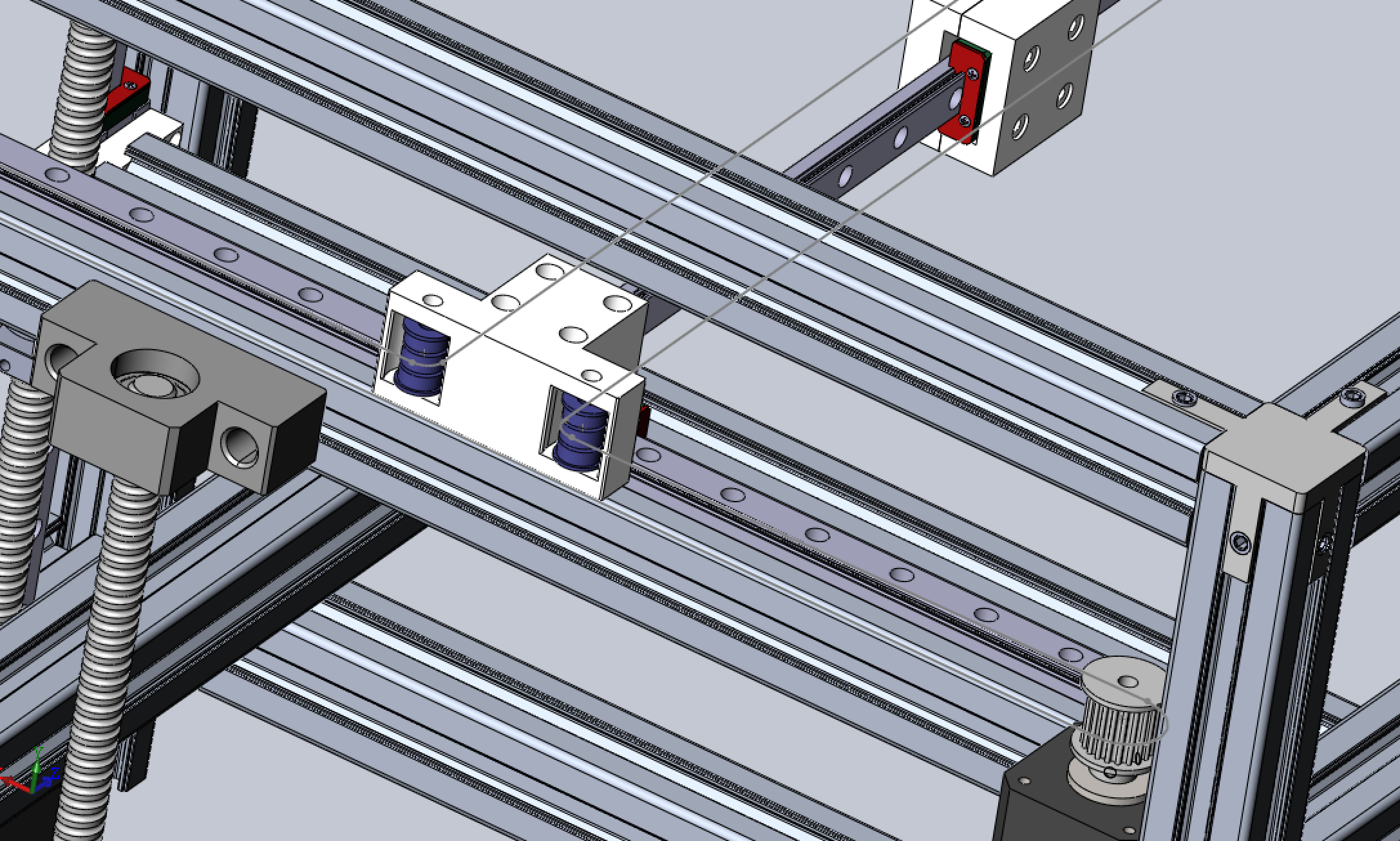

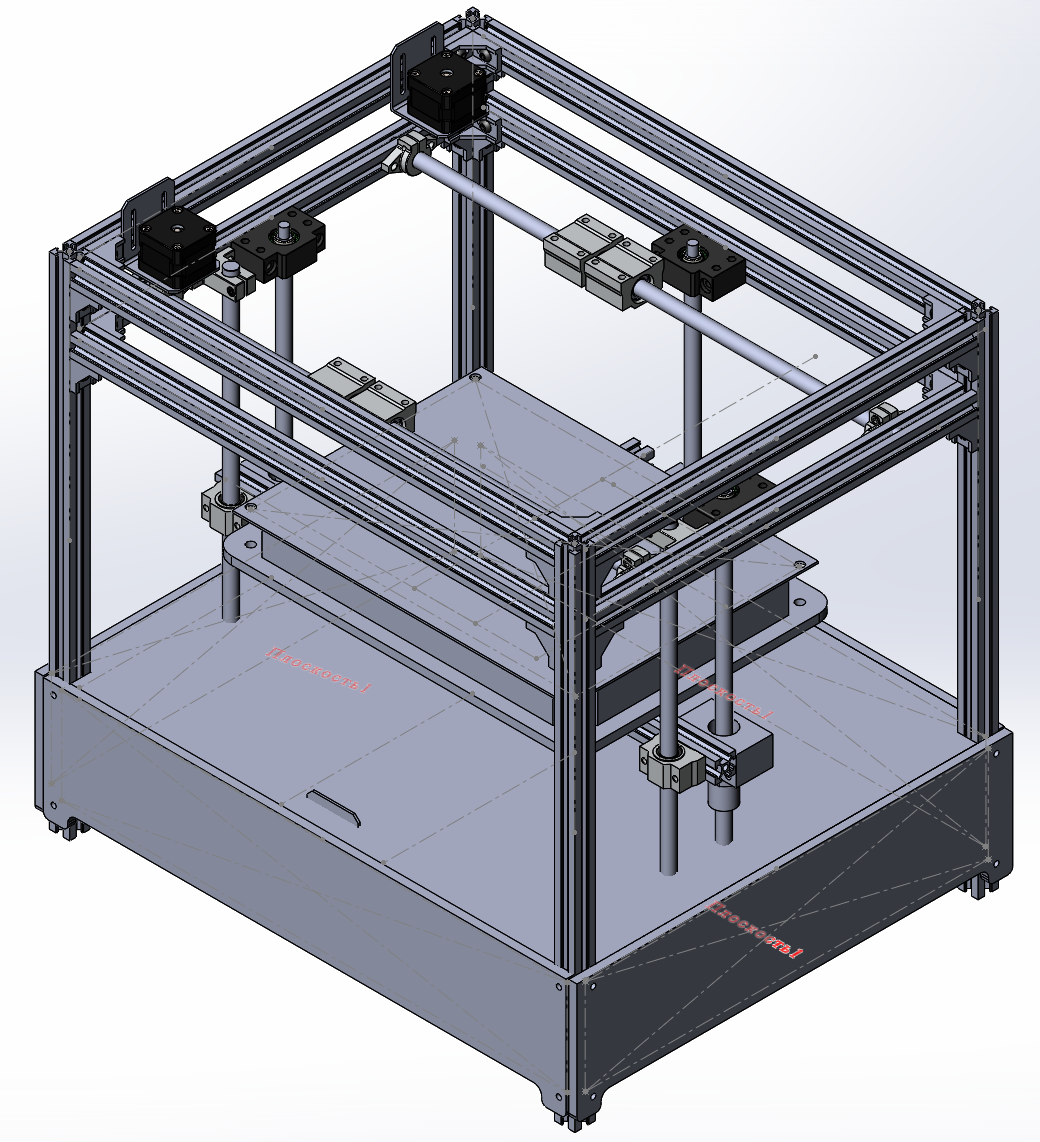

Еще немного скринов.

Добавлено спустя 2 минуты 24 секунды:
Осталось самое сложное на мой взгляд.
Узел перемещения X-Y есть у кого идеи как сделать из готовых деталей ?
Я пока ничего путного не придумал
И какой экструдер Выбрать из фабричных ?
Вложения
2
ARXITEKTOR

Сообщения: 9
Зарегистрирован: 21 июл 2016, 13:26

Re: CORE XY на фабричных деталях

Сообщение setar » 21 июл 2016, 17:58

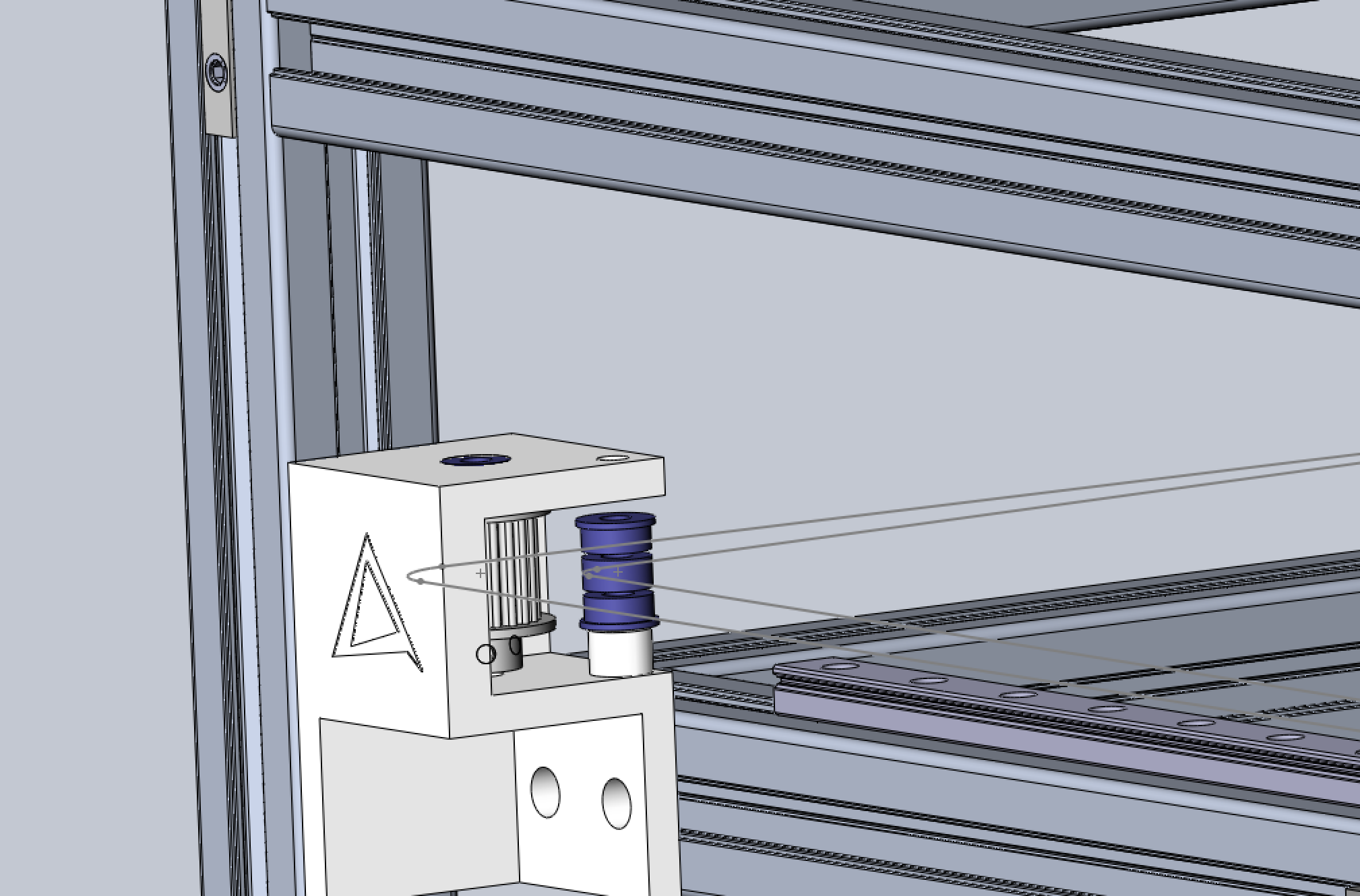

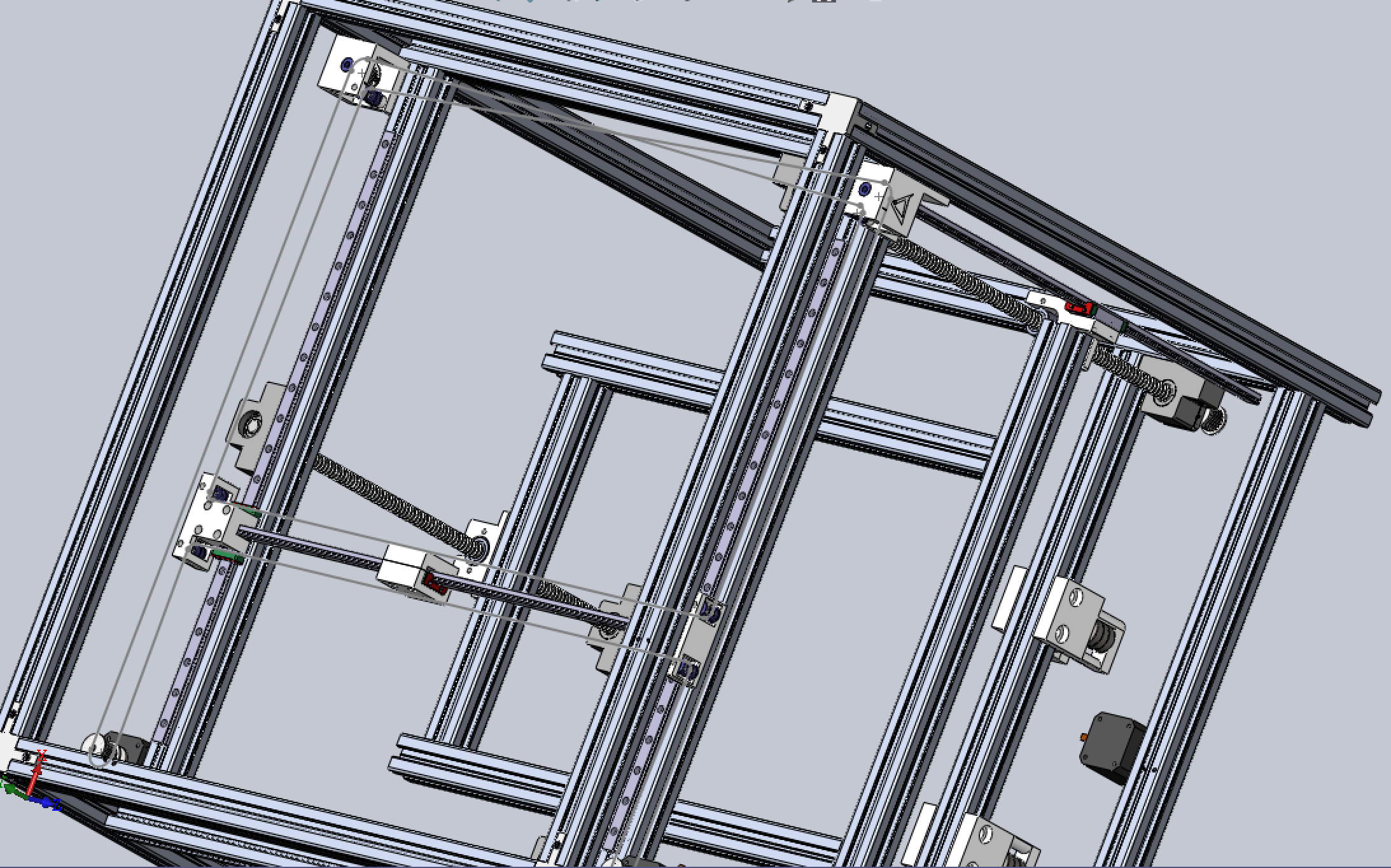

для идей:
Вложения
Снимок экрана 2016-07-21 в 16.57.29.png
Снимок экрана 2016-07-21 в 16.57.58.png
Снимок экрана 2016-07-21 в 16.56.39.png
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CORE XY на фабричных деталях

Сообщение om2804 » 22 июл 2016, 23:51

setar писал(а):какой размер печати планируется ?
мне кажется 20x20 будет маловато.


А чего мало? Я на кубике из 20х20 алюминиевой трубе 500 мм плясать могу
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: CORE XY на фабричных деталях

Сообщение ARXITEKTOR » 25 июл 2016, 10:38

Просто большая область печати не нужна.
Принтер делался под задачи печать деталек для хобби.
Там не нужны большие детали.

Добавлено спустя 59 минут 5 секунд:
Посоветуйте хороший экструдер или набор экструдер + хот энд.
ARXITEKTOR

Сообщения: 9
Зарегистрирован: 21 июл 2016, 13:26

Re: CORE XY на фабричных деталях

Сообщение setar » 25 июл 2016, 11:00

да нету хороших (за вразумительные деньги).
бульдог например нормальный, но стоит необоснованно дорого.
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CORE XY на фабричных деталях

Сообщение ARXITEKTOR » 25 июл 2016, 16:50

Мда дороговато. и это только экструдер.
еще ведь нужен хот энд ?
Бульдог подходит только для боудена или можно и напрямую хот энд прикрутить ?
И какой Хотэнд к бульдогу посоветуете ?

А MK8 Extruder или MK9 Extruder как по сравнению с бульдогом ?
ARXITEKTOR

Сообщения: 9
Зарегистрирован: 21 июл 2016, 13:26

Re: CORE XY на фабричных деталях

Сообщение setar » 25 июл 2016, 17:05

ARXITEKTOR писал(а):Мда дороговато. и это только экструдер.
еще ведь нужен хот энд ?
Бульдог подходит только для боудена или можно и напрямую хот энд прикрутить ?

можно без трубки, через вот такую вставку
И какой Хотэнд к бульдогу посоветуете ?

там вроде любой подходит E3D v6 - v8
А MK8 Extruder или MK9 Extruder как по сравнению с бульдогом ?

никак, набор деталек на выброс.
если уж экономить то лучше заказать самодельный со стальной шпулей http://ru.aliexpress.com/item/5pcs-lot- ... 62271.html
вот это сообщение гляньте forum107/topic15263-165.html#p354424
у правильного экструдера направляющая тефлоновая трубка идет прямо от шпули зубчатой аж до блока нагрева, единым неразрывным куском. причем не важно боуден это или wade.
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CORE XY на фабричных деталях

Сообщение ARXITEKTOR » 27 июл 2016, 10:28

Подумал и решил всё таки брать экструдер бульдог. пусть и дорого но хоть работать без проблем будет
Мотор к нему нужен на максимальное усилие NEMA17 брать без редуктора?
ARXITEKTOR

Сообщения: 9
Зарегистрирован: 21 июл 2016, 13:26

Re: CORE XY на фабричных деталях

Сообщение setar » 27 июл 2016, 11:10

да, без редуктора от 4.2 кг*см и выше
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: CORE XY на фабричных деталях

Сообщение ARXITEKTOR » 29 июл 2016, 09:54

Что-то не могу найти хорошую 3D модель экструдера бульдог
Хот энд будет по совету с форума E3DV6 подскажите где взять 3D модель
Буду делать без боудена.
http://ru.aliexpress.com/item/E3D-V6-All-metal-J-head-V6-Hotend-Full-Kit-1-75-3mm-Direct-V6-Wade/32274632373.html?spm=2114.03010208.3.48.Xe0930&ws_ab_test=searchweb201556_8,searchweb201602_3_10039_10048_10057_10047_10056_10055_10037_10049_10059_10033_10046_10058_10032_10045_10017_405_404_10040_10060_412,searchweb201603_6&btsid=ed8d5056-5db2-4566-836e-0f5a163eda79
ARXITEKTOR

Сообщения: 9
Зарегистрирован: 21 июл 2016, 13:26
