Низкое качество печати на prusa i3

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Низкое качество печати на prusa i3

Сообщение Myp » 20 июл 2016, 21:18

шершавость у тебя в виде волн после каждого поворота и к концу стенки затихает.
похоже на то что сопло после резкого поворота колеблется плавно затихая
хотэнд крепко закреплён? не болтается?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Низкое качество печати на prusa i3

Сообщение QTU100 » 20 июл 2016, 22:11

С подачей все хорошо. Выдавливает столько, сколько надо

Добавлено спустя 1 минуту 57 секунд:
Нет, не болтается

Добавлено спустя 51 секунду:
Сама каретка тоже не хлябает

Добавлено спустя 6 минут 50 секунд:
Замерил толщину стенки кубика (который печатался с установкой сопла в 0.4 мм) получилось в районе 0.52. Раз пластика подается нужное католичество, то проблема, видимо, в шероховатости.

Добавлено спустя 6 минут 39 секунд:
Уменьшил скорость печати внешней границы с 20 до 4мм/с. Посмотрю, как отработает с такой скоростью.

Добавлено спустя 30 минут 5 секунд:

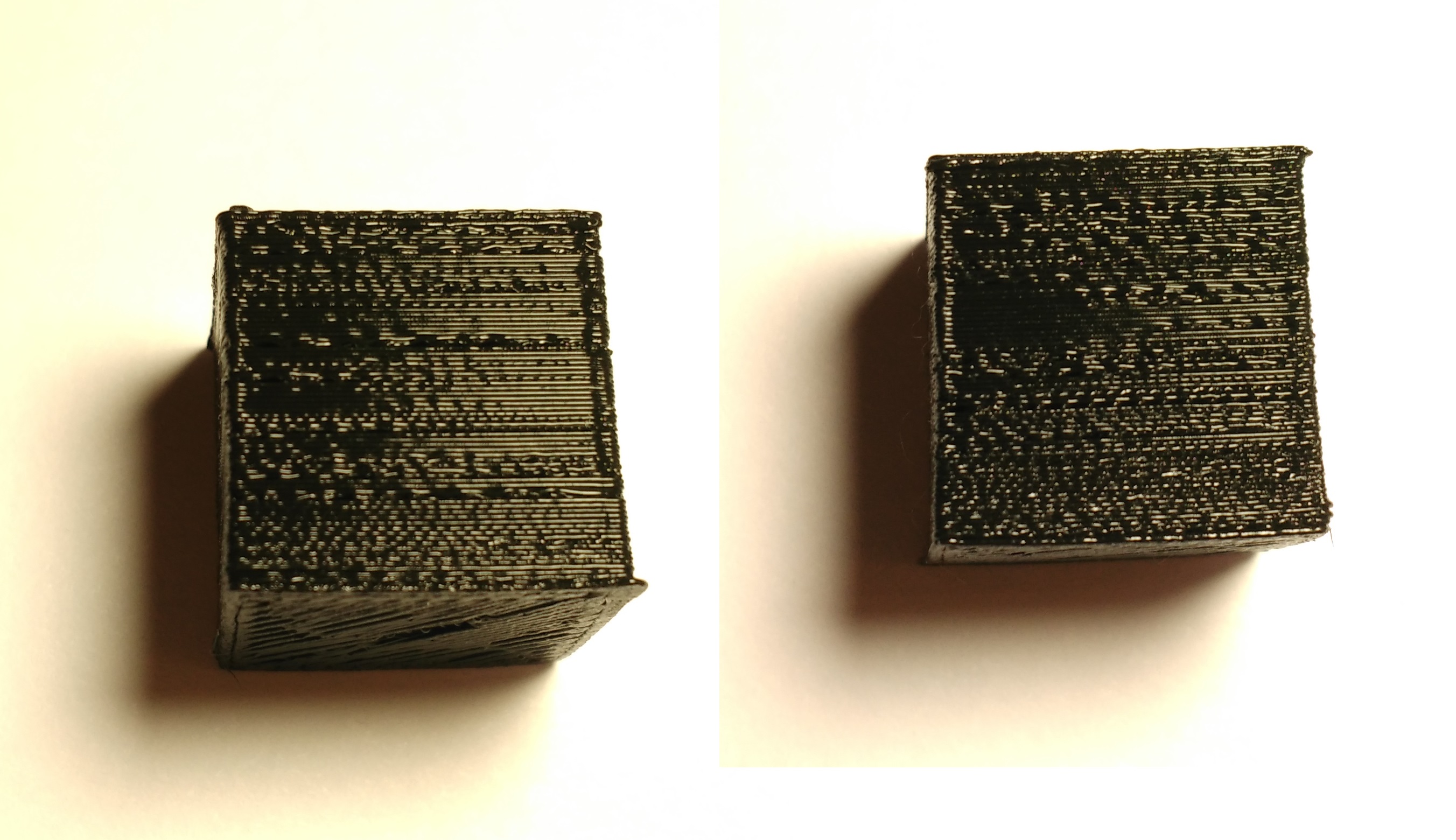

Неожиданный результат
Скорость 4.jpg
QTU100

Сообщения: 22
Зарегистрирован: 09 июл 2016, 22:39

Re: Низкое качество печати на prusa i3

Сообщение Diffid » 20 июл 2016, 22:58

Попробуйте всё таки прижим прутка увеличить)
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Низкое качество печати на prusa i3

Сообщение QTU100 » 20 июл 2016, 23:03

Как?
QTU100

Сообщения: 22
Зарегистрирован: 09 июл 2016, 22:39

Re: Низкое качество печати на prusa i3

Сообщение Diffid » 21 июл 2016, 00:14

Смотря какой экструдер. Обычно к подающему болту пруток прижимается подшипником на качающейся лапке. Притягивается винтом с пружинкой.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: Низкое качество печати на prusa i3

Сообщение QTU100 » 23 июл 2016, 00:11

Ладно. В принципе меня не интересует качество печати стенок. Главная проблема для меня - это печать навесных элементов, все остальное, в принципе, устраивает.

Сейчас попытаюсь откалибровать температуру, дальше буду думать как поступить с куллером (мб. у кого есть проверенные конструкции?)

Добавлено спустя 2 часа 1 минуту 7 секунд:

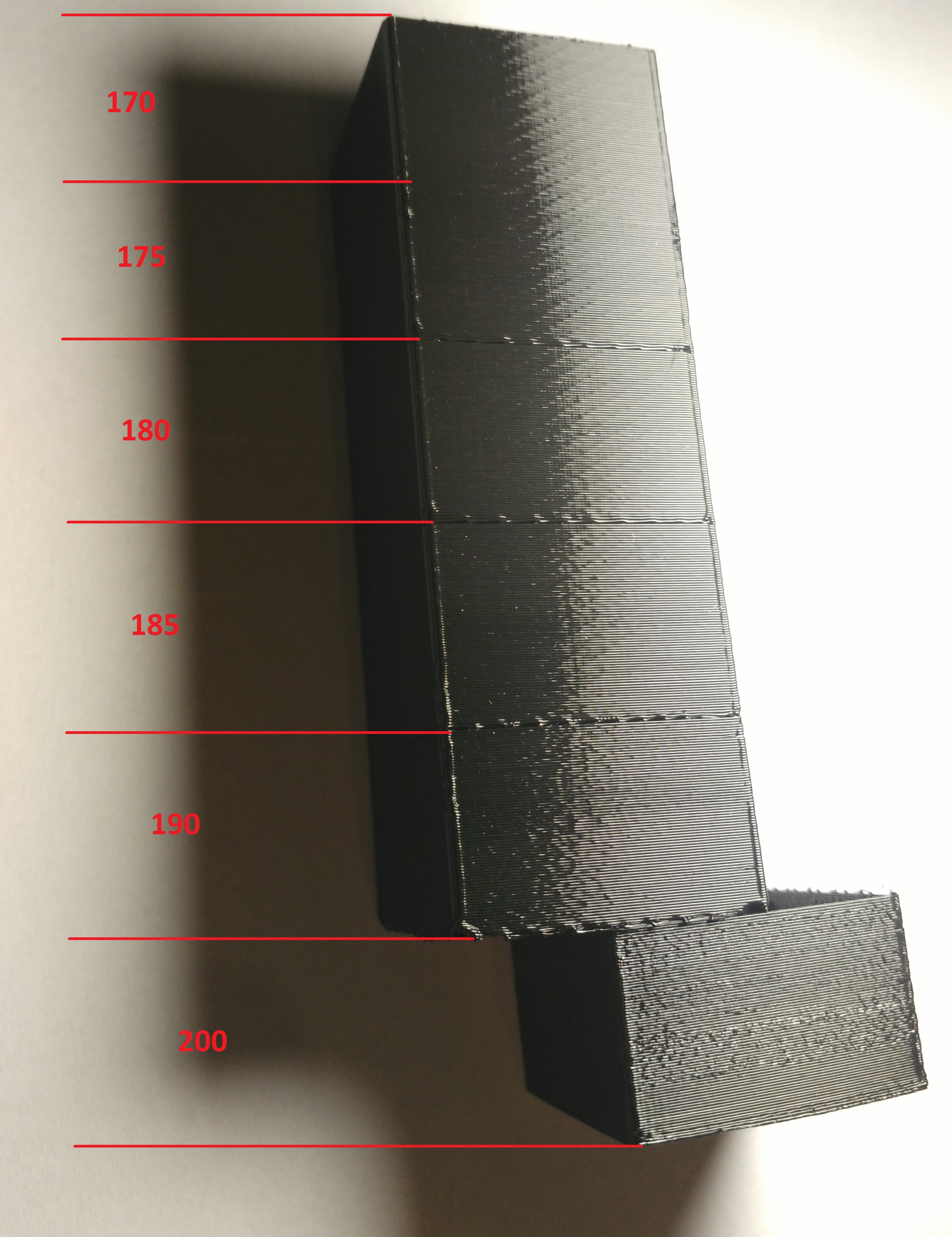

Определенно стало лучше.



Так как не вижу разницы, буду печатать минимальной температурой. 170С. Наверное мосты теперь будут лучше печататься (сейчас проверю)

Добавлено спустя 1 минуту 12 секунд:
Весь в ромбик получился. Ну да ладно, не мешает :)

Добавлено спустя 1 час 34 минуты 17 секунд:

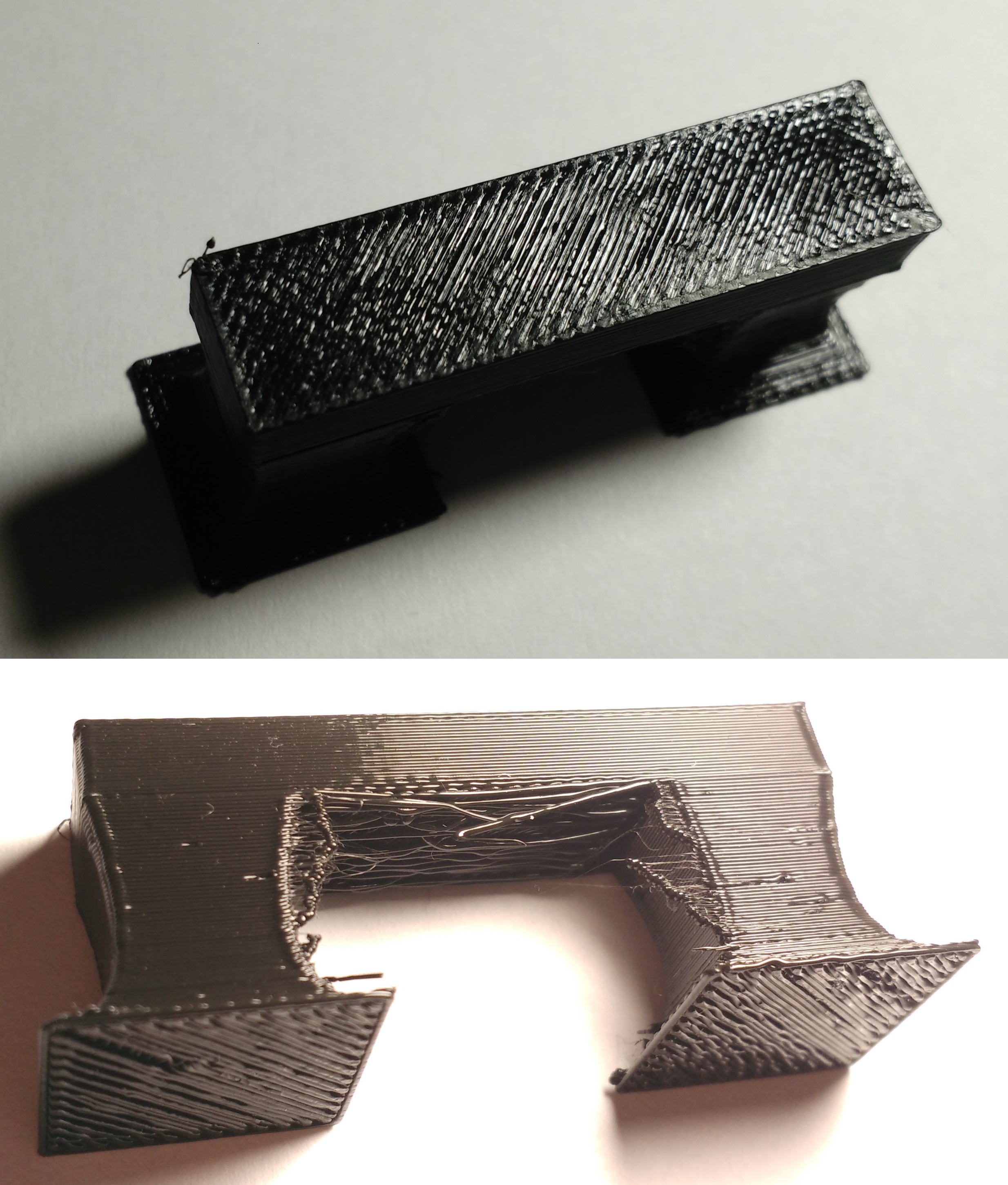

Лучше, но не намного

Навес 2.jpg


Добавлено спустя 2 часа 20 минут 16 секунд:
Хз, что ему еще нужно. :x

Филомент, мб, паленый, или влагу впитал. Завтра постараюсь просушить
QTU100

Сообщения: 22
Зарегистрирован: 09 июл 2016, 22:39

Re: Низкое качество печати на prusa i3

Сообщение Myp » 23 июл 2016, 12:27

странная температура, как для PLA, но вроде выяснили что у тебя АБС? или я что-то путаю.

чтоб небыло соплей на ногах настраивай ретракт, делай больше.
а для мостов, подбирай скорость мостов, натяжение, ну и если это всётаки PLA пластик то его надо очень хорошо обдувать. у тебя есть кольцевой обдув?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Низкое качество печати на prusa i3

Сообщение QTU100 » 23 июл 2016, 16:54

PLA пластик, да.
Обдув стоковый, не кольцевой

Добавлено спустя 2 минуты 28 секунд:
Есть движки от фена. Если распечатать крыльчатку....

Добавлено спустя 1 час 35 минут 51 секунду:
После просушки в течении часа при температуре 50С, особых изменений не наблюдал.
От соплей на ногах избавился увеличением скорости передвижения с 20 до 60 и ретракта с 4.5 до 6

Добавлено спустя 3 минуты 3 секунды:
Завтра постараюсь прикрутить вентилятор из микроволновки, так, чтобы дул параллельно столу.
А турбину хочу наклонить под углом 45 градусов и заменить изогнутый патрубок на прямой.
QTU100

Сообщения: 22
Зарегистрирован: 09 июл 2016, 22:39

Re: Низкое качество печати на prusa i3

Сообщение Myp » 24 июл 2016, 01:02

купи в компьютерном магазине кулер 40 мм и распечатай под него корпус.
если у тебя хотэнд e3d то есть универсальные вещи типа такой http://www.thingiverse.com/thing:1337200

дуть вентилятором на стол не лучшая идея.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Низкое качество печати на prusa i3

Сообщение QTU100 » 27 июл 2016, 17:02

Сороковушки слабовато дуют). Да и хотенд у меня другой

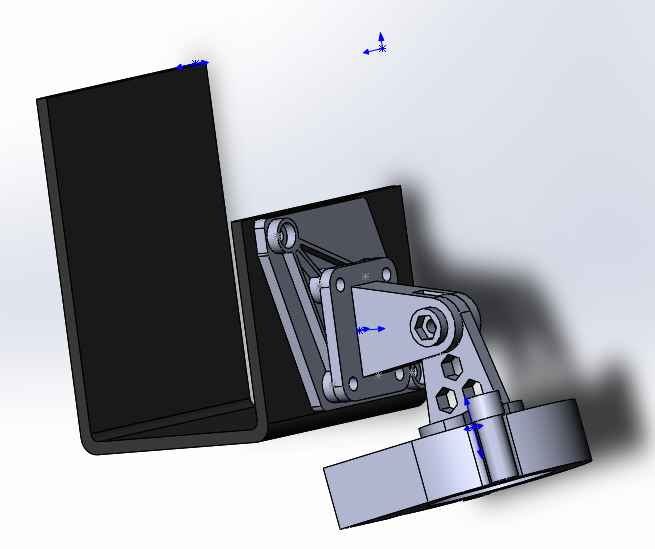

Сделал так


Патрубок еще не сделал, но уже стало получше


Про вентилятор от микроволновки, я, конечно, переборщил
QTU100

Сообщения: 22
Зарегистрирован: 09 июл 2016, 22:39

Re: Низкое качество печати на prusa i3

Сообщение Myp » 27 июл 2016, 17:15

ну вот осталось тока подобрать скорость мостиков
ещё для мостиков делают небольшое снижение потока, чтобы нить подавалась меньше чем надо и натягивалась вслед за соплом.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Низкое качество печати на prusa i3

Сообщение QTU100 » 27 июл 2016, 22:09

Myp писал(а):скорость мостиков


Это где такая настройка? В репитере? Надо будет его попробовать.

Добавлено спустя 8 минут 27 секунд:
Нашел эту настройку в репитере. Прикольно, надо будет попробовать
QTU100

Сообщения: 22
Зарегистрирован: 09 июл 2016, 22:39

Re: Низкое качество печати на prusa i3

Сообщение Myp » 28 июл 2016, 01:41

нет, это настройки слайсера
например в сликере на вкладке скорости есть отдельная настройка скорости для печати мостиков, а на вкладке advanced есть настройка коэффициента потока для мостиков.
скорость по идее должна быть больше чем обычная, а коэффициент потока можно поставить чуть меньше 1, чтобы нить шла внатяг.

так же на вкладке охлаждения есть настройка скорости обдува для мостов, там стоит 100% по умолчанию, можно поставить мощный вентилятор на обдув модели но использовать его на половину при печати, чтобы не переохлаждать модель (ато слои плохо слипаются) и включать на 100% чисто для мостиков.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Низкое качество печати на prusa i3

Сообщение QTU100 » 31 июл 2016, 20:46

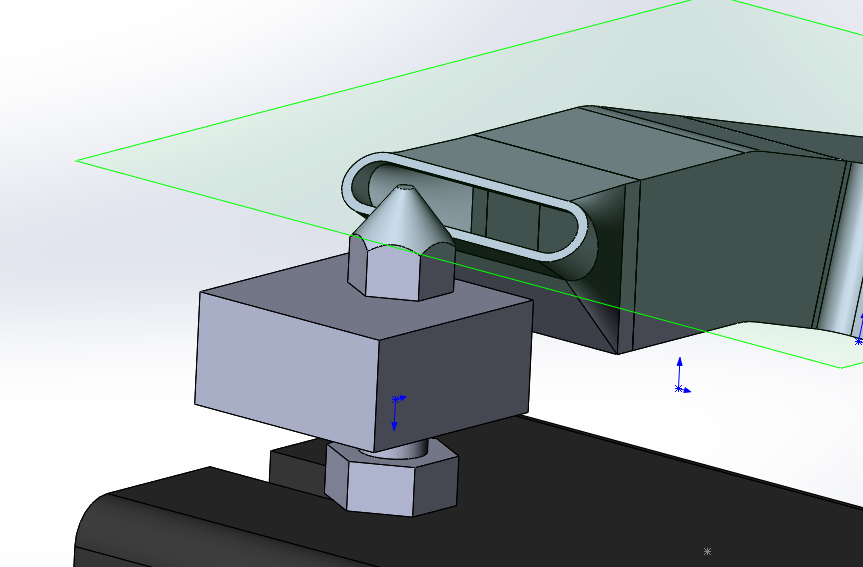

Приделал сопло:

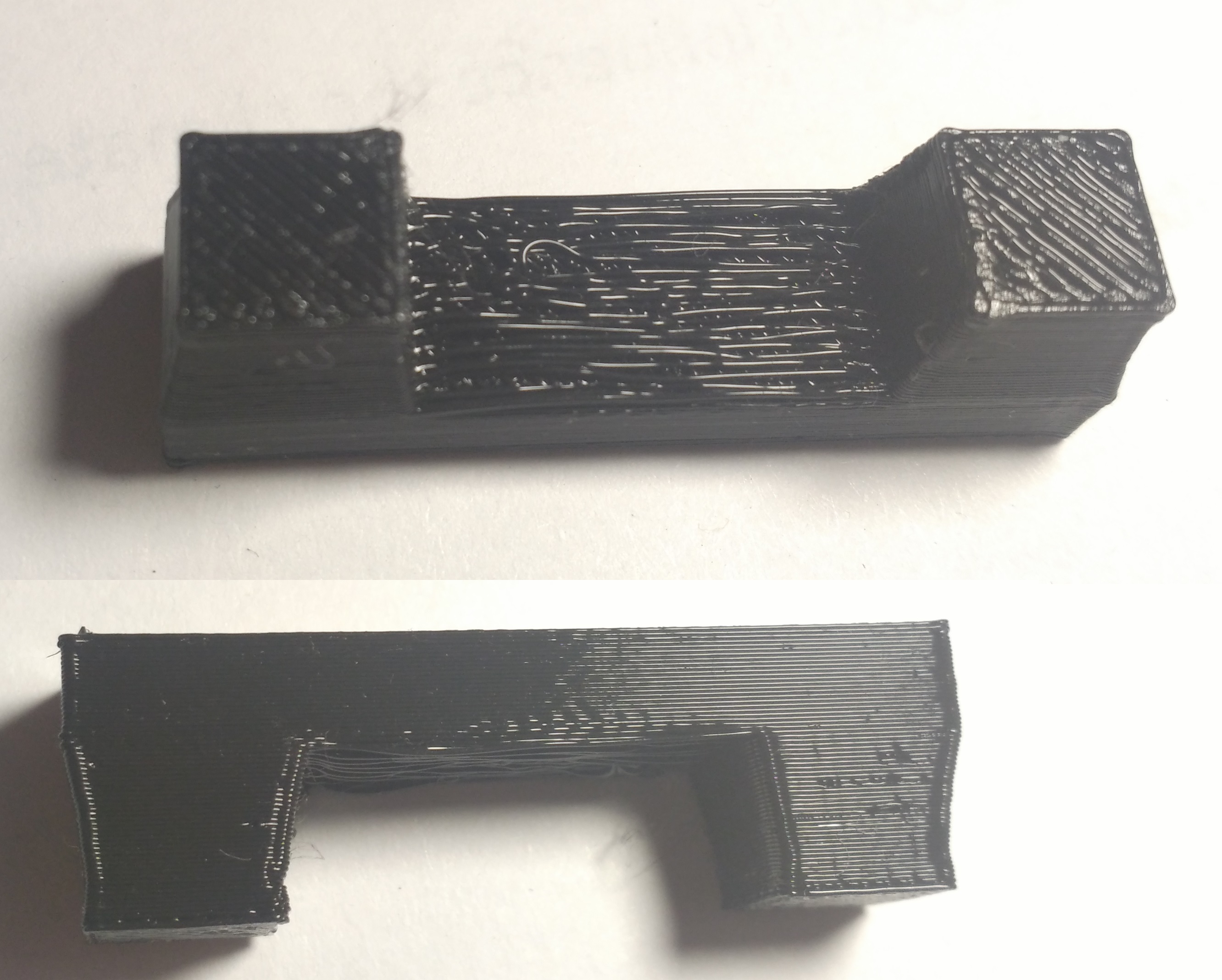

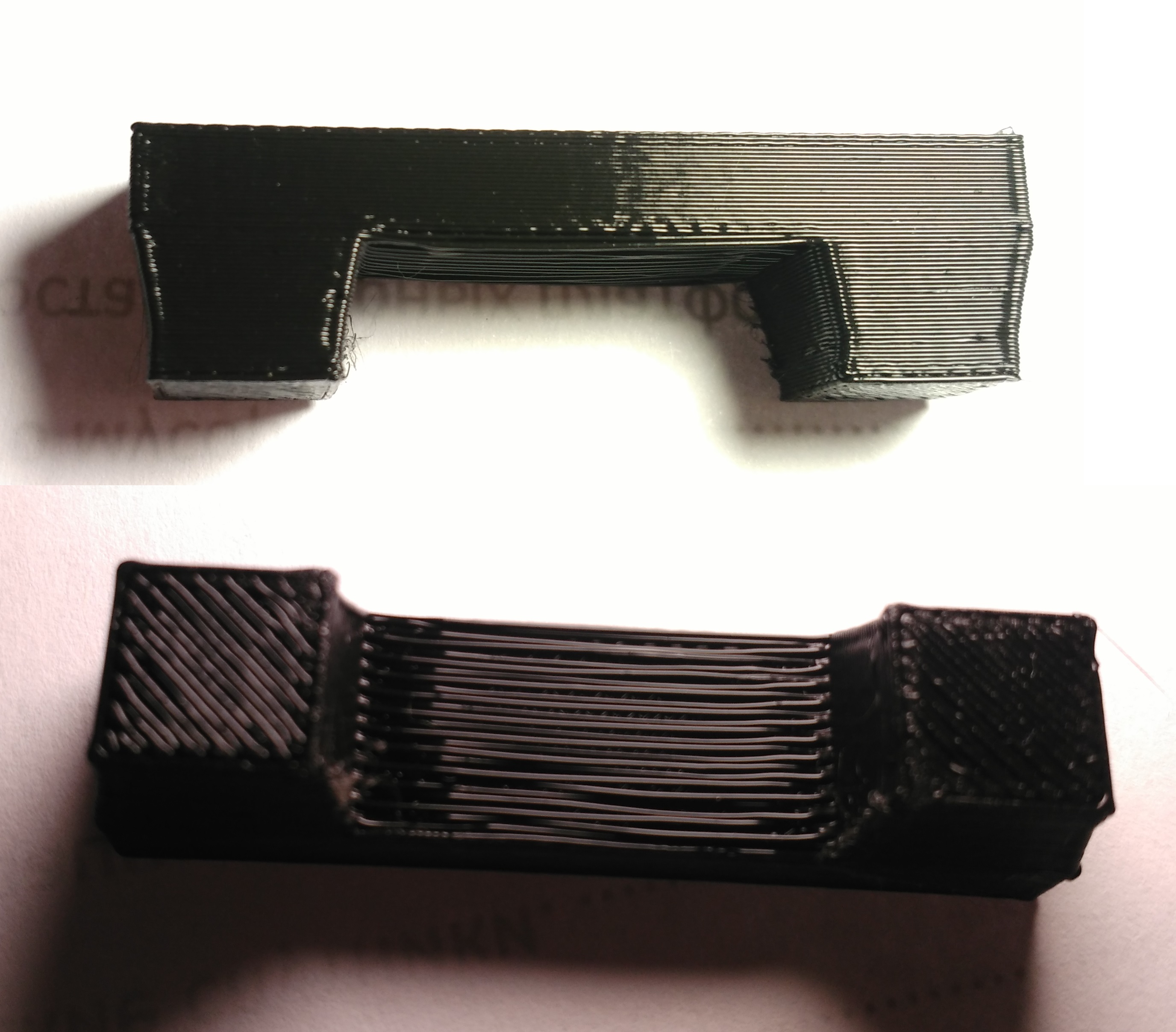

Стало лучше:
Мост 2.jpg


Добавлено спустя 13 минут 23 секунды:
Запарился я с этим принтером. Пока остановлюсь на этом результате, для моих целей вполне хватает.

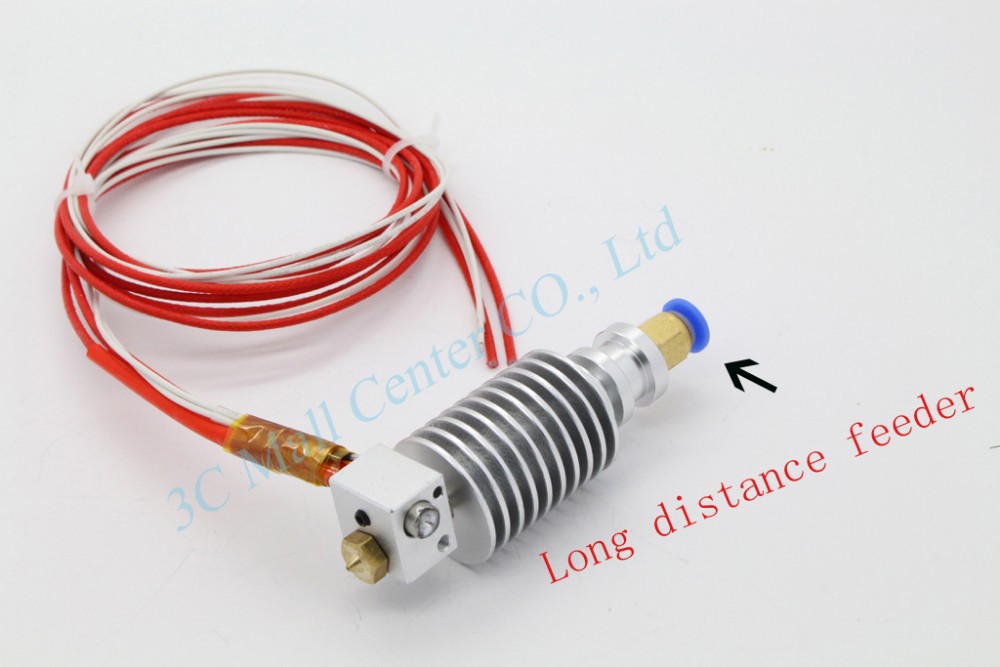

ПС: Не удержался, купил по бонусам экструдер за ~60р как придет, попытаюсь установить. Но чувствую, что придется печатать новую каретку под него.

QTU100

Сообщения: 22
Зарегистрирован: 09 июл 2016, 22:39

Re: Низкое качество печати на prusa i3

Сообщение Gesser » 08 авг 2016, 02:29

Спасибо ребята за тему с картинками, по механике допилен, будем допиливать по настройкам.
Prusa i3 A8, Slic3r
Аватара пользователя
Gesser

Сообщения: 16
Зарегистрирован: 08 авг 2016, 02:17
Откуда: Великий Новгород
ФИО: Алексей
